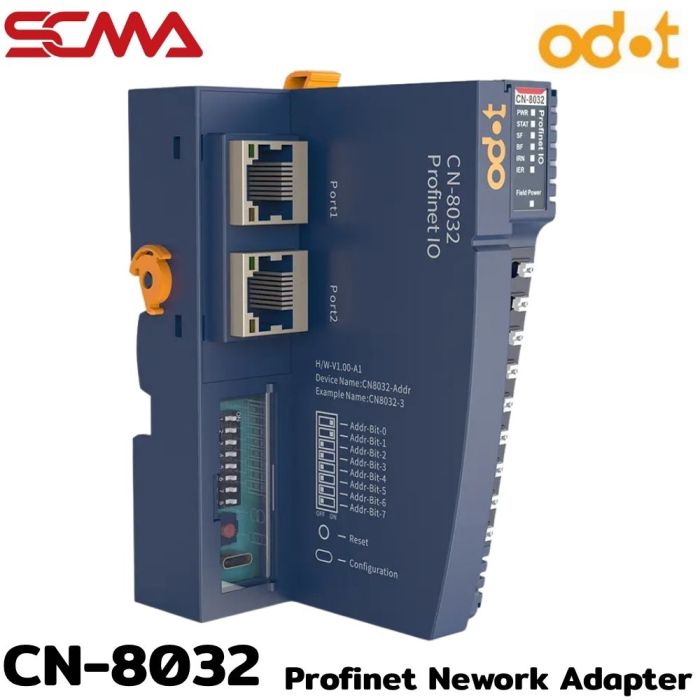

รายละเอียด CN-8032 ODOT อะแดปเตอร์เครือข่าย PROFINET C Series

ODOT CN-8032 เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series เข้ากับระบบควบคุมผ่าน PROFINET ทำงานเป็น PROFINET IO Device รองรับการสื่อสารแบบ RT และ IRT พร้อมขยายโมดูล I/O ได้สูงสุด 32 โมดูล เหมาะสำหรับระบบควบคุมเครื่องจักรและสายการผลิตที่ต้องการรับส่งข้อมูลตามรอบเวลาที่กำหนด

คุณสมบัติเด่น

• รองรับ PROFINET RT รอบการสื่อสารต่ำสุด 1 ms และ IRT รอบการสื่อสารต่ำสุด 250 µs
• รองรับข้อมูลอินพุตสูงสุด 1,440 ไบต์ และเอาต์พุตสูงสุด 1,440 ไบต์
• รองรับ MRP สำหรับเครือข่ายวงแหวนสำรอง
• มีพอร์ต RJ45 จำนวน 2 พอร์ต ความเร็ว 10/100 Mbps
• รองรับการกำหนดค่าระบบผ่านไฟล์ GSDML

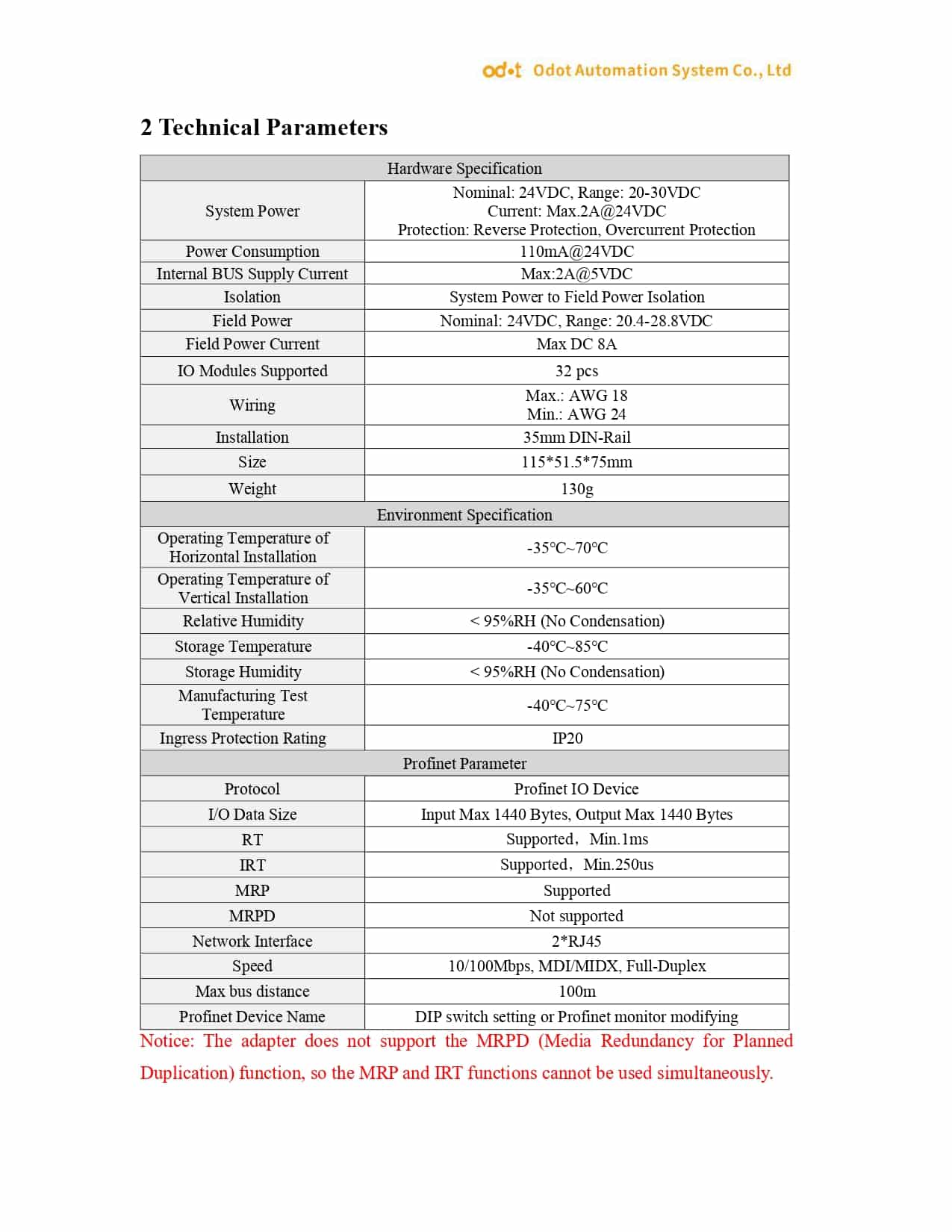

ข้อมูลทางเทคนิค

• รุ่น: CN-8032
• แบรนด์: ODOT
• โปรโตคอล: PROFINET IO Device
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• การสื่อสาร Ethernet: 10/100 Mbps รองรับ Full Duplex
• แรงดันไฟเลี้ยงระบบและภาคสนาม: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 110 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2 A ที่ 5 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การป้องกันไฟเลี้ยงระบบ: ป้องกันกระแสเกินและการต่อกลับขั้ว
• การแยกวงจร: แยกไฟเลี้ยงระบบออกจากไฟเลี้ยงภาคสนาม
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่อชุด Remote I/O กับ PLC ที่รองรับ PROFINET IO Controller ในงานบรรจุภัณฑ์ ระบบลำเลียง และสายการประกอบ โดยเลือกโมดูล I/O ตระกูล C Series ที่รองรับให้เหมาะกับสัญญาณภาคสนาม รุ่นนี้ไม่รองรับ MRPD จึงไม่สามารถใช้งาน MRP และ IRT พร้อมกันได้ ควรตรวจสอบขนาดข้อมูลและกำลังจ่ายรวมของชุด I/O พร้อมติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
