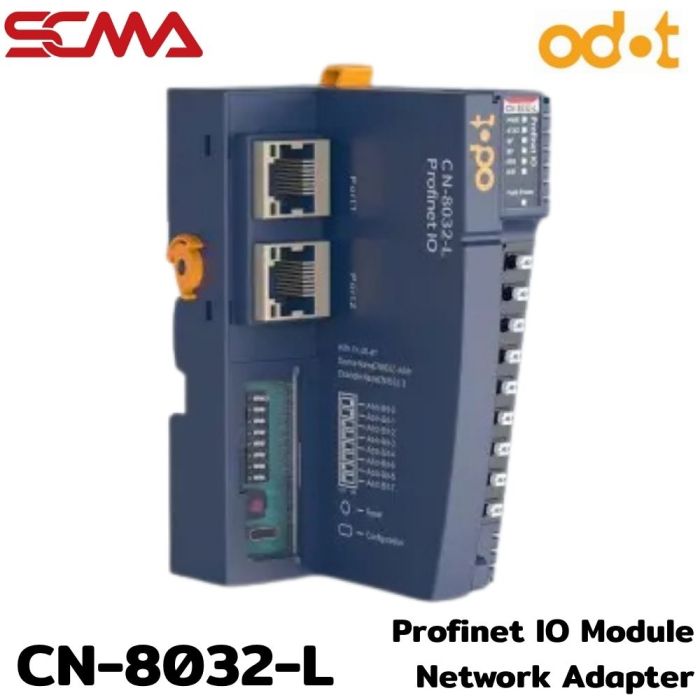

CN-8032-L \ Network Adapter \ Profinet IO Module Network Adapter C series

รายละเอียด CN-8032-L ODOT อะแดปเตอร์เครือข่าย PROFINET IO C Series

ODOT CN-8032-L เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series เข้ากับ PLC หรือระบบควบคุมผ่าน PROFINET ทำงานเป็น PROFINET IO Device รองรับการสื่อสารแบบ RT ด้วยรอบการสื่อสารต่ำสุด 1 ms และขยายโมดูล I/O ได้สูงสุด 32 โมดูล

คุณสมบัติเด่น

• รองรับข้อมูลอินพุตสูงสุด 1,440 ไบต์ และเอาต์พุตสูงสุด 1,440 ไบต์
• พอร์ต Ethernet RJ45 จำนวน 2 พอร์ต ความเร็ว 10/100 Mbps รองรับ Full Duplex
• รองรับการรายงานข้อผิดพลาดเพื่อวินิจฉัย I/O ผ่าน Diagnostic OB82
• กำหนดชื่ออุปกรณ์ PROFINET ผ่าน DIP Switch หรือ PROFINET Monitor
• รองรับการกำหนดค่าระบบผ่านไฟล์ GSDML

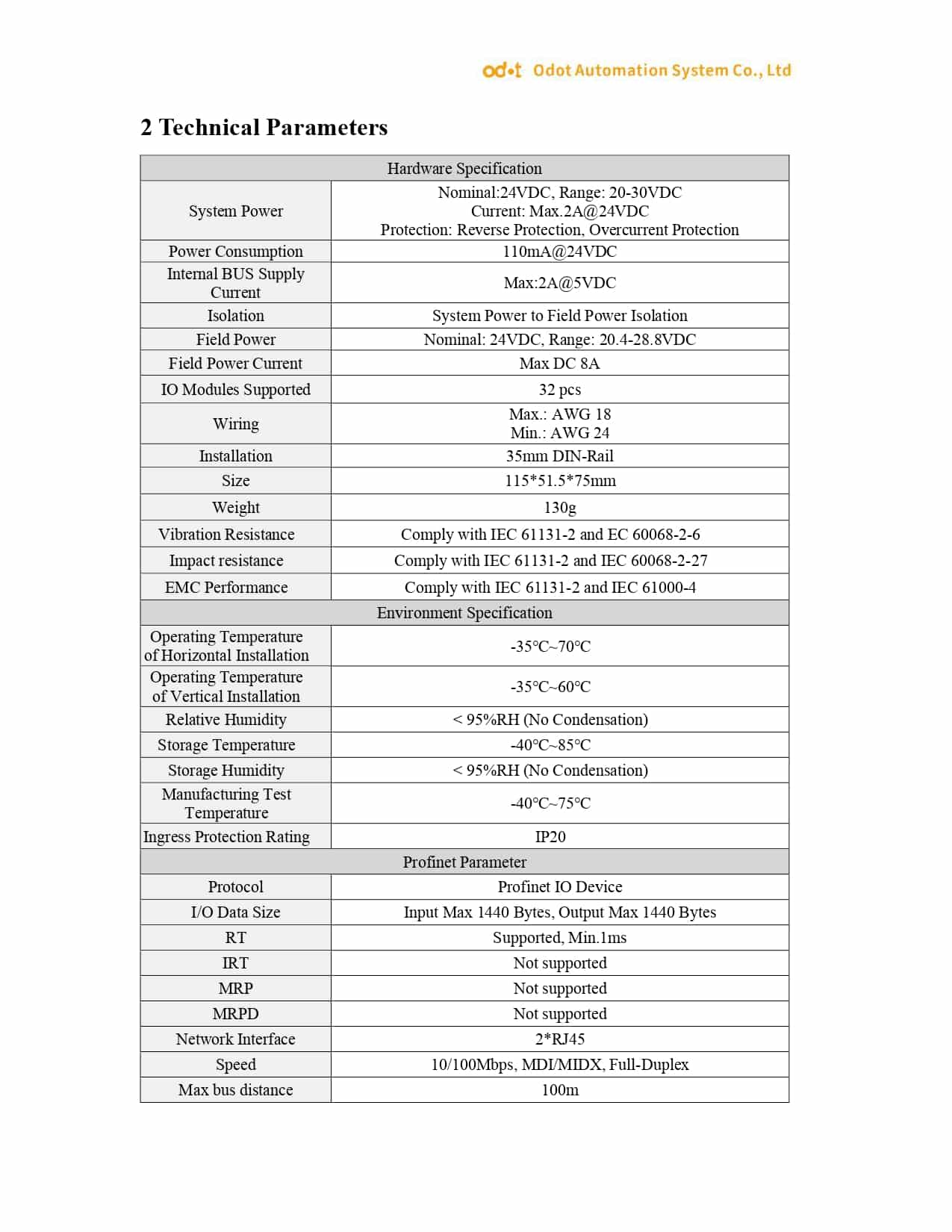

ข้อมูลทางเทคนิค

• รุ่น: CN-8032-L
• แบรนด์: ODOT
• โปรโตคอล: PROFINET IO Device
• โหมดการสื่อสาร: RT รอบการสื่อสารต่ำสุด 1 ms
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• แรงดันไฟเลี้ยงระบบและภาคสนาม: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 110 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2 A ที่ 5 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การป้องกันไฟเลี้ยงระบบ: ป้องกันกระแสเกินและการต่อกลับขั้ว
• การแยกวงจร: แยกไฟเลี้ยงระบบออกจากไฟเลี้ยงภาคสนาม
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งานเมื่อติดตั้งแนวนอน: -35 ถึง 70°C
• อุณหภูมิใช้งานเมื่อติดตั้งแนวตั้ง: -35 ถึง 60°C
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบควบคุมเครื่องจักร สายการผลิต และระบบลำเลียงที่ใช้ PLC รองรับ PROFINET IO Controller โดยใช้งานร่วมกับโมดูล I/O ตระกูล C Series ที่รองรับ รุ่น CN-8032-L ไม่รองรับ IRT, MRP และ MRPD จึงไม่รองรับเครือข่ายวงแหวนสำรองแบบ MRP การเลือกโมดูลต้องพิจารณาขนาดข้อมูลและกำลังจ่ายรวมของระบบ พร้อมติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
