CN-8031 \ Network Adapter \ Modbus TCP Network Adapter C series

รายละเอียด CN-8031 ODOT อะแดปเตอร์เครือข่าย Modbus TCP C Series

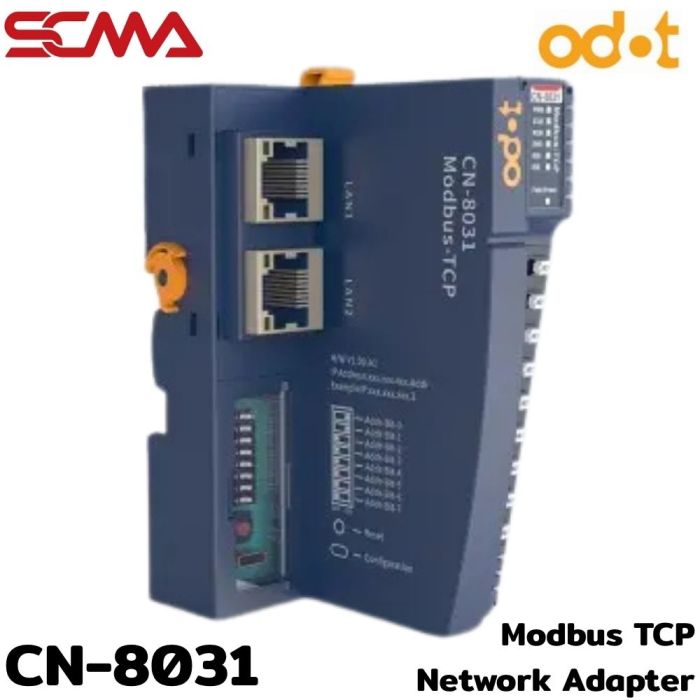

ODOT CN-8031 เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series กับระบบควบคุมผ่าน Ethernet ทำงานเป็น Modbus TCP Server รองรับ Client พร้อมกันสูงสุด 5 อุปกรณ์ และขยายโมดูล I/O ได้สูงสุด 32 โมดูล พร้อมพอร์ต Ethernet 2 พอร์ตสำหรับเชื่อมต่อเครือข่ายแบบต่อพ่วง

คุณสมบัติเด่น

• รองรับข้อมูลอินพุตและเอาต์พุตรวมสูงสุด 8,192 ไบต์
• รองรับ Modbus Function Code 01, 02, 03, 04, 05, 06, 15, 16 และ 23
• มีฟังก์ชันวินิจฉัยและตรวจสอบสถานะการสื่อสารของโมดูล I/O แบบเรียลไทม์
• รองรับ TCP Keepalive และ Modbus Watchdog
• ตั้งค่า IP Address ผ่าน DIP Switch หรือซอฟต์แวร์ IO-Config

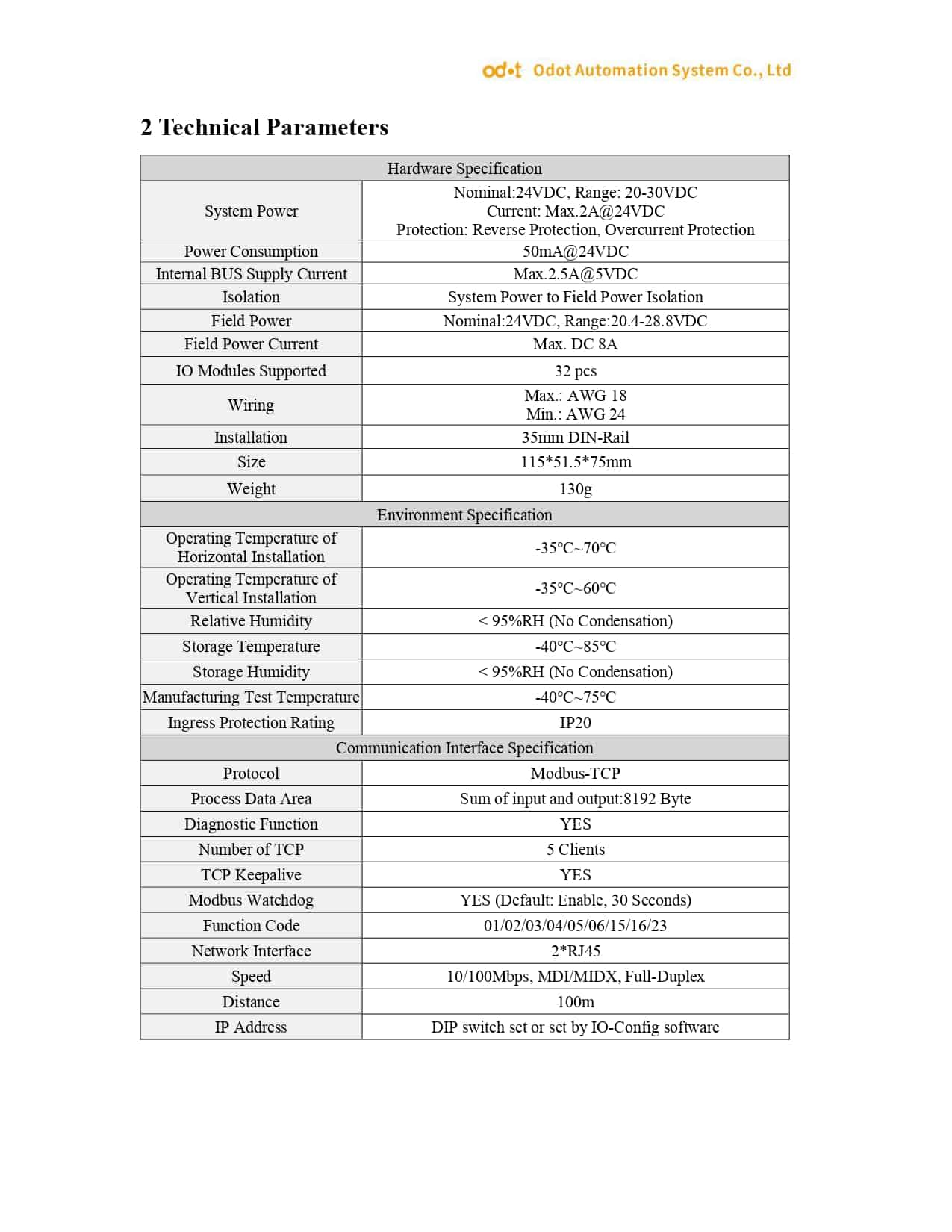

ข้อมูลทางเทคนิค

• รุ่น: CN-8031
• แบรนด์: ODOT
• โปรโตคอล: Modbus TCP
• รูปแบบการทำงาน: Modbus TCP Server รองรับ Client พร้อมกันสูงสุด 5 อุปกรณ์
• พอร์ตเครือข่าย: RJ45 จำนวน 2 พอร์ต พร้อมฟังก์ชันสวิตช์สำหรับต่อพ่วง
• ความเร็ว Ethernet: 10/100 Mbps รองรับ Full Duplex
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• แรงดันไฟเลี้ยงระบบและภาคสนาม: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 50 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2.5 A ที่ 5 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การป้องกัน: ป้องกันการต่อไฟเลี้ยงกลับขั้ว และแยกวงจรไฟเลี้ยงระบบจากไฟเลี้ยงภาคสนาม
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่อชุด Remote I/O กับ PLC, HMI หรือ SCADA ที่รองรับ Modbus TCP Client โดยใช้งานร่วมกับโมดูล I/O ตระกูล C Series ที่รองรับ การเลือกจำนวนโมดูลต้องพิจารณาขนาดข้อมูล I/O รวมและกำลังจ่ายของระบบ พร้อมตั้งค่า IP Address ให้เหมาะสมกับเครือข่าย และติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
