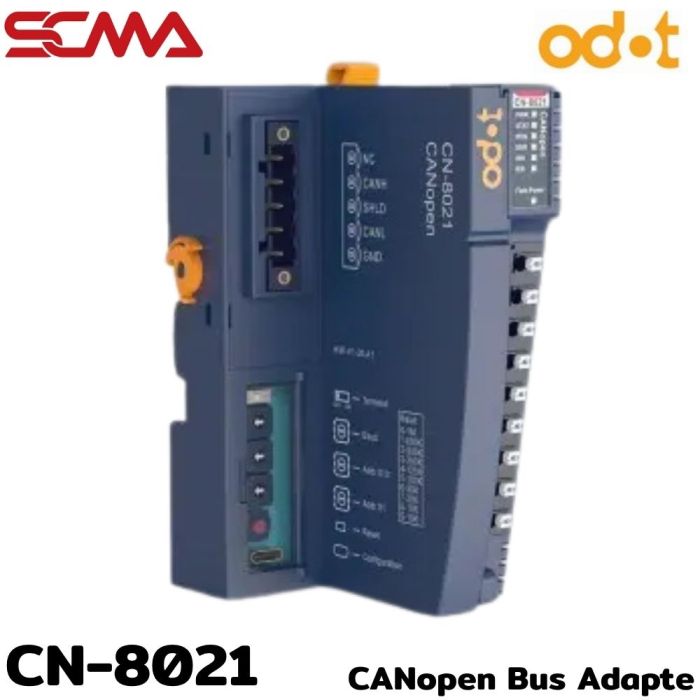

CN-8021 \ Network Adapter \ CANopen Bus Adapte C series

รายละเอียด CN-8021 ODOT อะแดปเตอร์เครือข่าย CANopen C Series

ODOT CN-8021 เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series เข้ากับระบบควบคุมผ่านเครือข่าย CANopen รองรับมาตรฐาน DS301 และ DS401 พร้อมขยายโมดูล I/O ได้สูงสุด 32 โมดูล เหมาะสำหรับรับส่งข้อมูลระหว่างอุปกรณ์ควบคุมกับชุด I/O ภาคสนาม

คุณสมบัติเด่น

• รองรับบริการ NMT, PDO, SDO, Heartbeat และ SYNC
• รองรับ PDO รวมสูงสุด 128 รายการ แบ่งเป็น 64 TPDO และ 64 RPDO
• ความจุข้อมูลอินพุตสูงสุด 512 ไบต์ และเอาต์พุตสูงสุด 512 ไบต์
• ตั้งค่า Node ID ความเร็วสื่อสาร และการเชื่อมต่อตัวต้านทานปลายสายผ่านสวิตช์บนอุปกรณ์

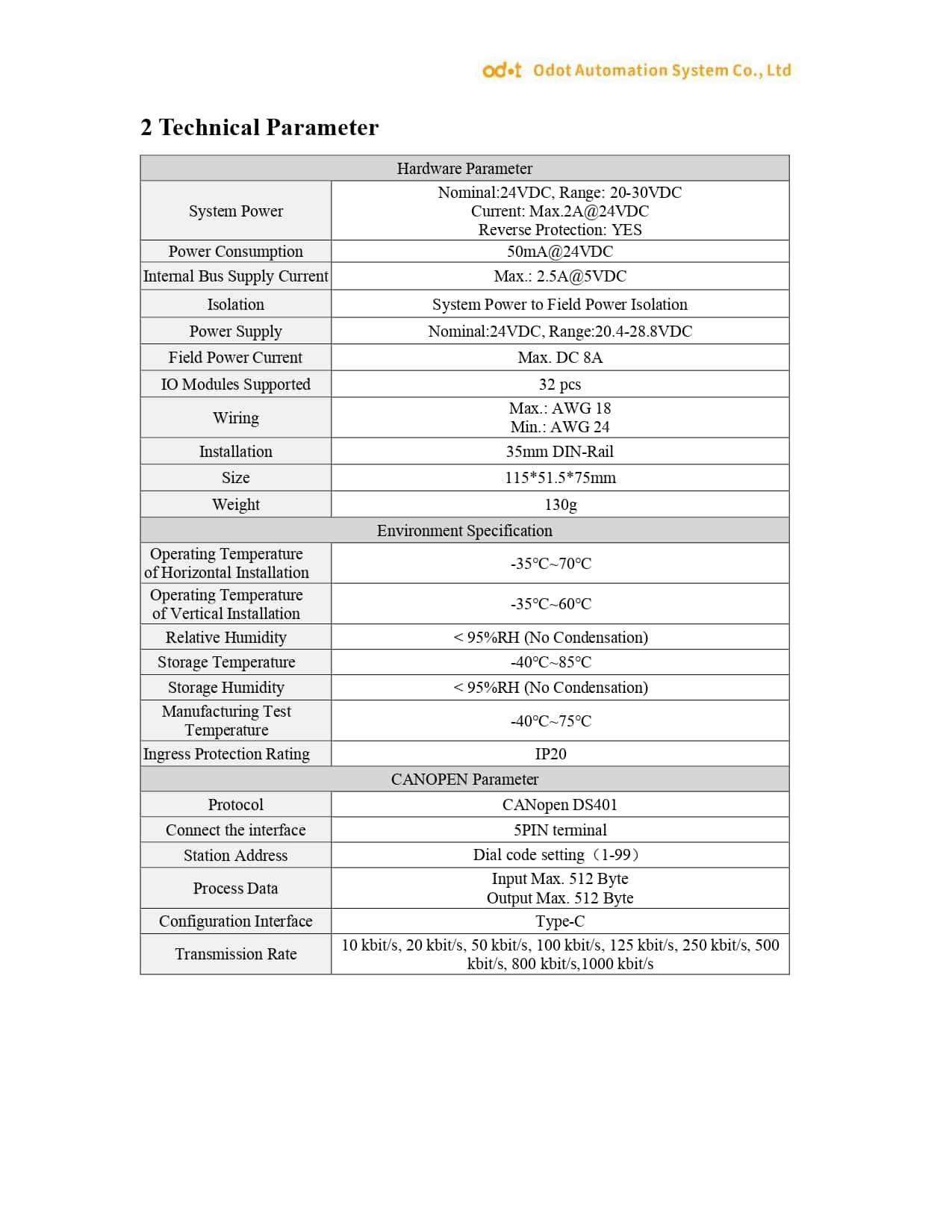

ข้อมูลทางเทคนิค

• รุ่น: CN-8021
• แบรนด์: ODOT
• ประเภทอุปกรณ์: CANopen Bus Adapter สำหรับ C Series Remote I/O
• มาตรฐานการสื่อสาร: CANopen DS301 และ DS401
• อินเทอร์เฟซเครือข่าย: ขั้วต่อ 5 พิน
• Node ID: 1–99
• อัตราการสื่อสาร: 10, 20, 50, 100, 125, 250, 500, 800 และ 1,000 kbit/s
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• แรงดันไฟเลี้ยงพิกัด: 24 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบควบคุมเครื่องจักรและระบบอัตโนมัติที่ใช้เครือข่าย CANopen โดยใช้งานร่วมกับโมดูล I/O ตระกูล C Series ที่รองรับ การเลือกจำนวนโมดูลต้องพิจารณาขนาดข้อมูล I/O และกำลังจ่ายของระบบ พร้อมตั้งค่า Node ID และความเร็วสื่อสารให้สอดคล้องกับเครือข่าย ควรติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
