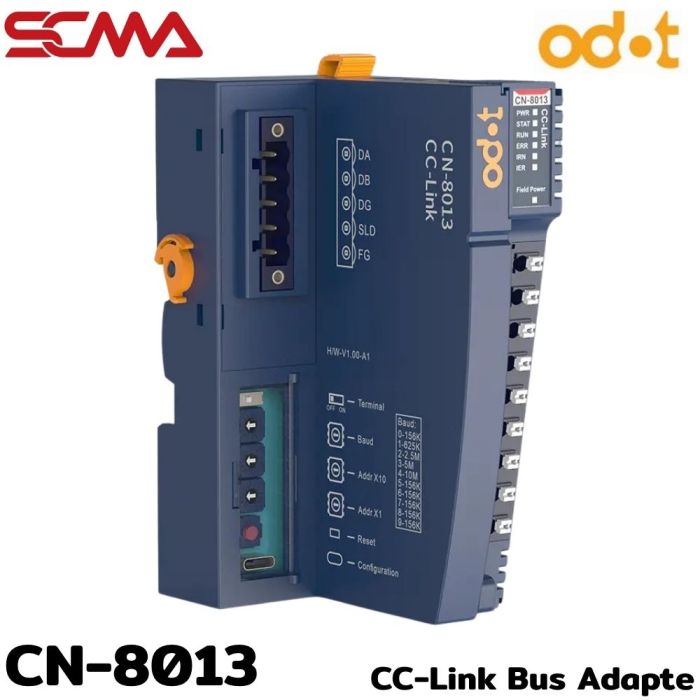

รายละเอียด CN-8013 ODOT อะแดปเตอร์เครือข่าย CC-Link C Series

ODOT CN-8013 เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series เข้ากับระบบควบคุมผ่านเครือข่าย CC-Link Ver.2 ทำงานเป็น Remote Device Station รองรับโมดูล I/O สูงสุด 32 โมดูล พร้อมตรวจสอบสถานะการสื่อสารของโมดูล I/O ได้แบบเรียลไทม์

คุณสมบัติเด่น

• รองรับ CC-Link Ver.2 ความเร็วสื่อสารสูงสุด 10 Mbps
• กำหนดจำนวนสถานีลอจิกที่ใช้งานได้ 1, 2, 3 หรือ 4 สถานี
• รองรับ Extended Cyclic Setting แบบ 1, 2, 4 และ 8 เท่า
• ตั้งค่าหมายเลขสถานี 1–64 ผ่าน DIP Switch
• แยกวงจรไฟเลี้ยงระบบออกจากไฟเลี้ยงภาคสนาม พร้อมป้องกันกระแสเกินและการต่อไฟเลี้ยงกลับขั้ว

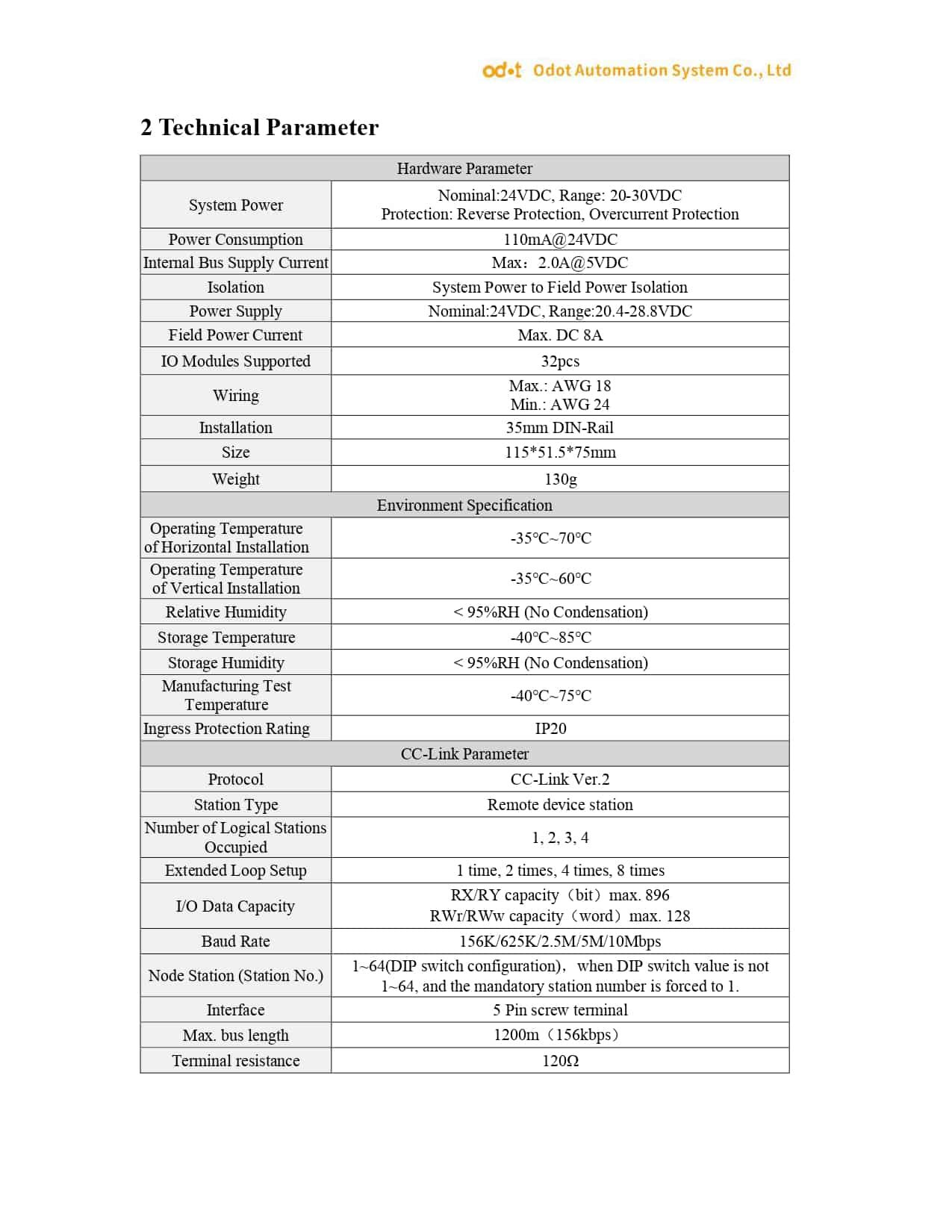

ข้อมูลทางเทคนิค

• รุ่น: CN-8013
• แบรนด์: ODOT
• โปรโตคอล: CC-Link Ver.2
• ประเภทสถานี: Remote Device Station
• อินเทอร์เฟซ: ขั้วต่อแบบสกรู 5 พิน
• อัตราการสื่อสาร: 156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps และ 10 Mbps
• ความจุข้อมูล RX/RY: สูงสุด 896 บิต
• ความจุข้อมูล RWr/RWw: สูงสุด 128 เวิร์ด
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• แรงดันไฟเลี้ยงระบบและภาคสนาม: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 110 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2 A ที่ 5 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งานเมื่อติดตั้งแนวนอน: -35 ถึง 70°C
• อุณหภูมิใช้งานเมื่อติดตั้งแนวตั้ง: -35 ถึง 60°C
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่อชุด Remote I/O กับ PLC หรือระบบควบคุมที่รองรับ CC-Link Ver.2 โดยใช้งานร่วมกับโมดูล I/O ตระกูล C Series ที่รองรับ ความจุข้อมูลขึ้นอยู่กับจำนวนสถานีลอจิกและค่า Extended Cyclic ที่กำหนด ระยะบัสสูงสุด 1,200 เมตรเป็นค่าที่ระบุสำหรับความเร็ว 156 kbps ควรติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
