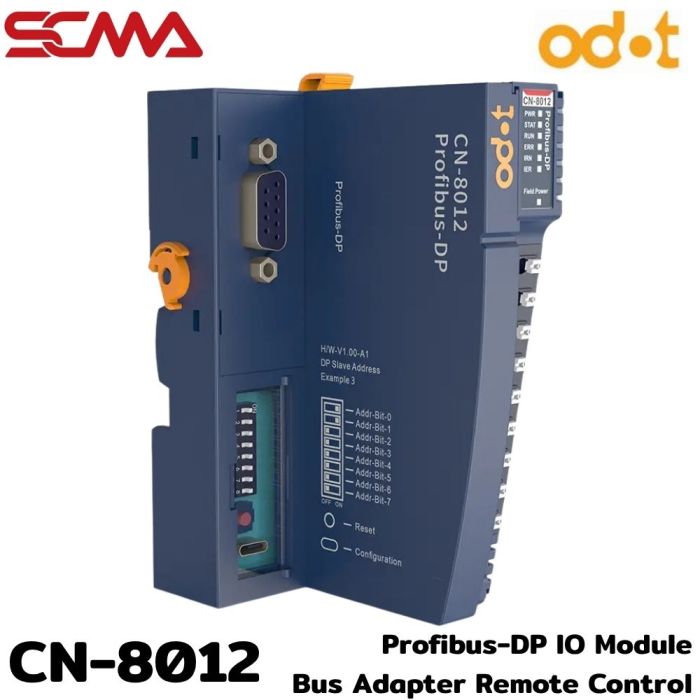

CN-8012 \ Network Adapter \ Profibus-DP IO Module Bus Adapter Remote Control

รายละเอียด CN-8012 ODOT อะแดปเตอร์เครือข่าย PROFIBUS-DP C Series

ODOT CN-8012 เป็นอะแดปเตอร์สำหรับเชื่อมต่อโมดูล Remote I/O ตระกูล C Series เข้ากับระบบควบคุมผ่านเครือข่าย PROFIBUS-DP รองรับโปรโตคอล DPV0 ทำงานเป็น PROFIBUS Slave และขยายโมดูล I/O ได้สูงสุด 32 โมดูล เหมาะสำหรับรับส่งข้อมูลระหว่าง PLC กับอุปกรณ์ภาคสนาม

คุณสมบัติเด่น

• รองรับการสื่อสาร PROFIBUS-DP/V0 ความเร็วสูงสุด 12 Mbps
• เชื่อมต่อเครือข่ายผ่านพอร์ต DB9 แบบตัวเมีย
• ตั้งค่าหมายเลขสถานีผ่าน DIP Switch
• รองรับข้อมูลอินพุตสูงสุด 244 ไบต์ และเอาต์พุตสูงสุด 244 ไบต์ โดยข้อมูลรวมต้องไม่เกิน 288 ไบต์
• แยกวงจรไฟเลี้ยงระบบออกจากไฟเลี้ยงภาคสนาม พร้อมป้องกันกระแสเกินและการต่อไฟเลี้ยงกลับขั้ว

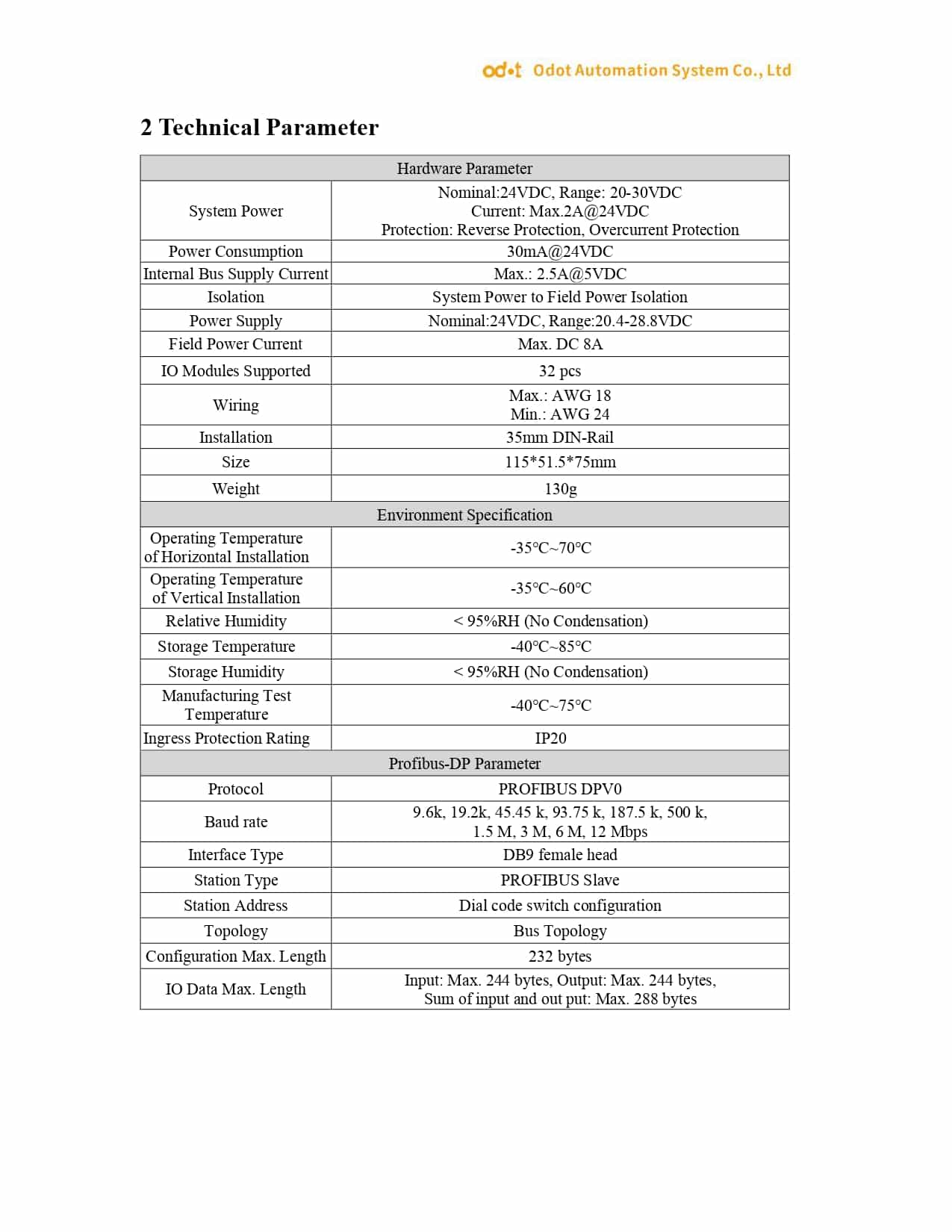

ข้อมูลทางเทคนิค

• รุ่น: CN-8012
• แบรนด์: ODOT
• ประเภทอุปกรณ์: PROFIBUS-DP Network Adapter สำหรับ C Series Remote I/O
• สถานีสื่อสาร: PROFIBUS Slave
• โครงสร้างเครือข่าย: Bus Topology
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• ขนาดข้อมูล Configuration สูงสุด: 232 ไบต์
• แรงดันไฟเลี้ยงระบบและภาคสนาม: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 30 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2.5 A ที่ 5 VDC
• กระแสไฟเลี้ยงภาคสนาม: สูงสุด 8 A
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งานเมื่อติดตั้งแนวนอน: -35 ถึง 70°C
• อุณหภูมิใช้งานเมื่อติดตั้งแนวตั้ง: -35 ถึง 60°C
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบควบคุมเครื่องจักรและสายการผลิตที่ใช้ PROFIBUS-DP โดยใช้งานร่วมกับโมดูล I/O ตระกูล C Series ที่รองรับ และใช้ไฟล์ GSD สำหรับกำหนดค่าในระบบควบคุม การเลือกจำนวนโมดูลต้องพิจารณาทั้งขนาดข้อมูล I/O รวมและกำลังจ่ายของระบบ ควรติดตั้งภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
