CN-8011 \ Network Adapter \ Modbus-RTU Bus Adapter C series

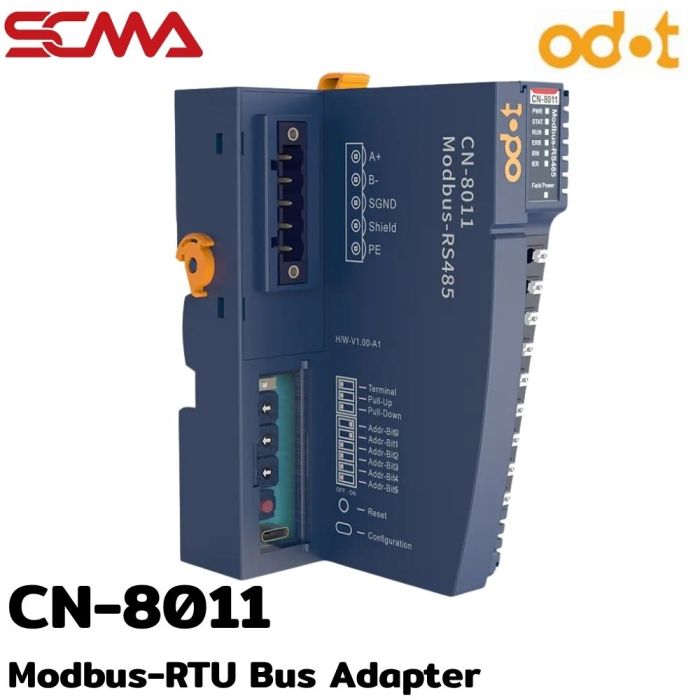

รายละเอียด CN-8011 ODOT อะแดปเตอร์เครือข่าย Modbus-RTU C Series

ODOT CN-8011 เป็นอะแดปเตอร์สื่อสารสำหรับระบบ Remote I/O ตระกูล C Series ใช้เชื่อมต่อโมดูล I/O กับอุปกรณ์ควบคุมผ่าน RS485 รองรับโปรโตคอล Modbus RTU/ASCII และขยายโมดูล I/O ได้สูงสุด 32 โมดูล พร้อมตรวจสอบสถานะการสื่อสารของโมดูล I/O ได้แบบเรียลไทม์

คุณสมบัติเด่น

• รองรับ Modbus Function Code 01, 02, 03, 04, 05, 06, 15, 16 และ 23
• รองรับพื้นที่ข้อมูลอินพุตและเอาต์พุตรวมสูงสุด 8,192 ไบต์
• ตั้งค่าหมายเลขสถานี 1–63 ผ่าน DIP Switch และ 64–247 ผ่านซอฟต์แวร์
• ตั้งค่าตัวต้านทานปลายสายและตัวต้านทานไบอัสผ่าน DIP Switch
• มีระบบป้องกันกระแสเกินและการต่อไฟเลี้ยงกลับขั้ว

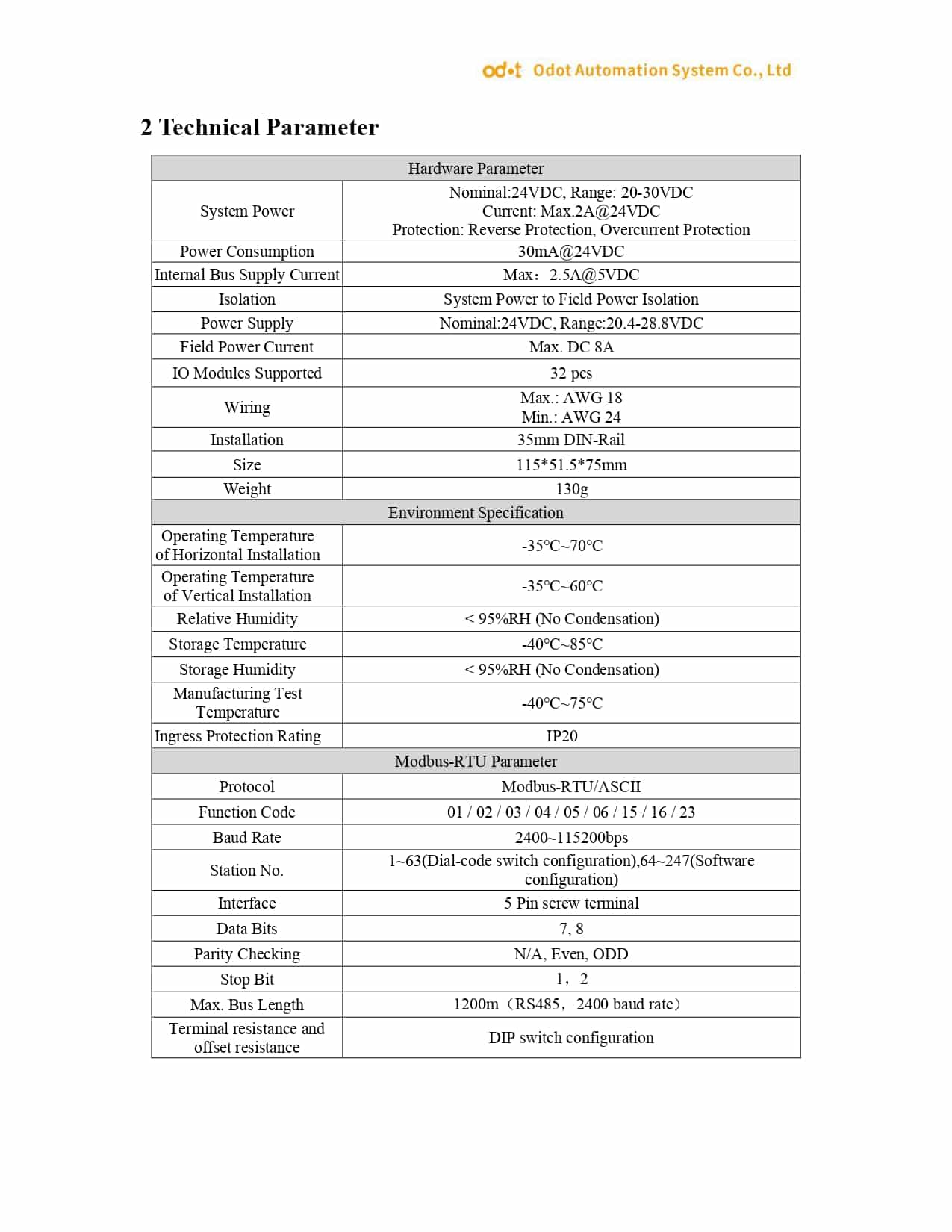

ข้อมูลทางเทคนิค

• รุ่น: CN-8011
• แบรนด์: ODOT
• โปรโตคอล: Modbus RTU/ASCII
• อินเทอร์เฟซ: RS485 ผ่านขั้วต่อแบบสกรู 5 พิน
• อัตราการสื่อสาร: 2,400–115,200 bps
• รูปแบบข้อมูล: 7 หรือ 8 Data Bits, รองรับ None/Odd/Even Parity และ 1 หรือ 2 Stop Bits
• จำนวนโมดูล I/O ที่รองรับ: สูงสุด 32 โมดูล
• แรงดันไฟเลี้ยง: 19.2–28.8 VDC ค่าพิกัด 24 VDC
• กระแสที่โมดูลใช้: 30 mA ที่ 24 VDC
• กระแสจ่ายบัสภายใน: สูงสุด 2.5 A ที่ 5 VDC
• กระแสไฟเลี้ยงฝั่งภาคสนาม: สูงสุด 8 A
• การติดตั้ง: ราง DIN ขนาด 35 มม.
• ขนาด: 115 × 51.5 × 75 มม.
• น้ำหนัก: 130 กรัม
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งานเมื่อติดตั้งแนวนอน: -35 ถึง 70°C
• อุณหภูมิใช้งานเมื่อติดตั้งแนวตั้ง: -35 ถึง 60°C
• ความชื้นสัมพัทธ์: 5–95% RH โดยไม่เกิดการควบแน่น

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่อชุด Remote I/O เข้ากับ PLC หรือระบบควบคุมที่รองรับ Modbus RTU/ASCII โดยต้องใช้งานร่วมกับโมดูล I/O ที่รองรับในตระกูล C Series ระยะสื่อสาร RS485 สูงสุด 1,200 เมตรเป็นค่าที่ระบุสำหรับอัตราการสื่อสาร 2,400 bps และควรติดตั้งอุปกรณ์ภายในตู้ควบคุมที่เหมาะสมกับระดับการป้องกัน IP20
