UIT503 \ 超声波传感器 \ 范围 350...6000 毫米 \ PNP \ 常开/常闭 \ M30

รายละเอียด UIT503 Ultrasonic Sensor ifm

UIT503 เซนเซอร์อัลตราโซนิกจาก ifm efector 230 สำหรับตรวจจับวัตถุแบบไม่สัมผัสด้วยคลื่นเสียงความถี่สูง มีระยะตรวจจับ 350–6000 มม. พร้อมเอาต์พุต PNP Switching จำนวน 2 ช่อง และรองรับการสื่อสาร IO-Link 1.1 เหมาะสำหรับระบบอัตโนมัติและงานตรวจจับวัตถุระยะไกลในอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับวัตถุด้วยเทคโนโลยี Ultrasonic แบบไม่สัมผัส
• ระยะตรวจจับ 350–6000 มม.
• เอาต์พุต PNP Switching จำนวน 2 ช่อง
• สามารถปรับเลือกฟังก์ชัน NO/NC ได้
• รองรับ IO-Link 1.1 สำหรับสื่อสารข้อมูลและปรับตั้งค่าพารามิเตอร์
• ตั้งค่าจุดสวิตชิ่งผ่าน Teach Button หรือ IO-Link ได้
• สามารถปรับความกว้างของลำคลื่นเสียงผ่าน IO-Link
• รองรับการตั้งค่า Hysteresis, Window และ Switching Delay
• มีระบบชดเชยอุณหภูมิเพื่อเพิ่มความเสถียรในการตรวจจับ
• มีไฟ LED แสดงสถานะการสวิตชิ่งและการรับสัญญาณสะท้อน
• ตัวเรือนเกลียว M30 x 1.5 พร้อมมาตรฐานป้องกัน IP67

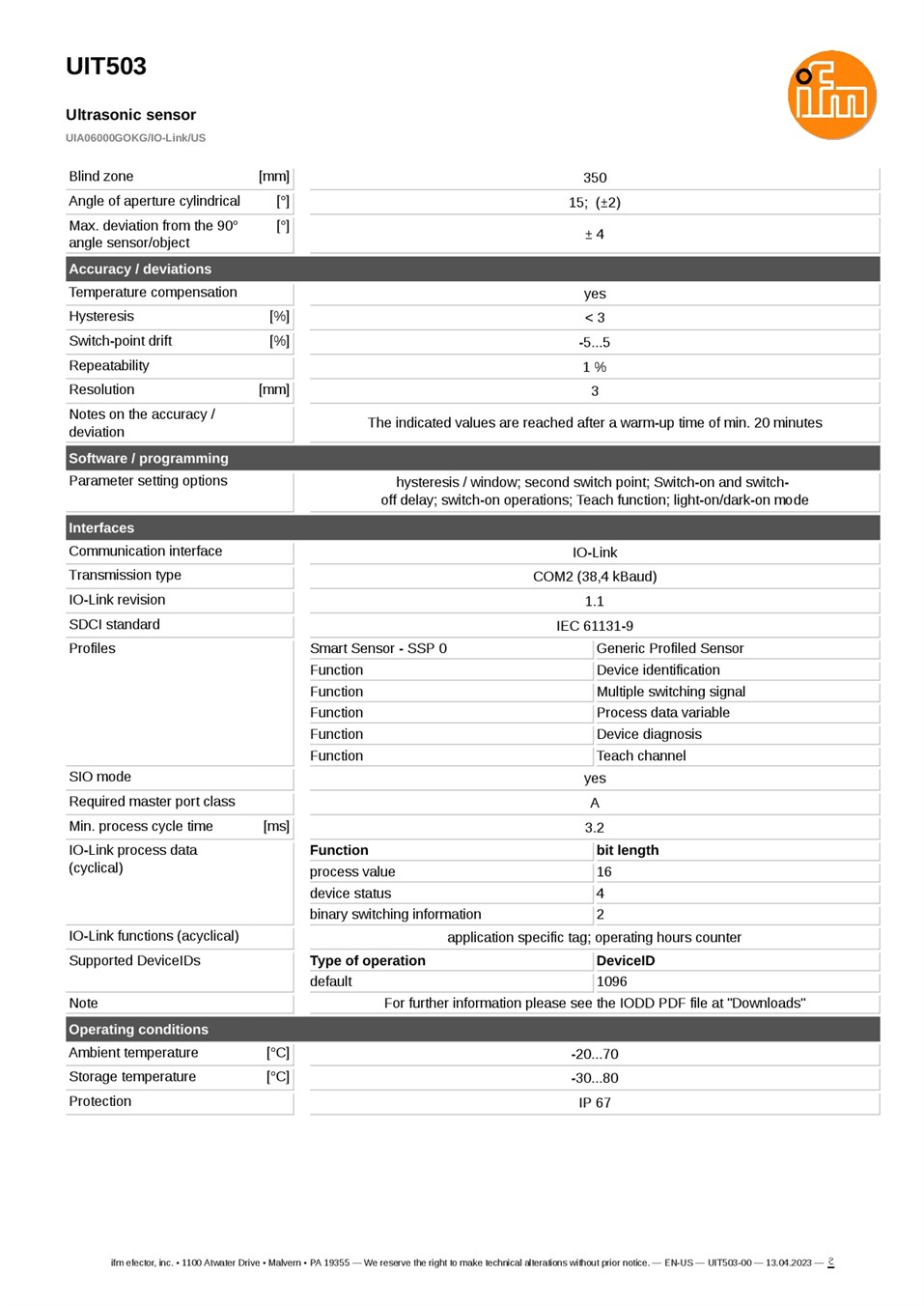

ข้อมูลทางเทคนิค

• รุ่น: UIT503
• รหัสผลิตภัณฑ์: UIA06000GOKG/IO-Link/US
• ประเภทเซนเซอร์: Ultrasonic Proximity Sensor
• แรงดันไฟเลี้ยง: 10–30 VDC
• ระยะตรวจจับ: 350–6000 มม.
• Blind Zone: 350 มม.
• ประเภทเอาต์พุต: PNP
• จำนวนเอาต์พุตดิจิทัล: 2 ช่อง
• ฟังก์ชันเอาต์พุต: NO/NC (ปรับตั้งได้)
• กระแสโหลดสูงสุด: 100 mA ต่อเอาต์พุต
• ความถี่สวิตชิ่ง: 1 Hz
• ความถี่อัลตราโซนิก: 75 kHz
• กระแสที่ใช้: น้อยกว่า 30 mA
• ความละเอียด: 3 มม.
• Repeatability: 1%
• Hysteresis: น้อยกว่า 3%
• Switch Point Drift: -5 ถึง +5%
• มุมกระจายคลื่นเสียง: 15° (±2°)
• การสื่อสาร: IO-Link 1.1
• ความเร็วสื่อสาร: COM2 (38.4 kBaud)
• IO-Link Process Data: Process Value 16 Bit, Device Status 4 Bit และ Switching Information 2 Bit

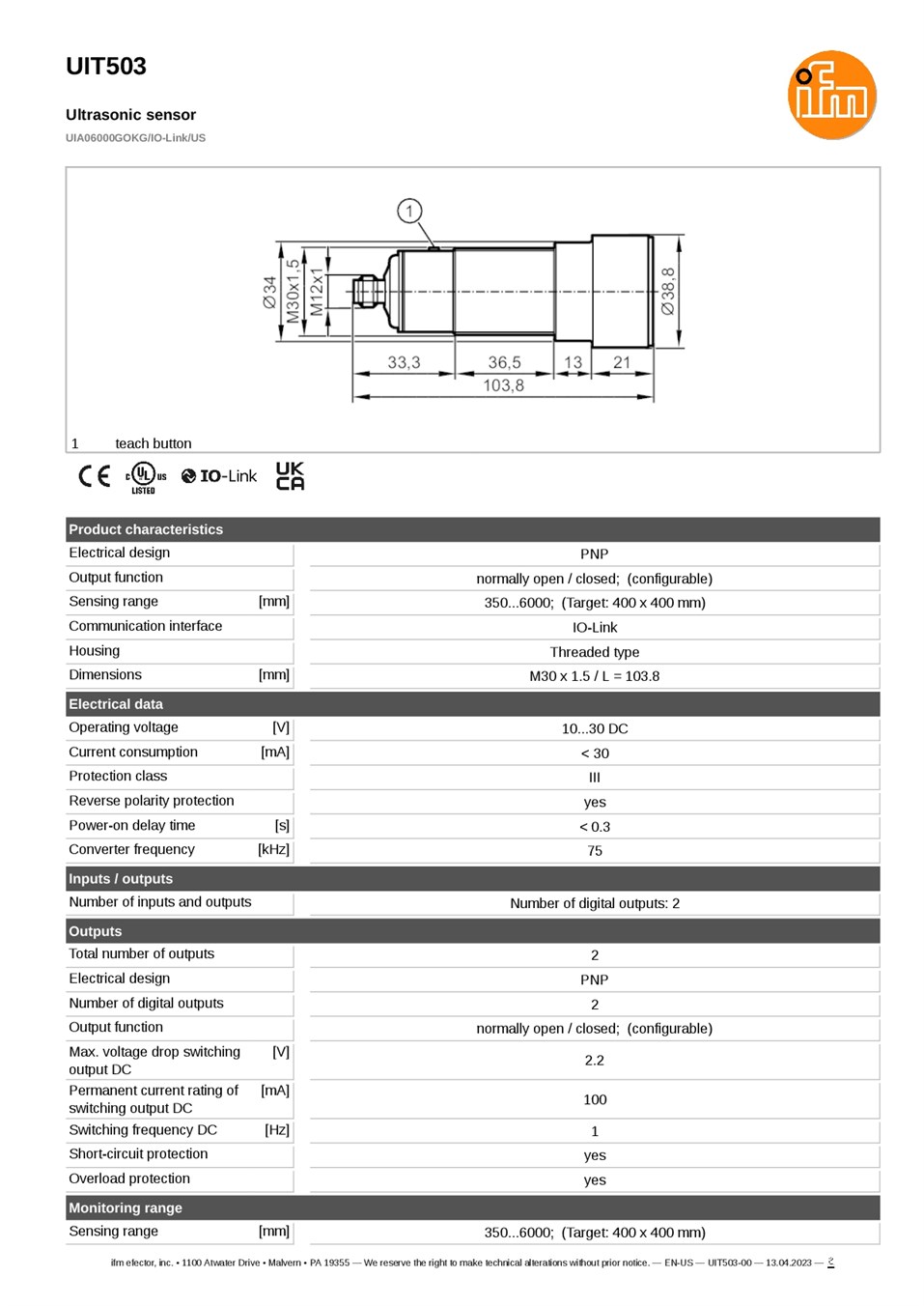

• ขนาดตัวเรือน: M30 x 1.5 / ยาว 103.8 มม.
• วัสดุตัวเรือน: Stainless Steel 316L, PA และ Epoxy Glass Ceramics
• การเชื่อมต่อ: M12 Connector (4 Pin, A-coded)
• การตั้งค่า: Teach Button / IO-Link
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -20 ถึง 70°C
• ระบบป้องกัน: Reverse Polarity, Short Circuit และ Overload

การใช้งาน

เหมาะสำหรับตรวจจับการมีอยู่และตำแหน่งของวัตถุบนสายพานลำเลียง ระบบขนถ่ายวัสดุ เครื่องจักรอัตโนมัติ ระบบตรวจสอบตำแหน่งชิ้นงาน และงานตรวจจับระดับวัสดุ โดยสามารถใช้เอาต์พุต PNP สำหรับควบคุมการสวิตชิ่ง พร้อมส่งข้อมูลระยะทางและสถานะเซนเซอร์ผ่าน IO-Link ไปยังระบบควบคุมที่รองรับ

ข้อควรทราบ

UIT503 มีเอาต์พุต PNP Switching จำนวน 2 ช่อง และรองรับ IO-Link แต่ไม่มี Analog Output 4–20 mA หรือ 0–10 V ควรตรวจสอบประเภทอินพุต PLC และความเข้ากันได้กับ IO-Link Master ก่อนติดตั้ง โดยระยะตรวจจับ 350–6000 มม. อ้างอิงจากวัตถุทดสอบขนาด 400 x 400 มม. และควรอุ่นเครื่องอย่างน้อย 20 นาทีสำหรับงานที่ต้องการความแม่นยำตามสเปก
