UIT502 \ 超声波传感器 \ 范围 250...3500 毫米 \ PNP \ 常开/常闭 \ 0...10 \ M30

รายละเอียด UIT502 Ultrasonic Sensor ifm

UIT502 เซนเซอร์อัลตราโซนิกจาก ifm efector 230 สำหรับตรวจจับวัตถุและวัดระยะทางแบบไม่สัมผัสด้วยคลื่นเสียงความถี่สูง มีระยะตรวจจับ 250–3500 มม. พร้อมเอาต์พุต PNP Switching และ Analog 0–10 V รองรับการสื่อสาร IO-Link 1.1 เหมาะสำหรับระบบอัตโนมัติและงานตรวจวัดระยะทางในอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับวัตถุและวัดระยะทางด้วยเทคโนโลยี Ultrasonic แบบไม่สัมผัส
• ระยะตรวจจับ 250–3500 มม.
• เอาต์พุต PNP Switching จำนวน 1 ช่อง ปรับ NO/NC ได้
• เอาต์พุต Analog 0–10 V จำนวน 1 ช่อง สำหรับส่งค่าระยะทาง
• รองรับ IO-Link 1.1 สำหรับสื่อสารข้อมูลและปรับตั้งค่าพารามิเตอร์
• ตั้งค่าผ่าน Teach Button หรือ IO-Link ได้
• ปรับความกว้างของลำคลื่นเสียงผ่าน IO-Link ได้
• รองรับการตั้งค่า Hysteresis, Window และ Switching Delay
• มีระบบชดเชยอุณหภูมิเพื่อเพิ่มความเสถียรในการวัด
• มีไฟ LED แสดงสถานะการสวิตชิ่งและสัญญาณสะท้อน
• ตัวเรือนเกลียว M30 x 1.5 พร้อมมาตรฐาน IP67

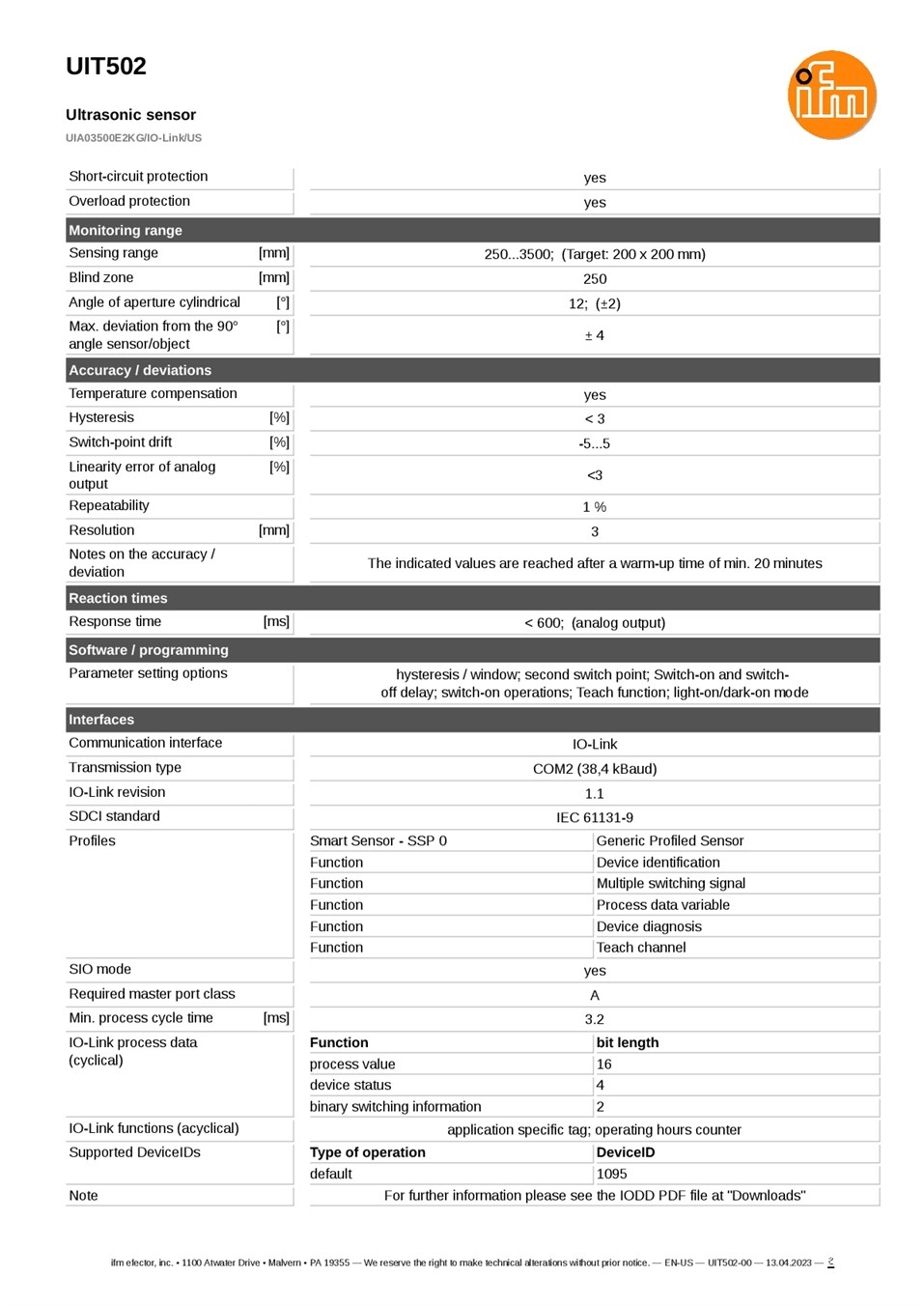

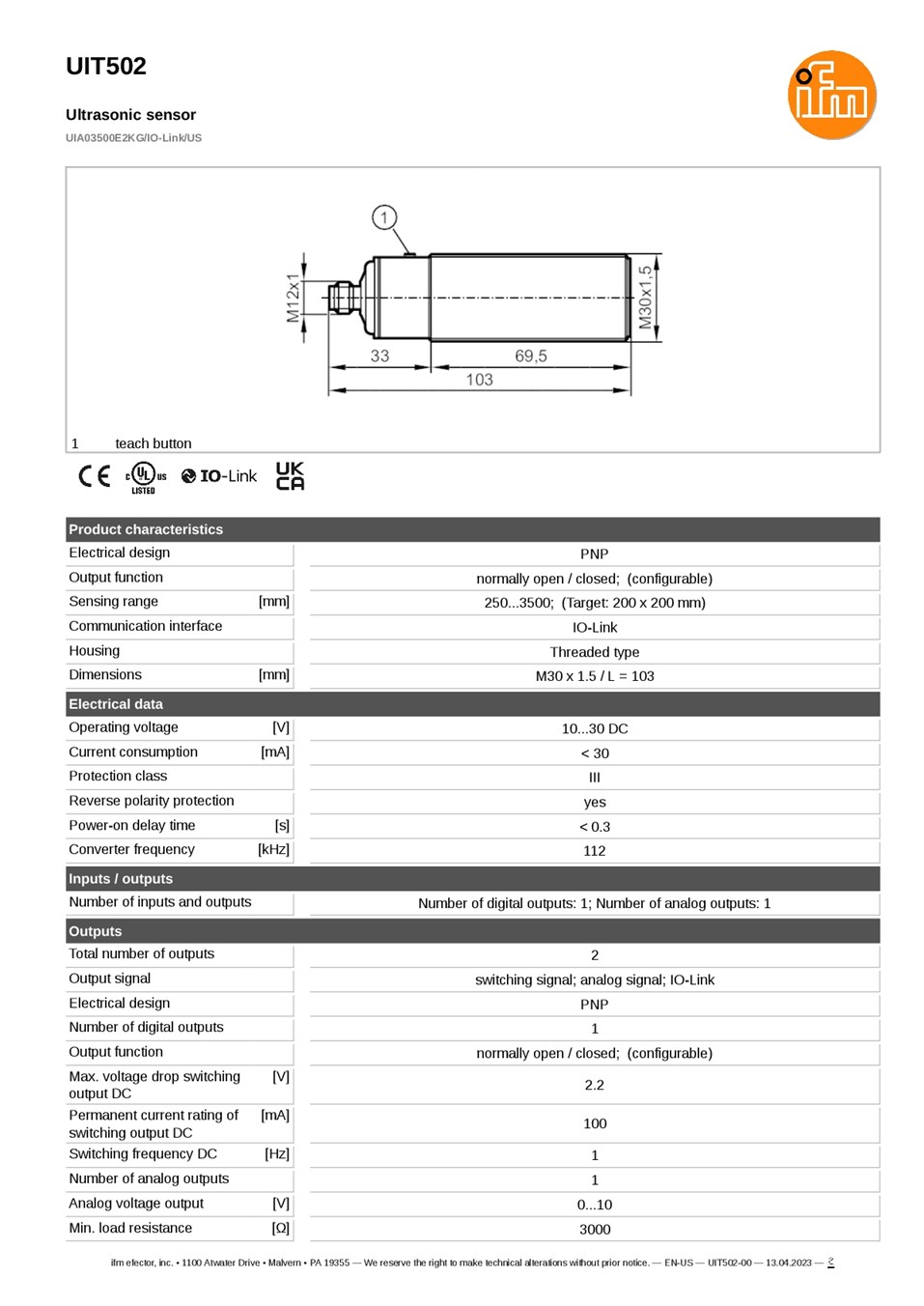

ข้อมูลทางเทคนิค

• รุ่น: UIT502
• รหัสผลิตภัณฑ์: UIA03500E2KG/IO-Link/US
• ประเภทเซนเซอร์: Ultrasonic Distance Sensor
• แรงดันไฟเลี้ยง: 10–30 VDC
• ระยะตรวจจับ: 250–3500 มม.
• Blind Zone: 250 มม.
• ประเภทเอาต์พุตสวิตชิ่ง: PNP
• จำนวนเอาต์พุตดิจิทัล: 1 ช่อง
• ฟังก์ชันเอาต์พุต: NO/NC (ปรับตั้งได้)
• กระแสโหลดเอาต์พุตสวิตชิ่งสูงสุด: 100 mA
• ความถี่สวิตชิ่ง: 1 Hz
• เอาต์พุตอนาล็อก: 0–10 V
• จำนวนเอาต์พุตอนาล็อก: 1 ช่อง
• ความต้านทานโหลด Analog ขั้นต่ำ: 3000 Ohm
• ความถี่อัลตราโซนิก: 112 kHz
• กระแสที่ใช้: น้อยกว่า 30 mA
• ความละเอียด: 3 มม.
• Repeatability: 1%
• Hysteresis: น้อยกว่า 3%
• Switch Point Drift: -5 ถึง +5%
• ความคลาดเคลื่อนเชิงเส้นของ Analog Output: น้อยกว่า 3%
• เวลาตอบสนองเอาต์พุตอนาล็อก: น้อยกว่า 600 ms
• มุมกระจายคลื่นเสียง: 12° (±2°)
• การสื่อสาร: IO-Link 1.1
• ความเร็วสื่อสาร: COM2 (38.4 kBaud)
• IO-Link Process Data: Process Value 16 Bit, Device Status 4 Bit และ Switching Information 2 Bit
• ขนาดตัวเรือน: M30 x 1.5 / ยาว 103 มม.
• การเชื่อมต่อ: M12 Connector
• การตั้งค่า: Teach Button / IO-Link
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -20 ถึง 70°C
• ระบบป้องกัน: Reverse Polarity, Short Circuit และ Overload

การใช้งาน

เหมาะสำหรับวัดระยะห่างและตรวจสอบตำแหน่งวัตถุบนสายพานลำเลียง ระบบขนถ่ายวัสดุ เครื่องจักรอัตโนมัติ ระบบจัดการชิ้นงาน และงานตรวจวัดระดับวัสดุ โดยสามารถส่งสัญญาณ Analog 0–10 V หรือข้อมูลระยะทางผ่าน IO-Link ไปยัง PLC หรือระบบควบคุมที่รองรับได้

ข้อควรทราบ

UIT502 มีเอาต์พุต PNP Switching 1 ช่อง และ Analog 0–10 V จำนวน 1 ช่อง พร้อมรองรับ IO-Link ควรตรวจสอบประเภทอินพุต PLC และ IO-Link Master ก่อนติดตั้ง โดยระยะตรวจจับ 250–3500 มม. อ้างอิงจากวัตถุทดสอบขนาด 200 x 200 มม. และควรอุ่นเครื่องอย่างน้อย 20 นาทีสำหรับงานที่ต้องการความแม่นยำตามสเปก
