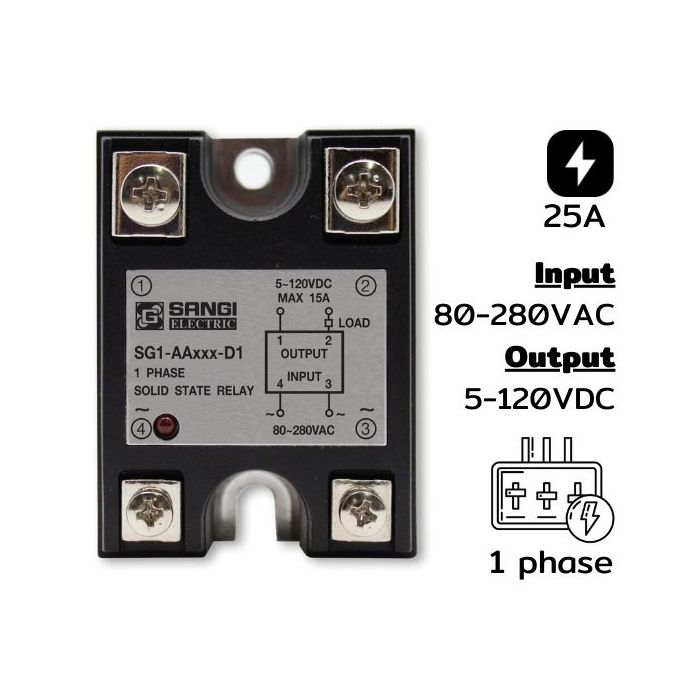

SG1-AA25-D1 输入 80-280VAC 输出 5-120VDC 25A MOSFET 控制

SG1-AA25-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 25A TR-FET 控制

SG1-AA25-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 25A TR-FET 控制 固态继电器（Solid State Relay - SSR）是一种用于控制电路通断的电子设备，与传统的电磁继电器（Electromechanical Relay - EMR）不同，它没有移动部件，因此具有更高的耐用性和更长的使用寿命。

此固态继电器的特点

• 输入：80 – 280VAC （交流控制电压范围）
• 输出：5 – 120VDC（直流负载工作电压范围）
• 无移动部件：因此在运行时没有噪音且磨损较慢
• 响应迅速：开关速度非常快（毫秒级）
• 抗振动和灰尘：因为没有机械触点

工作原理

当 80-280V 的交流电压施加到 SSR 的输入端时，SSR 内部电路使用光电隔离器（或光电耦合器）将控制电路与负载电路隔离开来。来自输入侧的信号会触发输出侧的晶体管（或 SCR/MOSFET），从而可以向连接在输出端的直流负载（5-120VDC）供电。

应用

此固态继电器适用于需要从交流控制源控制直流负载的应用，例如：

• 控制直流电机或电磁阀
• 工厂自动化系统 (Factory Automation)
• 温度控制系统（Temperature Controller）
• 需要控制速度或直流电压的机械设备
• 与输出为交流电的 PLC 或定时器配合使用

技术参数 SG1-AA25-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 25A TR-FET 控制
