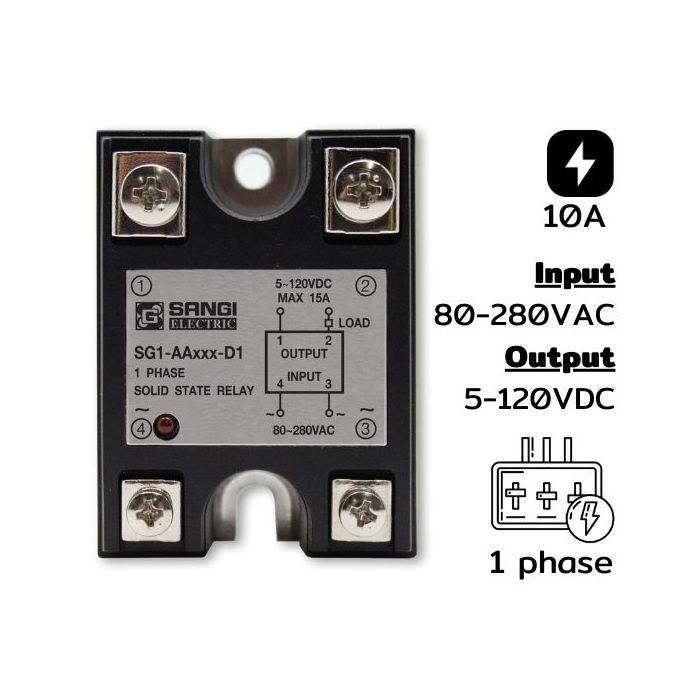

SG1-AA10-D1 输入 80-280VAC 输出 5-120VDC 10A MOSFET 控制

SG1-AA10-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 10A TR-FET 控制

SG1-AA10-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 10A TR-FET 控制 固态继电器 (Solid State Relay - SSR) 是一种电子设备，用于控制电路的开启和关闭，没有像电磁继电器 (Electromechanical Relay - EMR) 那样的移动部件，因此具有更高的耐用性和更长的使用寿命。

此固态继电器的特点

• 输入：80 – 280VAC（交流电控制）
• 输出：5 – 120VDC（直流负载工作）
• 无移动部件：因此在运行时没有噪音且磨损缓慢
• 响应快：开启和关闭速度非常快（毫秒级）
• 抗振动和灰尘：因为没有机械触点

工作原理

当 80-280V 的交流电输入 SSR 的输入端时，SSR 内部电路使用光电隔离器（或光电耦合器）将控制电路与负载电路隔离开来。来自输入侧的信号会触发输出侧的晶体管（或 SCR/MOSFET），然后可以向连接在输出端的直流负载（5-120VDC）供电。

应用

此固态继电器适用于需要从交流控制源控制直流负载的工作，例如：

• 控制直流电机或电磁阀

• 工厂自动化系统 (Factory Automation)

• 温度控制系统 (Temperature Controller)

• 需要控制速度或直流电压的机器

• 与输出为交流电的 PLC 或定时器配合使用


技术参数 SG1-AA10-D1 输入 80-280VAC 输出 DC 5-120VDC 电流 10A TR-FET 控制
