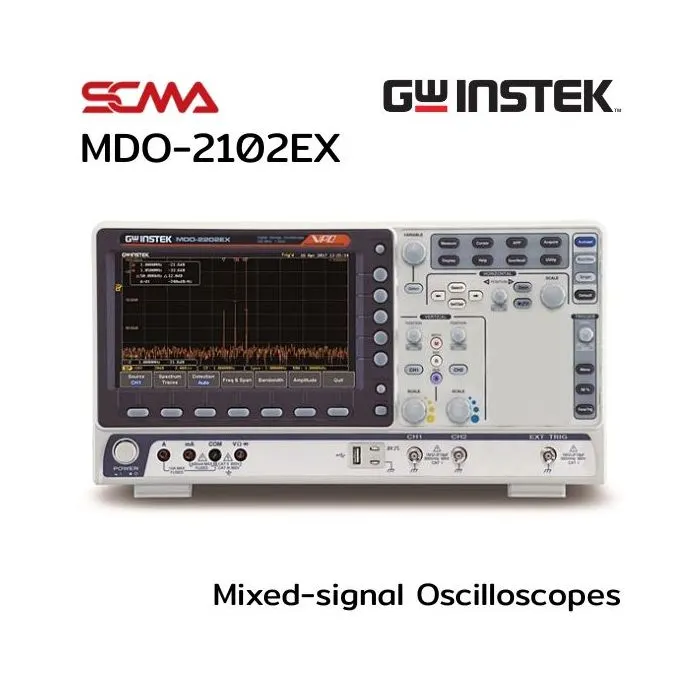

MDO-2102EX GW INSTEK 数字存储示波器 混合信号示波仪

MDO-2102EX GW INSTEK 数字存储示波器（Oscilloscope）混合信号示波器

MDO-2102EX GW INSTEK 数字存储示波器（Oscilloscope）混合信号示波器 带宽 70/100/200MHz 支持 2ch 或 4ch，垂直分辨率8位，可调范围为1mV~10V/div，时间基准为1ns/div~100s/div（以1-2-5递增），当选择2mV/div或更高时，直流增益精度±3%。设备内置频谱分析仪，频率范围 1Hz~500MHz，参考电平 -50 至 +40 dBm，并支持dBv RMS/线性RMS/dBm单位，配备25MHz的14位函数发生器，采样率200MSa/s，可生成多种波形（正弦波/方波/脉冲/斜坡/噪声等），输出范围为 20mVpp~5Vpp (HighZ) 或 10mVpp~2.5Vpp (50Ω)。MDO-2000EX系列还配备有5,000计数的DMM（测量 V/AC-DC/电流/电阻）和内置电源，CH1 & CH2 输出电压范围为 1.0~5.0V 最大输出电流为 1A

MDO-2102EX GW INSTEK 数字存储示波器（Oscilloscope）混合信号示波器特性

• 频率范围：70MHz/100MHz/200MHz，2ch 或 4ch
• 垂直灵敏度分辨率：8位：1mv~10V/div
• 直流增益精度：±(3%)当选择2mV/div或更高时
• 水平时间基准：1ns/div~100s/div（以1-2-5递增）
  频谱分析仪功能 频率范围：1Hz~500MHz (最大值)
• 参考电平：-50dBm 至 +40dBm，步长为 5dBm
• 垂直单位：dBv RMS；线性RMS；dBm
• 噪声水平：1V/div <-50dBm, 平均值：16
  发生器功能 频率生成：25MHz，14位，采样率：200Msa/s
• 波形类型：正弦波、方波、脉冲、斜坡、直流、噪声、Sinc、高斯、洛伦兹、指数上升、指数下降、哈弗辛、心脏波形
• 输出范围：20mVpp 至 5Vpp，HighZ；10mVpp 至 2.5Vpp，50Ω；±2% (1kHz)
  DMM功能（仅限MDO-2000EX）：5,000计数
• 参数：直流电压 VDC; ±(0.1%rdg+5dgt)，交流电压 VAC; ±(1.5%rdg+15dgt)，电流 10ADC ±(0.5%rdg+0.05mA) / AC ±(1.5%rdg+0.05mA)，电阻：5MΩ ±0.5%rdg+5dgt)
  电源功能（仅限MDO-2000EX）
• 输出通道：CH1 & CH2
• 电压范围：1.0 ~ 5.0V ±3%，电流：最大值为 1A
