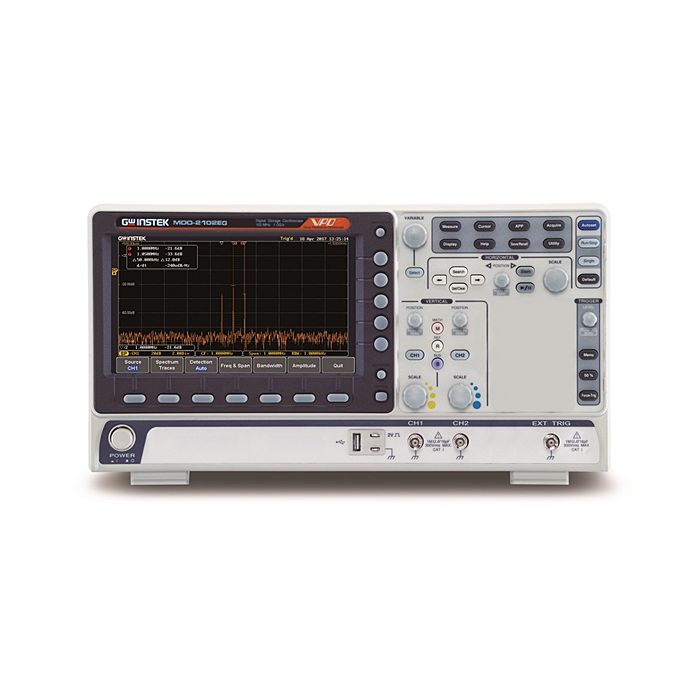

MDO-2102EG GW instek 数字存储示波器 混合信号示波仪

GW INSTEK 数字存储示波器 (Digital Storage Oscilloscope) 型号 MDO-2102EG 混合信号示波器 产品描述

• 频率范围 : 70MHz/100MHz/200MHz, 2ch 或 4ch
• 垂直灵敏度分辨率: 8位 : 1mv~10V/div
• 直流增益精度 : ±(3%)当选择2mV/div或更大时
• 水平时间基线 : 1ns/div~100s/div (1-2-5增量)
  频谱分析仪功能 频率 : 1Hz~500MHz (最大值)
• 参考电平 : -50 dBm 至 +40dBm，以5dBm为步长
• 垂直单位 : dBv RMS; 线性RMS; dBm
• 噪声水平 : 1V/div <-50dBm, 平均值 : 16
  发生器功能 发生频率 : 25MHz, 14位, 采样率 : 200Msa/s
• 波形 : 正弦波, 方波, 脉冲, 斜坡, 直流, 噪声, Sinc, 高斯, 洛伦兹, 指数上升, 指数下降, 半正矢, 心脏
• 输出范围 : 20mVpp 至 5Vpp, 高阻抗; 10mVpp 至 2.5Vpp, 50Ω ; ±2% (1kHz)
• 参数 : VDC; 1000V ±(0.1%rdg+5dgt), VAC; 700V ±(1.5%rdg+15dgt), 电流; 10ADC ±(0.5%rdg+0.05mA) / AC ±(1.5%rdg+0.05mA), 电阻: 5MΩ ±0.5%rdg+5dgt).
• 输出通道 : CH1 & CH2
• 电压: 1.0 ~ 5.0V ±3%, 电流: 1A (最大值)

GW INSTEK 数字存储示波器 (Digital Storage Oscilloscope) 型号 MDO-2102EG 混合信号示波器 技术数据

• 通道 : 2ch+ext
• 实时采样率 : 100MHz
• 带宽 : MDO-2000EG : 频谱分析仪 ; 双通道 25MHz 任意波形发生器
