为什么工厂中的电机或变压器会出现异常高温或频繁短路？这些问题可以通过使用绕组电阻测试仪来解决，这是一种重要的电气测量工具，用于分析设备状况。SCMA公司作为自动化系统解决方案的专家，提供咨询服务并销售全套工业设备。本文将带您了解其工作原理、优点，并列出选择合适的绕组电阻测试仪的方法。
什么是绕组电阻测试仪？

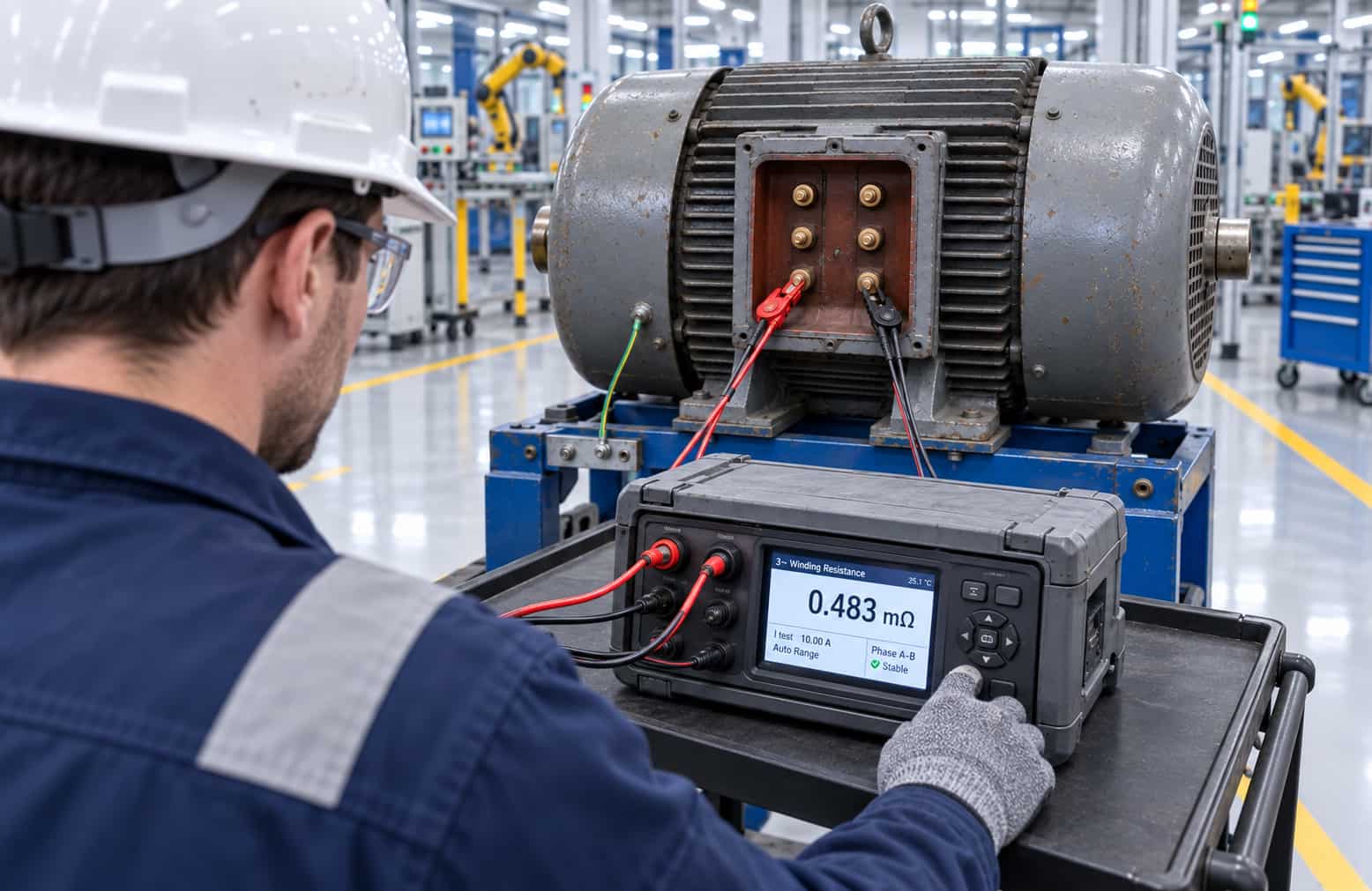

绕组电阻测试仪（Micro-Ohm Meter 或 Winding Resistance Meter）是一种用于检测和测量低至毫欧姆乃至微欧姆级别的电气阻值的设备。这种工具常被用来测量变压器、电机或发电机的线圈，以帮助发现潜在故障。早期识别短路或连接点退化可以减少严重损害，并符合SCMA的维护标准。
线圈电阻测量仪的工作原理
这种仪器的工作原理是通过向线圈施加直流电流，从而计算出精确的电导率值来评估系统的完整性。
测试电流（Test Current）
设备将稳定地释放直流电进入需要测试的变压器或电机中的线圈。这一过程旨在减少由感应产生的影响（感抗）。降低干扰信号有助于获得最接近实际情况的评估结果。
四线测量法（4-Wire Kelvin Method）
该系统使用四根电线进行连接，以消除直接测量导线带来的潜在电阻问题。这种方法是确保高精度至微欧姆（$\mu\Omega$）水平的重要标准。用户可以将此原理应用于其他需要高分辨率的电气测量仪器使用中。
微处理器自动计算
设备将测量电压降，并将所有数据输入处理系统。内置的微处理器会根据欧姆定律（$R = \frac{V}{I}$）自动计算电阻值。结果会在屏幕上即时显示，以减少人为计算错误。
电阻线圈测试仪有哪些类型？
选择合适的电气阻值测量工具需要根据设备的大小和工作环境的特点来决定。当前市场上常见的测量仪器可以根据主要用途分为以下几种：
便携式（Portable Type）
这种类型的测试仪设计紧凑，重量轻，适合在工厂内不同地点进行移动检查。一些型号配备了内置电池，可以在没有备用电源的地方方便使用。根据SCMA工程师团队的经验，建议用于需要灵活性的现场维修工作。
台式（Benchtop Type）
这种设备适合在实验室或对精度要求极高的生产线上使用。仪器具有复杂的处理功能，可以记录数据并连接到计算机系统以生成详细的品质分析报告。有兴趣的用户可以通过LCR Meters页面获取更多信息，以便比较实验室中的使用情况。
高功率型（High-Power Type）
这种型号具有极高的测试电流输出能力，专为处理变电站中大型变压器的超高电感值而设计。系统配备了快速放磁电路，在完成测试后确保操作人员的安全。
电阻式绕线测量仪器的维护
为了保持设备的精度并延长使用寿命，用户应严格遵守维护标准。这些步骤有助于减少工作中的误差。
清洁接头和测试线
接头处的灰尘或氧化层可能导致寄生电阻值偏移，从而影响测量结果。用户应定期使用干净的布擦拭四线制测试线的接触面。将导线存放在密闭盒子中可以有效防止绝缘损坏。
校准（Calibration）
所有电子设备内部电路都会随时间老化，每年送至实验室进行定期校准有助于确保微欧姆级别的精度。SCMA的专业团队提供符合国际标准的电气电阻测量仪校准服务。
放电系统检查（Discharge System）
放电系统对用户的安全至关重要，可以防止变压器中残留的磁场能量造成危险。每次使用前应按照手册测试该电路以确保其正常工作。如果发现异常情况，则绝对禁止将设备用于高感性元件的测量。
使用线圈电阻测量仪的操作方法
这种设备的应用范围涵盖了制造业和维护行业的多个领域，精确的测量有助于有效防止结构损坏。
运行温度升高测试（Temperature Rise Test）
工程师在电机启动前后使用该工具进行电阻值测量，并通过计算差异来准确评估线圈内部的温升。这些数据是衡量冷却系统是否高效的重要指标。
相平衡检查（Phase Balance Check）
对于三相电机，各相之间的电阻值应尽可能接近。使用线圈电阻测量仪进行相平衡检测有助于发现某些线圈组的异常情况。解决不平衡问题可以减少设备运行时的振动。
匝间短路检测（Turn-to-Turn Short）
铜导线绝缘层可能因老化而发生匝间短路。采用四线技术的工具能够灵敏地捕捉到电阻值微小的变化。根据SCMA维修团队的研究案例，早期发现问题有助于在电机完全烧毁前及时修复。
切换开关触点状态分析
变压器中的切换开关需要承受高电流，可能导致接触面出现烧蚀或松动。测量这些区域的值可以确认电气连接点的完整性，避免接触电阻导致的热量积累问题。
电机生产线上的质量控制（Final QC）
电器制造厂使用该工具作为最终的质量保证步骤来验证产品规格。在交付前检查每台电机的电阻值可以增强客户信心。SCMA拥有自动化系统，能够高效地缩短这部分质量检测的时间。
接头电阻评估（Joint Resistance）
除了线圈之外，该工具还可以用于测量大型主电缆或母线（Busbar）的连接点。螺栓紧固不足会导致电阻值升高。这种检查方法比仅使用热成像仪更安全且结果更为直观。
发电机维护保养
发电机中的定子绕组必须持续承受巨大的能量负荷。通过每年记录电阻值来进行预防性维修计划，有助于评估绝缘材料的使用寿命。工程师可以提前规划停机时间而不影响生产线运作。
电磁流量计线圈测量
化工厂中的流量计设备依赖于磁场的稳定性。使用工具来检测电磁流量计内部的线圈电阻值，有助于确认其工作状态。有兴趣的人士可以参考文章如何评估电磁流量计的线圈电阻获取更多相关信息。
绕线电阻测量仪的优点
投资高质量的测量工具对工厂管理的整体效果有着明显的积极影响。现代技术提供了比普通万用表更优越的测量优势。
高精度微欧姆级（High Precision）
采用4-Wire Kelvin Method技术消除了测试线电阻的影响，使操作人员能够获得可靠的数值以支持工程决策。SCMA设计的产品可以精确地测量具有高电感的设备如变压器。
最高工作安全性
新型号配备了自动放电电路（Discharge Circuit），在测试完成后立即启动，这一功能保护用户免受残留磁场能量的危害。降低现场风险是电力系统工作的核心。
深入故障分析 (Deep Fault Analysis)
除了提供电阻值外，所获得的数据还可以用于评估工作温度或绕组应力的分析。识别隐藏缺陷，如松动连接点，有助于团队进行针对性维护计划。
易于使用和适合现场作业
设备被设计为轻便且在各种光照条件下具有清晰的显示屏。某些型号可以直接通过电池供电工作，这种灵活性使工程师团队能够在现场立即检查电机而无需将其拆卸回车间。
如何选择购买线圈电阻测量仪
在决定投资购买测量设备时，必须考虑规格是否符合工厂内电气设备的类型。实际工作中的秘诀是使用以下清单来帮助您以最具成本效益和最高效率的方式进行选购。
- 测量范围 (Measurement Range): 必须覆盖微欧姆 ($\mu\Omega$) 级别的读数，以便支持大型线圈。
- 测试电流 (Test Current): 选择适合变压器额定值的电流，以减少磁干扰信号。
- 测量技术: 确保系统使用四端子（4-Terminal）技术，以消除测量线带来的潜在电阻问题。
- 安全系统: 设备必须具有高效的自动放电电路。
- 售后服务: 应通过专业的 SCMA 经销商购买，以便获得正确的校准服务和咨询。
线圈电阻测试注意事项
在处理与高感应相关的电气测试设备时，必须首先重视安全步骤。操作人员应在每次开始工作前检查环境和设备是否准备就绪。
- 始终断开电源: 在连接测量线之前，确认变压器或电机的电路（Isolation）已断开。
- 等待放电完成: 请勿在电阻测量仪 的放电警告信号完全关闭前拔出测量线。
- 控制环境温度: 在测量时始终记录线圈的温度，因为温度变化直接影响到读取的电阻值。
- 保持接触点清洁: 使用细砂纸清洁设备上的接头点，在夹上测试钳之前进行。
总结
最终绕线电阻测量仪是帮助工程师团队深入分析，有效预防变压器和电机短路问题的关键工具。维护和选择使用四线技术的设备将有助于保持生产过程顺畅。如果您正在寻找高质量的测量工具并希望提高维修标准，SCMA 的专家团队随时准备提供所有产品及综合解决方案以实现长期成功。
现在就从 SCMA 购买绕线电阻测量仪吧！
选择精确的测量工具直接影响到生产线停机时间的减少。SCMA 欢迎所有工程师和企业主，他们需要高效的电气测试设备。我们提供全方位服务，包括技术咨询和校准。您可以查看我们的服务以选择适合您行业的可持续解决方案。
常见问题
为什么需要使用四线测量法（4-Wire）?
四线测量方法可以消除仪器内部导线的寄生电阻，从而能够准确地读取绕组的微欧姆级电阻值。
这种工具能否用于测量绝缘体的电阻?
此工具仅设计用来测量导电材料（铜线圈）的直流电阻。如果需要测量绝缘层的电阻，则应使用绝缘测试仪。
放电的重要性是什么?
变压器绕组在测试期间会储存磁能，放电系统有助于安全地释放这种能量，以防止断开连接后发生触电危险。
应该多久检查一次线圈的电阻?
工程师建议在安装新设备时进行检查，并将其纳入年度预防性维护计划中，以便持续监测其老化趋势。
SCMA 是否提供此类测量工具的校准服务?
我们提供所有类型的电气测量工具的标准校准服务，这些标准可以追溯到国家基准。这有助于您每次操作时都能确保精度和可靠性。
