เครื่องมือวัดทางไฟฟ้าเป็นอุปกรณ์สำคัญที่ช่วยในการตรวจสอบ วิเคราะห์ และแก้ไขปัญหาในระบบไฟฟ้า ไม่ว่าจะเป็นงานไฟฟ้าขนาดเล็กภายในบ้านหรืองานอุตสาหกรรมขนาดใหญ่ การเลือกใช้เครื่องมือวัดที่เหมาะสมจะช่วยให้การทำงานมีประสิทธิภาพและความปลอดภัย บทความนี้ SCMA จะแนะนำให้คุณรู้จักกับเครื่องมือวัดไฟฟ้าประเภทต่างๆ และวิธีเลือกเครื่องมือวัดไฟฟ้า เบื้องต้นให้เหมาะกับการใช้งาน
เครื่องมือวัดทางไฟฟ้า คืออะไร?
เครื่องมือวัดไฟฟ้าเป็นเครื่องมือที่ใช้ในการวัดปริมาณทางไฟฟ้าได้แก่แรงดัน พลังงาน กระแสไฟฟ้า ที่จำเป็นสำหรับช่างไฟฟ้าในการตรวจสอบกิจกรรมทางไฟฟ้าและตรวจจับการมีอยู่ของแรงดันหรือกระแส อุปกรณ์เหล่านี้ยังช่วยวัดพารามิเตอร์อื่นๆ เช่น ความถี่ เพาเวอร์แฟคเตอร์ และความต้านทาน ซึ่งมีความสำคัญในหลากหลายอุตสาหกรรม การเลือกใช้เครื่องมือวัดที่เหมาะสมไม่เพียงแต่ช่วยให้ได้ผลลัพธ์ที่แม่นยำสำหรับการตัดสินใจที่ถูกต้อง แต่ยังมีความสำคัญต่อความปลอดภัยของผู้ใช้งานอีกด้วย
เครื่องมือวัดทางไฟฟ้า มีอะไรบ้าง?
เครื่องวัดไฟฟ้า มีกี่ชนิด? เครื่องวัดทางไฟฟ้ามีหลากหลายประเภท แต่ละชนิดถูกออกแบบมาเพื่อวัดค่าทางไฟฟ้าที่แตกต่างกัน ตั้งแต่แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า ไปจนถึงค่าความต้านทาน การเลือกใช้เครื่องวัดไฟฟ้า แบบต่างๆ ให้เหมาะสมกับงานจะช่วยให้การวัดมีความแม่นยำและปลอดภัย ต่อไปนี้คือเครื่องวัดทางไฟฟ้าที่ใช้กันอย่างแพร่หลาย:
เครื่องวัดแรงดันไฟฟ้า (Voltmeter)
เครื่องวัดแรงดันไฟฟ้าใช้วัดความต่างศักย์ระหว่างสองจุดในวงจรไฟฟ้า มีทั้งแบบติดตั้งบนแผงควบคุมและแบบพกพา สำหรับการวัดแรงดันไฟฟ้าสูงในระบบอุตสาหกรรม จำเป็นต้องต่อผ่านหม้อแปลงแรงดัน (PT หรือ VT) เพื่อลดระดับแรงดันก่อนทำการวัด
เครื่องวัดตัวประกอบกําลังไฟฟ้า (Power Factor Meter)
Power Factor Meter วัดอัตราส่วนระหว่างกำลังไฟฟ้าจริง (วัตต์) กับกำลังไฟฟ้าปรากฏ (โวลต์-แอมแปร์) ซึ่งเป็นดัชนีชี้วัดประสิทธิภาพของระบบไฟฟ้า ค่า Power Factor ที่ดีควรอยู่ที่ 0.85-0.9 หรือสูงกว่า เพื่อลดการสูญเสียพลังงานและค่าปรับจากการไฟฟ้า
เครื่องวัดกระแสไฟฟ้า (Ammeter)
แอมมิเตอร์เป็นอุปกรณ์ที่ใช้วัดปริมาณกระแสไฟฟ้าที่ไหลในวงจร มีทั้งแบบแอนะล็อกและดิจิทัล รวมถึงแบบคล้องสายที่สะดวกต่อการใช้งานภาคสนาม ในระบบไฟฟ้าอุตสาหกรรม มักต่อผ่านหม้อแปลงกระแส (CT) เพื่อความปลอดภัยและเพิ่มความแม่นยำในการวัด
เครื่องวัดกําลังไฟฟ้า (Wattmeter)
วัตต์มิเตอร์วัดกำลังไฟฟ้าหรือพลังงานที่อุปกรณ์บริโภคในขณะทำงาน ช่วยให้สามารถประเมินประสิทธิภาพการใช้พลังงานและคำนวณค่าไฟฟ้าได้โดยตรง เครื่องมือนี้มีความสำคัญอย่างยิ่งในการวางแผนและจัดการการใช้พลังงานไฟฟ้าอย่างมีประสิทธิภาพ

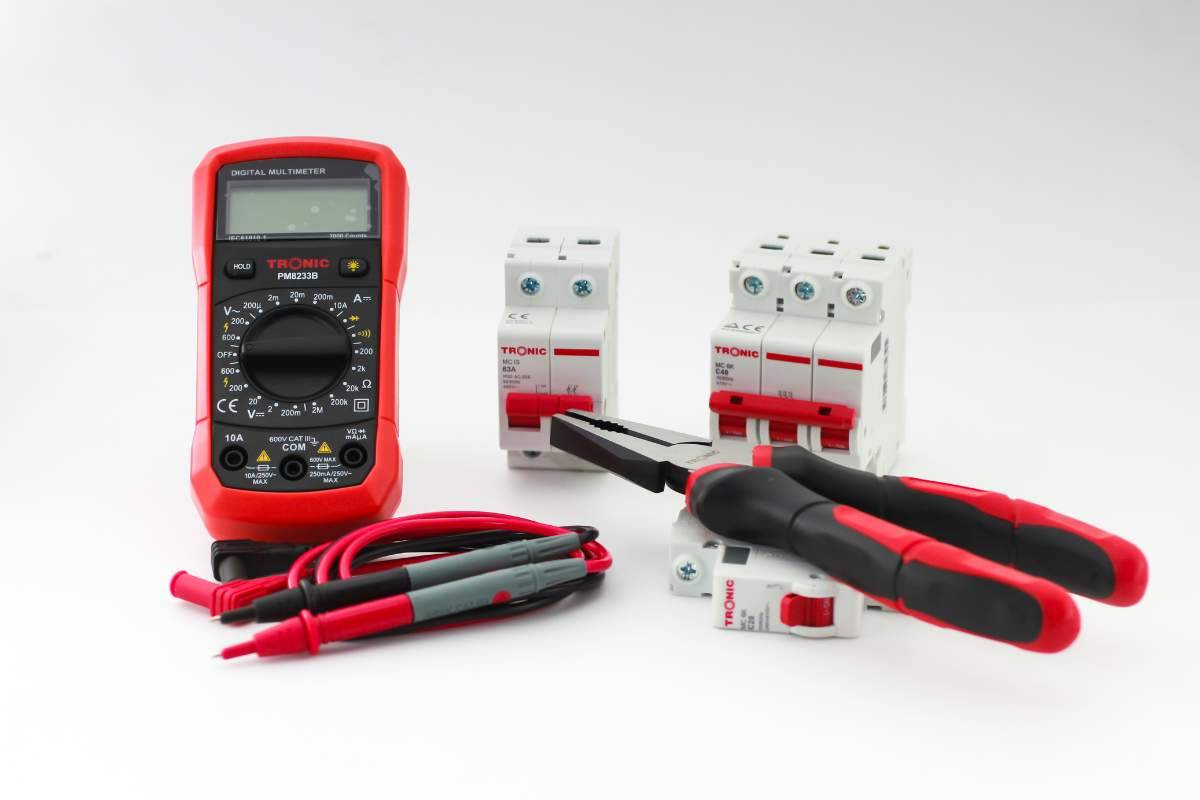

มัลติมิเตอร์ (Multimeter)
มัลติมิเตอร์เป็นเครื่องวัดอิเล็กทรอนิกส์อเนกประสงค์ที่รวมฟังก์ชันการวัดหลายอย่างไว้ในเครื่องเดียว สามารถวัดแรงดันไฟฟ้า กระแสไฟฟ้า ความต้านทาน และบางรุ่นยังวัดความจุไฟฟ้า ความถี่ หรือทดสอบทรานซิสเตอร์ได้ เพื่อป้องกันความเสียหาย ควรปรับสวิตช์ไปที่ตำแหน่ง OFF หรือย่านวัดแรงดันไฟฟ้ากระแสสลับสูงสุดเมื่อเลิกใช้งาน
โอห์มมิเตอร์ (Ohmmeter)
โอห์มมิเตอร์ใช้วัดค่าความต้านทานในวงจรไฟฟ้า พัฒนามาจากแอมมิเตอร์ให้แสดงค่าความต้านทานได้โดยตรง สำหรับการวัดความต้านทานสูงระดับเมกะโอห์ม เช่น ฉนวนสายไฟหรือความต้านทานของดิน จะใช้เครื่องมือเฉพาะทางอย่างเมกเกอร์ (Megger) หรือ Earth Test Meter

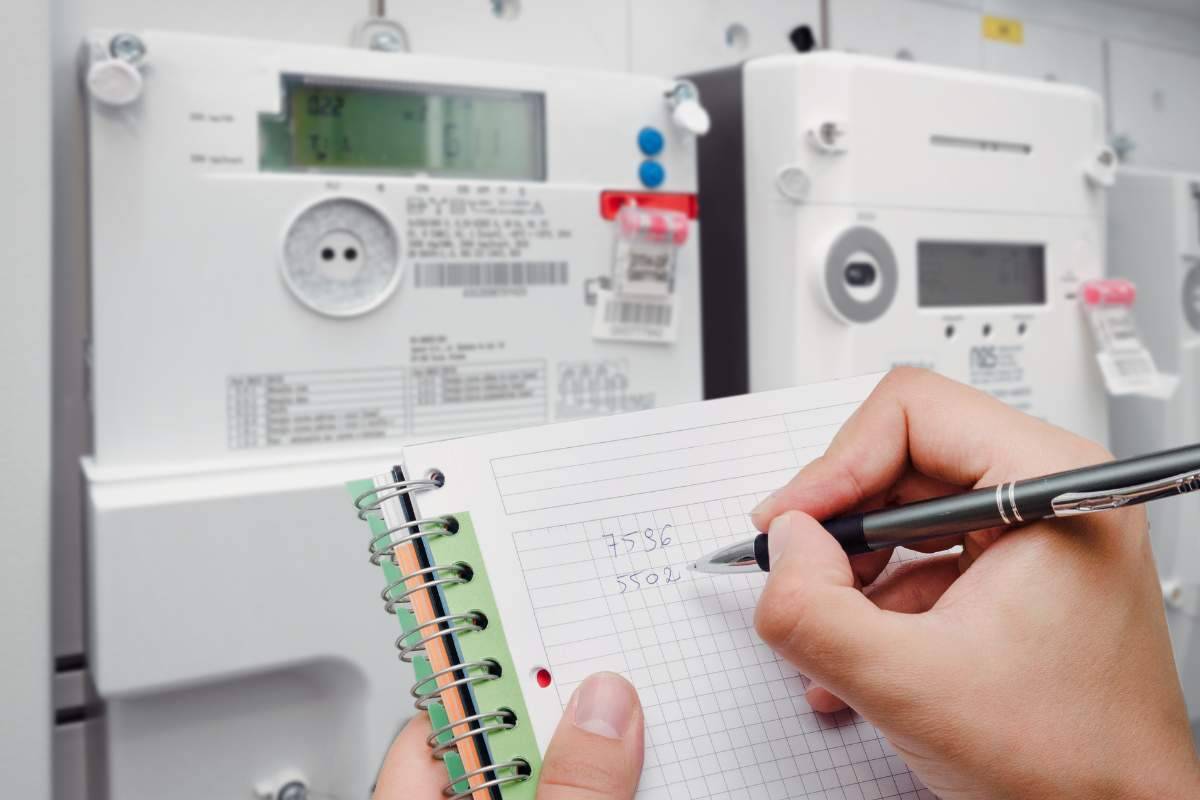

วัตต์ฮาวร์มิเตอร์ (Watt-hour Meter)
วัตต์ฮาวร์มิเตอร์หรือมิเตอร์ไฟฟ้าวัดปริมาณพลังงานไฟฟ้าที่ใช้ไปตามช่วงเวลา ติดตั้งอยู่ภายนอกอาคารในพื้นที่ของการไฟฟ้า มีทั้งแบบอนาล็อกและดิจิทัล รวมถึงแบบ 1 เฟสและ 3 เฟส โดยแสดงผลเป็นหน่วยกิโลวัตต์-ชั่วโมง (kWh) ซึ่งใช้ในการคำนวณค่าไฟฟ้า
ประโยชน์ของเครื่องมือวัดทางไฟฟ้า
เครื่องวัดไฟฟ้ามีประโยชน์หลักเพื่อตรวจสอบกิจกรรมทางไฟฟ้าและเพื่อตรวจจับว่ามีแรงดันไฟหรือกระแสอยู่หรือไม่ในระบบและอุปกรณ์ต่างๆ ช่วยให้ช่างไฟฟ้าและวิศวกรสามารถประเมินสภาพการทำงาน วินิจฉัยปัญหา และทำการซ่อมบำรุงได้อย่างถูกต้องและปลอดภัย นอกจากนี้ ยังช่วยในการคำนวณและวางแผนการใช้พลังงานไฟฟ้าให้มีประสิทธิภาพสูงสุด ลดค่าใช้จ่ายและป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบไฟฟ้า
เครื่องมือวัดทางไฟฟ้า เลือกยังไงให้เหมาะกับการใช้งาน
การเลือกเครื่องวัดไฟฟ้าที่เหมาะสมกับความต้องการใช้งานเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพในการทำงานและความปลอดภัยของผู้ใช้ ต่อไปนี้เป็นปัจจัยสำคัญที่ควรพิจารณาก่อนการตัดสินใจเลือกซื้อ:
- ประเภทของการวัดและค่าที่ต้องการวัด: พิจารณาว่าต้องการวัดค่าใดเป็นหลัก เช่น แรงดันไฟฟ้า กระแสไฟฟ้า ความต้านทาน หรือพารามิเตอร์อื่นๆ หากต้องการวัดค่าเฉพาะอย่าง อาจเลือกใช้เครื่องมือเฉพาะทาง แต่หากต้องการวัดหลายค่า มัลติมิเตอร์จะเป็นตัวเลือกที่เหมาะสมกว่า
- ระบบการแสดงผล: เลือกระหว่างเครื่องมือแบบแอนะล็อก (เข็ม) หรือดิจิทัล โดยแต่ละแบบมีข้อดีต่างกัน เครื่องวัดแบบเข็มแสดงการเปลี่ยนแปลงค่าได้ชัดเจนและเหมาะกับการวัดค่าที่มีการเปลี่ยนแปลงรวดเร็ว
- ขนาดและความสะดวกในการใช้งาน: พิจารณาขนาดและน้ำหนักของเครื่องมือให้เหมาะกับลักษณะการใช้งาน หากต้องพกพาบ่อย ควรเลือกรุ่นที่กะทัดรัดน้ำหนักเบา แต่สำหรับงานเฉพาะทางอย่างการคล้องวัดสายไฟขนาดใหญ่
- ความละเอียดและความแม่นยำ: พิจารณาความแม่นยำ (Accuracy) และความละเอียด (Resolution) ของเครื่องมือให้เหมาะสมกับงาน งานที่ต้องการความแม่นยำสูง เช่น งานสอบเทียบหรืองานวิจัย จำเป็นต้องใช้เครื่องมือที่มีความแม่นยำสูงกว่างานทั่วไป ความแม่นยำมักแสดงในรูปของเปอร์เซ็นต์ เช่น ±(0.5% + 2 digits) ยิ่งค่าต่ำเท่าไหร่ยิ่งแม่นยำมากขึ้น
- ความทนทานต่อสภาพแวดล้อม: เลือกเครื่องมือที่เหมาะสมกับสภาพแวดล้อมการใช้งาน โดยดูจากมาตรฐาน IP (Ingress Protection)
- มาตรฐานรับรองคุณภาพ: เลือกเครื่องมือที่ได้รับการรับรองมาตรฐานสากล เช่น CE (ยุโรป), UL (สหรัฐอเมริกา) หรือ JIS (ญี่ปุ่น)
- มาตรฐานความปลอดภัย: พิจารณามาตรฐาน CAT (Measurement Category) ซึ่งกำหนดระดับความปลอดภัยของเครื่องมือวัดในการใช้งานกับแรงดันไฟฟ้าระดับต่างๆ เช่น:
- CAT I: เหมาะสำหรับวงจรอิเล็กทรอนิกส์แรงดันต่ำ
- CAT II: เหมาะสำหรับอุปกรณ์ไฟฟ้าในครัวเรือน
- CAT III: เหมาะสำหรับระบบไฟฟ้าภายในอาคาร
- CAT IV: เหมาะสำหรับระบบไฟฟ้าต้นทาง
- การรับประกันและบริการหลังการขาย: พิจารณานโยบายการรับประกัน บริการซ่อมบำรุง และการสนับสนุนทางเทคนิคจากผู้ผลิตหรือผู้จำหน่าย
- เทคโนโลยีและฟังก์ชันเสริม: พิจารณาฟังก์ชันเสริมที่อาจเป็นประโยชน์ เช่น การบันทึกข้อมูล (Data Logging), การเชื่อมต่อกับสมาร์ทโฟนหรือคอมพิวเตอร์ผ่าน Bluetooth หรือ USB, หน้าจอที่สว่างในที่มืด หรือฟังก์ชันการทำงานอัตโนมัติ
คำแนะนำสำหรับการใช้งานเครื่องมือวัดทางไฟฟ้า
การใช้เครื่องมือวัดและทดสอบทางไฟฟ้าอย่างถูกต้องไม่เพียงช่วยให้ได้ผลการวัดที่แม่นยำ แต่ยังเป็นการป้องกันอันตรายและยืดอายุการใช้งานของอุปกรณ์ ผู้ใช้ควรศึกษาคู่มือการใช้งานอย่างละเอียดและปฏิบัติตามข้อแนะนำต่อไปนี้
- ศึกษาส่วนประกอบต่างๆ ของเครื่องมือวัดและหน้าที่ของแต่ละส่วนให้ชัดเจนก่อนเริ่มใช้งาน
- ทำความเข้าใจการทำงานของปุ่มและสวิตช์ต่างๆ เพื่อหลีกเลี่ยงการตั้งค่าผิดพลาดระหว่างการวัด
- ใส่แบตเตอรี่ตามขั้วที่ระบุและใช้ประเภทแบตเตอรี่ตามที่ผู้ผลิตแนะนำเพื่อป้องกันความเสียหายต่อวงจรภายใน
- ศึกษาขั้นตอนการวัดที่ถูกต้องและข้อควรระวังด้านความปลอดภัย โดยเฉพาะเมื่อทำงานกับแรงดันไฟฟ้าสูง
- เรียนรู้วิธีการอ่านค่าและแปลผลข้อมูลอย่างถูกต้อง รวมถึงฟังก์ชันการบันทึกข้อมูล (ถ้ามี)
- ทำความเข้าใจกับปัญหาที่อาจเกิดขึ้นและวิธีการแก้ไขเบื้องต้นเพื่อรับมือกับสถานการณ์ฉุกเฉิน
- ทำความเข้าใจกับข้อกำหนดทางเทคนิคของเครื่องมือ เช่น ช่วงการวัด ความแม่นยำ และข้อจำกัดในการใช้งาน
- ตรวจสอบความครบถ้วนของอุปกรณ์และสภาพของสายวัด ปลายสัมผัส และส่วนประกอบอื่นๆ ก่อนเริ่มใช้งานทุกครั้ง
- ใช้เครื่องมือวัดที่เหมาะกับประเภทงานและตั้งค่าย่านการวัดให้ครอบคลุมค่าที่คาดว่าจะวัดได้เพื่อป้องกันความเสียหาย
หากสนใจเครื่องมือวัดทางไฟฟ้า สามารถซื้อจาก SCMA ได้แล้ววันนี้!
ที่ SCMA เรามีเครื่องมือวัดทางไฟฟ้าคุณภาพสูงหลากหลายชนิด ครอบคลุมทุกความต้องการในงานไฟฟ้า ทั้งสำหรับผู้ใช้งานทั่วไปและมืออาชีพ นอกจากจำหน่ายอุปกรณ์แล้ว เรายังมีบริการให้คำปรึกษาเพื่อช่วยคุณเลือกเครื่องมือที่เหมาะสมกับงาน พร้อมบริการหลังการขายที่ดูแลคุณตลอดอายุการใช้งาน ติดต่อทีมงาน SCMA วันนี้ เพื่อรับข้อเสนอพิเศษและคำแนะนำจากผู้เชี่ยวชาญของเรา!
สรุป
เครื่องวัดกระแสไฟฟ้า คืออุปกรณ์สำคัญที่ช่วยให้การทำงานกับระบบไฟฟ้าเป็นไปอย่างมีประสิทธิภาพและปลอดภัย ประกอบด้วยเครื่องมือหลายชนิด เช่น โวลต์มิเตอร์ แอมมิเตอร์ โอห์มมิเตอร์ วัตต์มิเตอร์ และมัลติมิเตอร์ การเลือกเครื่องมือให้เหมาะกับงานต้องพิจารณาทั้งประเภทของงาน ช่วงการวัด ความแม่นยำ ความปลอดภัย คุณสมบัติพิเศษ งบประมาณ และคุณภาพของเครื่องมือ
SCMA พร้อมเป็นพันธมิตรในการจัดหาเครื่องมือวัดทางไฟฟ้าที่มีคุณภาพและตรงตามความต้องการของคุณ ด้วยประสบการณ์และความเชี่ยวชาญของทีมงาน เราสามารถแนะนำและจัดหาเครื่องมือที่เหมาะสมที่สุดสำหรับงานของคุณ พร้อมทั้งให้บริการหลังการขายที่ครบวงจร ไม่ว่าคุณจะเป็นช่างไฟฟ้า วิศวกร หรือผู้ใช้งานทั่วไป SCMA มีเครื่องมือและบริการที่ตอบโจทย์ความต้องการของคุณ!
คำถามที่พบบ่อย
เครื่องมือทางไฟฟ้ามีอะไรบ้าง?
เครื่องวัดไฟฟ้า แบ่งออกเป็นกี่ชนิด? เครื่องมือทางไฟฟ้ามีหลายประเภท ได้แก่ เครื่องวัดแรงดันไฟฟ้า (Voltmeter), เครื่องวัดกระแสไฟฟ้า (Ammeter), เครื่องวัดความต้านทาน (Ohmmeter), เครื่องวัดกำลังไฟฟ้า (Wattmeter), มัลติมิเตอร์ (Multimeter), เครื่องวัดตัวประกอบกำลังไฟฟ้า (Power Factor Meter) และวัตต์ฮาวร์มิเตอร์ (Watt-hour Meter) รวมถึงเครื่องมือเฉพาะทางอื่นๆ เช่น ออสซิลโลสโคป (Oscilloscope) และเครื่องวิเคราะห์คุณภาพไฟฟ้า (Power Quality Analyzer)
เครื่องวัดหน่วยไฟฟ้า หมายถึงอะไร?
เครื่องวัดหน่วยไฟฟ้า หรือวัตต์ฮาวร์มิเตอร์ (Watt-hour Meter) เป็นเครื่องมือวัดที่ใช้สำหรับวัดปริมาณพลังงานไฟฟ้าที่ใช้ไปในหน่วยกิโลวัตต์-ชั่วโมง (kWh) ซึ่งเป็นหน่วยที่การไฟฟ้าใช้ในการคิดค่าไฟฟ้า เครื่องวัดหน่วยไฟฟ้านี้จะติดตั้งไว้ที่บ้านเรือน อาคาร หรือโรงงาน เพื่อบันทึกปริมาณไฟฟ้าที่ใช้และนำไปคำนวณค่าไฟฟ้าในแต่ละรอบการเรียกเก็บเงิน
เครื่องมือวัดกระแสไฟฟ้ามีอะไรบ้าง?
เครื่องมือวัดกระแสไฟฟ้ามีหลายประเภท ได้แก่
- แอมมิเตอร์แบบแอนะล็อก (Analog Ammeter) - ใช้เข็มชี้บอกค่ากระแส
- แอมมิเตอร์แบบดิจิทัล (Digital Ammeter) - แสดงค่าเป็นตัวเลขดิจิทัล
- แคลมป์มิเตอร์ (Clamp Meter) - วัดกระแสโดยการคล้องรอบสายไฟ ไม่ต้องตัดวงจร
- แอมมิเตอร์แบบต่ออนุกรม - ต้องตัดวงจรเพื่อต่อเครื่องวัดเข้าไปในวงจร
- มัลติมิเตอร์ (Multimeter) - สามารถวัดกระแสไฟฟ้าได้นอกจากวัดปริมาณทางไฟฟ้าอื่นๆ
มาตรฐานการวัดทางไฟฟ้า 4 มาตรฐาน มีอะไรบ้าง?
มาตรฐานการวัดทางไฟฟ้า 4 มาตรฐานหลัก ได้แก่
- มาตรฐาน CAT I (Measurement Category I) - ใช้สำหรับการวัดวงจรอิเล็กทรอนิกส์แรงดันต่ำที่ไม่เชื่อมต่อกับแหล่งจ่ายไฟฟ้าโดยตรง เช่น วงจรแบตเตอรี่
- มาตรฐาน CAT II (Measurement Category II) - ใช้สำหรับการวัดในระบบไฟฟ้าภายในอาคาร เช่น เต้ารับไฟฟ้า วงจรแสงสว่าง และอุปกรณ์เครื่องใช้ไฟฟ้าทั่วไป
- มาตรฐาน CAT III (Measurement Category III) - ใช้สำหรับการวัดในระบบจ่ายไฟฟ้าภายในอาคาร เช่น แผงควบคุมไฟฟ้า สายเมน และวงจรย่อยต่างๆ
- มาตรฐาน CAT IV (Measurement Category IV) - ใช้สำหรับการวัดในระบบจ่ายไฟฟ้าต้นทาง เช่น มิเตอร์ไฟฟ้าหลัก หม้อแปลงไฟฟ้า และระบบป้องกันฟ้าผ่า
