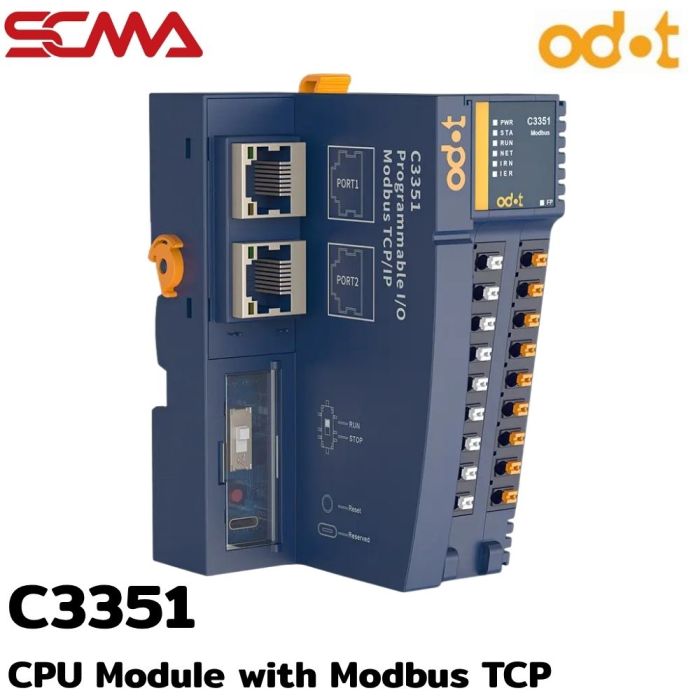

C3351 \ PLC CPU \ CPU Module with Modbus TCP C Series

รายละเอียด C3351 ODOT คอนโทรลเลอร์ Programmable Micro PLC

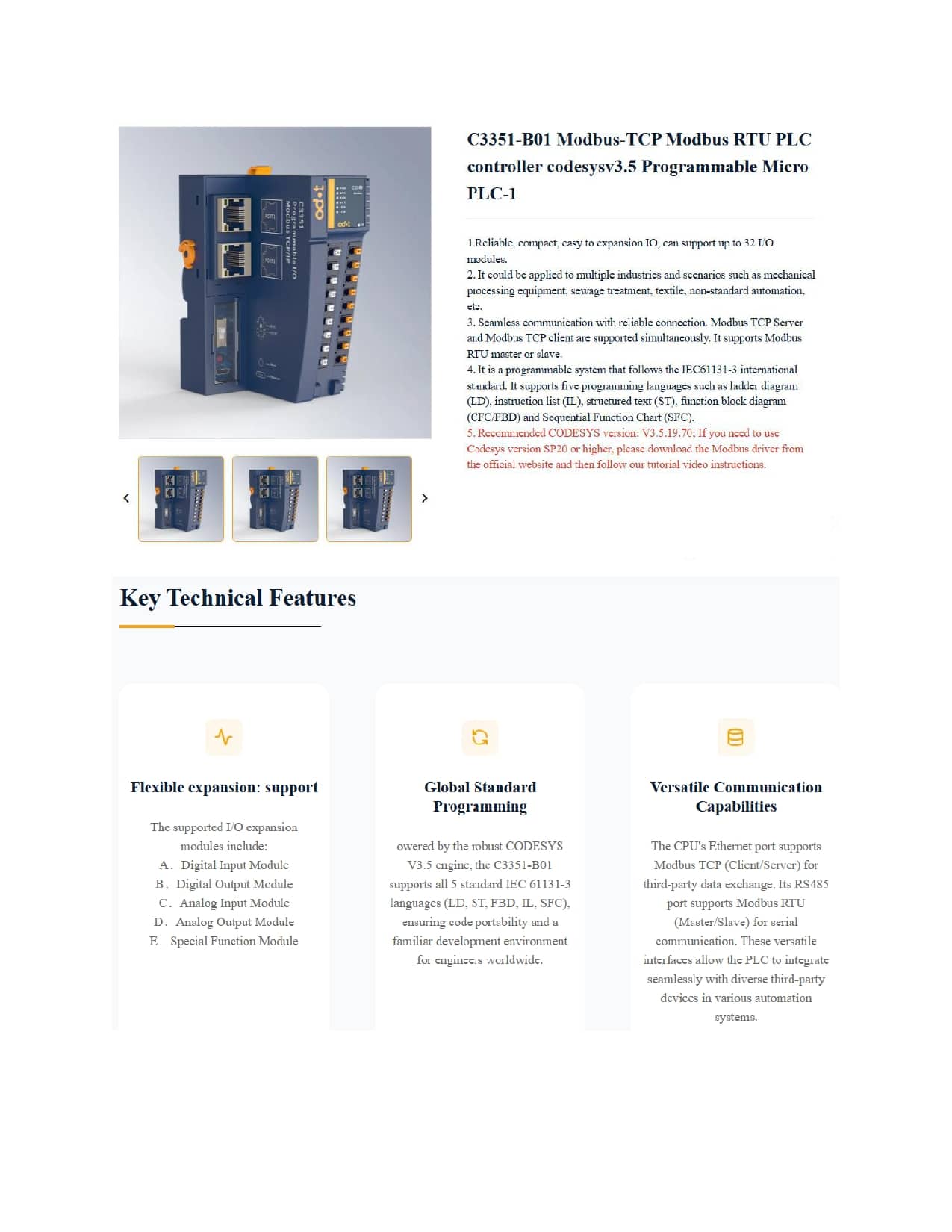

ODOT C3351 เป็น PLC ขนาดกะทัดรัดสำหรับควบคุมเครื่องจักรและระบบอัตโนมัติ พัฒนาโปรแกรมด้วย CODESYS V3.5 รองรับการเชื่อมต่ออุปกรณ์ผ่าน Ethernet และ RS485 พร้อมขยายโมดูล I/O ได้สูงสุด 32 โมดูล ทั้ง Digital Input, Digital Output, Analog Input, Analog Output และโมดูลฟังก์ชันพิเศษ

คุณสมบัติเด่น

• รองรับภาษา LD, IL, ST, CFC/FBD และ SFC ตามมาตรฐาน IEC 61131-3
• ใช้งาน Modbus TCP Client และ Server ได้พร้อมกัน
• รองรับ Modbus RTU Master/Slave และการสื่อสาร Modbus ASCII ผ่าน RS485
• หน่วยความจำโปรแกรม 4 MB หน่วยความจำข้อมูล 4 MB และพื้นที่เก็บข้อมูลเมื่อไฟดับ 32 KB
• ติดตั้งบนราง DIN ขนาด 35 มม. เหมาะสำหรับติดตั้งภายในตู้ควบคุม

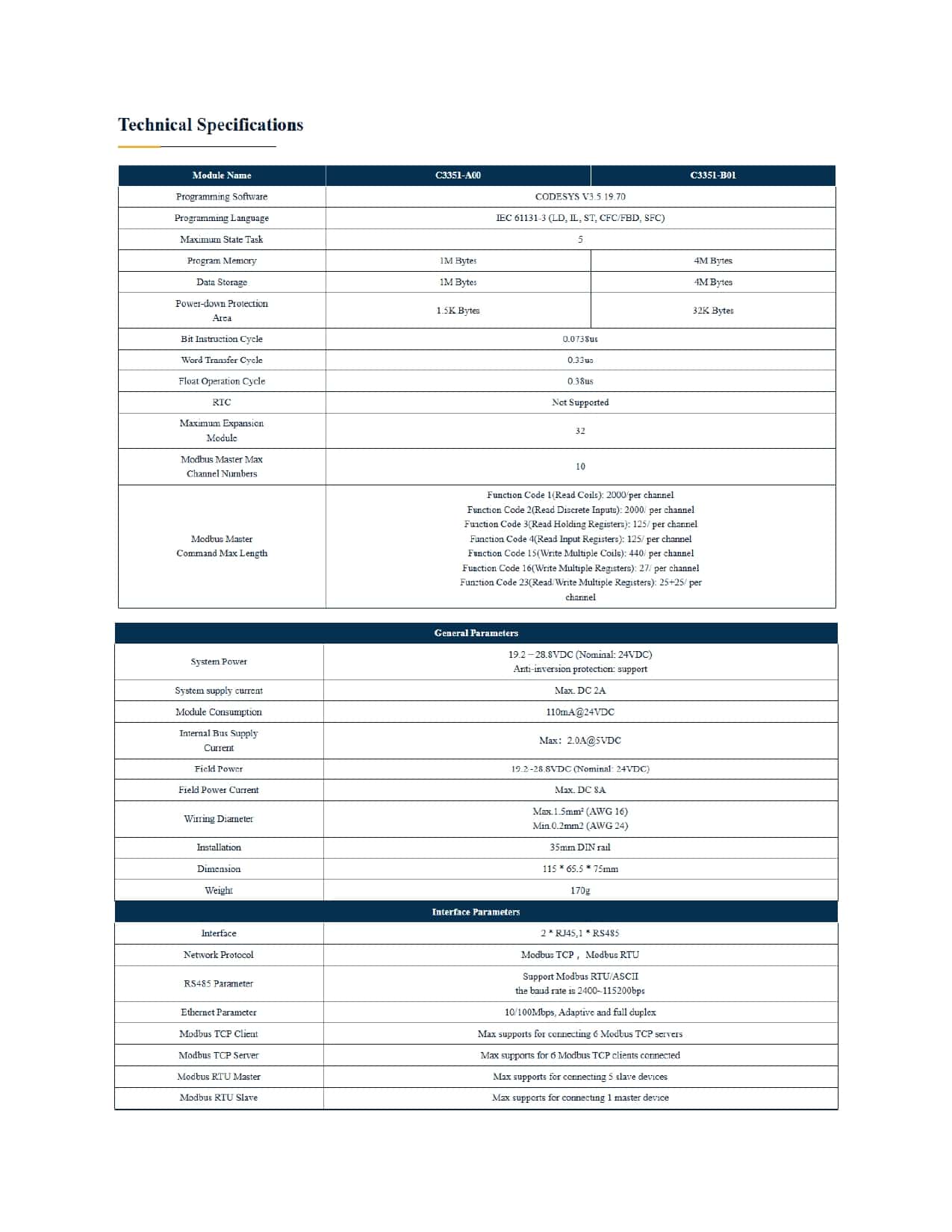

ข้อมูลทางเทคนิค

• รุ่น: C3351
• แบรนด์: ODOT
• ซอฟต์แวร์เขียนโปรแกรมที่แนะนำ: CODESYS V3.5.19.70
• จำนวนโมดูลขยายสูงสุด: 32 โมดูล
• แรงดันไฟเลี้ยง: 19.2–28.8 VDC ค่าพิกัด 24 VDC พร้อมป้องกันการต่อกลับขั้ว
• กระแสที่โมดูลใช้: 110 mA ที่ 24 VDC
• พอร์ตสื่อสาร: RJ45 จำนวน 2 พอร์ต และ RS485 จำนวน 1 พอร์ต
• Ethernet: 10/100 Mbps รองรับการปรับความเร็วอัตโนมัติและ Full Duplex
• อัตราการสื่อสาร RS485: 2,400–115,200 bps
• Modbus TCP Client: เชื่อมต่อ Server ได้สูงสุด 6 อุปกรณ์
• Modbus TCP Server: รองรับ Client เชื่อมต่อสูงสุด 6 อุปกรณ์
• Modbus RTU Master: เชื่อมต่อ Slave ได้สูงสุด 5 อุปกรณ์
• Modbus RTU Slave: รองรับการเชื่อมต่อกับ Master 1 อุปกรณ์
• นาฬิกาเวลาจริง RTC: ไม่รองรับ
• ระดับการป้องกัน: IP20
• ความชื้นสัมพัทธ์ขณะใช้งาน: 5–95% RH โดยไม่เกิดการควบแน่น
• อุณหภูมิจัดเก็บ: -40 ถึง 85°C
• ขนาด: 115 × 65.5 × 75 มม.
• น้ำหนัก: 170 กรัม

การใช้งาน

เหมาะสำหรับควบคุมเครื่องจักรแปรรูป ระบบบำบัดน้ำเสีย เครื่องจักรสิ่งทอ และระบบอัตโนมัติที่ต้องการขยาย I/O หรือแลกเปลี่ยนข้อมูลกับอุปกรณ์ผ่าน Modbus TCP และ Modbus RTU

ข้อควรทราบ

• หากใช้ CODESYS V3.5 SP20 หรือสูงกว่า ให้ดาวน์โหลดไดรเวอร์ Modbus จากเว็บไซต์ผู้ผลิตและตั้งค่าตามคำแนะนำ
• ตัวอุปกรณ์มีระดับการป้องกัน IP20 ควรติดตั้งภายในตู้ควบคุมที่เหมาะสมกับสภาพแวดล้อม
