โซลินอยด์วาล์ว (Solenoid Valves) อุปกรณ์ควบคุมปริมาตรการไหล

โซลินอยด์วาล์ว (Solenoid Valves) เป็นอุปกรณ์ควบคุมการไหลของของเหลวหรือก๊าซที่สำคัญในระบบอุตสาหกรรมสมัยใหม่ ด้วยการทำงานที่อาศัยหลักการแม่เหล็กไฟฟ้า วาล์วประเภทนี้สามารถควบคุมการไหลได้อย่างแม่นยำและรวดเร็ว ทำให้เป็นส่วนประกอบสำคัญในระบบอัตโนมัติและกระบวนการผลิตต่างๆ บทความนี้จะพาทุกท่านทำความรู้จักกับโซลินอยด์วาล์ว ตั้งแต่หลักการทำงาน ประเภท ไปจนถึงการเลือกใช้และการติดตั้งอย่างถูกวิธี

โซลินอยด์วาล์ว solenoid valve คืออะไร?

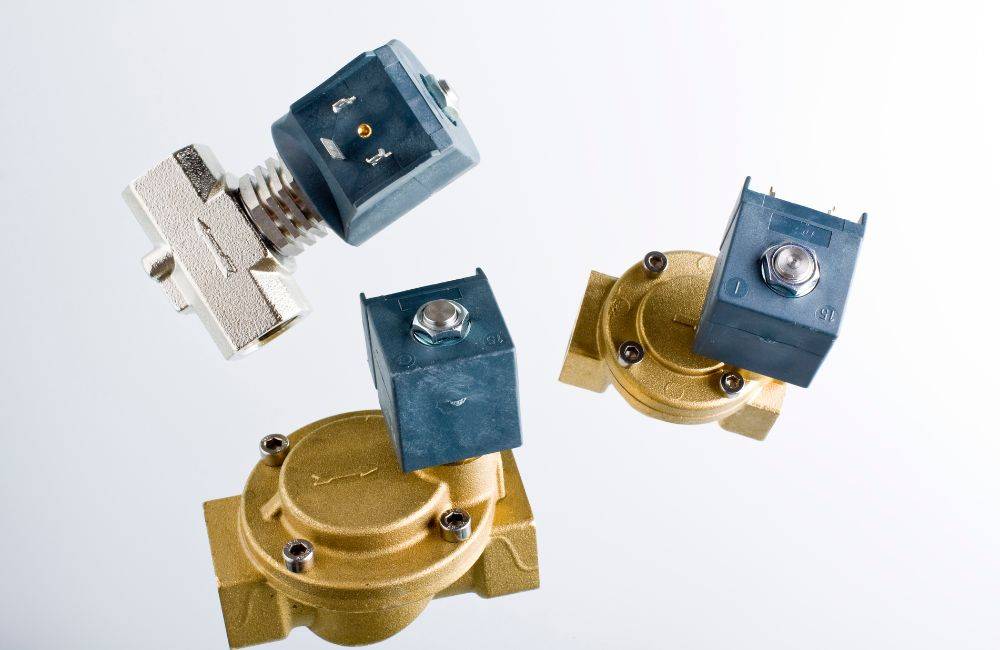

solenoid valve คืออะไร? โซลินอยด์วาล์วทําหน้าที่ อะไร? อุปกรณ์ควบคุมการไหลของของไหล เช่น น้ำ อากาศ หรือก๊าซต่างๆ เป็นต้น โดยมีลักษณะเด่นของโซลินอยด์วาล์ว คือมีขดลวดพันแม่เหล็กทำหน้าที่เป็นตัวกลางร่วมกับพลังงานไฟฟ้า เมื่อมีกระแสไฟฟ้าผ่านขดลวดจะเกิดสนามแม่เหล็กที่ส่งผลให้กลไกภายในทำการปิด-เปิดช่องทางการไหลของของไหลโดยอัตโนมัติ การเลือกใช้โซลินอยด์วาล์วควรพิจารณาวัสดุให้เหมาะสมกับประเภทของไหลที่ใช้งาน เช่น ควรเลือกวัสดุภายนอกเป็นพลาสติกสำหรับงานที่เกี่ยวข้องกับน้ำ หรือใช้ทองเหลืองสำหรับงานที่เกี่ยวข้องกับสารเคมี เพื่อให้เกิดประสิทธิภาพและความปลอดภัยสูงสุดในการใช้งาน

โซลินอยด์วาล์ว มีประเภทอะไรบ้าง?

solenoid valve มี กี่ ประเภท? โดยแต่ละประเภทมีคุณสมบัติที่แตกต่างกันในด้านสถานะเริ่มต้นและพฤติกรรมเมื่อมีหรือไม่มีกระแสไฟฟ้า การเลือกใช้โซลินอยด์วาล์วประเภทใดขึ้นอยู่กับความต้องการเฉพาะของระบบ ระยะเวลาการทำงาน และการประหยัดพลังงาน

Normally closed Solenoid Valve (NC)

วาล์วประเภทนี้จะอยู่ในสถานะปิดเมื่อไม่มีกระแสไฟฟ้า ไม่อนุญาตให้ของไหลผ่าน เมื่อมีการจ่ายกระแสไฟฟ้าเข้าที่ขดลวด จะเกิดสนามแม่เหล็กทำให้ลูกสูบเคลื่อนที่ขึ้นเอาชนะแรงสปริง ทำให้ซีลหลุดและเปิดทางให้ของไหลสามารถไหลผ่านวาล์วได้ วาล์วชนิดนี้เหมาะสำหรับระบบที่ต้องการความปลอดภัยสูง ต้องการให้ของไหลหยุดการไหลเมื่อไม่มีไฟฟ้า

Normally open Solenoid Valve (NO)

วาล์วประเภทนี้จะอยู่ในสถานะเปิดเมื่อไม่มีกระแสไฟฟ้า ให้ของไหลสามารถไหลผ่านได้ เมื่อมีการจ่ายกระแสไฟฟ้า สนามแม่เหล็กที่เกิดขึ้นจะทำให้ลูกสูบเคลื่อนที่ลงมาเอาชนะแรงสปริง ทำให้ซีลปิดที่ปากวาล์วและป้องกันไม่ให้ของไหลผ่าน เหมาะสำหรับการใช้งานที่ต้องการให้วาล์วเปิดเป็นเวลานาน เพราะช่วยประหยัดพลังงาน

Bi-stable Solenoid Valve

วาล์วประเภทนี้สามารถเปลี่ยนสถานะได้ด้วยการจ่ายไฟชั่วคราว หลังจากนั้นจะคงอยู่ในสถานะนั้นโดยไม่ต้องใช้พลังงานอย่างต่อเนื่อง ไม่จำเป็นต้องเป็นสถานะเปิดหรือปิดตามปกติ เพราะจะคงอยู่ในสถานะปัจจุบันเมื่อไม่มีการจ่ายไฟ การทำงานเช่นนี้เป็นไปได้โดยการใช้แม่เหล็กถาวรแทนการใช้สปริง ทำให้ประหยัดพลังงานอย่างมาก เหมาะสำหรับระบบที่ต้องการความประหยัดพลังงานสูง

หลักการทำงานของโซลินอยด์วาล์ว

โซลินอยด์วาล์วทำงานโดยอาศัยหลักการของแม่เหล็กไฟฟ้า ประกอบด้วยสองส่วนหลักคือ โซลินอยด์และตัววาล์ว โดยโซลินอยด์ประกอบด้วยขดลวดอุปนัยทางแม่เหล็กไฟฟ้าที่พันรอบแกนเหล็กกลางหรือลูกสูบ เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด จะเกิดสนามแม่เหล็กที่ดึงลูกสูบให้เคลื่อนที่ เอาชนะแรงสปริง ทำให้วาล์วเปิดหรือปิดตามการออกแบบ โดยวาล์วแบ่งเป็นสองประเภทคือ แบบเปิดตามปกติ (ไม่มีไฟจะเปิด) และแบบปิดตามปกติ (ไม่มีไฟจะปิด) โซลินอยด์วาล์วมีการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ ด้วยหลักการทำงานที่แตกต่างกันไปตามความเหมาะสม ได้แก่ การทำงานแบบโดยตรง แบบทางอ้อม และแบบผสม เพื่อรองรับแรงดันและอัตราการไหลที่แตกต่างกันRetryClaude can make mistakes. Please double-check responses.

คุณสมบัติหลักของโซลินอยด์วาล์ว

โซลินอยด์วาล์วมีคุณสมบัติพิเศษหลายประการที่ช่วยเพิ่มประสิทธิภาพการทำงาน ประหยัดพลังงาน และตอบสนองความต้องการใช้งานที่หลากหลาย คุณสมบัติเหล่านี้ได้รับการพัฒนาเพื่อแก้ไขข้อจำกัดของวาล์วทั่วไปและเพิ่มความสามารถในการรองรับงานเฉพาะทาง ทำให้โซลินอยด์วาล์วเป็นทางเลือกที่เหมาะสมสำหรับระบบที่ต้องการความแม่นยำ ความน่าเชื่อถือ และการควบคุมที่มีประสิทธิภาพ

• การลดพลังงานไฟฟ้า: ใช้กระแสไฟสั้นเพื่อเปิดหรือปิดวาล์ว แล้วลดพลังงานลงเพื่อรักษาตำแหน่งของวาล์ว ช่วยประหยัดพลังงานอย่างมาก
• การล็อค: ใช้พัลส์ไฟฟ้าสั้นๆ ร่วมกับแม่เหล็กถาวรเพื่อรักษาตำแหน่งของลูกสูบโดยไม่ต้องใช้พลังงานอย่างต่อเนื่อง เหมาะสำหรับงานที่มีการสลับความถี่ต่ำ ช่วยลดการใช้พลังงานและความร้อน
• แรงดันสูง: มีรุ่นที่ออกแบบเป็นพิเศษสำหรับระบบแรงดันสูงสุดถึง 250 บาร์
• การแทนที่ด้วยตนเอง: เพิ่มความปลอดภัยและความสะดวกในการทดสอบ การบำรุงรักษา หรือกรณีไฟฟ้าดับ บางรุ่นจะไม่สามารถควบคุมด้วยไฟฟ้าได้เมื่อล็อคการควบคุมด้วยตนเอง
• การแยก Media: แยกส่วนของของไหลออกจากส่วนการทำงานของวาล์ว เหมาะสำหรับระบบที่มีของไหลปนเปื้อนเล็กน้อย
• สุญญากาศ: มีรุ่นที่เหมาะสำหรับระบบสุญญากาศหยาบที่ไม่ต้องการส่วนต่างของแรงดันขั้นต่ำ และรุ่นพิเศษสำหรับข้อกำหนดอัตราการรั่วไหลที่เข้มงวด
• เวลาตอบสนองที่ปรับได้: สามารถปรับเวลาในการเปิดหรือปิดวาล์วได้ ซึ่งช่วยป้องกันปัญหาค้อนน้ำในระบบ
• การป้อนกลับตำแหน่ง: สามารถแสดงสถานะการสลับของวาล์วด้วยการป้อนกลับตำแหน่งทางไฟฟ้าหรือแสง เป็นสัญญาณไบนารีหรือ NAMUR
• เสียงรบกวนต่ำ: มีการออกแบบพิเศษเพื่อลดเสียงรบกวนระหว่างการปิดวาล์ว เหมาะสำหรับสภาพแวดล้อมที่ต้องการความเงียบ

วิธีการเลือกใช้โซลินอยด์วาล์ว

การเลือกโซลินอยด์วาล์วที่เหมาะสมเป็นปัจจัยสำคัญที่จะส่งผลต่อประสิทธิภาพและความน่าเชื่อถือของระบบควบคุมการไหล การพิจารณาปัจจัยต่างๆ อย่างรอบคอบจะช่วยให้ได้วาล์วที่มีคุณภาพ ตรงกับความต้องการใช้งาน และมีอายุการใช้งานที่ยาวนาน นอกจากนี้ยังช่วยประหยัดค่าใช้จ่ายในระยะยาวจากการลดความเสี่ยงในการเสียหายหรือการทำงานที่ผิดพลาดของระบบ

1. ทำความเข้าใจประเภทของงาน: ศึกษาโหลดงานและความต้องการเฉพาะของระบบให้ชัดเจน เพื่อให้สามารถเลือกวาล์วได้ถูกต้องและเหมาะสมกับการใช้งาน
2. เลือกวาล์วที่ได้มาตรฐาน: พิจารณาวาล์วที่ผลิตได้คุณภาพ ได้รับความนิยมและความไว้วางใจจากผู้บริโภค มีการรับประกันคุณภาพจากผู้ผลิตที่น่าเชื่อถือ
3. พิจารณาคุณสมบัติพิเศษ: เลือกวาล์วที่มีคุณสมบัติพิเศษที่เหมาะกับงาน เช่น การประหยัดพลังงาน การทนแรงดันสูง หรือการควบคุมเวลาตอบสนอง ซึ่งจะช่วยเพิ่มประสิทธิภาพของระบบ
4. ตรวจสอบความเข้ากันได้กับแหล่งจ่ายไฟฟ้า: เลือกวาล์วที่ทำงานได้ดีกับแหล่งจ่ายไฟฟ้าที่มีอยู่ ทั้งในแง่ของแรงดันไฟฟ้า (AC/DC) และกำลังไฟฟ้าที่ต้องการ
5. ทดสอบก่อนใช้งานจริง: ต้องมีการทดสอบโซลินอยด์วาล์วอย่างละเอียดก่อนนำไปติดตั้งและใช้งานจริง เพื่อตรวจสอบการทำงาน รอยรั่ว และความผิดปกติต่างๆ ที่อาจเกิดขึ้น

การใช้งานโซลินอยด์วาล์ว

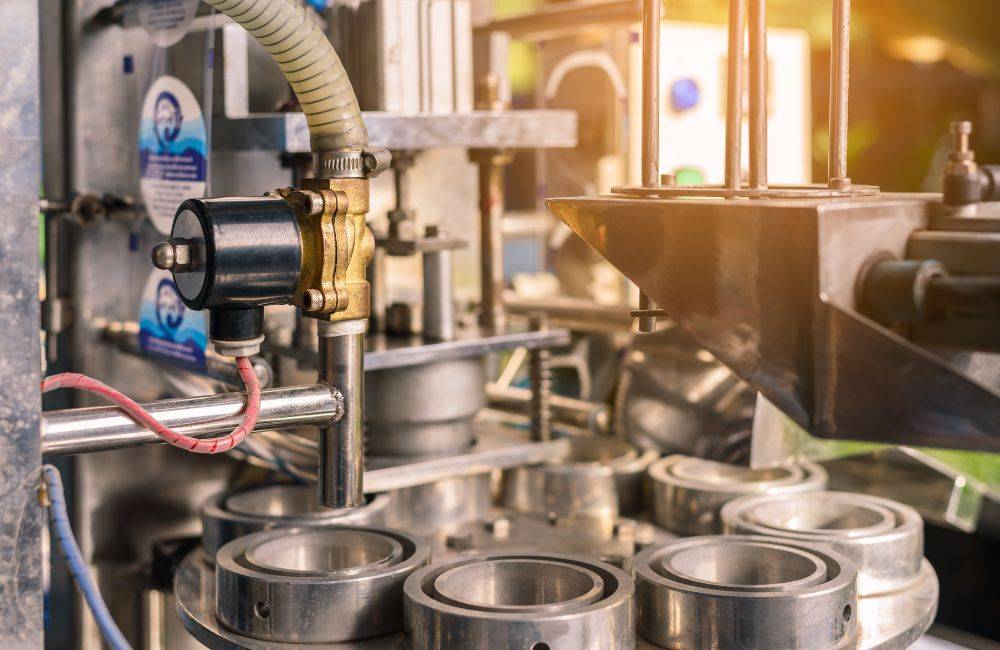

โซลินอยด์วาล์วมีการใช้งานอย่างแพร่หลายในหลากหลายอุตสาหกรรมและระบบต่างๆ ในชีวิตประจำวัน เนื่องจากความสามารถในการควบคุมการไหลของของเหลวและก๊าซอย่างอัตโนมัติและแม่นยำ ไม่ว่าจะเป็นในบ้านเรือน อาคารพาณิชย์ หรือโรงงานอุตสาหกรรม โซลินอยด์วาล์วช่วยเพิ่มประสิทธิภาพ ความปลอดภัย และความสะดวกในการทำงานของระบบต่างๆ มากมาย

• ระบบทำความเย็น: ใช้โซลินอยด์วาล์วในการสลับทิศทางการไหลของสารทำความเย็น ช่วยให้สามารถทำความเย็นในฤดูร้อนและให้ความร้อนในฤดูหนาว
• ระบบชลประทาน: ใช้โซลินอยด์วาล์วที่มีการควบคุมแบบอัตโนมัติเพื่อจัดการการไหลของน้ำในพื้นที่เกษตรกรรม
• เครื่องใช้ไฟฟ้าในครัวเรือน: เครื่องล้างจานและเครื่องซักผ้าใช้โซลินอยด์วาล์วในการควบคุมการไหลของน้ำในขั้นตอนต่างๆ ของการทำงาน
• ระบบปรับอากาศ: ใช้โซลินอยด์วาล์วในการควบคุมความดันของอากาศ ช่วยรักษาอุณหภูมิและความชื้นให้เหมาะสม
• ระบบความปลอดภัย: โซลินอยด์วาล์วถูกใช้ในระบบล็อคอัตโนมัติสำหรับประตู เพื่อควบคุมการเข้าออกพื้นที่
• อุปกรณ์ทางการแพทย์: อุปกรณ์ทางการแพทย์และทันตกรรมใช้โซลินอยด์วาล์วในการควบคุมทิศทางและความดันของของเหลวอย่างแม่นยำ

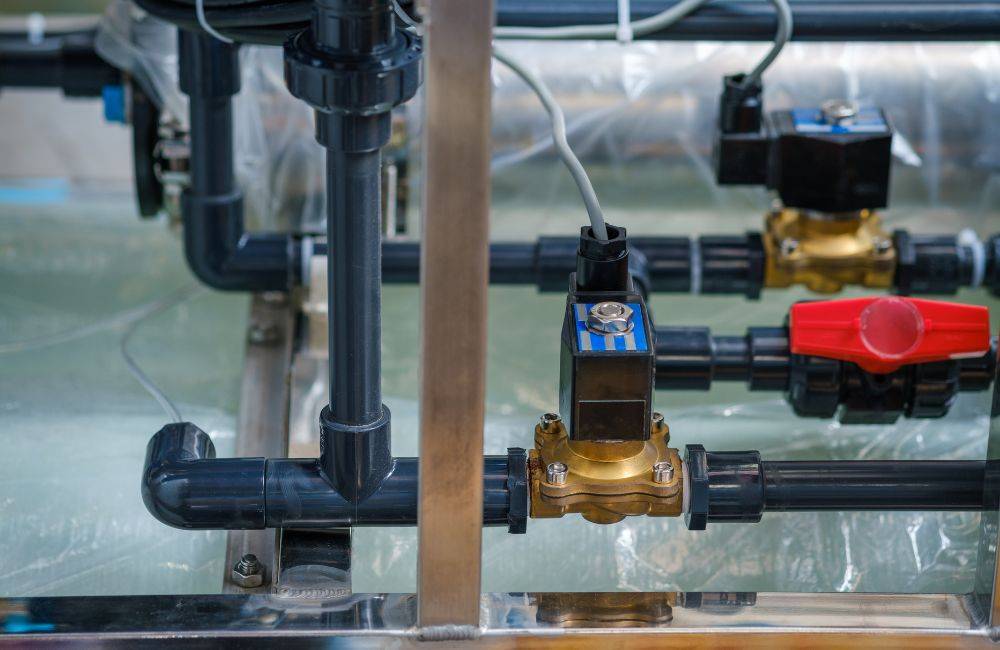

• ระบบจัดการน้ำ: ถังเก็บน้ำใช้โซลินอยด์วาล์วน้ำร่วมกับสวิตช์ลอยเพื่อควบคุมการไหลเข้าหรือออกของน้ำโดยอัตโนมัติ
• ธุรกิจบริการ: ระบบล้างรถใช้โซลินอยด์วาล์วในการควบคุมการไหลของน้ำและสบู่ ช่วยให้กระบวนการล้างเป็นไปอย่างมีประสิทธิภาพ
• การทำความสะอาดอุตสาหกรรม: อุปกรณ์ทำความสะอาดอุตสาหกรรมใช้โซลินอยด์วาล์วน้ำเพื่อควบคุมการฉีดน้ำหรือสารทำความสะอาดแรงดันสูง

การติดตั้งโซลินอยด์วาล์ว ต้องระวังอะไรบ้าง?

หากติดตั้งไม่ถูกวิธีอาจทำให้วาล์วทำงานผิดพลาด เกิดความเสียหาย หรือมีอายุการใช้งานที่สั้นลง นอกจากนี้ยังอาจก่อให้เกิดอันตรายต่อระบบและผู้ใช้งานได้ ดังนั้นควรคำนึงถึงข้อควรระวังต่างๆ เพื่อให้การติดตั้งเป็นไปอย่างปลอดภัยและมีประสิทธิภาพสูงสุด

• ศึกษาข้อมูลให้ละเอียด: ควรทำความเข้าใจคู่มือการติดตั้งและคุณสมบัติของโซลินอยด์วาล์วอย่างละเอียดก่อนเริ่มการติดตั้ง เพื่อให้มั่นใจว่าเลือกวาล์วได้เหมาะสมกับการใช้งาน
• ตรวจสอบความดันของระบบ: ควรทราบค่าความดันสูงสุดของของไหลในระบบเพื่อเลือกวาล์วที่สามารถทนความดันได้เพียงพอ ป้องกันปัญหาโซลินอยด์วาล์วไม่ทำงานหรือเสียหาย
• ตรวจสอบกำลังไฟฟ้า: ควรทราบกำลังไฟฟ้าที่เหมาะสมในการควบคุมวาล์ว เพื่อป้องกันการไหม้หรือความเสียหายของขดลวดโซลินอยด์เนื่องจากกระแสไฟฟ้าที่ไม่เหมาะสม
• เตรียมระบบท่อให้พร้อม: ตรวจสอบความเรียบร้อยของระบบท่อส่งน้ำหรือของไหลให้พร้อมก่อนการติดตั้ง ทำความสะอาดและกำจัดสิ่งสกปรกที่อาจขัดขวางการทำงานของวาล์ว
• เลือกตำแหน่งติดตั้งที่เหมาะสม: ติดตั้งโซลินอยด์วาล์วในบริเวณที่สามารถเข้าถึงได้ง่ายเพื่อการบำรุงรักษา อยู่ในที่ที่มีการระบายความร้อนที่ดี และป้องกันจากสภาพแวดล้อมที่อาจเป็นอันตราย เช่น ความชื้นสูงหรือสารเคมีกัดกร่อน

สนใจ โซลินอยด์วาล์ว ติดต่อซื้อจาก SCMA ได้แล้ววันนี้!

โซลินอยด์วาล์วเป็นอุปกรณ์สำคัญที่ช่วยให้ระบบควบคุมของไหลทำงานได้อย่างมีประสิทธิภาพและแม่นยำ บริษัท SCMA เป็นผู้จัดจำหน่ายโซลินอยด์วาล์วคุณภาพสูงที่ผ่านการรับรองมาตรฐานอุตสาหกรรม พร้อมทั้งให้บริการคำปรึกษา การเลือกใช้งาน การติดตั้ง และการบำรุงรักษาอย่างครบวงจร

เรามีโซลินอยด์วาล์วหลากหลายประเภทและขนาดให้เลือกตามความต้องการของลูกค้า ไม่ว่าจะเป็นระบบแรงดันต่ำ แรงดันสูง ใช้งานกับน้ำ น้ำมัน หรือก๊าซ รวมถึงวาล์วสำหรับอุตสาหกรรมเฉพาะทาง เช่น อาหาร เครื่องดื่ม หรือยา

ทีมวิศวกรผู้เชี่ยวชาญของเราพร้อมให้คำแนะนำในการเลือกโซลินอยด์วาล์วที่เหมาะสมกับการใช้งานของคุณ เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพสูงสุด และมีอายุการใช้งานยาวนาน ติดต่อ SCMA วันนี้ เพื่อรับคำปรึกษาและใบเสนอราคาโดยไม่มีค่าใช้จ่าย!

สรุป

โซลินอยด์วาล์วเป็นอุปกรณ์ที่มีความสำคัญในระบบควบคุมการไหลของของเหลวและก๊าซในงานอุตสาหกรรมและการใช้งานทั่วไป ด้วยคุณสมบัติที่โดดเด่น เช่น ความเร็วในการตอบสนอง ความแม่นยำสูง และความสามารถในการทำงานอัตโนมัติ ทำให้โซลินอยด์วาล์วเป็นทางเลือกที่เหมาะสมสำหรับระบบควบคุมสมัยใหม่

การเลือกใช้โซลินอยด์วาล์วที่เหมาะสมและการติดตั้งอย่างถูกต้องเป็นสิ่งสำคัญที่จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและมีอายุการใช้งานยาวนาน บริษัท SCMA พร้อมให้บริการเกี่ยวกับโซลินอยด์วาล์วแบบครบวงจร ตั้งแต่การให้คำปรึกษา การเลือกใช้งาน การติดตั้ง ไปจนถึงการบำรุงรักษา ด้วยทีมงานมืออาชีพและผลิตภัณฑ์คุณภาพสูง เราพร้อมเป็นส่วนหนึ่งในความสำเร็จของโครงการของคุณ ติดต่อเราวันนี้ เพื่อรับคำปรึกษาด้านโซลินอยด์วาล์ว

คำถามที่พบบ่อย

หลักการการทํางานของโซลินอยด์วาล์ว คืออะไร?

โซลินอยด์วาล์วทำงานตามหลักการของแม่เหล็กไฟฟ้า เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด จะเกิดสนามแม่เหล็กที่ดึงแกนเหล็ก (Plunger) ให้เคลื่อนที่ ซึ่งส่งผลให้วาล์วเปิดหรือปิด ขึ้นอยู่กับประเภทของวาล์ว สำหรับวาล์วแบบ Normally Closed จะเปิดเมื่อมีกระแสไฟฟ้า และปิดเมื่อไม่มีกระแสไฟฟ้า ส่วนวาล์วแบบ Normally Open จะปิดเมื่อมีกระแสไฟฟ้า และเปิดเมื่อไม่มีกระแสไฟฟ้า

โซลินอยด์วาล์ว 24 V กินกระแสกี่แอมพ์?

โซลินอยด์วาล์วไฟฟ้า 24V โดยทั่วไปจะใช้กระแสไฟฟ้าประมาณ 0.1-1.2 แอมป์ ขึ้นอยู่กับขนาดและประเภทของวาล์ว วาล์วขนาดเล็กอาจใช้กระแสเพียง 100-300 มิลลิแอมป์ ในขณะที่วาล์วขนาดใหญ่หรือแรงดันสูงอาจใช้กระแสถึง 1-1.2 แอมป์ นอกจากนี้ กระแสขณะเริ่มทำงาน (Inrush current) มักจะสูงกว่ากระแสขณะทำงานปกติ (Holding current) ประมาณ 3-10 เท่า จึงควรพิจารณาค่านี้ในการออกแบบระบบจ่ายไฟและวงจรป้องกัน

วาล์วโซลินอยด์ทํางานอย่างไร?

วาล์วโซลินอยด์ทำงานได้สองลักษณะหลัก คือ:

1. วาล์วแบบ Direct Acting: เมื่อมีกระแสไฟฟ้าผ่านขดลวด สนามแม่เหล็กจะดึงแกนเหล็กที่เชื่อมต่อกับวาล์วโดยตรง ทำให้วาล์วเปิดหรือปิด เหมาะกับระบบที่มีแรงดันต่ำถึงปานกลาง
2. วาล์วแบบ Pilot Operated: ใช้แรงดันของของไหลช่วยในการเปิดปิดวาล์ว โดยโซลินอยด์จะควบคุมวาล์วขนาดเล็ก (Pilot valve) ซึ่งจะปล่อยให้แรงดันของของไหลช่วยเปิดวาล์วหลัก เหมาะกับระบบที่มีแรงดันสูงหรือต้องการอัตราการไหลสูง

เมื่อกระแสไฟฟ้าหยุดไหล สปริงจะดันแกนเหล็กกลับสู่ตำแหน่งเดิม ทำให้วาล์วกลับสู่สถานะเริ่มต้น (NC หรือ NO)

โซลินอยด์ในอุปกรณ์นิวเมติกส์มีหน้าที่อะไร?

โซลินอยด์วาล์วลม ในอุปกรณ์นิวเมติกส์มีหน้าที่ควบคุมการไหลของอากาศอัดในระบบ โดยทำหน้าที่เปิดหรือปิดทางเดินของอากาศอัด หรือเปลี่ยนทิศทางการไหลของอากาศอัด เพื่อควบคุมการทำงานของอุปกรณ์นิวเมติกส์อื่นๆ เช่น กระบอกสูบ มอเตอร์ลม หรือคลัตช์ลม โซลินอยด์ลมในระบบนิวเมติกส์มักเป็นแบบ 2/2, 3/2, 4/2, หรือ 5/2 ซึ่งตัวเลขแรกหมายถึงจำนวนช่องทางเชื่อมต่อ และตัวเลขที่สองหมายถึงจำนวนตำแหน่งการทำงาน นอกจากนี้ โซลินอยด์ยังช่วยในการเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล ทำให้สามารถควบคุมระบบนิวเมติกส์ด้วยสัญญาณไฟฟ้าจากระบบควบคุมอัตโนมัติได้
