Spectrum Analyzers คืออะไร มีกี่ประเภท ใช้งานอย่างไร?

Spectrum Analyzers หรือเครื่องวิเคราะห์สเปกตรัม เป็นเครื่องมือวัดและวิเคราะห์ทางอิเล็กทรอนิกส์ที่มีความสำคัญอย่างยิ่งในยุคเทคโนโลยีการสื่อสารและอิเล็กทรอนิกส์ขั้นสูง โดยทำหน้าที่ตรวจวัด วิเคราะห์ และแสดงผลองค์ประกอบทางความถี่ของสัญญาณอิเล็กทรอนิกส์ บทความนี้จะพาคุณทำความเข้าใจเกี่ยวกับเครื่องมือสำคัญนี้ ตั้งแต่หลักการทำงาน ประเภท ข้อดี และการประยุกต์ใช้ในอุตสาหกรรมต่างๆ

Spectrum Analyzers คืออะไร?

Spectrum Analyzers คืออุปกรณ์ที่มีความสามารถในการวัดสัญญาณในย่านความถี่สูงมากๆ เช่นความถี่จากเสาอากาศ หรือ VCO และมีความสามารถพิเศษในการปรับรูป IQ ให้อยู่ในระดับที่ถูกต้อง ซึ่งเป็นสิ่งที่เครื่องมือทั่วไปไม่สามารถทำได้ เครื่องมือชั้นสูงนี้ช่วยให้วิศวกรและนักวิทยาศาสตร์สามารถมองเห็นโลกของคลื่นความถี่ที่ไม่สามารถมองเห็นได้ด้วยตาเปล่า โดยแสดงผลในรูปแบบกราฟความสัมพันธ์ระหว่างความถี่และความเข้มของสัญญาณ

Spectrum Analyzers มีหน้าที่หลักทำอะไร?

Spectrum Analyzer ทำหน้าที่หลักในการแปลงโดเมนเวลาของสัญญาณให้เป็นโดเมนความถี่ ช่วยให้เห็นองค์ประกอบความถี่ทั้งหมดที่ประกอบกันเป็นสัญญาณนั้นๆ อุปกรณ์ที่มีความแม่นยำสูงนี้สามารถตรวจวัดและวิเคราะห์สัญญาณตั้งแต่ระดับไมโครโวลต์ถึงโวลต์ และครอบคลุมช่วงความถี่กว้างตั้งแต่กิโลเฮิรตซ์ไปจนถึงหลายกิกะเฮิรตซ์

Spectrum Analyzer ยังมีความสามารถในการวิเคราะห์คุณภาพของสัญญาณ ตรวจจับสัญญาณรบกวนที่ไม่พึงประสงค์ และวินิจฉัยปัญหาในระบบการสื่อสาร อุปกรณ์นี้จึงเป็นเครื่องมือที่ขาดไม่ได้ในการออกแบบ ทดสอบ และบำรุงรักษาระบบไร้สายและอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงในยุคปัจจุบัน

ประเภทของ Spectrum Analyzers

เครื่องวิเคราะห์สเปกตรัมแบ่งออกเป็นสามประเภทหลักตามเทคโนโลยีการออกแบบ แต่ละประเภทมีจุดแข็งและการประยุกต์ใช้งานที่แตกต่างกัน โดยพัฒนาการของเทคโนโลยีได้ปรับปรุงความสามารถและประสิทธิภาพให้ตอบสนองความต้องการที่หลากหลายในงานวิศวกรรมทางคลื่นความถี่

เครื่องวิเคราะห์สเปกตรัมกวาด (SA)

เครื่องวิเคราะห์ประเภทนี้ใช้เทคโนโลยี superheterodyne แบบดั้งเดิม ที่ทำงานด้วยการกวาดตัวกรองแถบความถี่ผ่านช่วงความถี่ที่ต้องการวิเคราะห์ทีละจุด ทำให้ได้ค่าพลังงานสัญญาณที่ความถี่นั้นๆ SA มีจุดเด่นที่ช่วงไดนามิกกว้าง ความไวสูง และความแม่นยำในการวัดสัญญาณความถี่เดี่ยว เหมาะสำหรับการวิเคราะห์สัญญาณที่มีความเสถียรและการทดสอบที่ต้องการความแม่นยำสูง

เครื่องวิเคราะห์สัญญาณเวกเตอร์ (VSA)

VSA เพิ่มความสามารถในการวัดทั้งขนาดและเฟสของสัญญาณ โดยใช้การประมวลผลสัญญาณดิจิทัล เครื่องมือนี้บันทึกรูปคลื่นสัญญาณ RF แล้วนำมาประมวลผลเพื่อการดีโมดูเลต วิเคราะห์ และแสดงผล เหมาะอย่างยิ่งสำหรับการวิเคราะห์สัญญาณการสื่อสารดิจิทัลสมัยใหม่ที่ใช้การมอดูเลตซับซ้อน อย่างไรก็ตาม VSA มีข้อจำกัดในการตรวจจับเหตุการณ์ชั่วขณะและสัญญาณที่มีความแตกต่างของระดับพลังงานมาก

เครื่องวิเคราะห์สเปกตรัมตามเวลาจริง (RSA)

RSA เป็นเทคโนโลยีล่าสุดที่ทำงานด้วยการประมวลผลสัญญาณดิจิทัลแบบเรียลไทม์ก่อนการบันทึกข้อมูล ทำให้สามารถตรวจจับและวิเคราะห์เหตุการณ์ที่เกิดขึ้นชั่วขณะหรือเกิดขึ้นไม่บ่อยที่เครื่องมือประเภทอื่นมองไม่เห็น ข้อมูลที่สำคัญจะถูกเก็บไว้สำหรับการวิเคราะห์เชิงลึกข้ามโดเมนในภายหลัง ทำให้ RSA เหมาะอย่างยิ่งสำหรับการตรวจสอบการรบกวนชั่วคราว การโดดขึ้นของสัญญาณความถี่ และการตรวจสอบคุณภาพสัญญาณในระบบการสื่อสารสมัยใหม่

ข้อดีของ Spectrum Analyzers

สเปคตรัมอนาไลเซอร์ มีความสามารถในการวัดสัญญาณในย่านความถี่สูงมากๆ เช่นความถี่จากเสาอากาศ หรือ VCO และมีความสามารถพิเศษในการปรับรูป IQ ให้อยู่ในระดับที่ถูกต้อง ทำให้สามารถตรวจวัดและวิเคราะห์สัญญาณที่เครื่องมือวัดทั่วไปไม่สามารถจัดการได้ เครื่องมือประสิทธิภาพสูงนี้ช่วยให้วิศวกรสามารถมองเห็นสัญญาณรบกวนแทรกสอด สัญญาณฮาร์มอนิก และการเบี่ยงเบนของความถี่ที่เกิดขึ้นในระบบสื่อสารไร้สาย ซึ่งช่วยในการออกแบบ ทดสอบ และแก้ไขปัญหาได้อย่างมีประสิทธิภาพ

Spectrum Analyzers ทำงานอย่างไร?

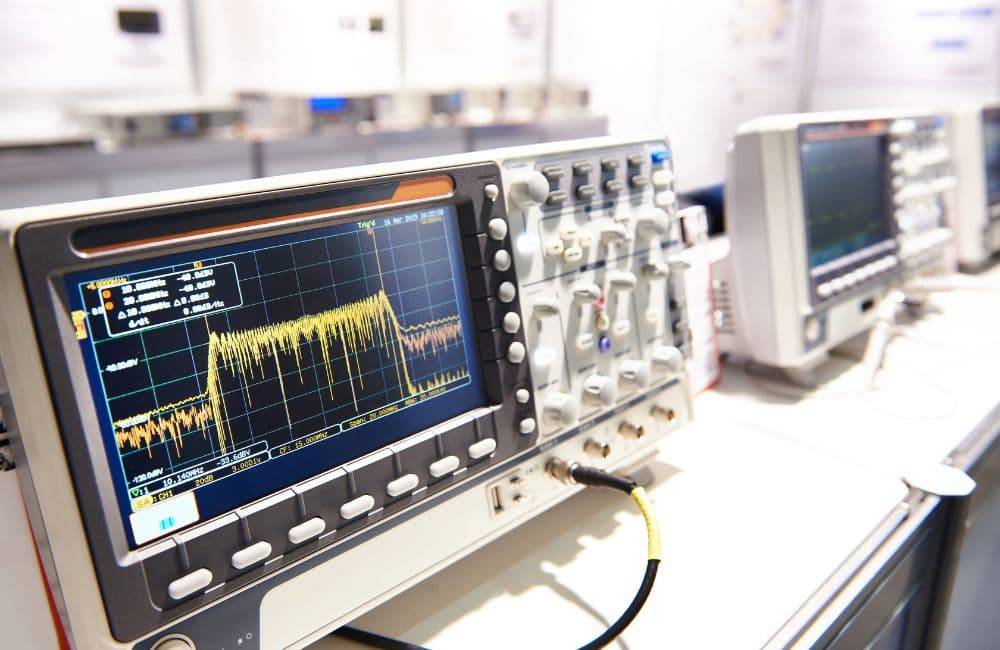

สเปคตรัมอนาไลเซอร์ ทำงานด้วยการแยกองค์ประกอบความถี่ต่างๆ ของสัญญาณออกมาและแสดงเป็นกราฟที่มีแกน X เป็นความถี่ และแกน Y เป็น Amplitude เพื่อให้มองเห็นและวิเคราะห์ได้อย่างชัดเจน ภายในเครื่องมีระบบประมวลผลซับซ้อนที่ทำการแปลงสัญญาณจากโดเมนเวลาให้เป็นโดเมนความถี่ผ่านกระบวนการต่างๆ เช่น การแปลงฟูเรียร์แบบเร็ว (FFT) หรือเทคนิคการกวาดความถี่ เทคโนโลยีขั้นสูงนี้ช่วยให้วิศวกรสามารถสังเกตเห็นพฤติกรรมของคลื่นความถี่ที่ซ่อนอยู่ในสัญญาณ รวมถึงฮาร์มอนิก สัญญาณแทรกสอด และจุดบกพร่องต่างๆ ที่อาจไม่สามารถตรวจพบได้ด้วยเครื่องมือวัดอื่น

การประยุกต์ใช้ Spectrum Analyzers

เครื่องวิเคราะห์สเปกตรัมเป็นเครื่องมือที่มีความสำคัญอย่างยิ่งในหลากหลายอุตสาหกรรมที่เกี่ยวข้องกับคลื่นความถี่ โดยแสดงสัญญาณต่างๆ ในรูปแบบของเส้นแนวตั้ง (pips) บนหน้าจอ ทำให้วิศวกรสามารถตรวจสอบว่าเครื่องส่งสัญญาณไร้สายทำงานในช่วงความถี่ที่ได้รับอนุญาตหรือไม่ อุปกรณ์นี้มีบทบาทสำคัญในการออกแบบและทดสอบ RF การพัฒนาวงจรอิเล็กทรอนิกส์ และการบำรุงรักษาระบบสื่อสาร ด้วยความสามารถในการวัดที่กว้างขวางครอบคลุมทั้งคลื่นความถี่วิทยุและพารามิเตอร์หลากหลายทางไฟฟ้า ทำให้นักวิทยาศาสตร์และวิศวกรสามารถพัฒนาเทคโนโลยีสื่อสารที่มีประสิทธิภาพและเสถียรภาพสูงขึ้นเพื่อตอบสนองความต้องการในยุคดิจิทัล

สนใจ Spectrum Analyzers สามารถซื้อจาก SCMA ได้แล้ววันนี้!

SCMA เป็นผู้นำในการจัดจำหน่าย Spectrum Analyzers คุณภาพสูงจากแบรนด์ชั้นนำระดับโลก เรามีผลิตภัณฑ์ที่ครอบคลุมทุกประเภทการใช้งาน ตั้งแต่รุ่นพื้นฐานสำหรับการศึกษาและการใช้งานทั่วไป ไปจนถึงรุ่นไฮเอนด์สำหรับการวิจัยและพัฒนาขั้นสูง

ทีมผู้เชี่ยวชาญของเราพร้อมให้คำปรึกษาเพื่อช่วยให้คุณเลือก Spectrum Analyzer ที่เหมาะสมที่สุดกับความต้องการและงบประมาณ พร้อมบริการหลังการขายที่ครบวงจร ทั้งการติดตั้ง การฝึกอบรมการใช้งาน การสอบเทียบ และการบำรุงรักษา

SCMA ยังมีบริการให้เช่า Spectrum Analyzers สำหรับโครงการระยะสั้นหรือการทดสอบเฉพาะกิจ ช่วยให้คุณประหยัดค่าใช้จ่ายและยังได้ใช้อุปกรณ์คุณภาพสูง

สรุป

Spectrum Analyzers คือเครื่องมือวัดทางอิเล็กทรอนิกส์ที่มีความสำคัญอย่างยิ่งในยุคดิจิทัลและการสื่อสารไร้สาย ด้วยความสามารถในการวิเคราะห์องค์ประกอบทางความถี่ของสัญญาณ ทำให้วิศวกรและนักวิจัยสามารถพัฒนา ทดสอบ และแก้ไขปัญหาในระบบอิเล็กทรอนิกส์และการสื่อสารได้อย่างมีประสิทธิภาพ

เทคโนโลยี Spectrum Analyzers ได้พัฒนาจากรุ่นดั้งเดิมแบบกวาด (Swept) ไปสู่เทคโนโลยีขั้นสูงอย่าง Vector Signal Analyzers และ Real-time Spectrum Analyzers ที่สามารถวิเคราะห์สัญญาณได้อย่างละเอียดและรวดเร็วมากขึ้น ตอบโจทย์ความต้องการที่หลากหลายในอุตสาหกรรมต่างๆ

SCMA พร้อมเป็นพันธมิตรที่เชื่อถือได้ของคุณในการจัดหา Spectrum Analyzers คุณภาพสูงและบริการที่ครบวงจร ตั้งแต่การให้คำปรึกษาเพื่อเลือกผลิตภัณฑ์ที่เหมาะสม ไปจนถึงการให้บริการหลังการขายที่มีคุณภาพ ทำให้คุณมั่นใจได้ว่าจะได้รับประโยชน์สูงสุดจากการลงทุนในเครื่องมือคุณภาพสูงอย่าง Spectrum Analyzers จาก SCMA

คำถามที่พบบ่อย

Motion Detection คืออะไร?

Motion Detection หรือการตรวจจับความเคลื่อนไหว คือเทคโนโลยีที่ใช้ในการตรวจจับการเคลื่อนที่ของวัตถุหรือบุคคลในพื้นที่ที่กำหนด โดยอาศัยเซ็นเซอร์ประเภทต่างๆ เช่น เซ็นเซอร์อินฟราเรด (PIR) เซ็นเซอร์ไมโครเวฟ หรือการวิเคราะห์ภาพจากกล้อง ซึ่งในบางระบบอาจมีการใช้ Spectrum Analyzers เพื่อวิเคราะห์สัญญาณจากเซ็นเซอร์เหล่านี้ให้มีความแม่นยำมากขึ้น

เซ็นเซอร์ตรวจจับความเคลื่อนไหวคืออะไร?

เซ็นเซอร์ตรวจจับความเคลื่อนไหว หรือ Motion Sensor คืออุปกรณ์ที่ออกแบบมาเพื่อตรวจจับการเคลื่อนที่หรือการเปลี่ยนแปลงในสภาพแวดล้อม โดยมีหลายประเภท เช่น PIR (Passive Infrared), เซ็นเซอร์อัลตราโซนิค, เซ็นเซอร์ไมโครเวฟ และเซ็นเซอร์แบบผสมผสาน ซึ่งเซ็นเซอร์เหล่านี้มักทำงานในย่านความถี่ที่แตกต่างกัน และอาจต้องมีการวิเคราะห์สัญญาณด้วย Spectrum Analyzers ในขั้นตอนการออกแบบและทดสอบ

Motion Sensor แบบไหนดี?

การเลือก Motion Sensor ที่ดีขึ้นอยู่กับวัตถุประสงค์การใช้งาน สภาพแวดล้อม และงบประมาณ โดยทั่วไป:

• PIR Sensor: เหมาะสำหรับการตรวจจับมนุษย์ในอาคาร ราคาไม่แพง ประหยัดพลังงาน
• Microwave Sensor: สามารถทะลุผ่านวัสดุได้ เหมาะกับพื้นที่ที่มีสิ่งกีดขวาง
• Ultrasonic Sensor: เหมาะสำหรับพื้นที่จำกัดที่ต้องการความแม่นยำสูง
• Dual-Technology Sensor: รวมเทคโนโลยีหลายแบบ เช่น PIR+Microwave ให้ความแม่นยำสูงและลดการทำงานผิดพลาด

การเลือกเซ็นเซอร์ที่เหมาะสมอาจต้องอาศัยการวิเคราะห์ด้วย Spectrum Analyzers เพื่อตรวจสอบการทำงานในสภาพแวดล้อมจริงและป้องกันการรบกวนจากอุปกรณ์อื่น

เซ็นเซอร์ PIR ทํางานอย่างไร?

เซ็นเซอร์ PIR (Passive Infrared) ทำงานโดยการตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรดในพื้นที่ที่ตรวจจับ ทุกวัตถุที่มีอุณหภูมิสูงกว่าศูนย์องศาสัมบูรณ์จะปล่อยรังสีอินฟราเรด โดยเฉพาะร่างกายมนุษย์ที่มีอุณหภูมิประมาณ 37°C

เมื่อมนุษย์เคลื่อนที่ผ่านพื้นที่ตรวจจับ เซ็นเซอร์จะตรวจพบการเปลี่ยนแปลงของรูปแบบรังสีอินฟราเรด ผ่านเลนส์ Fresnel ที่แบ่งพื้นที่ตรวจจับเป็นโซนต่างๆ และส่งสัญญาณไปยังวงจรประมวลผลเพื่อตัดสินว่ามีการเคลื่อนไหวเกิดขึ้นหรือไม่

ในการออกแบบและทดสอบเซ็นเซอร์ PIR ขั้นสูง มักมีการใช้ Spectrum Analyzers เพื่อวิเคราะห์การตอบสนองต่อความถี่และการกรองสัญญาณรบกวน เพื่อให้เซ็นเซอร์มีความแม่นยำสูงและลดการทำงานผิดพลาด
