อุปกรณ์นิวเมติกส์มีอะไรบ้าง คือคำถามยอดฮิตเมื่อเครื่องจักรลมทำงานสะดุด กระบอกสูบค้าง ช่างหน้างานเรียกชื่ออะไหล่ผิดสเปกทำให้การแก้ไขใน ระบบนิวเมติกส์ ล่าช้า เราขอเสนอคู่มือเจาะลึกชิ้นส่วน นิวเมติกส์ พร้อมโซลูชันสั่งซื้ออะไหล่กลุ่ม pneumatic ผ่านออนไลน์จาก SCMA ทีมวิศวกรตัวจริงช่วยรีวิวสเปกให้ทุกชิ้น ป้องกันการซื้อผิดรุ่นร้อยเปอร์เซ็นต์

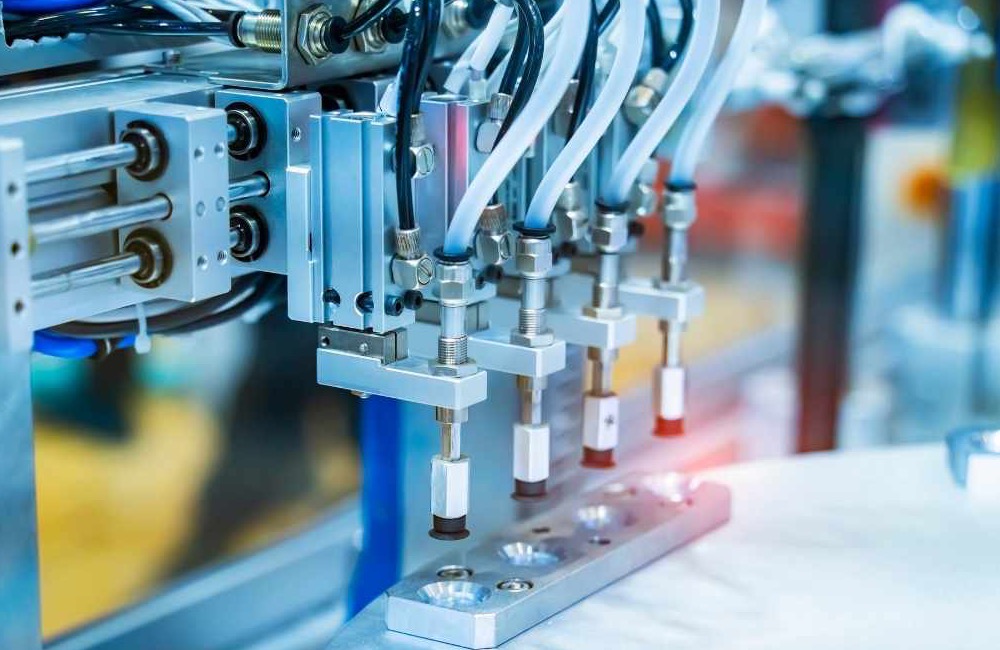

pneumatic คือ อะไร ทำไมโรงงานถึงนิยมใช้ เครื่องนิวเมติก
ก่อนจะไปเจาะลึกว่า อุปกรณ์นิวเมติกส์มีอะไรบ้าง ขออธิบายหลักการทำงานเบื้องต้นให้ฝ่ายจัดซื้อเข้าใจตรงกัน pneumatic คือ ระบบการส่งถ่ายกำลังโดยอาศัยความดันของอากาศอัด (Compressed Air) กลไกนี้ทำหน้าที่เปลี่ยนพลังงานลมให้กลายเป็นพลังงานกลเพื่อขับเคลื่อนเครื่องจักร เครื่องนิวเมติก ตอบโจทย์อุตสาหกรรมสมัยใหม่ ให้ความเร็วสูง สะอาด ปลอดภัยจากความเสี่ยงเรื่องประกายไฟ ระบบนี้ดูแลรักษาง่ายมาก จึงเหมาะกับงานประกอบชิ้นส่วนและเครื่องจักรในไลน์บรรจุภัณฑ์

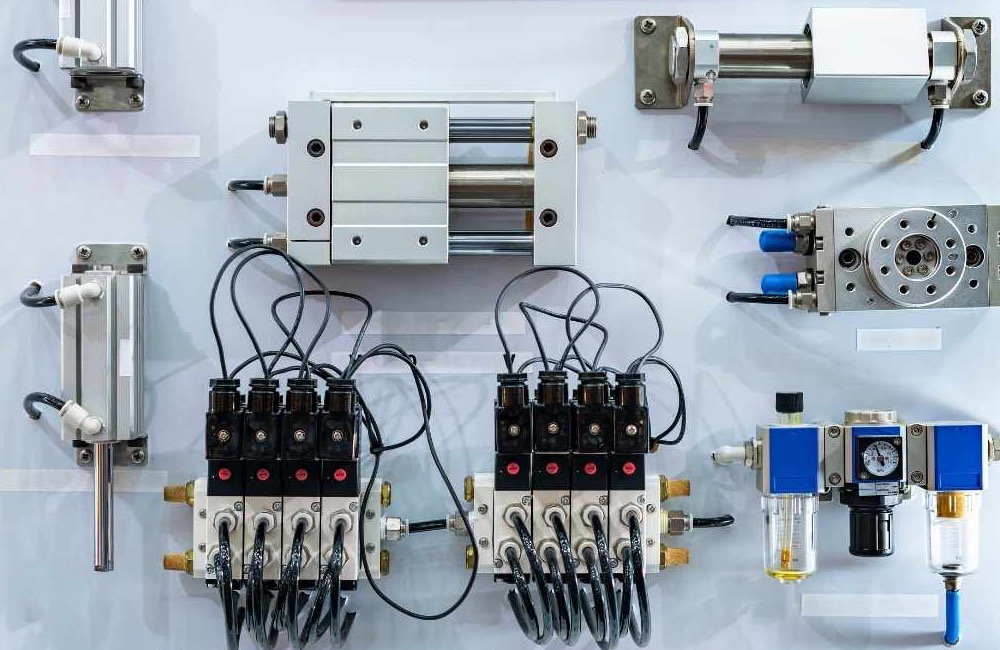

เจาะลึก อุปกรณ์นิวเมติกส์มีอะไรบ้าง จัดหมวดหมู่ตามหน้าที่ในวงจร
การทำความเข้าใจภาพรวมของวงจรลมตั้งแต่ต้นทางไปจนถึงปลายทางเป็นสิ่งสำคัญ วิศวกรต้องรู้หน้าที่ของ อุปกรณ์ในระบบนิวเมติกส์ เพื่อวิเคราะห์จุดเสีย (Troubleshooting) ได้ถูกต้องแม่นยำ
- ระบบจ่ายลมต้นทางเริ่มต้นที่ปั๊มลม (Air Compressor) ทำหน้าที่อัดอากาศรอบตัวให้มีความดันสูงส่งเข้าไปเก็บไว้ในถังพักลมเพื่อรอการใช้งาน
- ชุดเตรียมลมอัด (FRL Unit) รับหน้าที่ดักจับน้ำและฝุ่นผงที่ปะปนมากับลมอัด ป้องกันสิ่งสกปรกหลุดเข้าไปทำลายซีลยางของวาล์วและกระบอกสูบ
- วาล์วควบคุมทิศทาง (Directional Control Valve) ทำหน้าที่เป็นสมองกลคอยเปิดปิดและกำหนดทิศทางการไหลของลมตามคำสั่งจากตู้คอนโทรล
- อุปกรณ์ขับเคลื่อน (Actuator) ซึ่งก็คือกระบอกสูบหรือมอเตอร์ลม รับแรงดันจากวาล์วเพื่อเปลี่ยนเป็นแรงผลักหรือดึงชิ้นงานในสายการผลิต
- กลุ่มอุปกรณ์เสริมประกอบด้วยสายลม ข้อต่อสวมเร็ว และตัวเก็บเสียง ช่วยเติมเต็มให้การทำงานของวงจรมีความสมบูรณ์และปลอดภัย
ชุดเตรียมลมอัด (FRL Unit) ด่านแรกของการปกป้อง นิวเมติกส์
ลมอัดจากปั๊มเมนของโรงงานเต็มไปด้วยฝุ่นผงและละอองน้ำ ช่างซ่อมบำรุงต้องติดตั้งชุดกรองลม (Filter) ตัวปรับแรงดัน (Regulator) รวมตึงตัวจ่ายน้ำมัน (Lubricator) ดักไว้หน้าเครื่องจักรเสมอ อุปกรณ์ชุดนี้เปรียบเสมือนด่านหน้าคอยฟอกอากาศให้สะอาด ปรับแรงดันลมให้นิ่งสม่ำเสมอ การดักจับสิ่งสกปรกช่วยป้องกันซีลยางภายใน อุปกรณ์นิวเมติก ฉีกขาดก่อนเวลาอันควร การละเลยจุดนี้จะทำให้ชิ้นส่วน นิวเมติกส์ อายุสั้นลงอย่างเห็นได้ชัด
วาล์วควบคุมทิศทาง สมองกลสั่งการ อุปกรณ์นิวเมติก
โซลินอยด์วาล์ว (Solenoid Valve) ทำหน้าที่เป็นสวิตช์เปิดปิดทางลมในวงจร pneumatic อุปกรณ์ตัวนี้รับสัญญาณไฟฟ้าจาก PLC เพื่อสั่งให้ลมอัดวิ่งไปดัน กระบอกนิวเมติก ตามจังหวะเวลาที่โปรแกรมตั้งไว้ วิศวกรผู้ออกแบบต้องเลือกสเปกวาล์วแบบ 3/2, 5/2 หรือ 5/3 ทางให้ตรงกับรูปแบบการทำงานของเครื่องจักรหน้างาน การเลือกวาล์วผิดประเภทจะทำให้ลมวิ่งสวนทาง กระบอกสูบจะทำงานผิดเพี้ยนจนเกิดความเสียหายต่อชิ้นงานบนสายพาน

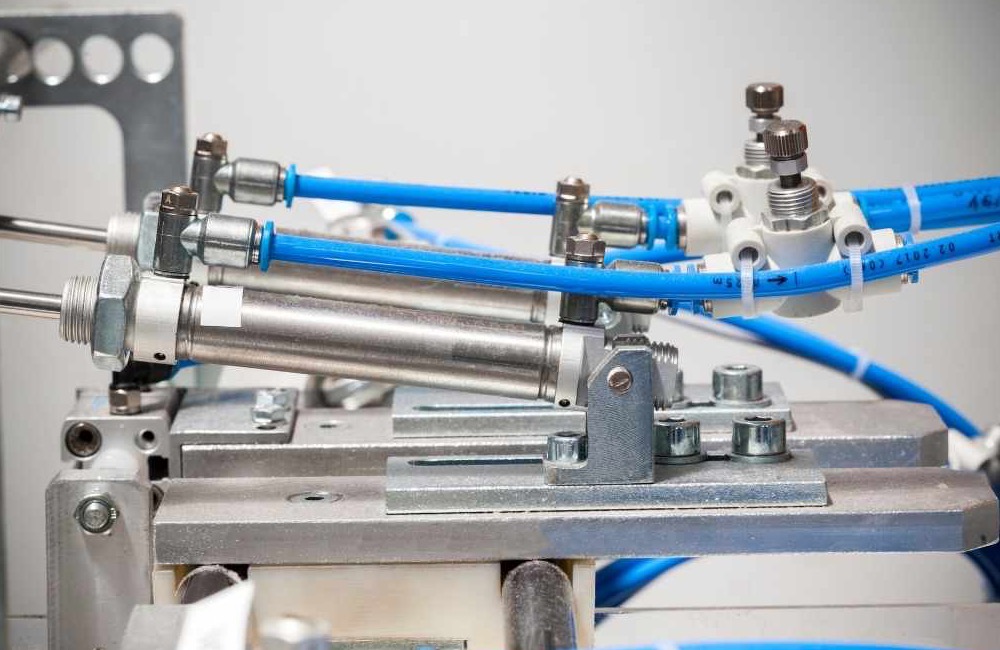

กระบอกนิวเมติก (Pneumatic Cylinder) แขนขาขับเคลื่อนเครื่องจักร
ชิ้นส่วนนี้คือตัวจบงาน (Actuator) ของระบบอย่างแท้จริง กระบอกนิวเมติก รับแรงดันลมมาเปลี่ยนเป็นการเคลื่อนที่แนวตรงเพื่อผลัก ดึง หรือยกชิ้นงานขึ้นลง การเลือกสเปกเพื่อสั่งซื้อทดแทนต้องดูขนาด Bore (ความโตลูกสูบ) เพื่อคำนวณแรงผลักให้สัมพันธ์กับน้ำหนักโหลด ช่างต้องวัดขนาด Stroke (ระยะยืดสุด) ให้พอดีกับระยะจับชิ้นงานหน้าเครื่องจักร หากเลือกขนาดผิดจะทำให้อะไหล่ นิวเมติก ไม่มีแรงกระทำหรือยืดไปชนชิ้นงานจนพังเสียหาย
อุปกรณ์นิวเมติกส์เบื้องต้น กลุ่มข้อต่อ สายลม และตัวเก็บเสียง
หลายคนมองข้ามคำถามที่ว่า อุปกรณ์นิวเมติกส์มีอะไรบ้าง ในกลุ่มชิ้นส่วนขนาดเล็ก ความจริงแล้วกลุ่มอะไหล่ข้อต่อมีความสำคัญระดับเส้นเลือดใหญ่ของวงจร
สายลมโพลียูรีเทน (PU Tube)
สายลมคือชิ้นส่วนที่ทำหน้าที่ส่งผ่านแรงดันลมไปทั่วทั้งเครื่องจักร อุปกรณ์นิวเมติกส์เบื้องต้น ชนิดนี้ผลิตจากโพลียูรีเทนที่มีความยืดหยุ่นสูง ช่างซ่อมบำรุงต้องเลือกขนาดเส้นผ่านศูนย์กลางท่อให้เหมาะสมกับปริมาณลม (Flow Rate) ที่วาล์วและกระบอกสูบต้องการ สายลมที่เล็กเกินไปทำให้เครื่องจักรเคลื่อนที่ช้าลง
ข้อต่อสวมเร็ว (Pneumatic Fitting)
ข้อต่อสวมเร็วทำหน้าที่เชื่อมต่อชิ้นส่วน นิวเมติกส์ ทั้งหมดเข้าด้วยกัน โครงสร้างออกแบบมาให้ช่างเสียบสายลมเข้าออกได้สะดวกโดยไม่ต้องใช้เครื่องมือขันเกลียว วิศวกรต้องระวังเรื่องมาตรฐานเกลียวของข้อต่อ (PT, NPT, G) ให้ตรงกับพอร์ตของตัวอุปกรณ์หลัก การฝืนขันเกลียวคนละมาตรฐานจะทำให้เกลียววาล์วรูดและลมรั่วทันที
ไซเรนเซอร์หรือตัวเก็บเสียง (Silencer)
การระบายลมทิ้งจากวาล์วจะเกิดเสียงระเบิดกระแทกดังมาก ช่างต้องติดตั้งไซเรนเซอร์ที่พอร์ตระบายลมทิ้งของ อุปกรณ์ในระบบนิวเมติกส์ เสมอ ตัวเก็บเสียงจะช่วยลดคลื่นกระแทกของลมให้เบาลง ช่วยปกป้องแก้วหูของพนักงานหน้าไลน์ผลิต การใส่ชิ้นส่วนนี้ช่วยให้สภาพแวดล้อมในโรงงานผ่านมาตรฐานความปลอดภัยด้านเสียง (OSHA)
ปัญหา นิวเมติก รั่วซึมและวิธีประเมินอะไหล่หน้างานฉุกเฉิน
เสียงลมรั่วฟี้ๆ ตามสายลมคือตัวการสำคัญที่ทำต้นทุนพลังงานโรงงานพุ่งสูง ช่างต้องรู้วิธีประเมินจุดเสียของระบบ นิวเมติก เพื่อเข้าแก้ไขสถานการณ์ฉุกเฉิน
- ช่างซ่อมบำรุงต้องเดินไล่เช็คสายลมตามจุดเคลื่อนที่ต่างๆ หากพบสายลมพับงอหรือเกิดรอยปริแตก ควรรีบตัดต่อสายใหม่เพื่อหยุดการรั่วไหลของลมอัด
- ตรวจสอบเขี้ยวล็อกภายในข้อต่อสวมเร็ว หากเขี้ยวล็อกหลวมจากการถอดเข้าออกบ่อยครั้ง สายลมจะเด้งหลุดเองเมื่อเจอแรงดันกระชากสูง
- สังเกตเสียงรั่วบริเวณคอ กระบอกนิวเมติก อาการนี้ฟ้องชัดเจนว่าซีลคอกระบอก (Rod Seal) เสื่อมสภาพ ฝุ่นผงเข้าไปขูดขีดแกนสูบจนเกิดรอย
- ประเมินความเสียหายของชุดโซลินอยด์วาล์ว หากมีลมรั่วออกทางพอร์ตระบายทิ้งตลอดเวลา แสดงว่าปะเก็นยางด้านในแข็งตัวจากความร้อนสะสม
- การถอดชิ้นส่วนเล็กๆ ออกมาซ่อมหน้างานไม่คุ้มค่าเวลา Downtime ของไลน์ผลิตที่กำลังเดินเครื่องอยู่
- การสั่งซื้อ อุปกรณ์นิวเมติก ชุดใหม่สเปกเดิมมาเสียบแทนที่ คือวิธีแก้ปัญหาที่รวดเร็ว จบงานได้ชัวร์ คืนทุนได้ไวกว่าการนั่งซ่อมอะไหล่ตัวเก่า
สรุป
บทความนี้คงตอบคำถามได้แล้วว่า อุปกรณ์นิวเมติกส์มีอะไรบ้าง ชิ้นส่วนเหล่านี้คือกลไกสำคัญที่ขับเคลื่อนระบบ Automation ทั้งหมด หากคุณกำลังมองหา อุปกรณ์นิวเมติกส์เบื้องต้น หรืออะไหล่ นิวเมติกส์ เฉพาะทาง SCMA พร้อมซัพพอร์ต บริการสั่งซื้อออนไลน์ของเราช่วยให้ฝ่ายจัดซื้อได้ของสเปกตรงรุ่น แก้ปัญหาเครื่องจักรเบรกดาวน์ได้อย่างรวดเร็ว
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA นำเสนอความสะดวกสบายสูงสุด ลูกค้าไม่ต้องจำชื่อ อุปกรณ์นิวเมติก ก็สั่งได้ เพียงถ่ายรูปชิ้นส่วนที่พังหรือ Nameplate ส่งเข้าเว็บไซต์ของเรา ทีม Technical Support ที่เป็นวิศวกรตัวจริงจะช่วยระบุชนิดของ เครื่องนิวเมติก เทียบขนาดเกลียวและอัตราการไหลให้ฟรี เราจัดส่ง ระบบนิวเมติกส์ รวดเร็ว ช่างนำไปประกอบหน้าเครื่องจักรใช้งานได้พอดีเป๊ะ
คำถามที่พบบ่อย (FAQ) เกี่ยวกับอุปกรณ์นิวเมติกส์
Q1: อุปกรณ์นิวเมติกส์มีอะไรบ้าง ที่โรงงานควรสต็อกเป็นอะไหล่สำรอง (Spare Parts) ไว้เสมอ?
A: ฝ่ายซ่อมบำรุงควรสต็อกสายลม PU ข้อต่อลมแบบตรง ตัวเก็บเสียง ชุดซ่อมซีล (Seal Kit) สำหรับ กระบอกนิวเมติก ตัวหลักไว้เสมอ อุปกรณ์ นิวเมติกส์ เหล่านี้ราคาไม่แพงแต่เวลาเสียจะทำให้เครื่องจักรหยุดทำงานทันที
Q2: นิวเมติกส์ แตกต่างจากระบบไฮดรอลิกอย่างไร เลือกใช้งานแบบไหนดีกว่า?
A: ระบบนิวเมติกส์ ใช้ลม ให้ความเร็วสูง สะอาด เหมาะกับงานประกอบชิ้นส่วนทั่วไป ส่วนระบบไฮดรอลิกใช้น้ำมัน สร้างแรงกดได้มหาศาล เคลื่อนที่ช้ากว่าจึงเหมาะกับงานหนักของเครื่องปั๊มขึ้นรูปโลหะ
Q3: pneumatic คือ ระบบใช้อากาศ สามารถเอาน้ำมันเครื่องทั่วไปมาเติมใส่ Lubricator ได้ไหม?
A: ไม่ได้เด็ดขาดครับ น้ำมันเครื่องมีสารเติมแต่งที่ทำปฏิกิริยากับซีลยางภายใน อุปกรณ์ในระบบนิวเมติกส์ ทำให้ซีลบวมและเกิดลมรั่ว ต้องใช้น้ำมันสำหรับ pneumatic โดยเฉพาะ (ความหนืดเบอร์ ISO VG 32)
Q4: ซื้อ อุปกรณ์นิวเมติก แบรนด์ทดแทนมาใส่รวมกับแบรนด์เดิมในวงจรเดียวได้ไหม?
A: ทำได้ครับ อะไหล่ นิวเมติก ส่วนใหญ่อ้างอิงมาตรฐานเกลียวระดับสากล (PT, NPT, G) ขอเพียงวิศวกรเทียบขนาดเกลียว แรงดันใช้งาน อัตราการไหลให้ตรงกัน ก็สามารถประกอบใช้งานในวงจรเดียวกันได้สมบูรณ์
Q5: สั่งซื้ออะไหล่ออนไลน์กับ SCMA กลัวได้เกลียวไม่ตรง ต้องทำอย่างไร?
A: หมดกังวลเรื่อง อุปกรณ์นิวเมติกส์เบื้องต้น เกลียวไม่ตรงได้เลยครับ คุณสามารถใช้เวอร์เนียร์วัดขนาดเกลียวนอก ถ่ายรูปส่งมาทางไลน์ วิศวกรเราจะแปลงค่าเป็นขนาดมาตรฐาน (เช่น 1/8", 1/4") จัดสเปกตรงเป๊ะพร้อมส่งครับ
