ระบบลมนิวเมติก สเปกตรง ทนทาน จบปัญหาเครื่องจักรหยุดทำงาน

ระบบลมนิวเมติก คือหัวใจการขับเคลื่อนของเครื่องจักร เมื่อชิ้นส่วนเสื่อมสภาพ ซีลยางรั่ว หรือกระบอกสูบกระตุก ย่อมทำให้ไลน์ผลิตสะดุดและเกิดของเสีย SCMA พร้อมจบปัญหาให้คุณด้วยอุปกรณ์ ระบบนิวเมติกส์ และอะไหล่ นิวเมติกส์ สเปกตรงรุ่น เรามีบริการสั่งซื้อชิ้นส่วน นิวเมติก ผ่านช่องทางออนไลน์ที่สะดวกรวดเร็ว ทีมวิศวกรช่วยเทียบสเปกฟรีพร้อมจัดส่งด่วนให้ช่างประกอบใช้งานได้ทันที

pneumatic คือ อะไร ทำไมถึงเป็นหัวใจหลักของ ระบบนิวเมติกส์

ขออธิบายความหมายพื้นฐานให้ช่างหน้างานเข้าใจตรงกัน pneumatic คือ การนำอากาศที่ถูกอัดตัว (Compressed Air) มาใช้เป็นพลังงานกลเพื่อขับเคลื่อนกลไกของเครื่องจักร สำหรับคำถามที่ว่า นิวเมติกส์คือ อะไร อุปกรณ์กลุ่มนี้เปรียบเสมือนกล้ามเนื้อของระบบ Automation ทำหน้าที่ตอบสนองคำสั่งทางไฟฟ้า อุปกรณ์ ระบบนิวเมติกส์ รับหน้าที่ผลัก ดึง ยก หรือจับชิ้นงานในสายการผลิตอย่างรวดเร็วและแม่นยำ เครื่องจักรอุตสาหกรรมสมัยใหม่จึงขาดระบบนี้ไปไม่ได้

เจาะลึกความหมาย ระบบนิวเมติกส์หมายถึง การควบคุมของไหลเชิงวิศวกรรม

หากเจาะจงนิยามเชิงลึก ระบบนิวเมติกส์หมายถึง กระบวนการควบคุมแรงดัน (Pressure) และทิศทางการไหลของลมอัดผ่านชุดวาล์วและข้อต่อต่างๆ การออกแบบวงจร นิวเมติกส์ ที่ดีวิศวกรต้องคำนึงถึงอัตราการสูญเสียแรงดัน (Pressure Drop) ในระบบท่อลมเสมอ การเลือกขนาดท่อลมรวมถึงข้อต่อต้องสัมพันธ์กับปริมาณการใช้ลมรวม (Air Consumption) ของเครื่องจักร การละเลยจุดนี้จะทำให้แรงดันตกปลายทาง กระบอกสูบจะมีแรงผลักไม่พอตามที่คำนวณไว้

ข้อแตกต่างระหว่าง pneumatics system กับระบบไฮดรอลิกหน้างาน

การเลือกใช้งานระบบขับเคลื่อนต้องประเมินจากความต้องการของไลน์ผลิต ระบบขับเคลื่อนสองประเภทนี้มีจุดเด่นที่แตกต่างกันอย่างชัดเจน

จุดเด่นของ pneumatics system

ข้อดีหลักของ pneumatics system คือการใช้ลมเป็นตัวกลาง ให้ความเร็วในการเคลื่อนที่สูง มีความสะอาด ปลอดภัยจากการปนเปื้อนของน้ำมัน ระบบลมนิวเมติก จึงเหมาะสมอย่างยิ่งกับงานประกอบชิ้นส่วนอิเล็กทรอนิกส์ โรงงานยา หรือโรงงานผลิตอาหารที่ต้องการความสะอาดสูงสุด

จุดเด่นของระบบไฮดรอลิก

ระบบไฮดรอลิกใช้น้ำมันเหลวเป็นสื่อกลางในการถ่ายทอดกำลัง สามารถสร้างแรงกดได้ระดับหลายสิบตัน การเคลื่อนที่จะช้ากว่า ระบบนิวเมติกส์ ระบบไฮดรอลิกออกแบบมาเพื่อรองรับงานหนักเช่นเครื่องปั๊มขึ้นรูปโลหะ เครื่องอัดกระดาษ ที่ต้องการความเสถียรของจังหวะกดสูงสุด

โครงสร้างและองค์ประกอบหลักของ pneumatic system ยุคใหม่

การแก้ไขปัญหาเครื่องจักรอย่างรวดเร็ว ช่างซ่อมบำรุงต้องเข้าใจโครงสร้างของ pneumatic system ว่าอุปกรณ์แต่ละชิ้นทำงานประสานกันอย่างไร

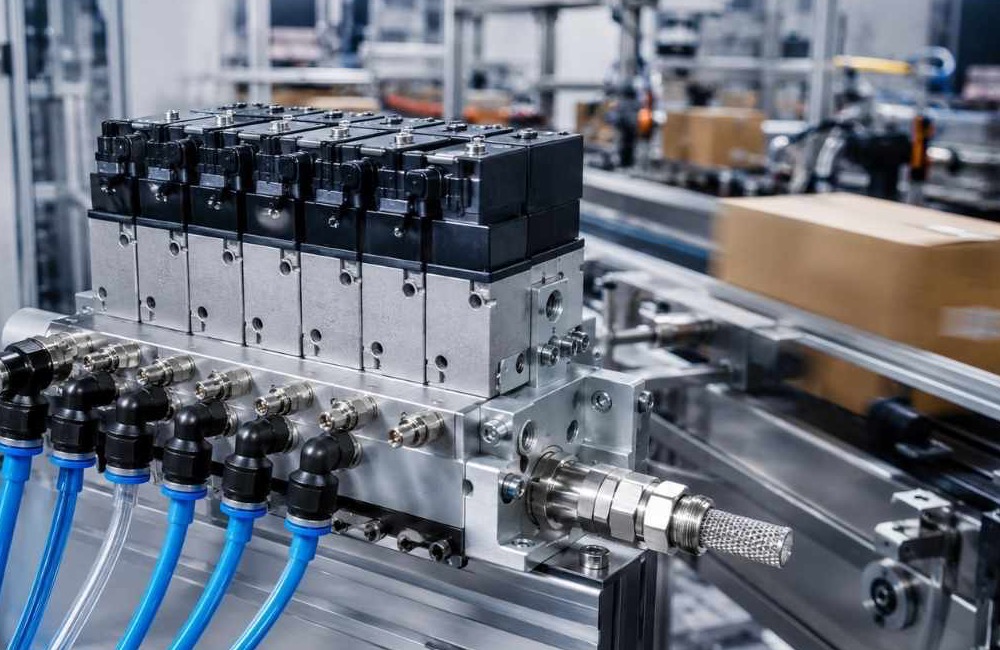

ชุดเตรียมลมและโซลินอยด์วาล์ว

โครงสร้างของ ระบบลมนิวเมติก เริ่มต้นตั้งแต่ชุดเตรียมลม (FRL Unit) ด่านแรกที่ดักจับน้ำและฝุ่นเพื่อปกป้องอุปกรณ์ปลายทาง จากนั้นลมอัดจะวิ่งผ่านโซลินอยด์วาล์ว (Solenoid Valve) อุปกรณ์ตัวนี้ทำหน้าที่เป็นสวิตช์เปิดปิด สลับทิศทางลมตามสัญญาณไฟฟ้าจากตู้ PLC

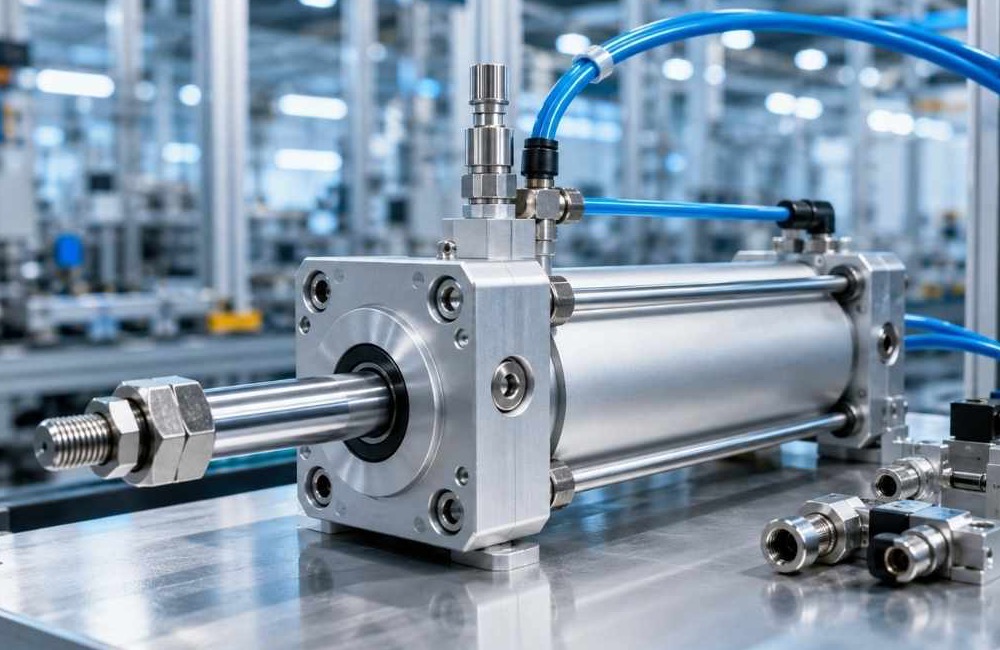

อุปกรณ์ขับเคลื่อนและส่วนเชื่อมต่อ

วงจรจะจบที่กระบอกสูบ (Cylinder) ตัวเปลี่ยนพลังงานลมเป็นการเคลื่อนที่เชิงกลเพื่อกระทำกับชิ้นงาน อุปกรณ์ทั้งหมดของ pneumatics system ถูกเชื่อมต่อเข้าด้วยกันผ่านท่อลม PU และข้อต่อสวมเร็ว ความสมบูรณ์ของอุปกรณ์ทุกชิ้นจะช่วยให้ไลน์ผลิตเดินเครื่องได้อย่างราบรื่น

วิธีอ่าน สัญลักษณ์นิวเมติกส์ เบื้องต้นสำหรับช่างซ่อมบำรุง

การซ่อมแซมและเปลี่ยนอะไหล่ นิวเมติก ให้ตรงจุด ช่างเทคนิคต้องมีความรู้เรื่องการอ่านสัญลักษณ์บนตัวอุปกรณ์

• ช่างต้องเข้าใจ สัญลักษณ์นิวเมติกส์ ที่พิมพ์อยู่บนเนมเพลทของวาล์วควบคุมทิศทาง เพื่อเช็คตำแหน่งพอร์ตจ่ายลมต่างๆ ให้ถูกต้อง
• พอร์ต P คือทางเข้าลมอัด พอร์ต A และ B คือทางออกไปใช้งาน ส่วนพอร์ต R คือรูระบายลมทิ้ง ช่างต้องต่อสายลมให้ตรงตามนี้
• การอ่านสัญลักษณ์เป็นช่วยให้วิศวกรแยกแยะประเภทวาล์วแบบปกติเปิด (NO) และปกติปิด (NC) ได้อย่างถูกต้อง
• การอ่านสเปกเป็นช่วยป้องกันปัญหาการต่อสายลมสลับฝั่ง ซึ่งจะทำให้กระบอกสูบเคลื่อนที่สวนทางจนเครื่องจักรพังเสียหาย
• หากไม่แน่ใจเรื่องสัญลักษณ์ ทีมวิศวกรของ SCMA พร้อมให้คำปรึกษาและช่วยแกะสเปกให้ฟรีทางออนไลน์

ปัญหา ระบบลมนิวเมติก รั่วซึมและเทคนิคการเช็คจุดรั่วหน้าเครื่องจักร

จุดรั่วซึมเล็กๆ คือสาเหตุที่ทำให้ต้นทุนด้านพลังงานของโรงงานสูงขึ้นอย่างไม่จำเป็น ช่างต้องรู้วิธีจัดการปัญหานี้

• เสียงลมรั่วฟี้ๆ ตามข้อต่อใน ระบบลมนิวเมติก คือสาเหตุหลักที่ทำให้เปลืองค่าไฟ เกิดจากการตัดปลายสายลมไม่ได้ฉากก่อนเสียบ
• สายลมที่พับงอจนเกิดรอยปริแตกก็เป็นอีกหนึ่งจุดที่ลมอัดมักจะรั่วซึมออกสู่ภายนอก
• ช่างต้องหมั่นตรวจสอบเขี้ยวล็อกภายในข้อต่อสวมเร็ว (Fitting) บริเวณจุดที่มีการเคลื่อนไหวตลอดเวลา
• หากพบการสึกหรอของข้อต่อจากการถอดเข้าออกบ่อยครั้ง ต้องถอดเปลี่ยนชิ้นส่วนใหม่ทันที ห้ามใช้กาวทาแก้ปัญหาเด็ดขาด
• ซีลคอกระบอกสูบที่ฉีกขาดก็เป็นจุดรั่วที่พบบ่อย ต้องถอดเปลี่ยนชุดซีล (Seal Kit) เพื่อให้กระบอกสูบกลับมามีแรงดันตามปกติ

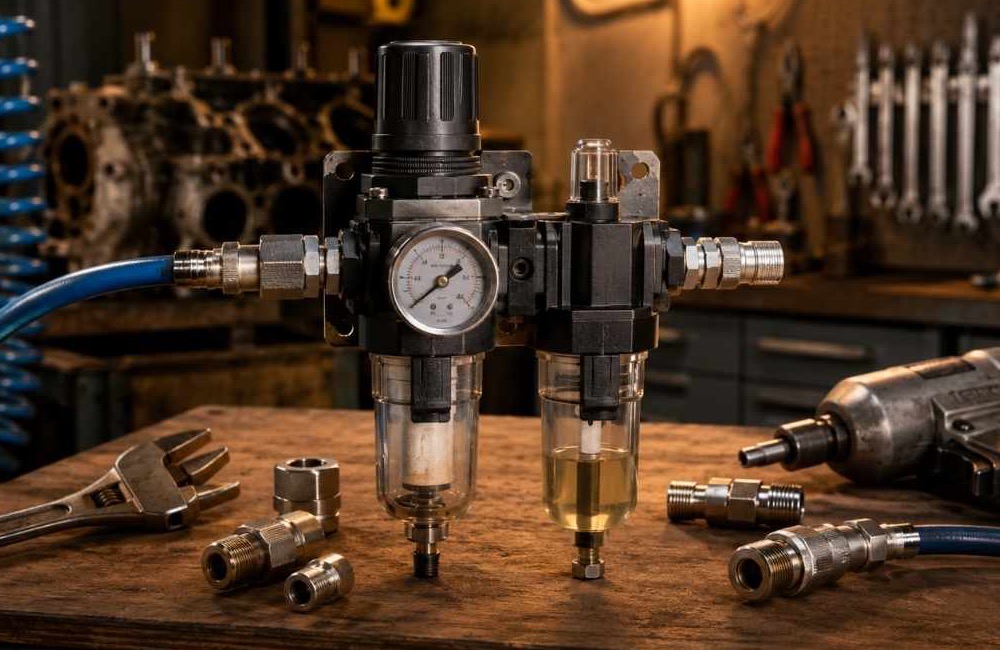

มาตรฐานการดูแล ระบบนิวแมติกส์ เชิงป้องกัน (Preventive Maintenance)

การบำรุงรักษาอุปกรณ์เชิงป้องกันคือหัวใจของการลดปัญหาดาวน์ไทม์ ฝ่ายซ่อมบำรุงต้องกำหนดรอบตรวจเช็ค ระบบนิวแมติกส์ อย่างสม่ำเสมอ ช่างเทคนิคต้องเดรนน้ำออกจากถ้วยกรองลมเป็นประจำเพื่อป้องกันละอองน้ำหลุดเข้าไปทำลายสารหล่อลื่นภายในอุปกรณ์ นิวเมติกส์ จุดสำคัญอีกเรื่องคือการตรวจสอบการตั้งศูนย์ (Alignment) ของแกนกระบอกสูบ การติดตั้งเยื้องศูนย์จะสร้างแรงงัดด้านข้าง ทำให้ซีลคอกระบอกและแกนสูบพังเร็วกว่าอายุการใช้งานจริง การใส่ใจจุดเล็กๆ เหล่านี้ช่วยยืดอายุการใช้งานของอะไหล่ นิวเมติก ได้อย่างมหาศาล

สรุป

บทความนี้คงตอบคำถามได้ครบถ้วนว่า pneumatic คือ อะไรและมีความสำคัญอย่างไรต่อระบบอุตสาหกรรม ระบบลมนิวเมติก ที่ทำงานได้อย่างสมบูรณ์ช่วยให้ไลน์ผลิตของคุณได้ยอดตามเป้า หากอุปกรณ์ นิวเมติกส์ ของคุณเสื่อมสภาพ ทีมวิศวกร SCMA พร้อมจัดหา pneumatics system สเปกตรงรุ่น บริการเทียบสเปกออนไลน์ของเราช่วยให้คุณได้ของถูกต้อง จัดส่งไว นำไปแก้ไขหน้างานได้ทันที

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

SCMA เข้าใจดีว่าการหาอะไหล่สเปกตรงรุ่นนั้นยากแค่ไหน เราจึงนำเสนอบริการสั่งซื้อ ระบบลมนิวเมติก ออนไลน์ที่สะดวกที่สุด เพียงคุณถ่ายรูป สัญลักษณ์นิวเมติกส์ บนเนมเพลทส่งมาทาง Line OA ของเรา ทีมวิศวกรซัพพอร์ตพร้อมเทียบรุ่น นิวเมติกส์ แบรนด์ทดแทนคุณภาพสูง ตรวจสอบขนาดเกลียวให้ฟรี เราจัดส่งสินค้าอะไหล่ นิวเมติก รวดเร็วทั่วประเทศ ช่างสามารถนำไปประกอบหน้าเครื่องจักรใช้งานได้พอดีเป๊ะแน่นอน

คำถามที่พบบ่อย (FAQ) เกี่ยวกับการใช้งานระบบลมนิวเมติก

Q1: นิวเมติกส์คือ อะไร นำของเหลวหรือน้ำมันมาใช้แทนลมอัดได้หรือไม่?

A: นิวเมติกส์คือ อะไร อธิบายง่ายๆ ว่าระบบนี้ออกแบบมาเพื่อใช้อากาศอัดเท่านั้นครับ ไม่สามารถนำน้ำหรือน้ำมันมาจ่ายเข้าวาล์วหรือกระบอกลมได้เด็ดขาด ของเหลวจะทำให้ซีลยางภายในบวม รั่วซึม และสร้างสนิมทำลายอุปกรณ์จนพังทันที

Q2: กระบอกสูบใน ระบบลมนิวเมติก เคลื่อนที่กระตุก ปรับ Speed Controller แล้วไม่หาย ต้องแก้ที่จุดไหน?

A: ให้ทีมช่างปลดโหลด (Load) ชิ้นงานออกก่อนแล้วลองสั่งงานตัวเปล่า หากกระบอกใน ระบบลมนิวเมติก ยังกระตุก แสดงว่าจาระบีหล่อลื่นภายในแห้ง หรือเกิดการเบียดสีระหว่างลูกสูบกับเสื้อกระบอกสูบ ต้องถอดมาเปลี่ยนชุดซีลซ่อม (Seal Kit) ใหม่ครับ

Q3: อยากรู้ว่า สัญลักษณ์นิวเมติกส์ บนวาล์วตัวเก่าหมายถึงอะไร SCMA ช่วยดูได้ไหม?

A: ยินดีช่วยดูให้ฟรีครับ ทีมวิศวกร SCMA เชี่ยวชาญการอ่านวงจรและ สัญลักษณ์นิวเมติกส์ คุณสามารถถ่ายรูปเนมเพลทที่ติดอยู่ข้างตัวอุปกรณ์ นิวเมติกส์ ส่งมาทางไลน์ เราจะช่วยแกะสเปกและหารุ่นที่ทำงานได้เหมือนเดิม 100% ให้ครับ

Q4: pneumatics system ควรตั้งแรงดันใช้งานหน้าเครื่องจักรไว้ที่เท่าไหร่?

A: วิศวกรต้องประเมินจากน้ำหนักชิ้นงาน (Load) เป็นหลัก ปกติแล้วแรงดันใช้งานของ pneumatics system ในโรงงานจะตั้งไว้ที่ 4-6 บาร์ (Bar) การตั้งแรงดันเผื่อไว้สูงเกินไปนอกจากจะเปลืองพลังงานปั๊มลมแล้ว ยังทำให้ ระบบนิวแมติกส์ สึกหรอเร็วขึ้นด้วยครับ

Q5: ซื้ออะไหล่ นิวเมติก ออนไลน์กับ SCMA กลัวได้เกลียวไม่ตรงกับข้อต่อเดิม ทำอย่างไร?

A: หมดกังวลเรื่องการซื้ออะไหล่ นิวเมติก ออนไลน์ได้เลยครับ คุณสามารถใช้เวอร์เนียร์วัดขนาดเกลียวนอกของอุปกรณ์เดิม ถ่ายรูปส่งมาทางไลน์ ทีมวิศวกรของเราจะแปลงค่าเป็นขนาดมาตรฐานสากลให้ฟรี จัดสเปกตรงเป๊ะพร้อมส่งแน่นอนครับ
