Through Beam Sensor คืออะไร? หลักการทำงานและวิธีเลือกใช้

เคยเจอปัญหาการตรวจจับวัตถุในสายพานการผลิตที่ผิดพลาดจนทำให้สายการผลิตชะงักหรือไม่ ปัญหานี้แก้ไขได้ด้วยการเลือกใช้ Through Beam Sensor หรือ Through Beam Photoelectric Sensor ที่มีประสิทธิภาพสูง ซึ่งบริษัท SCMA มีบริการให้คำปรึกษาพร้อมออกแบบโซลูชันระบบอัตโนมัติแบบครบวงจร บทความนี้จะพาไปทำความเข้าใจหลักการทำงาน ประเภท ไปจนถึงวิธีดูแลรักษาเพื่อยืดอายุการใช้งานอุปกรณ์ให้คุ้มค่าที่สุด

Through Beam Sensor คืออะไร?

Through Beam Sensor คืออุปกรณ์ตรวจจับวัตถุประเภท Through Beam Photoelectric Sensor ชนิดลำแสงผ่านตลอด โดยมีตัวส่งสัญญาณแสง (Emitter) กับตัวรับสัญญาณ (Receiver) แยกออกจากกัน ติดตั้งไว้ฝั่งตรงข้ามกันเพื่อสร้างแนวลำแสงสำหรับตรวจจับวัตถุที่ตัดผ่าน การทำงานลักษณะนี้ให้ความแม่นยำสูงมาก

หลักการทำงานของ Through Beam Sensor

หลักการทำงานของ Through Beam Sensor อาศัยการส่งลำแสงจากตัวส่ง (Emitter) ไปยังตัวรับ (Receiver) ที่ติดตั้งอยู่ฝั่งตรงข้ามอย่างต่อเนื่อง เมื่อมีวัตถุเคลื่อนที่เข้ามาขวางกั้นลำแสงนี้ ตัวรับสัญญาณของ Through Beam Photoelectric Sensor จะไม่ได้รับแสง เซนเซอร์จะเปลี่ยนสถานะทันทีเพื่อส่งข้อมูลไปยังระบบ PLC Control เพื่อสั่งการต่อไป

Through Beam Sensor มีกี่แบบ?

การเลือกใช้เซนเซอร์ชนิดลำแสงผ่านตลอด หรือ Through Beam Photoelectric Sensor สามารถแบ่งประเภทตามลักษณะของแหล่งกำเนิดแสงได้ 3 แบบหลัก ดังนี้

1. แบบอินฟราเรด (Infrared)

เซนเซอร์ประเภทนี้ใช้แสงอินฟราเรดที่มองไม่เห็นด้วยตาเปล่าในการทำงาน มีจุดเด่นด้านการตรวจจับวัตถุในระยะทางที่ไกล ทนทานต่อแสงรบกวนจากสิ่งแวดล้อมภายนอกได้ดี การเลือกใช้ Through Beam Photoelectric Sensor แบบอินฟราเรดจึงเหมาะกับหน้างานที่มีฝุ่นละอองสูง

2. แบบเลเซอร์ (Laser)

แหล่งกำเนิดแสงแบบเลเซอร์จะให้ลำแสงที่มีความเข้มสูง ลำแสงพุ่งตรงเป็นเส้นเดียว มีความแม่นยำสูงมาก การประยุกต์ใช้ Through Beam Photoelectric Sensor ชนิดเลเซอร์ตอบโจทย์การตรวจจับวัตถุขนาดเล็ก การนับชิ้นงานที่มีความละเอียดสูงในสายการผลิตที่ต้องการความเป๊ะ

3. แบบแสงมองเห็นได้ (Visible Light)

ระบบนี้ใช้แสง LED สีแดงส่องออกมาให้ผู้ปฏิบัติงานมองเห็นลำแสงได้ด้วยตาเปล่า ช่วยให้การปรับตั้งศูนย์แนวแกนแสงระหว่างตัวส่งกับตัวรับทำได้สะดวกรวดเร็ว Through Beam Photoelectric Sensor แบบแสงมองเห็นได้ช่วยลดระยะเวลาในการติดตั้งอุปกรณ์ลงอย่างมีนัยสำคัญ

วิธีดูแลรักษา Through Beam Sensor

จากประสบการณ์ของทีมวิศวกร SCMA การดูแลรักษา Through Beam Photoelectric Sensor อย่างถูกวิธีจะช่วยป้องกันปัญหาเซนเซอร์ทำงานผิดพลาด โดยมีเช็คลิสต์ที่ควรปฏิบัติดังนี้

1. การทำความสะอาดเลนส์รับ-ส่งสัญญาณ

ควรใช้ผ้าสะอาดเนื้อนุ่มเช็ดทำความสะอาดบริเวณหน้าเลนส์ของตัวส่งกับตัวรับแสงอย่างสม่ำเสมอ เพื่อป้องกันฝุ่นละอองหรือคราบน้ำมันเกาะติด การปล่อยให้เลนส์สกปรกจะทำให้ระยะการตรวจจับของ Through Beam Photoelectric Sensor ลดลงจนเกิดการแจ้งเตือนผิดพลาด

2. การตรวจสอบการตั้งศูนย์ลำแสง (Alignment)

แรงสั่นสะเทือนจากเครื่องจักรอาจทำให้ตำแหน่งของอุปกรณ์เคลื่อนที่ไปจากเดิม ควรตรวจสอบแนวลำแสงให้ตรงกันอยู่เสมอ การปรับตั้งศูนย์ของ Through Beam Photoelectric Sensor ให้แม่นยำจะช่วยรักษาสัญญาณการตรวจจับให้มีความเสถียรสูงสุด

3. การตรวจสอบสภาพสายไฟและอุปกรณ์รายปี

ควรตรวจเช็กสภาพสายสัญญาณ รอยต่อ ข้อต่อสายไฟ ว่ามีการชำรุด หลุดหลวม หรือเสื่อมสภาพตามกาลเวลาหรือไม่ การบำรุงรักษาเชิงป้องกันรายปีสำหรับ Through Beam Photoelectric Sensor ช่วยลดความเสี่ยงที่สายการผลิตจะหยุดทำงานโดยไม่คาดคิด

การใช้งาน Through Beam Sensor

การประยุกต์ใช้งาน Through Beam Photoelectric Sensor ครอบคลุมอุตสาหกรรมหลากหลายประเภท โดยสามารถแบ่งลักษณะการใช้งานหลักออกเป็น 4 รูปแบบ ดังนี้

1. การตรวจจับวัตถุทั่วไป (Object Detection)

ใช้สำหรับตรวจสอบการมีอยู่ของชิ้นงานในกระบวนการผลิต เมื่อมีวัตถุทึบแสงเคลื่อนที่ผ่านแนวลำแสง สัญญาณจะถูกตัดขาดทันที Through Beam Photoelectric Sensor จึงทำหน้าที่ส่งข้อมูลไปยังระบบควบคุมเพื่อสั่งให้หุ่นยนต์หยิบจับชิ้นงานต่อไป

2. ระบบรักษาความปลอดภัยกันหนีบ (Door Safety)

นิยมติดตั้งในระบบประตูปิด-เปิดอัตโนมัติหรือประตูรีโมทโรงงาน หากมีคน รถโฟล์คลิฟท์ หรือสิ่งของขวางลำแสงขณะประตูเลื่อน Through Beam Photoelectric Sensor จะสั่งให้ประตูหยุดทำงาน เปิดกลับทันทีเพื่อป้องกันอุบัติเหตุอันตราย

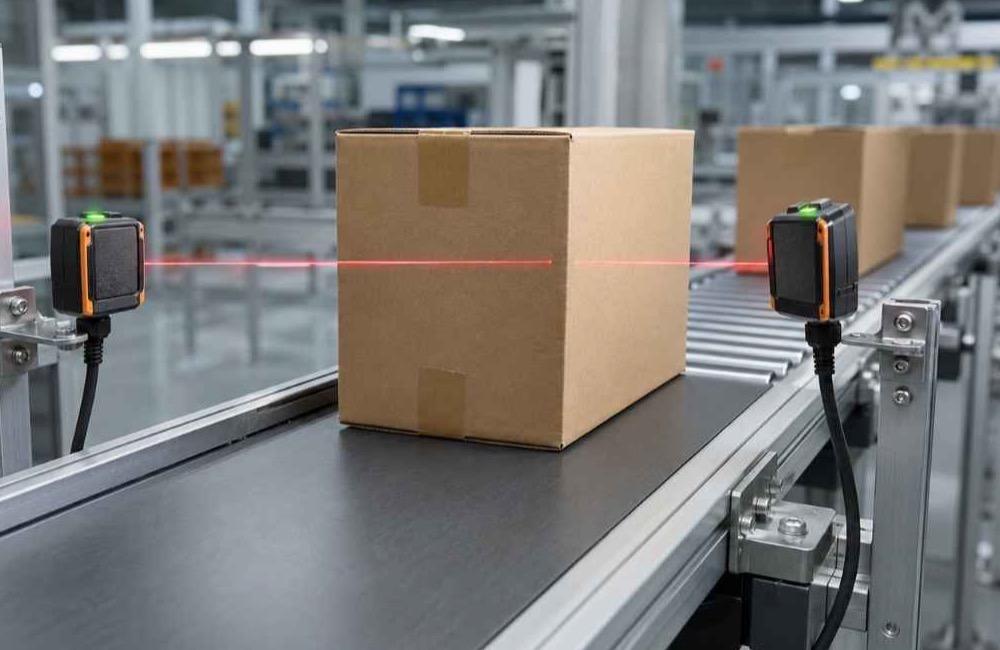

3. การนับจำนวนชิ้นงานบนสายพาน (Conveyor Counting)

ติดตั้งขนาบข้างสายพานลำเลียงเพื่อใช้นับจำนวนสินค้าที่วิ่งผ่านลำแสงได้อย่างรวดเร็ว ด้วยความเร็วในการตอบสนองที่สูงของ Through Beam Photoelectric Sensor ระบบจึงสามารถนับชิ้นงานจำนวนมหาศาลได้อย่างแม่นยำไม่มีตกหล่น

4. ระบบสัญญาณกันขโมยแนวรั้ว (Perimeter Security)

ใช้ติดตั้งรอบบริเวณแนวรั้วโรงงานเพื่อตรวจจับผู้บุกรุกที่เดินตัดผ่านลำแสงในเวลากลางคืน การใช้ Through Beam Photoelectric Sensor แบบอินฟราเรดระยะไกลจะช่วยเสริมสร้างความปลอดภัยให้กับพื้นที่จัดเก็บสินค้าที่มีมูลค่าสูงได้อย่างมีประสิทธิภาพ

วิธีเลือกซื้อ Through Beam Sensor

การตัดสินใจเลือกซื้อ Through Beam Sensor ให้คุ้มค่าพร้อมตอบโจทย์การใช้งาน ควรพิจารณาจากปัจจัยต่างๆ ดังนี้ เพื่อให้ Through Beam Photoelectric Sensor ทำงานได้อย่างเต็มประสิทธิภาพ

• ระยะการตรวจจับ (Sensing Distance): เลือกระยะห่างระหว่างตัวส่งกับตัวรับให้ครอบคลุมความกว้างของหน้างานจริง
• สภาพแวดล้อม (Environment): ตรวจสอบระดับ IP Rating เพื่อประเมินความสามารถในการกันฝุ่น กันน้ำ ทนความร้อน
• ลักษณะวัตถุ: พิจารณาขนาด ความทึบแสง ความโปร่งแสงของชิ้นงาน เพื่อเลือกแหล่งกำเนิดแสงที่เหมาะสม
• ระบบควบคุมเครื่องจักร: ตรวจสอบรูปแบบสัญญาณ Output (NPN, PNP, Relay) ให้ตรงกับระบบที่ใช้งานอยู่
• การติดตั้ง (Installation): เลือกรูปแบบตัวเรือนที่ติดตั้งง่าย ประหยัดพื้นที่ สะดวกต่อการเดินสายไฟ

ความแตกต่างระหว่าง Through Beam Sensor และ Photoelectric Sensor ประเภทอื่น

นอกจาก Through Beam Sensor แล้ว ยังมีเซนเซอร์ชนิด Retroreflective (ใช้แผ่นสะท้อน) กับ Diffuse (สะท้อนจากวัตถุโดยตรง) ข้อแตกต่างสำคัญคือ Through Beam Photoelectric Sensor ให้ความแม่นยำรวมถึงระยะตรวจจับสูงที่สุดในกลุ่ม แม้จะต้องใช้พื้นที่ติดตั้งตัวส่งกับตัวรับแบบแยกชิ้นฝั่งตรงข้ามกันก็ตาม

สรุป

โดยสรุปแล้ว Through Beam Sensor เป็นอุปกรณ์ตรวจจับที่มีความแม่นยำสูง เหมาะสำหรับงานที่ต้องการระยะการทำงานไกล การทำความเข้าใจประเภทของ Through Beam Photoelectric Sensor จะช่วยให้เลือกใช้อุปกรณ์ได้ตรงกับความต้องการ หากพบปัญหาในการออกแบบระบบ บริษัท SCMA มีทีมวิศวกรพร้อมให้คำปรึกษา ออกแบบ ติดตั้งโซลูชันแบบครบวงจร

หากต้องการซื้อ Through Beam Sensor สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การเลือกเซนเซอร์ที่มีคุณภาพส่งผลโดยตรงต่อประสิทธิภาพการผลิต หากคุณกำลังมองหา Through Beam Sensor จากแบรนด์ชั้นนำระดับโลก บริษัท SCMA พร้อมให้บริการจัดจำหน่าย Through Beam Photoelectric Sensor คุณภาพสูง พร้อมบริการหลังการขาย สามารถดูรายละเอียดได้ที่หน้าบริการของเรา เลือกชมผลิตภัณฑ์ทั้งหมด หรือเปิดดูแคตตาล็อกออนไลน์เพื่อหาโซลูชันที่ตรงใจที่สุด

คำถามที่พบบ่อย

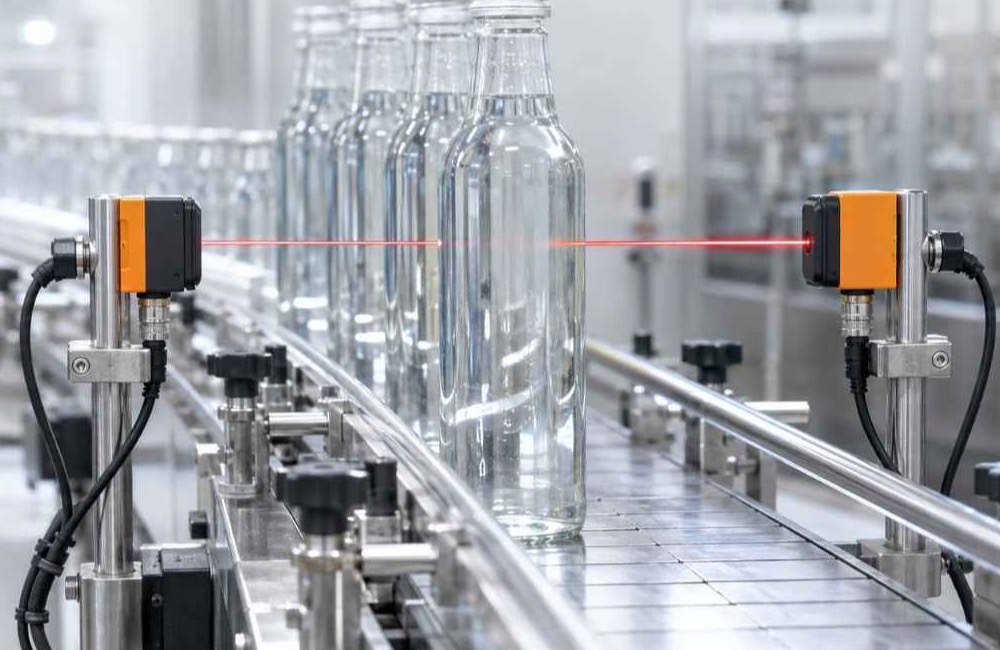

Through Beam Sensor เหมาะกับวัตถุโปร่งใสหรือไม่?

การตรวจจับวัตถุโปร่งใสด้วยเซนเซอร์ชนิดนี้อาจทำได้ยาก เนื่องจากแสงสามารถทะลุผ่านวัตถุไปได้ ควรเปลี่ยนไปใช้เซนเซอร์รุ่นที่ออกแบบมาเพื่อวัตถุใสโดยเฉพาะ

หากพื้นที่หน้างานมีฝุ่นเยอะ ควรเลือกรุ่นไหน?

แนะนำให้เลือกรุ่นที่ใช้แหล่งกำเนิดแสงแบบอินฟราเรด เนื่องจากความยาวคลื่นของแสงสามารถทะลุทะลวงผ่านฝุ่นละอองได้ดีกว่าแสงประเภทอื่น

การเดินสายไฟยุ่งยากกว่าเซนเซอร์ชนิดอื่นหรือไม่?

จำเป็นต้องเดินสายไฟทั้งฝั่งตัวส่งกับตัวรับแยกกัน จึงใช้เวลาติดตั้งมากกว่าแบบ Diffuse หรือ Retroreflective เล็กน้อย

สามารถปรับระยะการตรวจจับได้หรือไม่?

ระยะการตรวจจับสูงสุดถูกกำหนดมาตามสเปกของเครื่อง แต่สามารถปรับความไว (Sensitivity) ที่ตัวรับสัญญาณได้ในบางรุ่นเพื่อลดแสงรบกวน

อายุการใช้งานเฉลี่ยของเซนเซอร์อยู่ที่เท่าไร?

หากได้รับการดูแลรักษาอย่างถูกต้อง ป้องกันการกระแทก หลีกเลี่ยงความชื้นเกินกำหนด อุปกรณ์Photoelectric Sensorสามารถใช้งานได้ยาวนานหลายปี
