Reflective Sensor คืออะไร วิธีเลือกซื้อและวิธีใช้งาน

โรงงานของคุณกำลังเจอปัญหาการตรวจจับวัตถุผิดพลาดจนสายการผลิตต้องหยุดชะงักอยู่หรือไม่? บริษัท เอสซีเอ็มเอ จำกัด (SCMA) พร้อมเป็นพันธมิตรช่วยคุณแก้ปัญหาด้วย Reflective Sensor และ IR Reflective Sensor คุณภาพสูงระดับโลก บทความนี้จะพาคุณเจาะลึกตั้งแต่หลักการทำงาน การเลือกซื้อ ไปจนถึงแนวทางการบำรุงรักษาเชิงป้องกันเพื่อลดความสูญเสียในกระบวนการผลิตอย่างได้ผล

Reflective Sensor คืออะไร?

Reflective Sensor หรือเซนเซอร์ตรวจจับวัตถุด้วยแสงสะท้อน เป็นอุปกรณ์ที่ทำงานโดยการยิงลำแสงออกไปกระทบวัตถุเป้าหมาย แสงดังกล่าวอาจใช้เป็นแสงเลเซอร์หรือ IR Reflective Sensor ที่ปล่อยรังสีอินฟราเรดเพื่อรับแสงที่สะท้อนกลับมา ระบบนี้ช่วยให้เครื่องจักรสามารถตรวจจับการปรากฏตัว ตำแหน่ง หรือระยะทางของชิ้นงานได้อย่างรวดเร็วโดยไม่ต้องมีการสัมผัสโดยตรง

หลักการทำงานของ Reflective Sensor

หลักการทำงานพื้นฐานเริ่มต้นจากการยิงลำแสงจากตัวส่ง (Emitter) ไปยังพื้นที่เป้าหมายที่ต้องการตรวจจับ เมื่อแสงตกกระทบพื้นผิววัตถุ แสงส่วนหนึ่งจะเกิดการสะท้อนกลับมาเข้าสู่ตัวรับสัญญาณ (Receiver) ทันที อุปกรณ์อย่าง IR Reflective Sensor จะประมวลผลความเข้มของแสงที่สะท้อนกลับมาเพื่อบอกสถานะของวัตถุ วัดระยะทาง หรือวัดสีของพื้นผิวได้อย่างแม่นยำ

Reflective Sensor มีกี่แบบ?

เราแบ่งเซนเซอร์ประเภทนี้ตามลักษณะการสะท้อนของแสงเพื่อให้ออกแบบระบบได้ง่ายขึ้น การเลือกใช้อุปกรณ์เช่น IR Reflective Sensor ต้องพิจารณาจากรูปแบบการสะท้อน 3 ลักษณะหลักดังต่อไปนี้

1. แบบสะท้อนกับวัตถุโดยตรง (Diffuse-reflective Type)

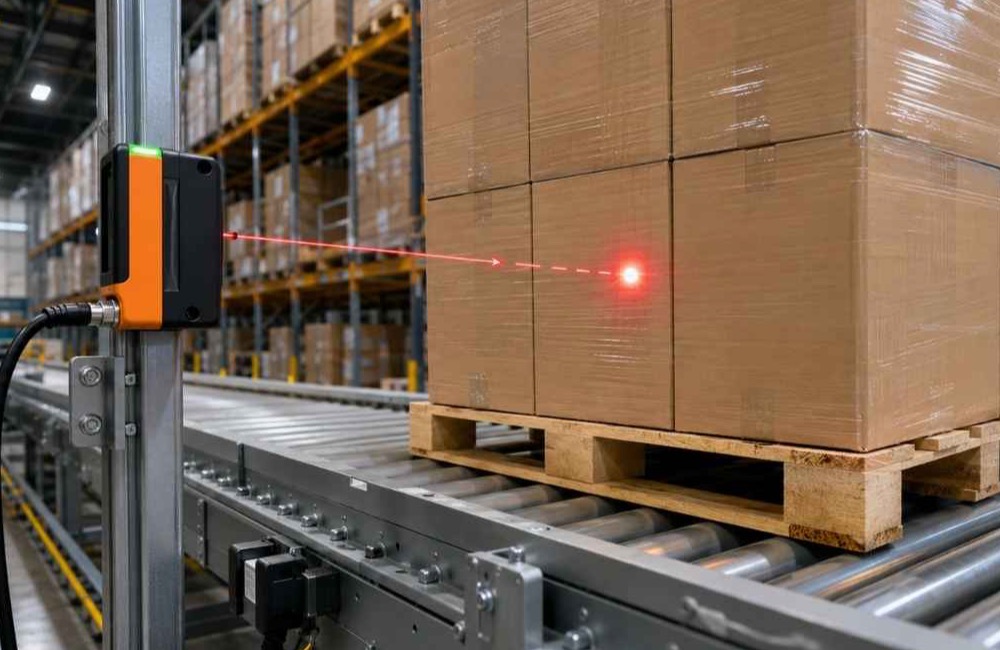

เซนเซอร์แสงตรวจจับกล่องบนสายพานลำเลียง

เซนเซอร์แบบนี้มีตัวส่งและตัวรับอยู่ในอุปกรณ์ชิ้นเดียวกัน แสงจะถูกยิงออกไปและสะท้อนกลับมาจากพื้นผิวของวัตถุเป้าหมายโดยตรง รูปแบบนี้เหมาะสำหรับการตรวจจับวัตถุทั่วไปบนสายพานลำเลียง วิศวกรนิยมใช้ IR Reflective Sensor รูปแบบนี้สำหรับการตรวจจับเส้นสีดำ-ขาวในหุ่นยนต์อุตสาหกรรม

2. แบบสะท้อนกลับผ่านแผ่นสะท้อน (Retro-reflective Type)

ตัวส่งและตัวรับอยู่ในตัวเดียวกันโดยแสงจะยิงไปกระทบแผ่นสะท้อนแสง (Reflector) เพื่อสะท้อนกลับมาเป็นเส้นทางตรง หากมีวัตถุมาตัดผ่านลำแสงจะทำให้ IR Reflective Sensor ตรวจจับการเปลี่ยนแปลงของแสงที่ขาดหายไปได้ทันที เซนเซอร์รูปแบบนี้ได้รับความนิยมอย่างมากในการตรวจจับวัตถุโปร่งใส ขวดแก้ว หรือชิ้นงานที่มีพื้นผิวมันวาว

3. แบบสะท้อนกับพื้นผิวเครื่องจักร (BGS / FGS Type)

ระบบนี้ทำงานโดยอาศัยระบบโฟกัสเฉพาะจุดเพื่อแยกแยะความแตกต่างระหว่างวัตถุเป้าหมายกับฉากหลังได้อย่างเด็ดขาด การประยุกต์ใช้ IR Reflective Sensor แบบ BGS เหมาะสมอย่างยิ่งกับพื้นที่ติดตั้งที่คับแคบ เทคโนโลยีนี้ตอบโจทย์งานที่ต้องการความแม่นยำสูงในการคัดแยกชิ้นงานที่มีสีและพื้นผิวแตกต่างกัน

การบำรุงรักษา Reflective Sensor

การดูแลรักษาเซนเซอร์ตรวจจับด้วยการสะท้อนแสงเป็นสิ่งสำคัญเพื่อป้องกันความผิดพลาดจากการอ่านค่าที่คลาดเคลื่อน เช็คลิสต์ด้านล่างนี้คือแนวทางที่วิศวกรของเราแนะนำสำหรับการดูแล IR Reflective Sensor อย่างถูกวิธี

ทำความสะอาดหน้าเลนส์อย่างถูกวิธี

ผู้ใช้งานควรทำความสะอาดหน้าเลนส์ด้วยผ้าไมโครไฟเบอร์หรือผ้านุ่มชุบน้ำยาเช็ดเลนส์ไอโซโพรพิลเท่านั้น ห้ามใช้สารเคมีที่มีฤทธิ์กัดกร่อนรุนแรงเช็ดทำความสะอาดหน้าสัมผัสของเซนเซอร์เด็ดขาด การดูแลความสะอาดหน้าเลนส์จะช่วยให้ IR Reflective Sensor รับและส่งแสงได้อย่างเต็มประสิทธิภาพ

ตรวจสอบสภาพสายไฟและการเชื่อมต่อ

ทีมซ่อมบำรุงต้องหมั่นตรวจดูว่าสายไฟเชื่อมต่อมีรอยฉีกขาดหรือจุดสัมผัส (Connector) มีคราบออกไซด์เกาะอยู่หรือไม่ การเชื่อมต่อที่แน่นหนาจะช่วยป้องกันปัญหาสัญญาณขาดหายขณะที่เครื่องจักรกำลังทำงานด้วยความเร็วสูง สายไฟของ IR Reflective Sensor ที่สมบูรณ์คือหัวใจหลักของการส่งข้อมูลเข้าสู่ระบบควบคุม

ปรับตั้งระยะ (Calibration) ให้เหมาะสม

ช่างเทคนิคควรทดสอบระยะการสะท้อนของวัตถุกับเซนเซอร์อย่างสม่ำเสมอตามแผนการบำรุงรักษาเชิงป้องกัน หากพบว่าเซนเซอร์ตรวจจับวัตถุพลาดบ่อยให้ทำการปรับค่าความไว (Sensitivity) ใหม่ให้สอดคล้องกับหน้างาน การ Calibrate IR Reflective Sensor เป็นประจำจะช่วยรักษามาตรฐานความแม่นยำในสายการผลิตได้อย่างยั่งยืน

หลีกเลี่ยงสภาพแวดล้อมที่มีความเสี่ยง

ควรติดตั้งอุปกรณ์ครอบป้องกัน (Cover) หากต้องใช้งานเซนเซอร์ในบริเวณที่มีฝุ่นละออง ไอน้ำมัน หรือละอองน้ำหนาแน่น การปกป้อง IR Reflective Sensor จากสภาพแวดล้อมที่รุนแรงจะช่วยลดอัตราการเสื่อมสภาพของเลนส์และวงจรภายใน แนวทางนี้ช่วยยืดอายุการใช้งานของอุปกรณ์และลดค่าใช้จ่ายในการเปลี่ยนอะไหล่ระยะยาว

การใช้งาน Reflective Sensor

การนำเซนเซอร์สะท้อนแสงไปประยุกต์ใช้งานในโรงงานอุตสาหกรรมต้องอิงจากสภาพแวดล้อมและเป้าหมายการผลิต รูปแบบการทำงานของ IR Reflective Sensor ถูกออกแบบมาเพื่อตอบโจทย์งานเฉพาะทาง 3 ลักษณะดังนี้

การใช้งานแบบ Diffuse-Reflective

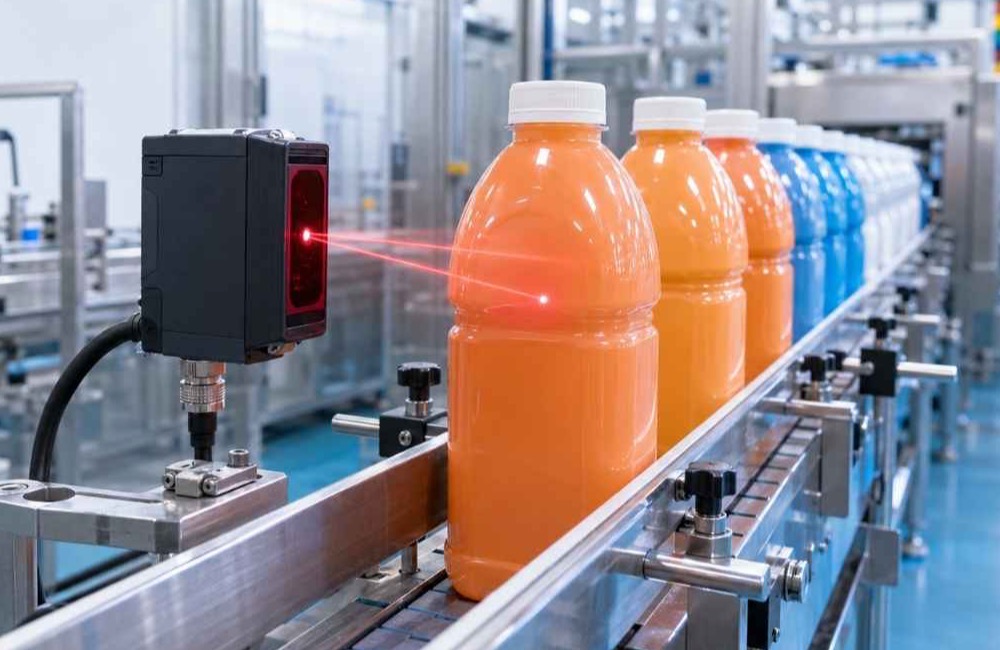

เซนเซอร์แสงตรวจจับขวดบนสายพานบรรจุ

การใช้งานลักษณะนี้เน้นให้แสงกระทบวัตถุแล้วสะท้อนกลับไปยังตัวรับทันทีเพื่อเปลี่ยนสถานะของสัญญาณ Output วิศวกรเลือกใช้ IR Reflective Sensor รูปแบบนี้สำหรับการตรวจจับวัตถุทึบแสงหรือนับชิ้นงานบนสายพาน เหมาะสำหรับการประยุกต์ใช้ในอุตสาหกรรมบรรจุภัณฑ์ที่ต้องการความรวดเร็วในการนับจำนวนสินค้า

การใช้งานแบบ Retro-Reflective

รูปแบบนี้ใช้หลักการส่งแสงไปกระทบแผ่นสะท้อนที่ติดตั้งอยู่อีกฝั่ง เมื่อมีวัตถุตัดผ่านลำแสงจะทำให้เซนเซอร์ส่งสัญญาณแจ้งเตือน การใช้ IR Reflective Sensor ชนิดนี้ตอบโจทย์การนับกล่องกระดาษขนาดใหญ่ที่วิ่งผ่านจุดตรวจสอบ ระบบสะท้อนแสงผ่านแผ่นสะท้อนให้ระยะการตรวจจับที่ไกลและมีความเสถียรสูงกว่าแบบสะท้อนกับวัตถุโดยตรง

การใช้งานแบบ Specular Reflective

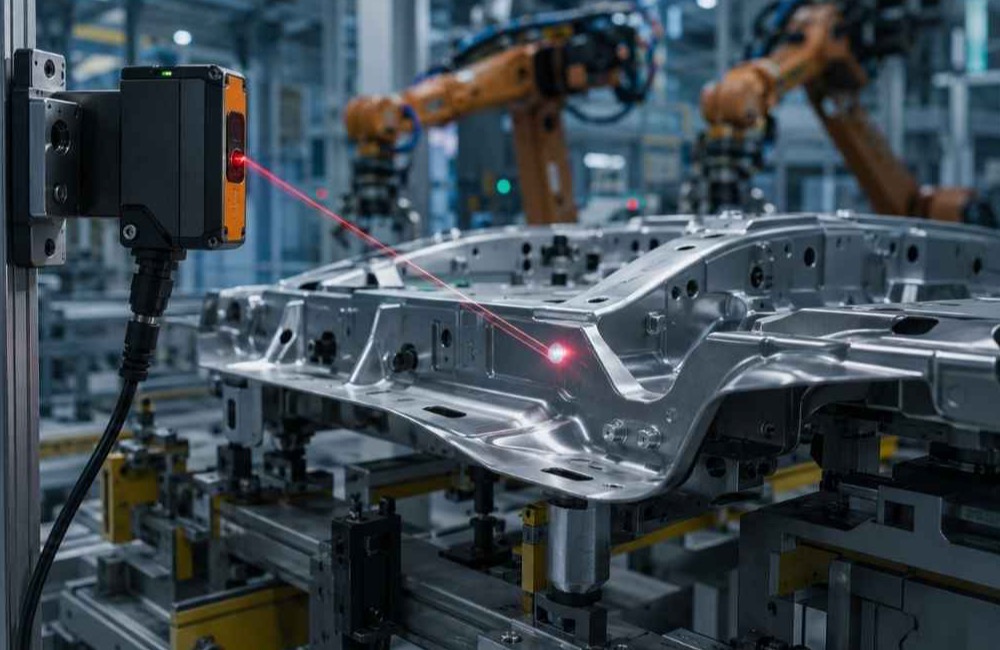

เซนเซอร์แสงตรวจจับชิ้นงานโลหะในสายการผลิตยานยนต์

ระบบนี้ถูกปรับแต่งมาเพื่อตรวจจับวัตถุที่มีผิวสะท้อนแสงสูงเช่นกระจกใส โลหะมันวาว หรือแผ่นเวเฟอร์ในอุตสาหกรรมอิเล็กทรอนิกส์ การตั้งมุมองศาการรับสะท้อนของ IR Reflective Sensor ต้องมีความพอดีเพื่อรับแสงสะท้อนได้อย่างสมบูรณ์ เทคนิคนี้ช่วยลดปัญหาแสงกระเจิงที่ทำให้เซนเซอร์ประเภทอื่นทำงานผิดพลาดเมื่อเจอกับพื้นผิวเงางาม

วิธีเลือกซื้อ Reflective Sensor

การเลือกซื้ออุปกรณ์ให้ตรงกับความต้องการของหน้างานคือหัวใจสำคัญของการลดต้นทุน Total Cost of Ownership ขอแนะนำแนวทางการพิจารณา Reflective Sensor และ IR Reflective Sensor สำหรับโรงงานของคุณดังต่อไปนี้

  • ประเมินรูปแบบการสะท้อน: เลือกเทคโนโลยี (Diffuse, Retro, BGS) ให้เหมาะกับสีและพื้นผิวของวัตถุเป้าหมาย
  • ตรวจสอบระยะตรวจจับ: วัดระยะห่างระหว่างตำแหน่งติดตั้ง IR Reflective Sensor กับชิ้นงาน เพื่อเลือกรุ่นที่มีกำลังส่งแสงครอบคลุม
  • เช็คประเภทสัญญาณ Output: ตรวจสอบระบบควบคุมเดิมว่ารองรับสัญญาณ NPN, PNP หรือ Analog ก่อนตัดสินใจเลือก เซนเซอร์สะท้อนแสงหลากหลายรุ่น
  • มาตรฐานการป้องกัน (IP Rating): ประเมินสภาพแวดล้อมหน้างาน หากมีฝุ่นหรือความชื้นสูงควรเลือกซื้อ IR Reflective Sensor ที่มี IP67 ขึ้นไป

ข้อควรระวังในการติดตั้ง Reflective Sensor

แม้จะเลือกซื้อสเปกเครื่องมือวัดมาอย่างดี การติดตั้งที่ผิดวิธีย่อมส่งผลให้การทำงานเกิดความผิดพลาดได้ ผู้ใช้งาน Reflective Sensor ควรหลีกเลี่ยงข้อบกพร่องระหว่างการประกอบชิ้นส่วนดังต่อไปนี้

  • ระวังมุมตกกระทบของแสง: หลีกเลี่ยงการติดตั้ง IR Reflective Sensor ตั้งฉากกับวัตถุผิวมันวาวโดยตรง ควรทำมุมเอียงเล็กน้อยเพื่อลดแสงสะท้อนที่รุนแรง
  • หลีกเลี่ยงแหล่งกำเนิดแสงรบกวน: ไม่ควรติดตั้ง Reflective Sensor ใกล้หลอดไฟส่องสว่างกำลังสูงหรือจุดที่แสงแดดส่องถึง เพราะจะรบกวนการรับสัญญาณ
  • ป้องกันการสั่นสะเทือน: จำเป็นต้องยึดขายึด IR Reflective Sensor ให้แน่นหนากับโครงสร้างหลัก ป้องกันระยะโฟกัสคลาดเคลื่อนเมื่อเครื่องจักรทำงานหนัก

สรุป

Reflective Sensor เป็นหัวใจสำคัญที่ช่วยให้สายการผลิตทำงานแบบอัตโนมัติได้อย่างรวดเร็วและมีความแม่นยำสูง การทำความเข้าใจหลักการทำงานของ IR Reflective Sensor แต่ละประเภทย่อมช่วยให้วิศวกรวางระบบการผลิตได้อย่างไร้รอยต่อ SCMA พร้อมเป็นพาร์ทเนอร์ในการให้คำปรึกษาและออกแบบ โซลูชันระบบอัตโนมัติ หรือจัดหา สินค้าอุตสาหกรรม ให้สอดคล้องกับความต้องการของคุณอย่างตรงจุด

หากต้องการซื้อ Reflective Sensor สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การส่งมอบคอนเทนต์ที่ให้ความรู้เพื่อผู้อ่านอย่างแท้จริงคือความตั้งใจของเราในการยกระดับมาตรฐานเทคโนโลยีอุตสาหกรรมไทย หากคุณพร้อมลงทุนเพื่อผลลัพธ์ที่ดีกว่าเดิม เรามี Photo Sensors และ IR Reflective Sensor คุณภาพพรีเมียมจากแบรนด์ ifm ไว้รองรับทุกแอปพลิเคชัน ทีมวิศวกรผู้เชี่ยวชาญจาก SCMA พร้อมให้คำแนะนำและบริการดูแลคุณอย่างใกล้ชิดถึงหน้าโรงงานตั้งแต่วันนี้

คำถามที่พบบ่อย

เซนเซอร์แบบสะท้อนแสงมีข้อดีอย่างไร?

อุปกรณ์ประเภทนี้สามารถตรวจจับชิ้นงานได้โดยไม่ต้องสัมผัสโดยตรง หลักการนี้ช่วยลดความเสียหายต่อพื้นผิวของวัตถุและลดการสึกหรอของตัวเซนเซอร์เอง

IR Reflective Sensor ตรวจจับวัตถุสีดำได้หรือไม่?

วัตถุสีดำดูดซับแสงอินฟราเรดได้ดีทำให้การตรวจจับทำได้ยากกว่าพื้นผิวสีสว่าง วิศวกรแนะนำให้เลือกรุ่นที่มีระบบ Background Suppression (BGS) เพื่อแก้ปัญหานี้อย่างตรงจุด

สัญญาณ NPN และ PNP แตกต่างกันอย่างไร?

สัญญาณประเภท NPN จะปล่อยแรงดันไฟลบ (0V) ออกมาเมื่อตัวเซนเซอร์ทำงาน ส่วนสัญญาณ PNP จะปล่อยแรงดันไฟบวก (24V) ออกมาเพื่อส่งข้อมูลให้กับระบบคอนโทรลเลอร์

ควรทำความสะอาดหน้าเลนส์เซนเซอร์บ่อยแค่ไหน?

ความถี่ในการดูแลรักษาขึ้นอยู่กับสภาพแวดล้อมหน้างานเป็นหลัก หากพื้นที่การผลิตมีฝุ่นละอองมากควรเช็ดทำความสะอาดทุกสัปดาห์ด้วยผ้าไมโครไฟเบอร์

เซนเซอร์สะท้อนแสงจากแบรนด์ ifm มีความโดดเด่นด้านใด?

Photoelectric Sensors จาก ifm โดดเด่นด้านความทนทานในสภาพแวดล้อมอุตสาหกรรมที่หนักหน่วง ตัวอุปกรณ์ให้ผลการวัดที่แม่นยำพร้อมเทคโนโลยีการเชื่อมต่อที่ทันสมัยสำหรับการทำระบบอัตโนมัติ
