เครื่องวัดความหนา คืออะไร ใช้วัดอะไรได้บ้าง มีหลักการทำงานอย่างไร?

เครื่องวัดความหนา เป็นเครื่องมือวัดที่มีความสำคัญอย่างยิ่งในอุตสาหกรรมการผลิต ช่วยให้การควบคุมคุณภาพผลิตภัณฑ์มีความแม่นยำและเชื่อถือได้ ไม่ว่าจะเป็นการตรวจสอบความหนาของแผ่นโลหะ ผิวเคลือบ หรือวัสดุต่างๆ ที่ต้องการความละเอียดสูง บริษัท SCMA ผู้เชี่ยวชาญด้านเทคโนโลยีการวัดและควบคุม พร้อมนำเสนอข้อมูลและความรู้เกี่ยวกับเครื่องมือวัดที่จะช่วยยกระดับประสิทธิภาพการทำงานของคุณให้ดียิ่งขึ้น

เครื่องวัดความหนา คืออะไร?

เครื่องวัดความหนา Thickness Gauge คือ เครื่องมือที่ใช้วัดความหนาของวัตถุหรือชิ้นงานโดยไม่ทำลายชิ้นงานเพราะทำการวัดด้วยคลื่นอัลตราโซนิค ทำให้ได้ค่าที่ถูกต้องแม่นยำ โดยคลื่นเสียงความถี่สูงจะเดินทางผ่านวัสดุและสะท้อนกลับเมื่อพบขอบเขตของชิ้นงาน จากนั้นคำนวณเป็นค่าความหนา นิยมใช้ในงานควบคุมคุณภาพการผลิตเพื่อตรวจสอบความหนามาตรฐานของผลิตภัณฑ์ และใช้ในงานบำรุงรักษาเพื่อตรวจหาการสึกกร่อนหรือการผุกร่อนของโลหะ ท่อ ถังแรงดัน และโครงสร้างต่างๆ ช่วยป้องกันอุบัติเหตุจากความเสียหายที่อาจเกิดขึ้น

หลักการทำงานของเครื่องวัดความหนา

หลักการทำงานของเกจวัดความหนาใช้เทคนิคการวัดแบบ Pulse-Echo โดยส่งคลื่นอัลตราโซนิคความถี่สูง (2-25 MHz) ผ่านหัววัด (Transducer) เข้าไปในวัสดุ เมื่อคลื่นเสียงเดินทางถึงพื้นผิวด้านตรงข้ามหรือจุดที่มีการเปลี่ยนแปลงความหนาแน่นของวัสดุ คลื่นจะสะท้อนกลับมายังหัววัด เครื่องจะคำนวณความหนาจากเวลาที่คลื่นเสียงใช้ในการเดินทางไป-กลับ (Time of Flight) คูณด้วยความเร็วเสียงในวัสดุนั้นๆ แล้วหารด้วยสอง ทำให้ได้ค่าความหนาที่แม่นยำโดยไม่ต้องเข้าถึงทั้งสองด้านของชิ้นงาน เหมาะสำหรับการตรวจสอบท่อ ถัง และโครงสร้างที่เข้าถึงได้เพียงด้านเดียว

ขั้นตอนการใช้งานเครื่องวัดความหนา

Thickness Gauge วิธีใช้ เริ่มจากการเปิดเครื่องและปรับตั้งค่าหน่วยวัดให้เหมาะสม จากนั้นเลือกพื้นผิวที่ต้องการวัดและวางหัววัดให้ตั้งฉากกับพื้นผิวเพื่อให้ได้ค่าที่แม่นยำ ทำการวัดโดยกดหัววัดให้แนบสนิทกับชิ้นงาน รอจนกระทั่งค่าที่แสดงนิ่ง จึงบันทึกผลการวัด สุดท้ายประเมินผลลัพธ์โดยเปรียบเทียบกับค่ามาตรฐานหรือค่าความหนาเดิมเพื่อตรวจสอบการสึกกร่อนหรือความสอดคล้องกับข้อกำหนด ควรทำการวัดหลายจุดเพื่อให้ได้ค่าเฉลี่ยที่น่าเชื่อถือ

6 ประยุกต์การใช้งานเครื่องวัดความหนา

Thickness Gaugeเป็นเครื่องมือสำคัญที่ช่วยให้การตรวจสอบและประเมินสภาพวัสดุในอุตสาหกรรมต่างๆ มีความแม่นยำสูง ลดความเสี่ยงในการใช้งาน และเพิ่มประสิทธิภาพในการบำรุงรักษา

1. การทดสอบและบำรุงรักษาโครงสร้างโลหะ - วัดความหนาของเหล็ก อลูมิเนียม และเหล็กกล้าเพื่อให้การบำรุงรักษาโครงสร้างและอุปกรณ์มีความแม่นยำ ป้องกันการเสื่อมสภาพก่อนเกิดอันตราย
2. การสำรวจโครงสร้าง - ตรวจสอบความหนาของแผ่นโลหะ ท่อ และโครงสร้างต่างๆ เพื่อประเมินความแข็งแกร่งและความปลอดภัยของวัสดุก่อนการใช้งาน
3. การควบคุมคุณภาพในการผลิต - ใช้ในโรงงานเพื่อควบคุมความหนาของวัสดุในขบวนการผลิต รับประกันมาตรฐานคุณภาพของผลิตภัณฑ์ให้สม่ำเสมอ
4. การทดสอบและบำรุงรักษาท่อ - ตรวจสอบความหนาของท่อในระบบปิโตรเลียม น้ำ และก๊าซ เพื่อป้องกันการรั่วไหลและการเสียหายของระบบท่อ
5. อุตสาหกรรมต่อเรือ - ตรวจสอบความหนาของโครงสร้างเรือและแผ่นท้องเรือ เพื่อประเมินสภาพและความปลอดภัยในการเดินเรือ
6. การซ่อมบำรุงเครื่องจักร - วัดความหนาของชิ้นส่วนเครื่องจักรสำคัญเพื่อวางแผนการซ่อมบำรุงเชิงป้องกัน ลดต้นทุนและเพิ่มอายุการใช้งาน

ประเภทของเครื่องวัดความหนา

เครื่องวัดหนาบางแบ่งตามหลักการทำงานได้ 2 ประเภทหลัก คือ แบบอัลตราโซนิกสำหรับวัดความหนาวัสดุทั่วไป และแบบวัดความหนาผิวเคลือบสำหรับงานเฉพาะทาง โดยแต่ละประเภทมีข้อดีและการใช้งานที่แตกต่างกัน

1. เครื่องวัดความหนาแบบอัลตราโซนิก

Thickness Gauges แบบอัลตราโซนิก หรือ Ultrasonic Thickness Gauge ใช้คลื่นเสียงความถี่สูงในการวัดแบบไม่ทำลาย (NDT) เหมาะสำหรับวัดความหนาโลหะ พลาสติก แก้ว และวัสดุที่มีความหนาแน่นสม่ำเสมอ โดยสามารถวัดได้จากด้านเดียวของชิ้นงาน ทำให้เหมาะกับการตรวจสอบท่อ ถังแรงดัน และโครงสร้างที่เข้าถึงได้ยาก มีความแม่นยำสูงถึง ±0.01 มม. และวัดความหนาได้ตั้งแต่ 0.5-500 มม. ขึ้นอยู่กับชนิดของหัววัดและวัสดุ

2. เครื่องวัดความหนาผิวเคลือบ

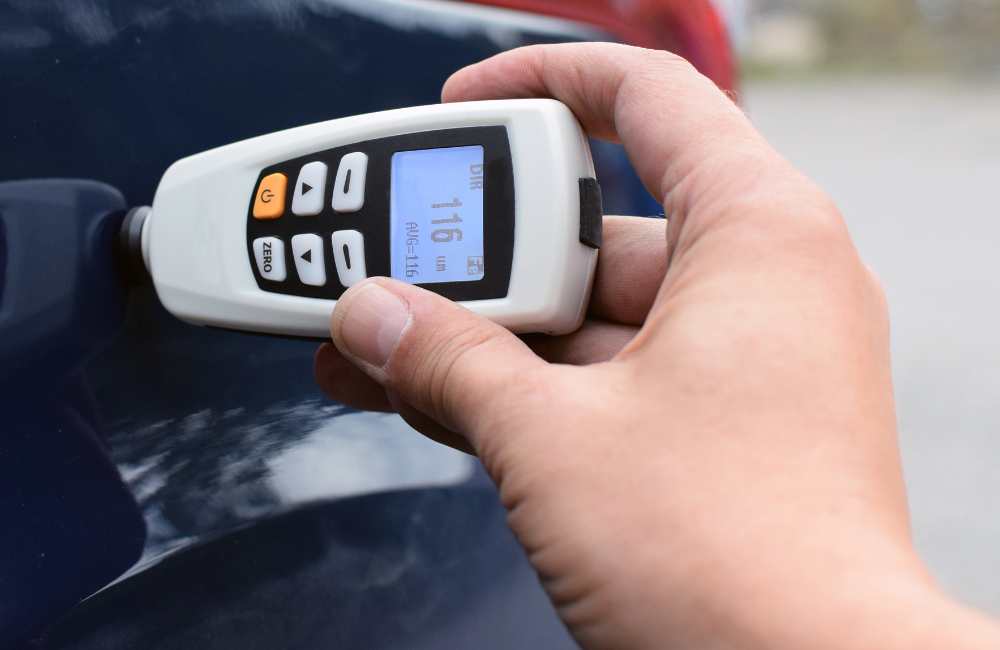

เกจวัดความหนาผิวเคลือบ เครื่องวัดความหนาสี หรือ Coating Thickness Gauge ออกแบบมาเฉพาะสำหรับวัดชั้นเคลือบบนพื้นผิวโลหะ ใช้หลักการแม่เหล็กไฟฟ้า (Magnetic) หรือกระแสไหลวน (Eddy Current) ในการวัด เหมาะสำหรับตรวจสอบความหนาสี พลาสติกเคลือบ อโนไดซ์ ชุบโครม บนพื้นผิวเหล็กและโลหะนอกกลุ่มเหล็ก นิยมใช้ในอุตสาหกรรมยานยนต์ การเคลือบผิว และงานควบคุมคุณภาพ สามารถวัดได้ตั้งแต่ 0-10000 ไมครอน (ขึ้นอยู่กับโพร๊บวัด) พร้อมฟังก์ชันเก็บข้อมูลและวิเคราะห์ทางสถิติ

การเลือกซื้อเครื่องวัดความหนา ต้องพิจารณาอะไรบ้าง?

การเลือกเกจวัดความหนาที่เหมาะสมต้องคำนึงถึงความแม่นยำ ความละเอียด การวัดขั้นต่ำและสูงสุดที่จำเป็นสำหรับงานที่คุณกำลังดำเนินการเพื่อให้ได้เครื่องมือที่ดีที่สุดสำหรับงาน

คุณสมบัติที่สำคัญ

• การทดสอบแบบไม่ทำลาย - ตรวจสอบความหนาได้โดยไม่ก่อให้เกิดความเสียหายต่อชิ้นงาน ช่วยประหยัดต้นทุนและเวลาในการผลิต
• ความแม่นยำสูง - ให้ผลการวัดที่เที่ยงตรงและเชื่อถือได้ ลดข้อผิดพลาดในกระบวนการควบคุมคุณภาพและเพิ่มประสิทธิภาพการผลิต
• ใช้งานง่ายและรวดเร็ว - ออกแบบมาให้ผู้ใช้งานสามารถดำเนินการได้อย่างสะดวก ลดเวลาในการฝึกอบรมและเพิ่มประสิทธิภาพการทำงาน

การดูแลรักษาบำรุงเครื่องวัดความหนา

การดูแลรักษา Thickness Gauge อย่างถูกต้องเป็นหัวใจสำคัญในการรักษาความแม่นยำและยืดอายุการใช้งาน ซึ่งต้องเริ่มจากการเตรียมชิ้นงานให้สะอาด ไปจนถึงการจัดเก็บและบำรุงรักษาที่เหมาะสม

• การทำความสะอาดชิ้นงาน โดยขจัดสิ่งสกปรก เศษผงออกให้หมดก่อนวัดงาน - ลบสิ่งปนเปื้อนทุกชนิดออกจากผิวชิ้นงานก่อนการวัด เพื่อป้องกันผลลัพธ์ที่ผิดเพี้ยนและการสึกหรอของหัววัด
• การรักษาเครื่องมือวัดให้สะอาด และควรมีน้ำมันกันสนิมเคลือบบางๆ ก่อนเก็บเข้ากล่อง - ทำความสะอาดเครื่องมือหลังใช้งานทุกครั้ง และเคลือบน้ำมันกันสนิมบางๆ โดยเฉพาะอย่างยิ่งอุปกรณ์ที่มีชิ้นส่วนโลหะ เช่น Hardness Tester
• การใช้แรงกดวัดชิ้นงานอย่างเหมาะสม - หลีกเลี่ยงการใช้แรงเกินจำเป็น อย่าฝืนกดหรือบีบอัดแรงๆ เพื่อป้องกันความเสียหายของทั้งเครื่องมือและชิ้นงาน เช่น เครื่องวัดความหนา หรือเครื่องวัดแรงดึงแรงกด
• การป้องกันเครื่องมือวัดจากอันตราย - ปกป้องเครื่องมือจากการเกิดสนิม การกระแทก การกดทับ การตกจากที่สูง หรือสิ่งใดๆ ที่อาจก่อให้เกิดความเสียหาย เก็บไว้ในสถานที่แห้งและปลอดภัย
• การตรวจสอบและคาลิเบรทตามกำหนด - ดำเนินการตรวจสอบและคาลิเบรทเครื่องมือตามช่วงเวลาที่กำหนด เพื่อรักษาความแม่นยำในการวัด เช่น pH Meter ควรได้รับการคาลิเบรทเป็นประจำ

สรุป

เครื่องวัดความหนา Thickness Gauge คือเครื่องมือที่มีความสำคัญอย่างยิ่งในอุตสาหกรรมสมัยใหม่ ไม่ว่าจะเป็นการควบคุมคุณภาพ การบำรุงรักษา หรือการรับประกันความปลอดภัย การเลือกใช้เครื่องมือที่เหมาะสมและการใช้งานอย่างถูกต้องจะส่งผลให้ได้ข้อมูลที่แม่นยำและเชื่อถือได้ การดูแลรักษาที่ดีจะช่วยให้เครื่องมือมีอายุการใช้งานยาวนานและคงความแม่นยำ SCMA ในฐานะผู้เชี่ยวชาญด้านเทคโนโลยีการวัดและควบคุม พร้อมให้บริการปรึกษา จำหน่ายผลิตภัณฑ์คุณภาพ และสนับสนุนทางเทคนิคเพื่อตอบสนองความต้องการของลูกค้าในทุกอุตสาหกรรม การลงทุนในเครื่องมือวัดที่มีคุณภาพจะช่วยยกระดับประสิทธิภาพการทำงานและสร้างความได้เปรียบทางการแข่งขันในระยะยาว

คำถามที่พบบ่อย

เครื่องวัดความหนาคืออะไร?

เครื่องวัดความหนา คือเครื่องมือวัดแบบไม่ทำลายที่ใช้ตรวจสอบความหนาของวัสดุต่างๆ โดยอาศัยหลักการทางฟิสิกส์ เช่น คลื่นอัลตราโซนิก หรือสนามแม่เหล็กไฟฟ้า ช่วยให้สามารถควบคุมคุณภาพและรับประกันความปลอดภัยในกระบวนการผลิตได้อย่างมีประสิทธิภาพ

เกจวัดความหนาใช้สําหรับอะไร?

เกจวัดความหนาใช้สำหรับตรวจสอบความหนาของชิ้นงานในอุตสาหกรรมต่างๆ เช่น การควบคุมคุณภาพการผลิต การตรวจสอบการกัดกร่อนของท่อและถังเก็บ การวัดความหนาผิวเคลือบ การบำรุงรักษาเครื่องจักรและอุปกรณ์ รวมถึงการรับประกันมาตรฐานความปลอดภัยตามข้อกำหนดต่างๆ

เครื่องวัดความหนาใช้วัดอะไร?

เครื่องวัดความหนาสามารถวัดวัสดุหลากหลายประเภท ได้แก่ โลหะทุกชนิด พลาสติก ยาง แก้ว วัสดุคอมโพสิต ผิวเคลือบสี ชั้นสังกะสี ชั้นโครเมียม และวัสดุอุตสาหกรรมอื่นๆ ที่มีความหนาตั้งแต่ไม่กี่ไมครอนจนถึงหลายร้อยมิลลิเมตร ขึ้นอยู่กับประเภทและรุ่นของเครื่อง

วิธีใช้เครื่องวัดความหนา (Thickness Gauge) ทําอย่างไร?

การใช้เครื่องวัดความหนาเริ่มจากการเตรียมพื้นผิวให้สะอาด เลือก Probe ที่เหมาะสม ตั้งค่าความเร็วเสียงของวัสดุ ปรับแต่งเครื่องด้วยชิ้นมาตรฐาน ทาสารเชื่อมต่อ วาง Probe ตั้งฉากกับพื้นผิว และอ่านค่าความหนาที่แสดงผล การปฏิบัติตามขั้นตอนอย่างถูกต้องจะให้ผลการวัดที่แม่นยำและเชื่อถือได้
