RTD Probe คืออะไร? ช่วยแก้ปัญหาการวัดอุณหภูมิคลาดเคลื่อนได้อย่างไร?

พบปัญหาการวัดอุณหภูมิในโรงงานที่คลาดเคลื่อนจนส่งผลเสียต่อกระบวนการผลิตอยู่หรือไม่ การเลือกใช้ RTD Probe ที่ได้มาตรฐานคือทางออกของปัญหานี้ บริษัท SCMA พร้อมให้บริการจัดหาและออกแบบ เซนเซอร์วัดอุณหภูมิ ประเภท RTD Temperature Probe ที่มีความแม่นยำสูงสุดเพื่อยกระดับระบบอัตโนมัติของคุณ บทความนี้จะพาไปเจาะลึกวิธีการทำงาน การเลือกซื้อที่ถูกต้อง ไปจนถึงเทคนิคการดูแลรักษาเพื่อยืดอายุการใช้งานเครื่องมือวัดอย่างคุ้มค่า

RTD Probe คืออะไร?

RTD Probe (Resistance Temperature Detector) หรือหัววัดอุณหภูมิแบบความต้านทาน เป็นอุปกรณ์แปลงความร้อนเป็นค่าความต้านทานทางไฟฟ้าที่มีความแม่นยำสูง โรงงานอุตสาหกรรมนิยมใช้ RTD Temperature Probe เป็นตัวรับสัญญาณหลักในกระบวนการที่ต้องการควบคุมคุณภาพอย่างเข้มงวด SCMA เป็นผู้จัดจำหน่ายชั้นนำที่มีบทความให้ความรู้เรื่อง อาร์ทีดี เซนเซอร์ พร้อมผลิตภัณฑ์คุณภาพระดับพรีเมียมให้เลือกใช้งานมากมาย

หลักการทำงานของ RTD Probe

เซนเซอร์ชนิดนี้ทำงานด้วยการตรวจจับความเปลี่ยนแปลงทางไฟฟ้า ซึ่ง RTD Temperature Probe จะให้ค่าที่เสถียรมากเมื่อเทียบกับเซนเซอร์ประเภทอื่น ลองมาดู หลักการทำงานเชิงลึก ที่ถูกแบ่งออกเป็น 3 ขั้นตอนสำคัญสำหรับการประมวลผลดังต่อไปนี้

การเปลี่ยนแปลงค่าความต้านทาน

แกนหลักของ RTD Temperature Probe ทำจากโลหะบริสุทธิ์อย่างแพลทินัม นิยมเรียกว่าหัววัดประเภท Pt100 คุณสมบัติเฉพาะตัวคือเมื่ออุณหภูมิอยู่ที่ศูนย์องศาเซลเซียส โลหะชนิดนี้จะมีความต้านทานไฟฟ้าเท่ากับ 100 โอห์มพอดี เมื่ออุณหภูมิเพิ่มขึ้น 1 องศาเซลเซียส ค่าความต้านทานในวงจรจะขยับเพิ่มขึ้นประมาณ 0.385 โอห์มตามสัดส่วนเชิงเส้น

การแปลงสัญญาณเพื่อแสดงผล

หลังจากหัววัดตรวจจับค่าความต้านทานได้แล้ว ระบบจะส่งข้อมูลไปยังอุปกรณ์แปลงสัญญาณหรือ Transmitter ทันที อุปกรณ์ควบคุมจะนำค่าโอห์มที่ได้จากตัว RTD Probe มาประมวลผลให้กลายเป็นตัวเลขอุณหภูมิที่ผู้ใช้งานอ่านค่าได้ การส่งสัญญาณนี้ทำให้อุปกรณ์ควบคุมอัตโนมัติสามารถนำข้อมูลไปสั่งการเครื่องจักรในกระบวนการผลิตต่อไปได้

ระดับความแม่นยำในการวัด

จุดเด่นสำคัญคือมีความแม่นยำ เสถียรภาพ ตลอดจนความละเอียดสูงกว่า เทอร์โมคัปเปิล อย่างชัดเจน การเลือกใช้ RTD Temperature Probe จึงเหมาะกับย่านอุณหภูมิที่อยู่ในช่วงไม่เกิน 600 องศาเซลเซียส วิศวกรโรงงานนิยมนำไปประยุกต์ใช้ในกระบวนการผลิตที่ยอมให้เกิดความคลาดเคลื่อนเพียงเล็กน้อยเท่านั้น

RTD Probe มีกี่แบบ?

การเลือกใช้งานต้องพิจารณาจากหน้างานจริง ซึ่ง RTD Temperature Probe มีรูปแบบการติดตั้งที่หลากหลายเพื่อตอบโจทย์ทุกอุตสาหกรรม SCMA ได้จัดกลุ่มประเภท ผลิตภัณฑ์ หลักออกเป็น 4 รูปแบบเพื่อให้ผู้ใช้งานนำไปประยุกต์ใช้ได้ง่ายดังนี้

แบบติดตั้งอยู่กับที่ (Fixed Mount)

โพรบชนิดนี้ออกแบบมาให้ติดตั้งตายตัวกับเครื่องจักรหรือท่อส่งโดยมีเกลียวสำหรับขันยึดอย่างแน่นหนา จุดเด่นคือมีความแข็งแรงทนทาน เหมาะสำหรับใช้วัดอุณหภูมิอากาศหรือของเหลวในระบบปิด จากประสบการณ์ของทีมวิศวกร SCMA พบว่า RTD Probe แบบนี้ช่วยลดปัญหาสายสัญญาณขยับจนเกิดค่า Error ได้ดีมาก

แบบมีสาย (Cable Type)

หัววัดแบบมีสายไฟต่อยาวออกมาช่วยเพิ่มความยืดหยุ่นในการปรับตำแหน่งติดตั้งหน้างานได้เป็นอย่างดี ผู้ใช้งานสามารถนำ RTD Temperature Probe ชนิดนี้ไปวัดอุณหภูมิได้อเนกประสงค์ในจุดที่แคบหรือเข้าถึงยาก การเดินสายสัญญาณควรทำอย่างระมัดระวังเพื่อป้องกันการเกิดสัญญาณรบกวนจากมอเตอร์เครื่องจักรตัวอื่น

แบบผิวสัมผัส (Surface Probe)

โครงสร้างถูกออกแบบมาให้ส่วนปลายแนบสนิทติดกับพื้นผิวของแข็ง เช่น การใช้แคลมป์รัดเข้ากับพื้นผิวท่อ การใช้ RTD Probe วัดที่ผิวสัมผัสโดยตรงช่วยให้วิศวกรไม่ต้องเจาะท่อ ซึ่งป้องกันการรั่วไหลของระบบได้สมบูรณ์แบบ โรงงานนิยมใช้อุปกรณ์นี้เพื่อตรวจสอบความร้อนสะสมบริเวณมอเตอร์หรือพื้นผิวของถังบรรจุสารเคมี

แบบแทงวัด (Penetration/Immersion Probe)

หัววัดมีลักษณะปลายแหลมสำหรับใช้จุ่มลงในของเหลวหรือแทงทะลุเข้าไปในเนื้อวัสดุโดยตรง อุตสาหกรรมอาหารนิยมใช้ RTD Temperature Probe แบบนี้เพื่อตรวจสอบอุณหภูมิแกนกลางของผลิตภัณฑ์ วัสดุที่ใช้ทำปลอกหุ้มต้องเป็นสแตนเลสเกรดอาหารเพื่อความปลอดภัยสูงสุดในการสัมผัสกับวัตถุดิบ

การดูแลรักษา RTD Probe

การดูแลรักษาอย่างถูกวิธีช่วยยืดอายุการใช้งานของ RTD Temperature Probe ให้ยาวนานและทำงานได้คุ้มค่าที่สุด สิ่งสำคัญคือการหมั่นตรวจสอบสภาพอุปกรณ์อย่างสม่ำเสมอเพื่อป้องกันค่าความผิดพลาดตามแนวทางดังต่อไปนี้

1. การทำความสะอาด (Cleaning)

ช่างเทคนิคควรทำความสะอาดบริเวณส่วนปลายโพรบอย่างสม่ำเสมอเพื่อขจัดคราบสกปรกที่อาจกลายเป็นฉนวนกันความร้อน ใช้น้ำยาทำความสะอาดที่เหมาะสมกับวัสดุของตัว RTD Probe ห้ามใช้ของมีคมขูดขีดบริเวณเซนเซอร์โดยเด็ดขาด การรักษาความสะอาดเป็นประจำจะช่วยให้การตอบสนองต่ออุณหภูมิมีความรวดเร็วเหมือนใช้อุปกรณ์ใหม่

2. การตรวจสอบสภาพทางกายภาพ (Physical Inspection)

ผู้ใช้งานต้องหมั่นตรวจสอบสายสัญญาณของ RTD Temperature Probe ว่าไม่มีรอยถลอก แตกหัก หรือถูกสัตว์กัดแทะ ตรวจสอบหัวต่อและปลอกหุ้มภายนอกว่ามีการรั่วซึมของสารเคมีหรือของเหลวจากกระบวนการผลิตหรือไม่ หากพบสนิมหรือร่องรอยการกัดกร่อนบริเวณจุดเชื่อมต่อต้องรีบดำเนินการเปลี่ยนอุปกรณ์ชิ้นใหม่ทันที

3. การลดผลกระทบจากสิ่งแวดล้อม (Environmental Control)

หลีกเลี่ยงการติดตั้งเซนเซอร์ในจุดที่มีการสั่นสะเทือนสูง เนื่องจากโครงสร้างภายในอุปกรณ์มีความเปราะบาง ผู้ควบคุมควรตั้งค่าช่วงอุณหภูมิในกระบวนการทำงานไม่ให้พุ่งเกินขีดจำกัดสูงสุดของตัว RTD Probe ความร้อนที่สูงเกินสเปกอย่างกะทันหันอาจทำให้ส่วนรับสัญญาณภายในเสื่อมสภาพอย่างถาวร

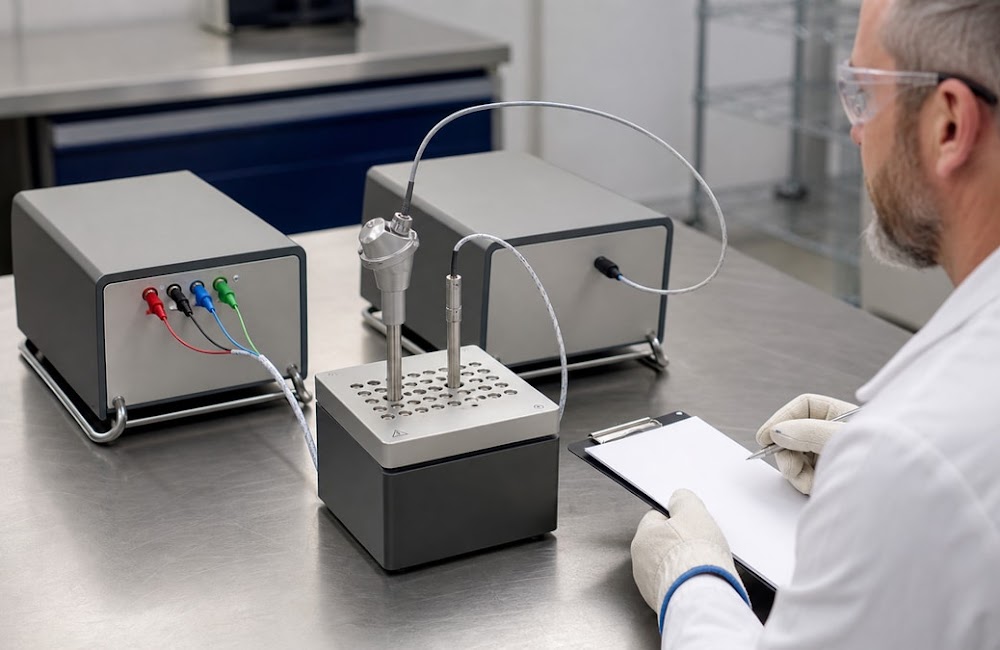

4. การสอบเทียบ (Calibration)

เพื่อรักษามาตรฐานความแม่นยำสูงสุด โรงงานควรส่งอุปกรณ์ไปสอบเทียบตามระยะเวลาที่กำหนดเป็นประจำทุกปี การสอบเทียบ RTD Temperature Probe ร่วมกับเครื่องมือวัดอุณหภูมิในระบบช่วยเช็คค่าความผิดพลาดที่เกิดขึ้น SCMA มีทีมงานพร้อมให้คำแนะนำเกี่ยวกับรอบการสอบเทียบที่เหมาะสมกับมาตรฐานการผลิตของแต่ละโรงงาน

การใช้งาน RTD Probe

ด้วยคุณสมบัติความแม่นยำที่โดดเด่น การประยุกต์ใช้ RTD Temperature Probe ในอุตสาหกรรมจึงมีความหลากหลายมาก จากกรณีศึกษาที่เราเคยทำ SCMA ขอสรุปรูปแบบการใช้งานหลักที่พบได้บ่อยในระบบควบคุมอัตโนมัติดังนี้

งานควบคุมอุณหภูมิอัตโนมัติ

เซนเซอร์จะถูกนำไปเชื่อมต่อกับเครื่องควบคุมอุณหภูมิสำหรับอ่านค่าระดับความร้อนในกระบวนการผลิต ระบบจะรักษาระดับความเย็นหรือความร้อนโดยอ้างอิงจากสัญญาณที่ RTD Probe ส่งมาให้อย่างต่อเนื่อง การทำงานที่ประสานกันอย่างลงตัวนี้ช่วยให้โรงงานผลิตสินค้าที่มีคุณภาพคงที่ตลอดทั้งวัน

งานวัดอุณหภูมิในช่วงกว้าง

วิศวกรนิยมใช้รุ่น PT100 สำหรับช่วงอุณหภูมิติดลบ 40 องศาเซลเซียส ไปจนถึงบวก 400 องศาเซลเซียส อุปกรณ์ RTD Temperature Probe สามารถรับมือกับสภาพแวดล้อมสุดขั้วในเตาอบหรือระบบหม้อต้มได้ดี ตัวโพรบจะได้รับการหุ้มฉนวนทนความร้อนชนิดพิเศษเพื่อปกป้องวงจรภายในโดยไม่ทำให้สูญเสียความแม่นยำ

งานห้องปฏิบัติการ

งานวิจัยทดลองที่ต้องการความละเอียดขั้นสูงจำเป็นต้องใช้หัวโพรบมาตรฐาน Class A หรือ Class AA การใช้ RTD Probe ในห้องแล็บช่วยรับประกันความเสถียรของการแสดงผลอุณหภูมิตลอดระยะเวลาทำการทดสอบ ผลลัพธ์ที่ได้จากการวัดจะเป็นตัวแปรสำคัญที่ทำให้การวิเคราะห์ทางวิทยาศาสตร์มีความถูกต้องน่าเชื่อถือ

ข้อดีของ RTD Probe

เมื่อเทียบกับเซนเซอร์ชนิดอื่น RTD Temperature Probe มีจุดเด่นที่ตอบโจทย์งานอุตสาหกรรมยุคใหม่ได้อย่างสมบูรณ์แบบ ลองมาพิจารณาข้อดีโดยละเอียดว่าทำไมผู้จัดการโรงงานถึงตัดสินใจเลือกใช้ หัววัดแบบ RTD ชนิดนี้

ความแม่นยำและเสถียรภาพสูง

อุปกรณ์นี้ให้ค่าการวัดที่เที่ยงตรงพร้อมกับความสามารถในการทำซ้ำ (Repeatability) อย่างสม่ำเสมอ แม้จะเปิดใช้งาน RTD Probe ติดต่อกันเป็นระยะเวลายาวนาน ค่าการอ่านตัวเลขก็แทบไม่มีการคลาดเคลื่อน ความเสถียรระดับสูงนี้ช่วยลดความจำเป็นในการที่ช่างเทคนิคต้องเข้าไปปรับตั้งค่าระบบควบคุมบ่อยครั้ง

ช่วงการวัดอุณหภูมิกว้าง

เซนเซอร์สามารถครอบคลุมงานตั้งแต่อุณหภูมิระดับแช่แข็งในห้องเย็นไปจนถึงกระบวนการความร้อนสูงในอุตสาหกรรมหนัก ผู้ประกอบการสามารถใช้ RTD Temperature Probe รุ่นเดียวกันเพื่อตอบสนองความต้องการในหลายจุดของโรงงานได้ การลดความหลากหลายของอุปกรณ์ช่วยให้ฝ่ายจัดซื้อลดภาระในการต้องสต๊อกอะไหล่เซนเซอร์ลงได้มาก

ตอบสนองแบบเชิงเส้น (Linearity)

การเปลี่ยนแปลงความต้านทานภายในโลหะมีความสัมพันธ์กับอุณหภูมิภายนอกในลักษณะเชิงเส้นตรงชัดเจน คุณสมบัตินี้ทำให้ตัวรับสัญญาณนำข้อมูลจาก RTD Probe ไปประมวลผลและแสดงค่าออกหน้าจอได้อย่างรวดเร็ว ผู้เขียนโปรแกรมลดความซับซ้อนของการเขียนโค้ดเพื่อชดเชยค่า Error ในตัวคอนโทรลเลอร์ได้เป็นอย่างดี

ความทนทานต่อสภาพแวดล้อม

ตัวรับสัญญาณส่วนใหญ่ถูกหุ้มด้วยปลอกโลหะหนาเพื่อปกป้องโครงสร้างสายไฟภายในอย่างมิดชิด โครงสร้างภายนอกช่วยป้องกัน RTD Temperature Probe จากแรงสั่นสะเทือนของเครื่องจักรใหญ่รวมถึงการกัดกร่อนจากสารเคมี การออกแบบที่แน่นหนาทำให้อายุการใช้งานยาวนานกว่าเมื่อเทียบกับการใช้สายวัดแบบเปลือย

บริการหลังการขายโดยผู้เชี่ยวชาญ

หากตัดสินใจเลือกซื้อจาก SCMA เรามีทีมงานช่วยตรวจสอบสเปกอุปกรณ์เดิมผ่าน Nameplate เพื่อจัดหาอะไหล่ทดแทนที่ตรงรุ่น ทีมวิศวกรของเราพร้อมให้คำปรึกษาในการออกแบบจุดติดตั้ง RTD Probe เฉพาะหน้างานของคุณ การสนับสนุนอย่างใกล้ชิดช่วยแก้ปัญหาที่ซับซ้อนให้จบลงได้อย่างรวดเร็วเพื่อลดผลกระทบต่อกระบวนการผลิต

วิธีเลือกซื้อ RTD Probe

การประเมินสเปกก่อนตัดสินใจซื้อเป็นสิ่งสำคัญ โดยต้องเลือก RTD Temperature Probe ให้เข้ากับเครื่อง Temperature Controller ที่มีอยู่ SCMA ขอแนะนำหลักเกณฑ์สำคัญในการพิจารณาเลือกซื้อ RTD Probe เพื่อให้ได้อุปกรณ์ที่ทำงานเต็มประสิทธิภาพดังนี้

• ประเภทเซนเซอร์: ควรเลือกใช้แบบ PT100 เพราะให้ความแม่นยำสูง เหมาะกับงานอาหาร ยา ไปจนถึงระบบทำความเย็น
• ช่วงอุณหภูมิ (Temperature Range): เลือกพิกัดที่ครอบคลุมอุณหภูมิสูงสุดของกระบวนการผลิต โดยรุ่นมาตรฐานของ RTD Temperature Probe รองรับได้ถึง 500 องศาเซลเซียส
• ระดับความแม่นยำ (Class): เลือก Class B สำหรับการใช้ในโรงงานทั่วไป ส่วน Class A เหมาะกับห้องแล็บที่ต้องการความละเอียดทศนิยม
• รูปแบบโพรบ (Probe Type): หากใช้วัดอากาศทั่วไปให้ใช้แบบสายมาตรฐาน หากเน้นความทนทานในเครื่องจักรหนักควรใช้แบบหัวกะโหลก
• การต่อสาย (Wiring Configuration): แบบ 2-wire เหมาะกับระยะสั้น ส่วน 3-wire นิยมใช้ในโรงงานเพื่อชดเชยความต้านทานสาย

ข้อควรระวังก่อนติดตั้ง RTD Probe

ก่อนนำอุปกรณ์ไปใช้งานจริง การทำความเข้าใจข้อควรระวังจะช่วยป้องกันความเสียหายที่อาจเกิดขึ้นกับตัว RTD Temperature Probe ได้ ทีมวิศวกรขอสรุปจุดที่ช่างเทคนิคต้องสังเกตก่อนทำการติดตั้ง RTD Probe เพื่อให้การส่งสัญญาณเป็นไปอย่างสมบูรณ์แบบ

• หลีกเลี่ยงพื้นที่สั่นสะเทือนรุนแรง: โครงสร้างภายในมีความเปราะบาง หากเลี่ยงไม่ได้ควรใช้ Thermowell ช่วยซับแรงกระแทก
• ระวังระยะการเดินสายไฟ: หากดึงสาย RTD Temperature Probe ยาวเกินไป ควรเลือกระบบ 3-wire หรือ 4-wire เพื่อป้องกันค่าความต้านทานแฝง
• ตรวจสอบฉนวนหุ้มสาย: มั่นใจว่าสายไฟเบอร์กลาสทนความร้อนไม่ไปสัมผัสกับแหล่งกำเนิดความร้อนที่อุณหภูมิสูงเกินสเปก
• ระวังความชื้นเข้าสู่หัวต่อ: หากใช้ในพื้นที่เปียกชื้น ควรเลือกโพรบที่มีค่า IP Protection สูงป้องกันน้ำซึมเข้าแผงวงจร
• ปรึกษาผู้เชี่ยวชาญ: หากไม่แน่ใจเรื่องสเปกเกลียวหรือขนาดปลอกหุ้ม สามารถส่งภาพเนมเพลทให้ผู้จัดจำหน่ายช่วยเทียบรุ่น

สรุป

อุปกรณ์อย่าง RTD Probe ถือเป็นหัวใจสำคัญที่ช่วยรักษาสมดุลด้านความร้อนในโรงงานอุตสาหกรรมที่ต้องการมาตรฐานสูงสุด การเลือกใช้ RTD Temperature Probe ที่มีคุณภาพประกอบกับการบำรุงรักษาอย่างถูกวิธีจะช่วยลดปัญหาเครื่องจักรหยุดชะงักได้มหาศาล หากคุณกำลังมองหาโซลูชันด้านการวัดที่ครอบคลุม SCMA พร้อมให้บริการจัดหาอุปกรณ์และออกแบบระบบด้วยทีมวิศวกรมากประสบการณ์

หากต้องการซื้อ RTD Probe สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การลงทุนกับอุปกรณ์เครื่องมือวัดที่ได้มาตรฐานคือการยกระดับความน่าเชื่อถือให้กับกระบวนการผลิตของคุณทั้งหมด SCMA มี บริการ ให้คำปรึกษา จัดจำหน่าย พร้อมดูแลหลังการขายสำหรับ RTD Temperature Probe ทุกรูปแบบ ทีมผู้เชี่ยวชาญของเราพร้อมลงพื้นที่หน้างานเพื่อคัดเลือก RTD Probe ที่ตอบโจทย์การใช้งานของคุณที่สุดเพื่อให้เกิดความคุ้มค่าในระยะยาว

คำถามที่พบบ่อย

RTD ย่อมาจากอะไร?

ย่อมาจาก Resistance Temperature Detector ทำหน้าที่แปลงอุณหภูมิให้เป็นค่าความต้านทานไฟฟ้า เป็นอุปกรณ์ที่ขึ้นชื่อเรื่องความเสถียร นิยมใช้ในอุตสาหกรรมที่ต้องการควบคุมความร้อนอย่างเคร่งครัด

ระหว่าง RTD กับ Thermocouple ควรเลือกใช้อะไร?

หากต้องการความแม่นยำสูงในช่วงอุณหภูมิไม่เกิน 600 องศาเซลเซียส ควรเลือกใช้โพรบแบบความต้านทาน แต่หากต้องวัดอุณหภูมิที่สูงมากถึงหลักพันองศาเซลเซียส การเลือกใช้เทอร์โมคัปเปิลจะเหมาะสมกว่า

เซนเซอร์ PT100 คืออะไร?

คือชนิดของหัววัดที่ทำจากวัสดุแพลทินัม โดยที่อุณหภูมิศูนย์องศาจะมีความต้านทานเท่ากับ 100 โอห์มพอดี เป็นรุ่นมาตรฐานที่ได้รับความนิยมสูงที่สุดเนื่องจากให้ผลลัพธ์แบบเชิงเส้นที่คอนโทรลเลอร์ประมวลผลได้ง่าย

ควรส่งเซนเซอร์สอบเทียบ (Calibration) บ่อยแค่ไหน?

โดยทั่วไปแนะนำให้ส่งสอบเทียบอย่างน้อยปีละหนึ่งครั้งเพื่อเช็คความคลาดเคลื่อนของอุปกรณ์วัดอุณหภูมิ หากใช้ในอุตสาหกรรมอาหารหรือยาที่มีข้อกำหนดเข้มงวด อาจต้องพิจารณาส่งสอบเทียบทุกๆ หกเดือน

SCMA มีบริการออกแบบระบบควบคุมอุณหภูมิหรือไม่?

เรามีทีมวิศวกรผู้เชี่ยวชาญพร้อมให้บริการออกแบบและติดตั้งระบบควบคุม (Project & Solutions) แบบครบวงจร ลูกค้าสามารถปรึกษาปัญหาหน้างานเพื่อให้เราช่วยจัดหาอุปกรณ์ที่เข้ากับระบบเครื่องจักรเดิมได้อย่างสมบูรณ์
