อุปกรณ์วัดอุณหภูมิในโรงงานของคุณอ่านค่าคลาดเคลื่อนอยู่หรือไม่? ปัญหานี้แก้ไขได้ด้วยการเลือกใช้ Pt100 Sensor ซึ่งเป็น Pt100 Temperature Sensor ที่ให้ความแม่นยำสูงระดับอุตสาหกรรม โดยทีมวิศวกร SCMA พร้อมให้คำปรึกษาและออกแบบระบบเชื่อมต่อกับ Temperature Transmitter อย่างครบวงจร บทความนี้จะพาคุณไปทำความรู้จักหลักการทำงาน ประเภท ไปจนถึงเช็คลิสต์การบำรุงรักษาเพื่อยืดอายุการใช้งานอย่างคุ้มค่าที่สุด
Pt100 Sensor คืออะไร?
Pt100 Sensor คืออุปกรณ์วัดอุณหภูมิประเภท RTD (Resistance Temperature Detector) ที่ผลิตจากแพลทินัมบริสุทธิ์ โดยมีค่าความต้านทานไฟฟ้า 100 โอห์มที่อุณหภูมิ 0 องศาเซลเซียส Pt100 Temperature Sensor ได้รับความนิยมสูงสุดในภาคอุตสาหกรรมเนื่องจากให้ค่าการเปลี่ยนแปลงเชิงเส้นที่เสถียร สามารถส่งสัญญาณไปยัง Temperature Transmitter เพื่อควบคุมกระบวนการผลิตได้อย่างแม่นยำ
หลักการทำงานของ Pt100 Sensor
การทำงานของ Pt100 Temperature Sensor อ้างอิงตามหลักฟิสิกส์พื้นฐานของการเปลี่ยนแปลงความต้านทานไฟฟ้าตามอุณหภูมิ เมื่อใช้งานร่วมกับ Temperature Transmitter จะช่วยให้ระบบประมวลผลได้อย่างสมบูรณ์
การเปลี่ยนแปลงความต้านทานทางไฟฟ้า
ตัวโพรบของ เซ็นเซอร์อุณหภูมิ ชนิดนี้ทำจากโลหะแพลทินัมซึ่งมีคุณสมบัติแปรผันความต้านทานตรงตามอุณหภูมิ เมื่อความร้อนสูงขึ้น ค่าโอห์มจะเพิ่มขึ้นตามไปด้วยอย่างเป็นสัดส่วน หากอุณหภูมิลดลง ค่าความต้านทานก็จะลดลงเช่นเดียวกัน
การแปลงสัญญาณเพื่อแสดงผล
เครื่องมือวัดจะทำการจ่ายกระแสไฟฟ้าคงที่ผ่านตัวโพรบ จากนั้นระบบจะวัดแรงดันไฟฟ้าตกคร่อมตามกฎของโอห์มเพื่อคำนวณหาค่าความต้านทานที่แท้จริง ขั้นตอนนี้ Temperature Transmitter จะทำหน้าที่รับค่าความต้านทานดังกล่าวมาแปลงเป็นสัญญาณมาตรฐานเพื่อส่งไปยังระบบควบคุมหลักต่อไป
Pt100 Sensor มีกี่แบบ?
จากประสบการณ์ของทีมวิศวกร SCMA เราแบ่งประเภทของ Pt100 Temperature Sensor ตามลักษณะโครงสร้างทางวิศวกรรมได้ 2 วิธีหลัก การเลือกใช้งานต้องพิจารณาให้เหมาะสมกับ Temperature Transmitter ที่โรงงานของคุณมีอยู่
แบ่งตามจำนวนการต่อสาย (Wiring Configuration)
- แบบ 2 สาย (2-Wire): เหมาะสำหรับจุดติดตั้งที่มีระยะทางสั้น ราคาประหยัด แต่อาจมีความคลาดเคลื่อนจากความต้านทานของสายไฟสะสมรวมอยู่ในค่าที่วัดได้
- แบบ 3 สาย (3-Wire): รูปแบบ Pt100 Sensor ที่นิยมใช้มากที่สุดในอุตสาหกรรม มีระบบชดเชยค่าความต้านทานของสายไฟ ทำให้เชื่อมต่อกับ Temperature Transmitter ได้อย่างมีประสิทธิภาพ
- แบบ 4 สาย (4-Wire): ให้ความแม่นยำสูงสุดระดับห้องปฏิบัติการ ใช้ชดเชยความต้านทานสายได้อย่างสมบูรณ์แบบ เหมาะกับงานที่ต้องการความเที่ยงตรงสูงเป็นพิเศษ
แบ่งตามมาตรฐานความแม่นยำ (Class Accuracy)
- Class AA: Pt100 Temperature Sensor ที่มีความแม่นยำสูงที่สุด มีค่าความคลาดเคลื่อนน้อยมาก เหมาะสำหรับกระบวนการผลิตที่อ่อนไหวต่ออุณหภูมิ
- Class A: ความแม่นยำสูง นิยมใช้ในงานที่ต้องการควบคุมอุณหภูมิอย่างเข้มงวด ทำงานร่วมกับ Temperature Transmitter ได้เสถียร
- Class B: มาตรฐานความแม่นยำระดับทั่วไปที่ใช้งานกันอย่างแพร่หลายในโรงงานอุตสาหกรรมส่วนใหญ่
- Class C: มีช่วงค่าคลาดเคลื่อนกว้างที่สุด ใช้สำหรับงานวัดอุณหภูมิพื้นฐานที่ไม่ต้องการความละเอียดสูง
การบำรุงรักษา Pt100 Sensor
เช็คลิสต์การบำรุงรักษา Pt100 Temperature Sensor อย่างสม่ำเสมอช่วยลดความเสี่ยงที่สายการผลิตจะหยุดชะงัก การดูแลอุปกรณ์อย่างถูกต้องจะทำให้การรับส่งสัญญาณไปยัง Temperature Transmitter แม่นยำตลอดเวลา
การตรวจสอบสภาพทางกายภาพ (Visual Inspection)
ทีมช่างซ่อมบำรุงควรหมั่นตรวจสอบรอยร้าว การกัดกร่อน หรือรอยถลอกบนตัวโพรบรวมถึงสายสัญญาณอย่างสม่ำเสมอ ต้องตรวจสอบจุดเชื่อมต่อในเทอร์มินัลบล็อกไม่ให้หลวมเพื่อป้องกันสัญญาณรบกวน การดูแลส่วนนี้ช่วยให้ Temperature Transmitter รับค่าได้นิ่งสนิท
การทำความสะอาดอย่างถูกวิธี (Cleaning)
คราบน้ำมันหรือฝุ่นที่เกาะแน่นบนหัวโพรบจะทำให้ตัวเซ็นเซอร์ตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิช้าลง ควรใช้ผ้าชุบน้ำยาทำความสะอาดที่เหมาะสมเช็ดคราบสกปรกออกอย่างเบามือ เพื่อรักษาประสิทธิภาพของ Pt100 Temperature Sensor ให้อยู่ในสภาพพร้อมใช้งาน
การตรวจสอบความต้านทานเบื้องต้น (Resistance Check)
ใช้มัลติมิเตอร์วัดค่าความต้านทานระหว่างสายสัญญาณที่อุณหภูมิห้องควรวัดค่าได้ใกล้เคียง 100 โอห์ม หากพบว่าค่าเป็น 0 โอห์มแสดงว่าเกิดการลัดวงจร ถ้าวัดค่าไม่ได้เลยแสดงว่าสายขาด ซึ่งในกรณีนี้ต้องเปลี่ยน Pt100 Sensor ตัวใหม่ทันที

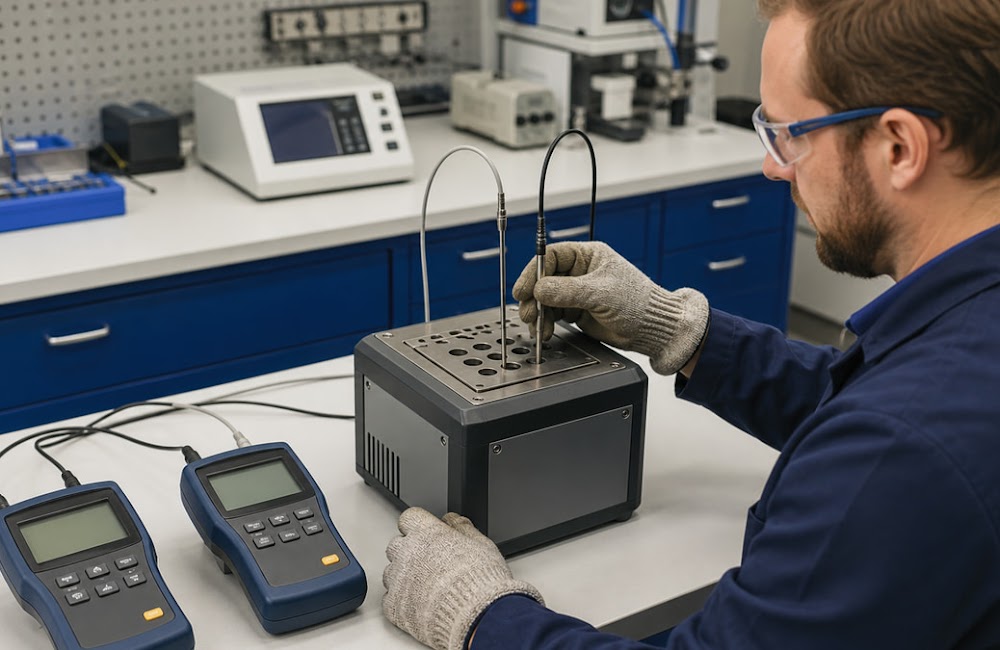

การสอบเทียบเครื่องมือวัด (Calibration)
แนะนำให้ส่งอุปกรณ์ไปสอบเทียบกับเครื่องมืออ้างอิงมาตรฐานอย่างน้อยปีละหนึ่งครั้ง การสอบเทียบช่วยตรวจสอบอาการ Drift หรือค่าความคลาดเคลื่อนที่สะสมตามกาลเวลา หากพบความผิดปกติสามารถปรับแต่งที่ตัว Temperature Transmitter เพื่อชดเชยค่าให้กลับมาตรงตามจริง
การใช้งาน Pt100 Sensor
ด้วยคุณสมบัติที่ทนทานทำให้ Pt100 Temperature Sensor ถูกนำไปติดตั้งในสภาพแวดล้อมที่หลากหลาย การใช้งานร่วมกับ Temperature Transmitter คุณภาพสูงช่วยให้ตอบโจทย์อุตสาหกรรมต่อไปนี้

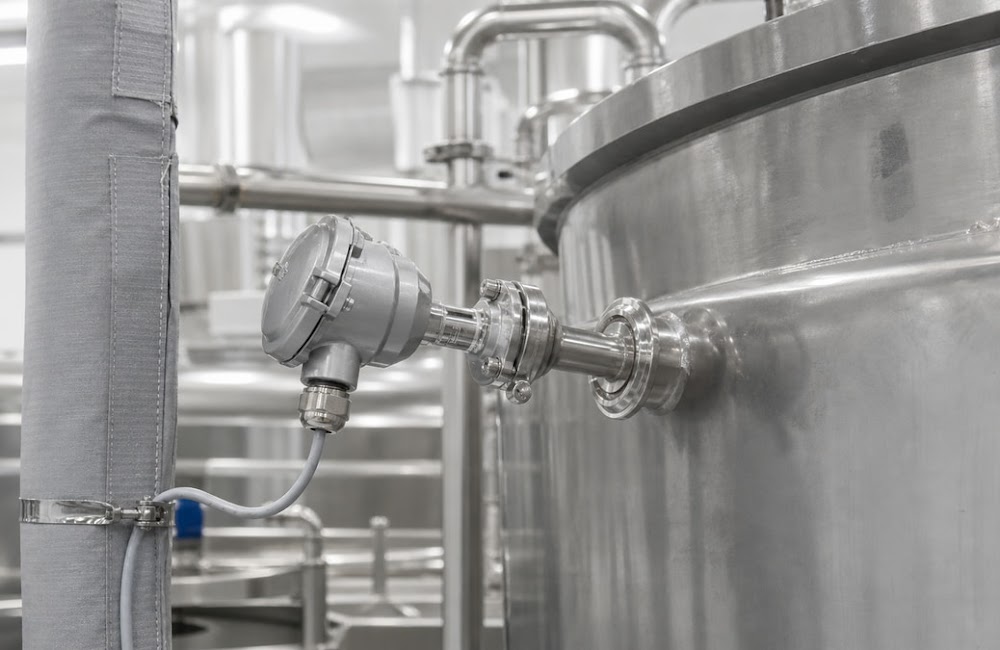

อุตสาหกรรมอาหารและเครื่องดื่ม
กระบวนการผลิตอาหารต้องการการควบคุมอุณหภูมิที่แม่นยำเพื่อรักษาความปลอดภัยทางโภชนาการ Pt100 Sensor นิยมใช้ในระบบพาสเจอร์ไรซ์เตาอบขนาดใหญ่ไปจนถึงห้องเย็นทำความเย็น ช่วยให้มั่นใจว่าสินค้าได้มาตรฐานตามที่กำหนดไว้
อุตสาหกรรมปิโตรเคมีและเคมีภัณฑ์
โรงกลั่นหรือโรงงานผลิตสารเคมีมีสภาพแวดล้อมที่รุนแรงและมีอุณหภูมิเปลี่ยนแปลงสูง โครงสร้างสแตนเลสของโพรบช่วยป้องกันการกัดกร่อนได้ดีเยี่ยม สัญญาณที่แม่นยำจะถูกส่งผ่าน Temperature Transmitter เพื่อป้องกันอุบัติเหตุจากความร้อนสะสม
ระบบการผลิตอัตโนมัติ (Factory Automation)
เครื่องจักรกลสมัยใหม่ต้องการข้อมูลอุณหภูมิเพื่อประมวลผลการทำงานแบบเรียลไทม์ Pt100 Temperature Sensor ทำหน้าที่เป็นด่านหน้าในการจับความร้อนจากมอเตอร์หรือระบบไฮดรอลิก ข้อมูลทั้งหมดจะเชื่อมโยงเข้าสู่ระบบ PLC ของโรงงานอย่างสมบูรณ์
ข้อดีของ Pt100 Sensor
จุดเด่นหลักของ Pt100 Sensor คือให้ช่วงการวัดอุณหภูมิที่กว้างตั้งแต่ติดลบ 200 ถึงบวก 850 องศาเซลเซียส ทนทานต่อสภาพแวดล้อมที่กัดกร่อนในโรงงาน อ้างอิงข้อมูลจาก Peak Sensors นอกจากนี้ยังให้ความแม่นยำสูงกว่าเทอร์โมคัปเปิลทั่วไป ทำงานร่วมกับ Temperature Transmitter ได้อย่างมีเสถียรภาพ ตอบโจทย์ โซลูชันด้านเครื่องมือวัด ในระดับสากล
วิธีเลือกซื้อ Pt100 Sensor
การเลือก Pt100 Temperature Sensor ให้คุ้มค่ากับการลงทุนต้องพิจารณาความเข้ากันได้กับระบบเดิมที่มีอยู่ ทีมงานขอแนะนำ 4 ปัจจัยหลักที่คุณต้องประเมินก่อนตัดสินใจสั่งซื้อเพื่อนำไปต่อเข้ากับ Temperature Transmitter ดังนี้
- ย่านอุณหภูมิการใช้งาน: ควรเลือกสเปกที่รองรับความร้อนสูงสุดไม่เกิน 600 องศาเซลเซียสเพื่อความเสถียร เหมาะสำหรับงานห้องเย็นหรือสายการผลิตอาหาร
- ความแม่นยำที่ต้องการ (Class): ประเมินความคลาดเคลื่อนที่กระบวนการผลิตรับได้ เลือกใช้ Class AA, A, B หรือ C ให้เหมาะสมกับงบประมาณ
- รูปแบบการติดตั้ง (Mounting): ตรวจสอบหน้างานว่าต้องการเกลียวเชื่อมต่อแบบใด มีทั้งแบบสอดท่อ แบบแปะผิว หรือหน้าแปลน
- สายสัญญาณ (Wiring): เลือกรูปแบบ 2, 3 หรือ 4 สายให้ตรงกับช่องรับสัญญาณอินพุตของเครื่องมือวัดควบคุม

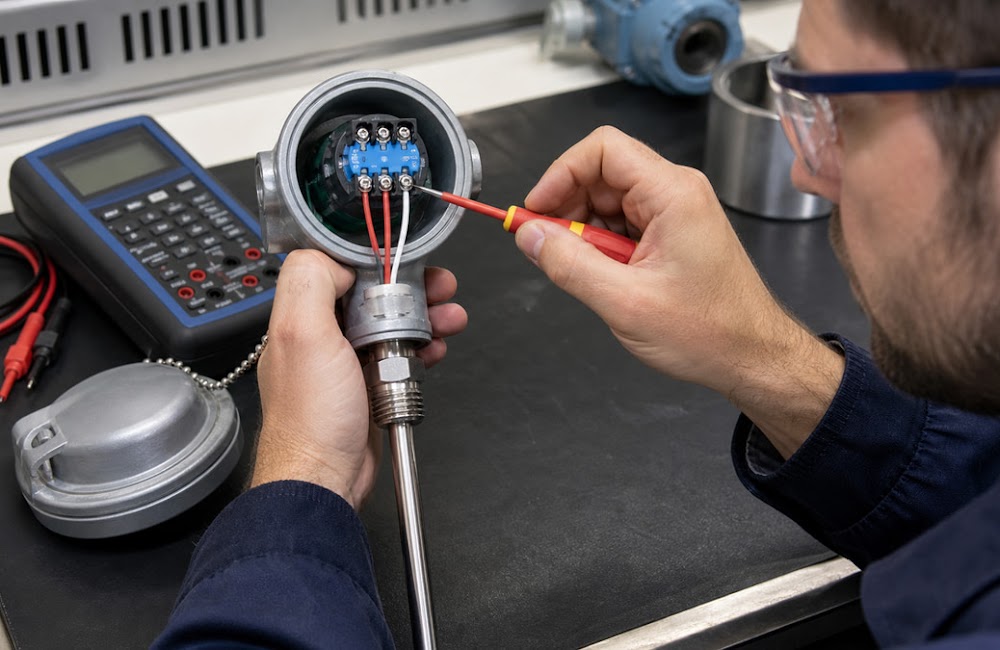

การเชื่อมต่อ Pt100 Sensor เข้ากับระบบควบคุม
การนำข้อมูลจากหน้างานเข้าสู่ระบบแสดงผลจำเป็นต้องมีการเชื่อมต่อสายสัญญาณที่ถูกต้อง การต่อวงจร Pt100 Sensor เข้ากับ Temperature Transmitter มีจุดที่ต้องระมัดระวังเพื่อไม่ให้สัญญาณดรอปดังนี้
- การจับคู่สายไฟ: ตรวจสอบสีสายไฟให้ตรงกับคู่มืออุปกรณ์ โพรบแบบ 3 สายจะมีสายสีเดียวกันสองเส้นเพื่อนำไปชดเชยความต้านทาน
- ระยะทางการเดินสาย: หากจุดวัดอยู่ไกลจากห้องคอนโทรล ควรติดตั้ง Temperature Transmitter ไว้ใกล้หัววัดเพื่อแปลงสัญญาณเป็น 4-20mA ลดสัญญาณรบกวน
- การชีลด์สายสัญญาณ: ในพื้นที่ที่มีคลื่นแม่เหล็กไฟฟ้ารบกวนสูง ควรใช้สายที่มีชิลด์ป้องกันและต่อสายดินให้เรียบร้อยเพื่อความแม่นยำของ Pt100 Temperature Sensor
สรุป
การทำความเข้าใจหลักการทำงานและการบำรุงรักษา Pt100 Sensor อย่างถูกวิธีช่วยลดระยะเวลาที่สายการผลิตหยุดชะงักได้อย่างเป็นรูปธรรม อุปกรณ์ Pt100 Temperature Sensor ที่มีคุณภาพเมื่อทำงานร่วมกับ Temperature Transmitter จะให้ผลลัพธ์ที่แม่นยำเหนือระดับ หากโรงงานของคุณกำลังมองหา ผลิตภัณฑ์อุตสาหกรรม ทีมงาน SCMA ยินดีให้คำปรึกษาพร้อมส่งมอบโซลูชันที่ดีที่สุดให้คุณ
หากต้องการซื้อ Pt100 Sensor สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA เราคือผู้นำเข้าและจัดจำหน่ายอุปกรณ์ เซ็นเซอร์อุตสาหกรรม ชั้นนำที่วิศวกรทั่วประเทศให้ความไว้วางใจ คุณสามารถสั่งซื้อ Pt100 Sensor คุณภาพสูงที่ตอบสนองไวและทนทานต่อสภาพแวดล้อมรุนแรง เรามีทีมวิศวกรผู้เชี่ยวชาญพร้อมให้คำแนะนำการเลือก Pt100 Temperature Sensor และออกแบบระบบเชื่อมต่อ Temperature Transmitter ที่ออกแบบมาเฉพาะสำหรับโรงงานของคุณโดยเฉพาะ
คำถามที่พบบ่อย
Pt100 Sensor ทนความร้อนได้สูงสุดเท่าไร?
เซ็นเซอร์ชนิดนี้รองรับอุณหภูมิได้สูงสุดประมาณ 850 องศาเซลเซียส แนะนำให้ใช้งานในช่วงไม่เกิน 600 องศาเซลเซียสเพื่อรักษาเสถียรภาพสูงสุด
แบบ 3 สายกับ 4 สายต่างกันอย่างไร?
แบบ 3 สายมีสายชดเชยความต้านทานหนึ่งเส้นเพียงพอสำหรับงานทั่วไป ส่วนแบบ 4 สายชดเชยได้สมบูรณ์แบบร้อยเปอร์เซ็นต์เหมาะสำหรับห้องปฏิบัติการ
หากสายเซ็นเซอร์ขาดสามารถต่อสายเองได้หรือไม่?
ไม่แนะนำให้ตัดต่อสายไฟเองเนื่องจากจะทำให้เกิดรอยต่อที่ไปเพิ่มค่าความต้านทานในวงจร ส่งผลให้อุณหภูมิที่อ่านได้ผิดเพี้ยนไปจากความเป็นจริง
ทำไมค่าอุณหภูมิถึงไม่นิ่ง แกว่งไปมาตลอด?
อาจเกิดจากจุดเชื่อมต่อสายไฟที่เทอร์มินัลบล็อกหลวม หรือมีการเดินสายสัญญาณใกล้กับสายไฟแรงสูงทำให้เกิดคลื่นแม่เหล็กไฟฟ้ารบกวน
ควรส่งเครื่องมือวัดไปสอบเทียบบ่อยแค่ไหน?
ผู้เชี่ยวชาญแนะนำให้ส่งอุปกรณ์เข้าห้องแล็บเพื่อทำการสอบเทียบมาตรฐานอย่างน้อยปีละ 1 ครั้ง หรือถี่ขึ้นหากใช้งานในสภาพแวดล้อมที่โหดร้าย
