วาล์วควบคุมแรงดันคืออะไร? รู้จักประเภท หลักการทำงาน การเลือกใช้

วาล์วควบคุมแรงดันคืออะไร และส่งผลต่อความปลอดภัยในระบบอุตสาหกรรมอย่างไร? บทความนี้จะพาเจาะลึกทุกรายละเอียดของวาล์วควบคุมแรงดัน ตั้งแต่โครงสร้างพื้นฐาน การเลือกใช้งาน ไปจนถึงการติดตั้งที่ถูกต้องเพื่อป้องกันความเสียหายต่ออุปกรณ์ ผู้อ่านจะได้ทำความเข้าใจการทำงานของ pressure relief valve หน้าที่ของ control valve ตลอดจนระบบ pressure control อย่างครบถ้วน หากต้องการคำปรึกษาเพิ่มเติม สามารถติดต่อ บริการเทียบสเปควาล์วโดยทีมวิศวกร SCMA ได้ทันที

วาล์วควบคุมแรงดัน คืออะไร และสำคัญอย่างไรในระบบต่างๆ?

วาล์วควบคุมแรงดัน เป็นอุปกรณ์เชิงกลที่ถูกออกแบบมาเพื่อรักษาระดับความดันในระบบท่อให้ทำงานอยู่ในเกณฑ์ที่ปลอดภัยเสมอ หน้าที่หลักคือการป้องกันความเสียหายของอุปกรณ์ปลายทางจากสภาวะความดันพุ่งกระชาก ซึ่งแตกต่างจาก control valve ทั่วไปที่เน้นควบคุมอัตราการไหลหรือทิศทาง การทำงานของระบบ pressure control ที่ดีย่อมช่วยยืดอายุการใช้งานเครื่องจักรและลดความเสี่ยงจากอุบัติเหตุท่อแตก โดยเฉพาะการพึ่งพา pressure relief valve เป็นด่านสุดท้ายในการระบายความดันส่วนเกินออกจากระบบอย่างทันท่วงที

หลักการทำงานพื้นฐานของวาล์วควบคุมแรงดัน

กลไกการทำงานของวาล์วควบคุมแรงดัน อาศัยหลักการสร้างความสมดุลระหว่างแรงดันของของไหลที่ดันขึ้นและแรงสปริงที่กดลงมา ส่วนประกอบที่สำคัญภายในตัววาล์วประกอบด้วย สปูล (Spool) หรือแผ่นไดอะแฟรม สปริงปรับค่าได้ และช่องทางเข้าออก เมื่อความดันของไหลเอาชนะแรงสปริงได้ วาล์วจะเปิดออกเพื่อระบายความดันหรือลดทอนความดันลง ระบบ pressure control รูปแบบนี้ไม่จำเป็นต้องใช้ไฟฟ้าในการสั่งงาน การเลือก pressure relief valve และ control valve ที่มีคุณภาพจะช่วยให้กลไกสปริงทำงานได้อย่างแม่นยำไม่ผิดเพี้ยน

วาล์วควบคุมแรงดันมีกี่ประเภท? รู้จัก 5 ชนิดที่ใช้บ่อยที่สุด

การเลือกใช้ valve ในระบบอุตสาหกรรมมีหลากหลายรูปแบบ ผู้ปฏิบัติงานจำเป็นต้องรู้ว่า PRV คืออะไร และแยกแยะประเภทให้ถูกต้องเพื่อนำไปใช้งานได้อย่างปลอดภัย ดังรายละเอียด 5 ชนิดต่อไปนี้

วาล์วระบายแรงดัน (Relief Valve)

อุปกรณ์ตัวนี้ทำหน้าที่จำกัดความดันสูงสุดในระบบไฮดรอลิกหรือระบบลม เมื่อความดันเกินค่าที่ตั้งไว้ รีลีฟวาล์ว จะเปิดออกเพื่อระบายของไหลกลับสู่ถังพักหรือชั้นบรรยากาศ เป็นอุปกรณ์เซฟตี้พื้นฐานที่ทุกระบบต้องมี

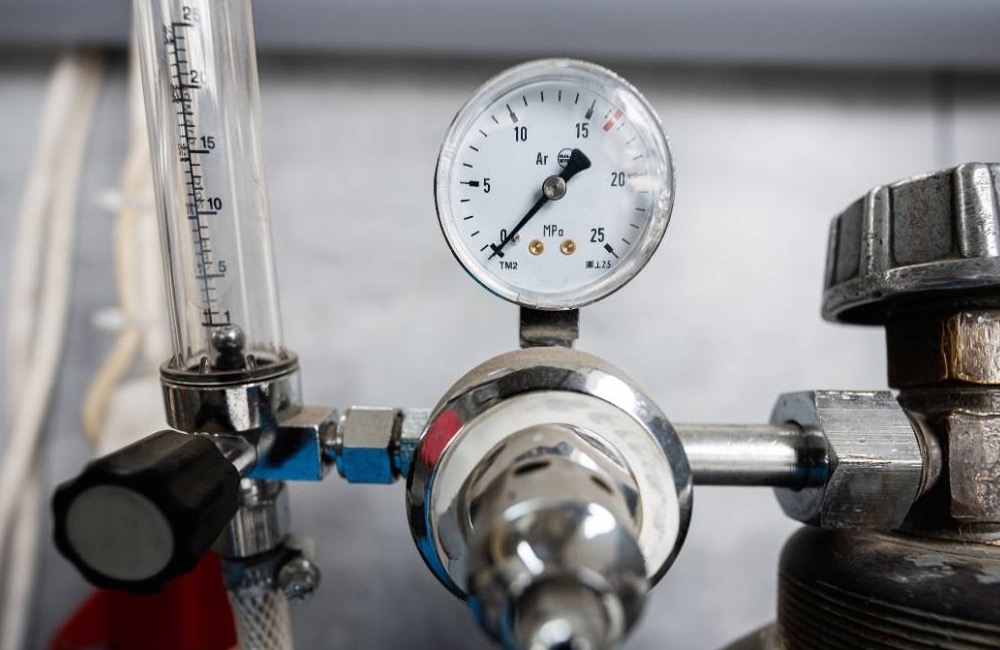

วาล์วลดแรงดัน (Pressure Reducing Valve)

วาล์วลดแรงดัน ทำหน้าที่ปรับลดความดันจากต้นทางที่มีค่าสูงและแกว่งตัว ให้กลายเป็นความดันใช้งานปลายทางที่ต่ำลงและมีความคงที่เสมอ นิยมใช้เพื่อป้องกันความเสียหายต่อกระบอกสูบหรืออุปกรณ์ที่มีพิกัดการทนความดันจำกัด

วาล์วลำดับการทำงาน (Sequence Valve)

อุปกรณ์นี้ควบคุมลำดับการทำงานของกระบอกสูบตั้งแต่สองตัวขึ้นไปในระบบไฮดรอลิก โดยจะยอมให้ pressure ไหลผ่านไปยังวงจรที่สองก็ต่อเมื่อวงจรแรกทำงานจนสุดระยะและมีความดันสะสมถึงค่าที่กำหนดไว้

วาล์วรักษาสมดุล (Counterbalance Valve)

ทำหน้าที่สร้างความต้านทานหรือรักษาสมดุลของโหลดที่ตกลงมาตามแรงโน้มถ่วง ป้องกันไม่ให้กระบอกสูบเคลื่อนที่เร็วกว่าปกติ การทำงานคล้าย pressure relief valve แต่ใช้ติดตั้งที่พอร์ตฝั่งน้ำมันไหลกลับ

วาล์วตัดความดัน (Unloading Valve)

ทำหน้าที่ระบายความดันจากปั๊มกลับสู่ถังพักโดยตรงเมื่อระบบไม่ต้องการใช้ความดันแล้ว ช่วยลดภาระการทำงานของมอเตอร์ต้นกำลังและลดความร้อนสะสมใน regulator valve ของระบบภาพรวม

เจาะลึก: วาล์วระบายแรงดัน (Relief Valve) คืออะไร?

คำถามที่ว่า relief valve คือ อุปกรณ์แบบไหน สามารถอธิบายได้ว่ามันคือวาล์วรักษาความปลอดภัยที่เปิดตามสัดส่วนความดันที่เกินพิกัด ความแตกต่างระหว่าง Relief Valve และ Safety Valve อยู่ที่ลักษณะการเปิด โดย Safety Valve จะเปิดออกสุดทันทีเมื่อถึงจุดวิกฤต เหมาะกับแก๊สหรือไอน้ำ การหาคำตอบว่า pressure relief valve คืออะไร อย่างถ่องแท้ จะช่วยให้ช่างตั้งค่าความดันระบาย (Cracking Pressure) ได้สูงกว่าความดันใช้งานปกติเล็กน้อย เพื่อความปลอดภัยสูงสุดโดยไม่ทำให้ระบบสูญเสียกำลัง

เจาะลึก: วาล์วลดแรงดันน้ำ ทำงานอย่างไร?

หลายคนสงสัยว่า PRV คือ อุปกรณ์ใดในระบบท่อ มันคือวาล์วที่ลดความดันน้ำประปาจากเมนหลักเข้าสู่ตัวอาคาร การใช้งานวาล์วลดแรงดันในระบบประปาบ้านและอาคารช่วยป้องกันท่อแตกและยืดอายุเครื่องทำน้ำอุ่น ช่างต้องทราบว่า วาล์ว ลด แรง ดัน น้ำ ทำงานโดยใช้ไดอะแฟรมต้านทานแรงดัน ข้อควรระวังในการติดตั้งและปรับตั้งค่าคือต้องสังเกตลูกศรทิศทางการไหลให้ถูกต้อง และติดตั้งตัวกรอง (Strainer) ดักหน้าวาล์วเสมอเพื่อป้องกันเศษสิ่งสกปรกอุดตัน

การประยุกต์ใช้งานวาล์วควบคุมแรงดันในระบบต่างๆ

การประยุกต์ใช้งานวาล์วแต่ละชนิดมีความจำเพาะเจาะจงตามประเภทของไหลและลักษณะอุตสาหกรรม ผู้ใช้งานต้องพิจารณาเปรียบเทียบการเลือกใช้อุปกรณ์ pressure relief device คือ ด่านแรกของการป้องกันความเสียหาย ดังนี้

• การใช้วาล์วลแรงดันน้ำในครัวเรือนเพื่อคุมความดันน้ำประปาให้เหมาะสมกับสุขภัณฑ์
• การใช้วาล์วควบคุมแรงดันไฮดรอลิก ในเครื่องจักรกลหนักเพื่อกำหนดแรงกดทับของเครื่องเพรส

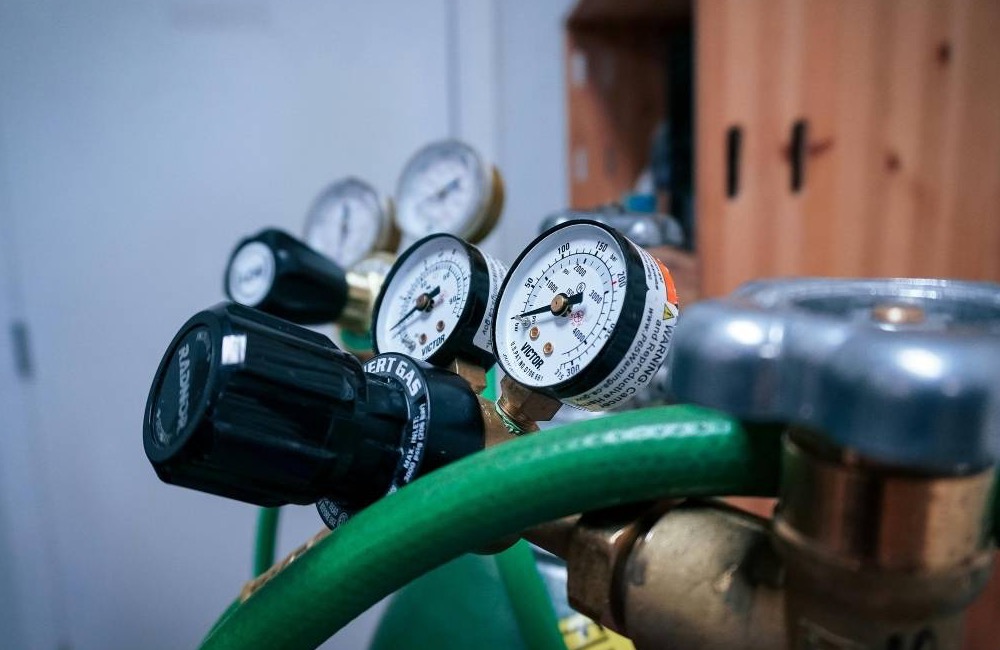

• การใช้วาล์วควบคุมแรงดันแก๊ส และอากาศอัด ในระบบนิวเมติกส์อุตสาหกรรมและถังลม
• การใช้วาล์วควบคุมแรงดันน้ำมัน ในระบบหล่อลื่นเครื่องจักรเพื่อป้องกันจุดข้อต่อซีลยางฉีกขาด

วิธีเลือกวาล์วควบคุมแรงดันให้เหมาะสมกับการใช้งาน

ก่อนตัดสินใจสั่งซื้ออุปกรณ์ ผู้ใช้งานควรทำความเข้าใจว่า pressure relief valve คืออะไร และมีตัวแปรใดบ้างที่มีผลต่อการทำงาน ตามมาตรฐาน ISO 4413 สำหรับระบบกำลังของไหล การเลือกสเปคที่แม่นยำจะช่วยยืดอายุการใช้งานวงจรภาพรวม

• ปัจจัยที่ต้องพิจารณา: อัตราการไหล, ช่วงแรงดัน (Pressure Range), ชนิดของไหลว่าเข้ากันได้กับซีลยางภายใน valve หรือไม่
• การเลือกวัสดุตัวเรือน: ทองเหลืองสำหรับงานทั่วไป, สแตนเลสสำหรับอุตสาหกรรมอาหารและสารเคมี, เหล็กหล่อสำหรับวงจร pressure สูง
• การเลือกขนาดวาล์วที่ถูกต้อง (เช่น 4 หุน, 1 นิ้ว) ให้สัมพันธ์กับขนาดท่อเมนโดยไม่ต้องดัดแปลงข้อต่อลดเหลี่ยมให้เกิดคอขวด

ตารางเปรียบเทียบวาล์วควบคุมแรงดันแต่ละชนิดแบบเข้าใจง่าย

สรุป

การเลือกใช้วาล์วควบคุมแรงดันอย่างถูกต้องเป็นหัวใจสำคัญของการดูแลเครื่องจักร ไม่ว่าจะเป็นการหาคำตอบว่า PRV คืออะไร หรือการติดตั้ง pressure relief valve ล้วนส่งผลต่อความปลอดภัยทั้งสิ้น หากต้องการผู้เชี่ยวชาญช่วยเทียบสเปคและคำนวณอัตราการไหล SCMA มีบริการจัดหา วาล์วลดแรงดันน้ำ และ control valve ทุกชนิดพร้อมให้คำปรึกษาเชิงวิศวกรรมแบบครบวงจร

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

บทความให้ความรู้เรื่องวาล์วควบคุมแรงดันนี้จัดทำขึ้นเพื่อให้ช่างซ่อมบำรุงเข้าใจกระบวนการทำงานที่ถูกต้อง หากตรวจพบว่าระบบมีปัญหาและต้องการเปลี่ยนอุปกรณ์ SCMA จัดจำหน่าย pressure control และ รีลีฟวาล์ว แบรนด์ชั้นนำระดับโลก สนใจสั่งซื้อ regulator valve คุณภาพสูงพร้อมบริการหลังการขาย สามารถติดต่อทีมงาน SCMA เพื่อเช็คสต๊อกสินค้าและรับข้อเสนอที่ดีที่สุด

คำถามที่พบบ่อย

วาล์วระบายแรงดันมีน้ำรั่วซึมตลอดเวลา เกิดจากสาเหตุใด?

อาการนี้เกิดจากแผ่นซีลด้านในเสื่อมสภาพหรือมีเศษฝุ่นสนิมเข้าไปขัดหน้าสัมผัสของสปูล วิธีแก้ไขคือการรื้อถอดชิ้นส่วนออกมาล้างทำความสะอาดหรือเปลี่ยนชุดซีลซ่อมใหม่ทั้งหมด

สามารถนำวาล์วลดแรงดันน้ำไปใช้กับระบบลมอัดได้หรือไม่?

การสลับประเภทการใช้งานเป็นสิ่งที่ไม่ควรทำโดยเด็ดขาด วัสดุและแผ่นไดอะแฟรมออกแบบมาเพื่อทนทานต่อคุณสมบัติของไหลที่แตกต่างกัน การใช้งานผิดประเภทส่งผลให้วาล์วพังเสียหายทันที

ควรตั้งค่าความดันระบาย (Cracking Pressure) ไว้ที่เท่าไหร่?

ตามมาตรฐานวิศวกรรม ผู้ใช้งานต้องตั้งค่าความดันระบายเผื่อไว้สูงกว่าความดันใช้งานปกติประมาณ 10 ถึง 15 เปอร์เซ็นต์ เพื่อป้องกันไม่ให้วาล์วเปิดระบายออกก่อนเวลาอันควร

สัญลักษณ์ PRV ย่อมาจากอะไรในแบบวงจรท่อ?

ตัวย่อ PRV หมายถึง Pressure Reducing Valve หรือวาล์วลดแรงดัน ทำหน้าที่ลดทอนความดันให้คงที่ พบเห็นได้บ่อยในแบบร่างงานระบบประปาอาคารสูงและระบบดับเพลิง

อายุการใช้งานของวาล์วควบคุมความดันอยู่ที่กี่ปี?

อุปกรณ์เกรดอุตสาหกรรมมีอายุการทำงานเฉลี่ย 3 ถึง 5 ปี ขึ้นอยู่กับคุณภาพของไหลและการดูแลรักษา การติดตั้งชุดกรองสิ่งสกปรกดักหน้าวาล์วช่วยยืดอายุชิ้นส่วนภายในได้อย่างมีประสิทธิภาพ
