regulator ปรับลมฉบับสมบูรณ์ หลักการทำงาน วิธีเลือก การติดตั้ง

regulator ปรับลม หัวใจหลักในการควบคุมความเสถียรของระบบลมอัดอุตสาหกรรม ช่างซ่อมบำรุงจำเป็นต้องเลือก ตัวปรับแรงดันลม ให้ตรงกับภาระงานเพื่อป้องกันความเสียหายต่อเครื่องจักร การทำความเข้าใจโครงสร้างของ วาล์วปรับแรงดันลม และการทำงานร่วมกับ ชุดกรองลม จะช่วยยืดอายุการใช้งานอุปกรณ์นิวเมติกส์ บทความนี้จะเจาะลึกทุกแง่มุมของ regulator ลม เพื่อนำไปประยุกต์ใช้หน้างานจริง

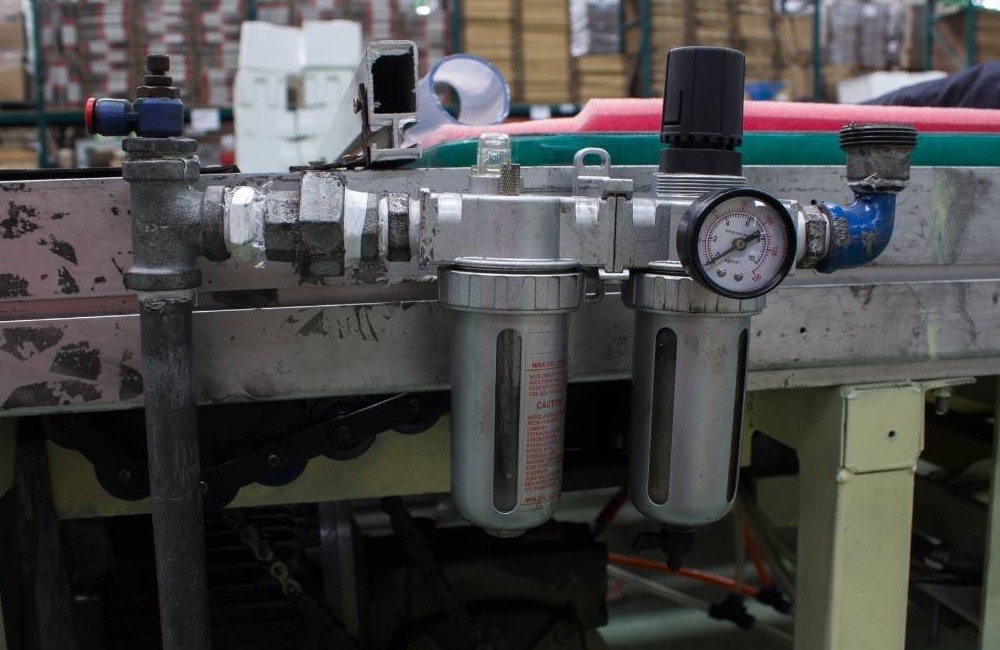

Regulator ปรับลม คืออะไร? ทำไมจึงสำคัญในระบบนิวเมติกส์

regulator ปรับลม ทำหน้าที่ลดความดันต้นทางจากเครื่องอัดอากาศให้เหลือความดันใช้งานที่เหมาะสมและคงที่ ตัวปรับแรงดันลม ช่วยปกป้องซีลกระบอกสูบไม่ให้ฉีกขาดจากแรงกระแทกของลมอัดที่รุนแรงเกินพิกัด ระบบท่อลมเมนของโรงงานมีความดันแกว่งตัวตลอดเวลาตามปริมาณการใช้ลมของแต่ละแผนก การติดตั้ง วาล์วปรับแรงดันลม ดักไว้หน้าเครื่องจักรทุกตัวเป็นมาตรฐานวิศวกรรมที่หลีกเลี่ยงไม่ได้ วิศวกรต้องออกแบบให้ทำงานร่วมกับ ชุดกรองลม เพื่อความสะอาดสูงสุด การขาด regulator ลม จะทำให้จังหวะการทำงานของแขนกลผิดเพี้ยนจนเกิดของเสียในสายการผลิต

หลักการทำงานของตัวปรับแรงดันลม (Pneumatic Regulator)

กลไกภายในของ ตัวปรับแรงดันลม อาศัยความสมดุลระหว่างแรงสปริงและแรงดันลมที่กระทำลงบนแผ่นไดอะแฟรม (Diaphragm) เมื่อผู้ใช้งานหมุนลูกบิด regulator ปรับลม ตามเข็มนาฬิกา สปริงจะถูกกดลงไปดันวาล์วให้เปิดออก ลมฝั่งขาเข้าจะไหลผ่านไปยังฝั่งขาออกจนกว่าแรงดันจะเอาชนะแรงสปริงได้ หากแรงดันฝั่งขาออกสูงเกินไป แผ่นไดอะแฟรมของ วาล์วปรับแรงดันลม จะยกตัวขึ้นเพื่อหรี่ช่องทางลม การทำงานสลับไปมานี้ช่วยให้ regulator ลม รักษาความดันใช้งานได้นิ่งสนิทแม้ความดันต้นทางจาก ชุดกรองลม จะไม่คงที่ก็ตาม

ประเภทของ Regulator ปรับลม มีกี่แบบ? เลือกใช้ต่างกันอย่างไร

การเลือก regulator ปรับลม ต้องพิจารณาจากข้อจำกัดของพื้นที่และความต้องการความแม่นยำของกระบวนการผลิต วิศวกรสามารถแบ่งประเภท ตัวปรับแรงดันลม ตามลักษณะโครงสร้างการใช้งานร่วมกับ ชุดกรองลม และ วาล์วปรับแรงดันลม ได้ดังนี้

แบบใช้งานทั่วไป (General Purpose)

regulator ลม ชนิดนี้พบได้มากที่สุดในโรงงานอุตสาหกรรมทั่วไป โครงสร้างภายในใช้สปริงและแผ่นไดอะแฟรมมาตรฐาน ทนทานต่อแรงกระแทก เหมาะสำหรับคุมความดันกระบอกสูบหรือวาล์วควบคุมทิศทางที่ไม่ได้ต้องการความละเอียดระดับทศนิยม

แบบความแม่นยำสูง (Precision Regulator)

ออกแบบมาเพื่อควบคุมความดันลมให้คงที่ที่สุด มีอัตราการเบี่ยงเบนต่ำมากแม้ปริมาณการไหลจะเปลี่ยนไป เหมาะสำหรับงานที่ไวต่อความดันชิ้นงาน เช่น เครื่องทดสอบรอยรั่ว (Leak Tester) ช่างซ่อมบำรุงต้องระวังฝุ่นผงเข้าไปอุดตันกลไก

แบบมีตัวกรองในตัว (Filter Regulator)

การรวมฟังก์ชันกรองดักละอองน้ำและปรับลดความดันไว้ในโมดูลเดียวกัน ช่วยประหยัดพื้นที่ติดตั้งหน้าตู้คอนโทรล ลดจุดเชื่อมต่อข้อต่อลมที่อาจเกิดการรั่วซึม เป็นรูปแบบที่นิยมใช้คู่กับตัวจ่ายน้ำมันหล่อลื่นเพื่อความสมบูรณ์แบบ

วิธีเลือกซื้อ Regulator ปรับลม ต้องดูสเปคอะไรบ้าง

การสั่งซื้อ regulator ปรับลม ผิดสเปคทำให้เกิดอาการลมอั้น เครื่องจักรทำงานช้าผิดปกติ ทีมวิศวกรต้องประเมินพารามิเตอร์ของ ตัวปรับแรงดันลม และ วาล์วปรับแรงดันลม ให้สอดคล้องกับขนาด ชุดกรองลม เดิมดังรายละเอียดต่อไปนี้

ขนาดเกลียว (Port Size) ให้เหมาะกับท่อลม

ต้องระบุมาตรฐานเกลียวให้ชัดเจน เช่น เกลียว PT (Taper) หรือเกลียว G (เกลียวตรง) ขนาดพอร์ตตั้งแต่ 1/8 นิ้วไปจนถึง 1 นิ้วต้องสัมพันธ์กับท่อลมเมน การใช้ข้อต่อลดเหลี่ยมจะทำให้เกิดคอขวดและเสียอัตราการไหลไปโดยเปล่าประโยชน์

ช่วงแรงดันที่ปรับได้ (Pressure Range)

ตรวจสอบพิกัดความดันขาเข้าสูงสุดให้ทนความดันปั๊มลมได้ ช่วงการปรับตั้ง (Set Pressure Range) ต้องครอบคลุมภาระงาน เช่น 0.5 ถึง 8.5 บาร์ หากเลือกช่วงแคบเกินไปจะไม่สามารถหมุนเร่งความดันกระบอกสูบให้ทำงานได้

อัตราการไหลของลม (Flow Rate) ที่ต้องการ

ประเมินปริมาณการใช้ลมรวมของอุปกรณ์ปลายทางทั้งหมด เลือกสเปคให้อัตราการไหลของตัวปรับแรงดันมีค่าสูงกว่าความต้องการจริงประมาณ 20 เปอร์เซ็นต์ ป้องกันปัญหาความดันตกฮวบจังหวะกระบอกสูบหลายตัวเคลื่อนที่พร้อมกัน

วัสดุตัวเรือนและซีลที่ทนทาน

สภาพแวดล้อมหน้าเครื่องจักรมีผลต่ออายุการใช้งาน พื้นที่ทั่วไปใช้วัสดุอะลูมิเนียมได้ หากจุดติดตั้งอยู่ใกล้เตาอบหรือสารเคมีรุนแรง ต้องเปลี่ยนไปใช้ตัวเรือนสเตนเลสสตีลและชุดซีลยาง Viton ทนความร้อนสูง

การเลือกระหว่างแบบมีเกจและไม่มีเกจ

รุ่นมีเกจวัดหน้าปัดเข็มช่วยให้ช่างตรวจสอบค่าความดันได้ทันทีด้วยสายตา รุ่นไม่มีเกจหรือเกจฝังในตัว (Embedded Gauge) เหมาะสำหรับจุดที่พื้นที่แคบ ป้องกันปัญหาพนักงานเดินชนหน้าปัดเกจแตกเสียหายระหว่างปฏิบัติงาน

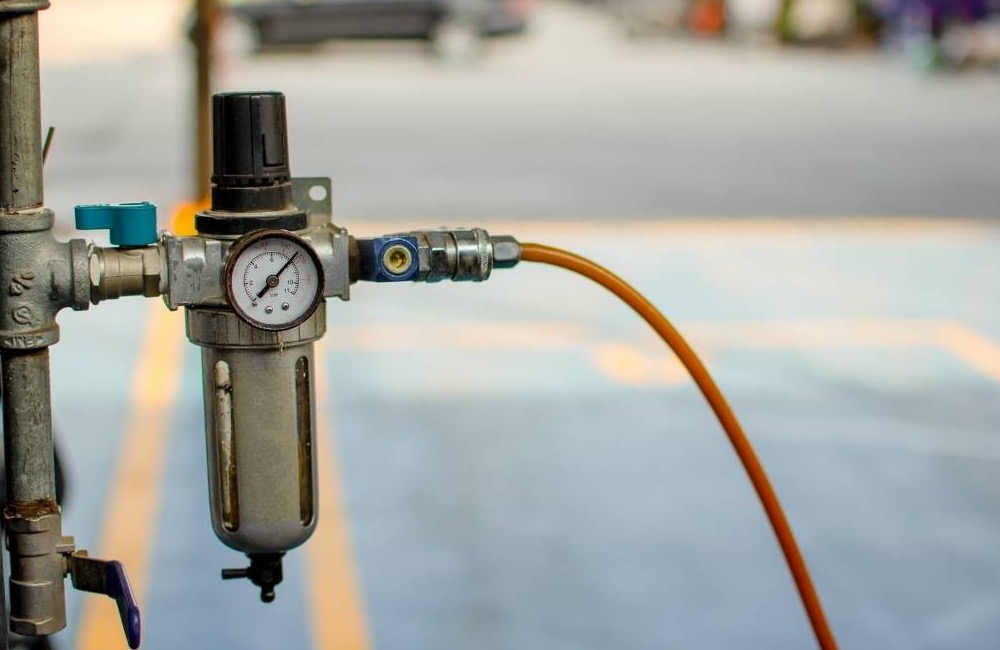

การติดตั้งและปรับตั้งค่า Regulator ปรับลมที่ถูกต้อง

ทิศทางการไหลของลมคือหัวใจสำคัญในการติดตั้ง regulator ปรับลม ต้องหันลูกศรบนตัวเรือนให้ชี้ไปหาเครื่องจักรปลายทางเสมอ การติดตั้ง ตัวปรับแรงดันลม กลับด้านจะทำให้อากาศไม่สามารถไหลผ่าน ชุดกรองลม ได้

• ติดตั้ง วาล์วปรับแรงดันลม ในแนวตั้งฉากกับพื้นเสมอเพื่อป้องกันน้ำขังในกลไก
• ดึงลูกบิดขึ้นก่อนหมุนปรับค่า หมุนตามเข็มนาฬิกาเพื่อเพิ่มแรงดัน หมุนทวนเข็มเพื่อลดแรงดัน
• ตั้งค่าความดันให้สูงกว่าเป้าหมายเล็กน้อย หมุนถอยกลับมาหาค่าจริงเพื่อลบระยะฟรีของสปริง regulator ลม
• กดลูกบิดกลับลงไปเพื่อล็อกตำแหน่ง ป้องกันความสั่นสะเทือนหน้าเครื่องจักรทำให้ค่าเคลื่อน

อาการเสียของตัวปรับแรงดันลมและวิธีแก้ไขเบื้องต้น

เมื่อ regulator ปรับลม ทำงานผิดปกติ เครื่องจักรจะแสดงอาการทันที ช่างซ่อมบำรุงต้องแยกแยะอาการเสียของ ตัวปรับแรงดันลม ให้ออกเพื่อรื้อซ่อมชุดสปูลหรือเปลี่ยน ชุดกรองลม ใหม่ทั้งเซ็ต

• อาการลมรั่วซึม: มีเสียงลมฟี้บริเวณใต้ลูกบิด วาล์วปรับแรงดันลม เกิดจากแผ่นไดอะแฟรมฉีกขาด ต้องเปลี่ยนอะไหล่ชุดซ่อมใหม่
• อาการแรงดันตกหรือไม่นิ่ง: เข็มเกจสวิงไปมา เกิดจากเศษฝุ่นหรือเทปพันเกลียวเข้าไปขัดแกนวาล์ว ต้องถอดชิ้นส่วนภายในออกมาล้างด้วยลมเป่า
• อาการปรับแรงดันขึ้น-ลงไม่ได้: ลูกบิดหมุนฟรี เกิดจากเกลียวสปริงรูดหรือมีสนิมเกาะจากการที่มีน้ำผสมมาใน regulator ลม ต้องเปลี่ยนอุปกรณ์ตัวใหม่

สรุป

การทำความเข้าใจโครงสร้างของ regulator ปรับลม ช่วยให้วิศวกรบริหารจัดการลมอัดได้อย่างมีประสิทธิภาพ ตัวปรับแรงดันลม และ วาล์วปรับแรงดันลม คืออุปกรณ์เซฟตี้ด่านสุดท้ายก่อนลมอัดจะเข้าทำลายซีลเครื่องจักร การดูแลรักษา บทความเกี่ยวกับชุดกรองลม (FRL) อย่างสม่ำเสมอจะช่วยยืดอายุการใช้งาน regulator ลม ทีมงาน SCMA พร้อมให้คำปรึกษาและเทียบสเปคอะไหล่นิวเมติกส์ให้ตรงกับหน้างานจริงของคุณ

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

เนื้อหาบทความ SEO เชิงเทคนิคเรื่อง regulator ปรับลม นี้จัดทำขึ้นเพื่อมอบคุณค่าและเพิ่มพูนความรู้ให้แก่ช่างซ่อมบำรุงอุตสาหกรรม SCMA มีบริการซัพพอร์ตระบบออนไลน์เทียบสเปค หน้าหมวดหมู่สินค้า Regulator และ ชุดกรองลม โดยวิศวกรผู้เชี่ยวชาญ เพียงถ่ายรูป วาล์วปรับแรงดันลม ตัวเก่าหรือแจ้งแบรนด์ ส่งผ่าน หน้าติดต่อเรา ทีมงานเช็คสเปค ตัวปรับแรงดันลม และ regulator ลม ให้ทันที จัดส่งด่วนถึงหน้าโรงงาน

คำถามที่พบบ่อย

นำตัวปรับแรงดันน้ำมาใช้แทน Regulator ปรับลม ได้หรือไม่?

ทำไม่ได้ โครงสร้างวาล์วและวัสดุซีลออกแบบมาทนทานต่อของไหลคนละประเภท การนำมาใช้แทนกันจะทำให้แรงดันสวิงและเกิดลมรั่วทันที

ทำไมหมุนลดแรงดันแล้วเข็มเกจวัดไม่ยอมตกลงมา?

อุปกรณ์ที่ใช้อาจเป็นรุ่นไม่มีระบบระบายลมทิ้ง (Non-Relieving) ต้องสั่งให้กระบอกสูบปลายทางทำงานคายลมเก่าออกก่อน เข็มเกจจึงจะแสดงค่าใหม่

ควรตั้งค่าแรงดันใช้งานหน้าเครื่องจักรไว้ที่เท่าไหร่?

ประเมินจากน้ำหนักโหลดชิ้นงาน มาตรฐานโรงงานทั่วไปตั้งไว้ที่ 4-6 บาร์ การตั้งสูงเกินไปทำให้เปลืองพลังงานปั๊มลมและเครื่องจักรสึกหรอเร็ว

น้ำขังในถ้วยกรองลมบ่อยมาก ส่งผลต่อตัวปรับแรงดันอย่างไร?

ละอองน้ำจะเข้าไปชะล้างจาระบีหล่อลื่นและสร้างสนิมที่แกนวาล์วภายในตัวปรับแรงดัน ต้องตรวจเช็คระบบเครื่องทำลมแห้ง (Air Dryer) ต้นทางด่วน

เปลี่ยนแค่เกจวัดแรงดันที่หน้าปัดแตกได้ไหม โดยไม่ต้องซื้อวาล์วใหม่?

สามารถใช้ประแจถอดเกจวัดแรงดันตัวเก่าออก นำเกจตัวใหม่ที่ขนาดเกลียวเท่ากันพันเทปพันเกลียวใส่เข้าไปแทนได้เลย ช่วยประหยัดงบซ่อมบำรุง
