วาล์วลม 5/2 คืออะไร: หลักการทำงาน ประเภท และวิธีเลือกซื้อ

วาล์วลม 5/2 คืออุปกรณ์ที่คุณกำลังพิจารณาเพื่อใช้ควบคุมระบบนิวเมติกส์ในโรงงานอยู่ใช่ไหม? ในฐานะผู้ออกแบบและซ่อมบำรุงระบบอัตโนมัติ คุณคงทราบดีว่าการเลือก โซลินอยด์วาล์ว 5/2 ที่ถูกต้องส่งผลโดยตรงต่อความแม่นยำและเสถียรภาพการผลิต บทความนี้จะพาคุณเจาะลึกตั้งแต่หลักการทำงานของ วาล์วบังคับทิศทางลม 5/2 วิธีการอ่านสัญลักษณ์ ไปจนถึงวิธีการเลือกสเปคที่แก้ปัญหาได้ตรงจุด หากคุณกำลังมองหาผู้เชี่ยวชาญเพื่อช่วยออกแบบหรือประเมินระบบ สามารถปรึกษา บริการของ SCMA ได้ทันที

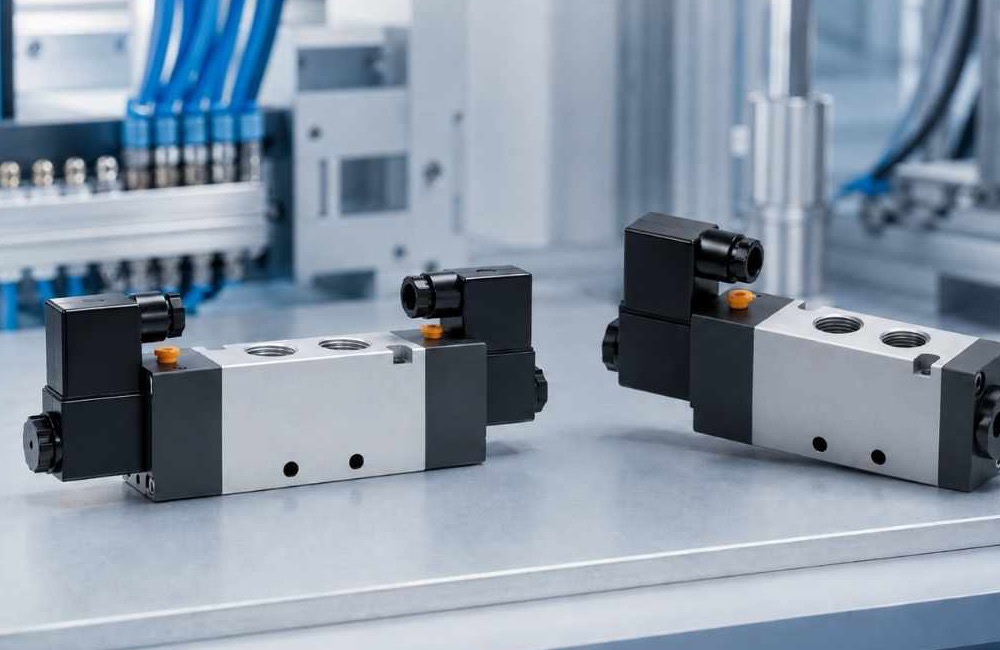

วาล์วลม 5/2 คืออะไร?

จากประสบการณ์ของทีมวิศวกร SCMA เราขออธิบายว่า วาล์วลม 5/2 คืออุปกรณ์หลักสำหรับควบคุมทิศทางการไหลของลมอัด ตัวเลข "5" หมายถึงจำนวนพอร์ต (รูลม) ซึ่งประกอบด้วย พอร์ตจ่ายลมเข้า (P), พอร์ตใช้งาน (A, B), รวมถึงพอร์ตระบายลมทิ้ง (R, S) ส่วนตัวเลข "2" หมายถึงสถานะการทำงานที่มี 2 ตำแหน่ง การออกแบบโครงสร้างลักษณะนี้ทำให้ วาล์ว 5/2 ทำงานด้วยลม สามารถควบคุมการเคลื่อนที่เข้า-ออกของกระบอกสูบลมแบบสองทางได้อย่างสมบูรณ์แบบ ภาพรวมคือวาล์วชนิดนี้ทำหน้าที่เป็นเสมือนสวิตช์เปิด-ปิดและสลับทางเดินลม เพื่อสั่งการระบบกลไกต่างๆ ในสายการผลิตให้ขยับตามจังหวะที่กำหนด

หลักการทำงานของโซลินอยด์วาล์ว 5/2 เป็นอย่างไร?

สำหรับ วาล์ว 5/2 การทํางาน เริ่มต้นจากสถานะปกติ (Normal Position) ลมจากพอร์ต P จะวิ่งไปที่พอร์ต A เพื่อดันให้กระบอกสูบอยู่ในตำแหน่งเริ่มต้น ส่วนลมอัดที่ค้างอยู่จะระบายทิ้งผ่านพอร์ต S เมื่อทำการจ่ายไฟหรือสั่งงาน (Actuated Position) แกนสปูลภายใน โซลินอยด์วาล์ว 5/2 จะขยับสลับตำแหน่ง ลมจากพอร์ต P จะเปลี่ยนทางไปออกพอร์ต B แทน เพื่อดันให้กระบอกสูบเคลื่อนที่ออกไปทำงาน ในขณะเดียวกันลมจากพอร์ต A จะถูกระบายทิ้งผ่านพอร์ต R หลักการสลับทิศทางไปมาของ วาล์วลม 5/2 นี้เองที่ทำให้กลไกต่างๆ เคลื่อนที่ตามรอบการผลิตได้อย่างแม่นยำ คุณสามารถศึกษาเพิ่มเติมเกี่ยวกับ ระบบนิวเมติกส์คืออะไร เพื่อความเข้าใจในภาพรวมที่มากขึ้นได้

วิธีอ่านสัญลักษณ์วาล์ว 5/2 (Pneumatic Symbol) แบบเข้าใจง่าย

การทำความเข้าใจ สัญลักษณ์วาล์วลม 5/2 ถือเป็นทักษะพื้นฐานที่วิศวกรและช่างซ่อมบำรุงทุกคนต้องมี สัญลักษณ์เหล่านี้เป็นภาษาสากลที่อธิบายการไหลของลมโดยไม่ต้องแกะดูวงจรภายใน

องค์ประกอบต่างๆ ในสัญลักษณ์นิวเมติกส์

โครงสร้างพื้นฐานของ สัญลักษณ์วาล์ว 5/2 จะถูกวาดเป็นรูปสี่เหลี่ยมสองช่องติดกัน แต่ละช่องจะแทนตำแหน่งการทำงาน (Position) ลูกศรภายในช่องแสดงถึงทิศทางที่ลมอัดไหลผ่าน ส่วนเส้นตั้งฉาก (รูปตัว T) แสดงถึงพอร์ตที่ถูกปิดกั้นไม่ให้ลมไหลผ่านในสถานะนั้นๆ

ความแตกต่างของสัญลักษณ์วาล์ว 5/2 แบบปกติเปิด (Normally Open)

หากดูที่ สัญลักษณ์วาล์ว 5/2 แบบปกติเปิด (NO) ในช่องสถานะปกติ (ช่องที่สปริงดันอยู่) ลมจากพอร์ต P จะเชื่อมต่อกับพอร์ตใช้งานฝั่งที่ดันให้กระบอกสูบยืดออกทำงานทันทีโดยไม่ต้องจ่ายไฟ ซึ่งวาล์วรูปแบบนี้พบได้ค่อนข้างน้อยในงานอุตสาหกรรมทั่วไป

ความแตกต่างของสัญลักษณ์วาล์ว 5/2 แบบปกติปิด (Normally Closed)

สำหรับ สัญลักษณ์วาล์ว 5/2 แบบปกติปิด (NC) ในสถานะปกติลมจากพอร์ต P จะถูกส่งไปเลี้ยงฝั่งที่ทำให้กระบอกสูบหดตัวกลับ วาล์วจะรอจนกว่ามีการจ่ายไฟสั่งงาน ลมจึงจะเปลี่ยนทิศทางไปดันให้กระบอกสูบยืดออกทำงาน ซึ่งเป็นมาตรฐานที่ปลอดภัยและนิยมใช้มากที่สุด

ตัวอย่างการอ่านสัญลักษณ์จริง

ในหน้างานจริง เมื่อวิศวกร SCMA เห็นสัญลักษณ์รูปสี่เหลี่ยมสองช่อง มีขดลวดโซลินอยด์วาดอยู่ด้านซ้ายร่วมกับมีรูปสปริงอยู่ด้านขวา เราจะทราบทันทีว่านี่คือวาล์วแบบสั่งงานด้วยไฟฟ้าข้างเดียว (Single Solenoid) เมื่อตัดกระแสไฟ สปริงจะทำหน้าที่ดึงแกนวาล์วกลับสู่ตำแหน่งเริ่มต้นเสมอ

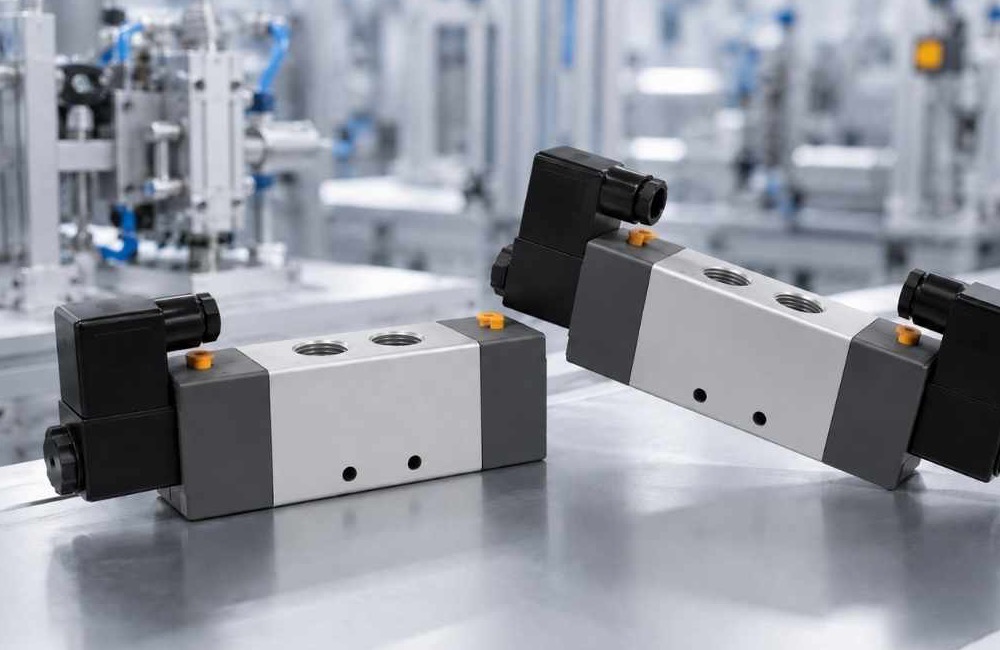

วาล์ว 5/2 คอยล์เดี่ยว (Single Solenoid) กับคอยล์คู่ (Double Solenoid) ต่างกันอย่างไร?

การเลือกระหว่างคอยล์เดี่ยวกับคอยล์คู่เป็นคำถามที่เราให้คำปรึกษาแก่ลูกค้าอยู่เสมอ โซลินอยด์วาล์ว 5/2 ทั้งสองแบบนี้มีกลไกทางวิศวกรรมที่ออกแบบมาเพื่อรองรับความต้องการที่ต่างกัน

หลักการทำงานของวาล์วคอยล์เดี่ยว (Mono-stable) และการใช้สปริงดันกลับ

วาล์วคอยล์เดี่ยวทำงานโดยรับสัญญาณไฟฟ้าเพียงฝั่งเดียวเพื่อดันสปูลเปลี่ยนตำแหน่ง เมื่อหยุดจ่ายไฟ สปริงกลไกภายในจะดันสปูลกลับสู่ตำแหน่งเริ่มต้นทันที ระบบนี้เหมาะกับวงจรที่ต้องการให้เครื่องจักรหดตัวกลับจุดปลอดภัยเมื่อเกิดเหตุไฟฟ้าดับ

หลักการทำงานของวาล์วคอยล์คู่ (Bi-stable) และการค้างตำแหน่ง

วาล์วคอยล์คู่มีชุดขดลวดโซลินอยด์สองข้าง การทำงานใช้การรับสัญญาณไฟพัลส์สั้นๆ เพื่อเปลี่ยนตำแหน่งไปมา เมื่อตัดสัญญาณไฟ แกนวาล์วจะค้างอยู่ในตำแหน่งล่าสุดเสมอ (Memory function) ข้อดีคือช่วยประหยัดพลังงานเพราะไม่ต้องจ่ายไฟแช่ไว้ตลอดเวลา

ข้อดี-ข้อเสีย และการใช้งานที่เหมาะสมของแต่ละประเภท

คอยล์เดี่ยวมีราคาถูกกว่า เดินสายไฟง่าย แต่คอยล์อาจร้อนหากต้องจ่ายไฟค้างไว้นาน ส่วนคอยล์คู่ลดปัญหาความร้อนสะสมได้ดีมาก เหมาะกับวงจรที่ต้องการให้กระบอกสูบค้างตำแหน่งล็อกชิ้นงานไว้แม้ระบบไฟขัดข้อง แต่การออกแบบวงจรควบคุมไฟก็จะมีความซับซ้อนตามไปด้วย

เช็คลิสต์วิธีเลือกวาล์วลม 5/2 ให้เหมาะกับงาน

การเลือก วาล์ว5/2แบบลม ที่ถูกต้องช่วยลดปัญหาเครื่องจักรสะดุดหรือสูญเสียแรงดันในระบบ ทีมวิศวกร SCMA ได้สรุป 5 ปัจจัยสำคัญเพื่อเป็นแนวทางให้คุณสเปค วาล์วบังคับทิศทางลม 5/2 ได้อย่างแม่นยำ

• ขนาดเกลียวของพอร์ต (Port Size): ต้องเลือกขนาดให้สัมพันธ์กับปริมาณลมที่กระบอกสูบต้องการ เช่น 1/8", 1/4" หรือ 1/2" หากเลือกเกลียวเล็กเกินไป กระบอกสูบจะเคลื่อนที่ช้าและไม่ได้กำลัง
• แรงดันลมที่ใช้งาน (Operating Pressure): ตรวจสอบสเปคช่วงแรงดันของ โซลินอยด์วาล์ว 5/2 ให้สอดคล้องกับแรงดันที่ปั๊มลมในโรงงานผลิตได้ เพื่อป้องกันไม่ให้ซีลภายในวาล์วทะลุเสียหาย
• ชนิดและขนาดแรงดันไฟฟ้า (Voltage) ที่ใช้ควบคุม: ตรวจสอบระบบคอนโทรลให้ชัดเจนว่าเป็นไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC) เช่น 24VDC, 220VAC ป้องกันการช็อตเสียหายเมื่อนำไปต่อวงจร
• อัตราการไหลของลม (Flow Rate): เป็นตัวแปรที่บอกว่าวาล์วสามารถระบายลมได้กี่ลิตรต่อนาที ควรคำนวณเผื่อความต้องการสูงสุดของระบบเครื่องจักรไว้เสมอ
• สภาพแวดล้อมในการติดตั้ง: หากจุดติดตั้งอยู่ภายนอกอาคาร มีฝุ่น ความชื้น หรืออุณหภูมิสูง ต้องเลือกรุ่นที่มีระดับการป้องกัน IP (Ingress Protection) สูงเพียงพอต่อสภาพแวดล้อมนั้นๆ

เปรียบเทียบวาล์ว 5/2 กับวาล์วประเภทอื่นที่พบบ่อย

ในโลกของ โซลินอยด์วาล์วลม เราไม่ได้มีเพียง วาล์วลม 5/2 เท่านั้น การเข้าใจความแตกต่างของวาล์วแต่ละรุ่นช่วยให้วิศวกรนำไปออกแบบวงจรได้คุ้มค่าที่สุด

ความแตกต่างระหว่างวาล์ว 5/2 และ 3/2

วาล์ว 3/2 มีพอร์ตใช้งานเพียงพอร์ตเดียว เหมาะสำหรับนำไปควบคุมกระบอกสูบทางเดียว (แบบหดกลับด้วยสปริง) ส่วนวาล์ว 5/2 มีสองพอร์ตใช้งาน จึงทำหน้าที่ควบคุมกระบอกสูบสองทางได้อย่างเต็มประสิทธิภาพ คุณสามารถอ่าน ข้อมูลเปรียบเทียบเชิงลึกเกี่ยวกับวาล์วจากผู้เชี่ยวชาญต่างประเทศ เพิ่มเติมได้

ความแตกต่างระหว่างวาล์ว 5/2 และ 5/3

วาล์ว 5/3 พัฒนาต่อยอดมาจากรุ่น 5/2 โดยการเพิ่มตำแหน่ง "ตรงกลาง" เข้ามา ตำแหน่งกลางนี้ช่วยให้เราสามารถสั่งหยุดกระบอกสูบให้ค้างอยู่กลางทางได้ ไม่จำเป็นต้องเคลื่อนที่ไปจนสุดระยะกระบอกสูบเสมอไป ซึ่งตอบโจทย์งานที่ต้องจัดตำแหน่งชิ้นงานอย่างละเอียด

ตารางสรุปการใช้งานของวาล์วแต่ละประเภท

เพื่อความชัดเจน ทีมงาน SCMA ขอนำเสนอตารางเปรียบเทียบสเปคพื้นฐาน เพื่อให้คุณเซฟเก็บไว้ใช้เป็นคู่มือประกอบการทำงานได้เลย

ตัวอย่างการนำวาล์ว 5/2 ไปใช้งานในอุตสาหกรรม

จากประสบการณ์ที่ SCMA ให้บริการแก้ปัญหาด้านระบบอัตโนมัติมาอย่างยาวนาน เราพบว่า งานควบคุมกระบอกสูบสองทางด้วยวาล์ว 5/2 แบบลม ถูกนำไปประยุกต์ใช้อย่างแพร่หลายในโรงงานผลิตทุกระดับ

การควบคุมกระบอกสูบลมแบบสองทาง (Double-Acting Cylinder)

นี่คือหน้าที่หลักที่ตรงไปตรงมาที่สุด วาล์วจะรับหน้าที่สลับการจ่ายลมเข้าพอร์ตหัว-ท้ายของกระบอกสูบ เพื่อสร้างแรงผลักชิ้นงาน เดินเครื่องจักร หรือใช้กดยึดจับชิ้นส่วนในขั้นตอนการประกอบชิ้นงาน (Assembly line) ได้อย่างรวดเร็ว

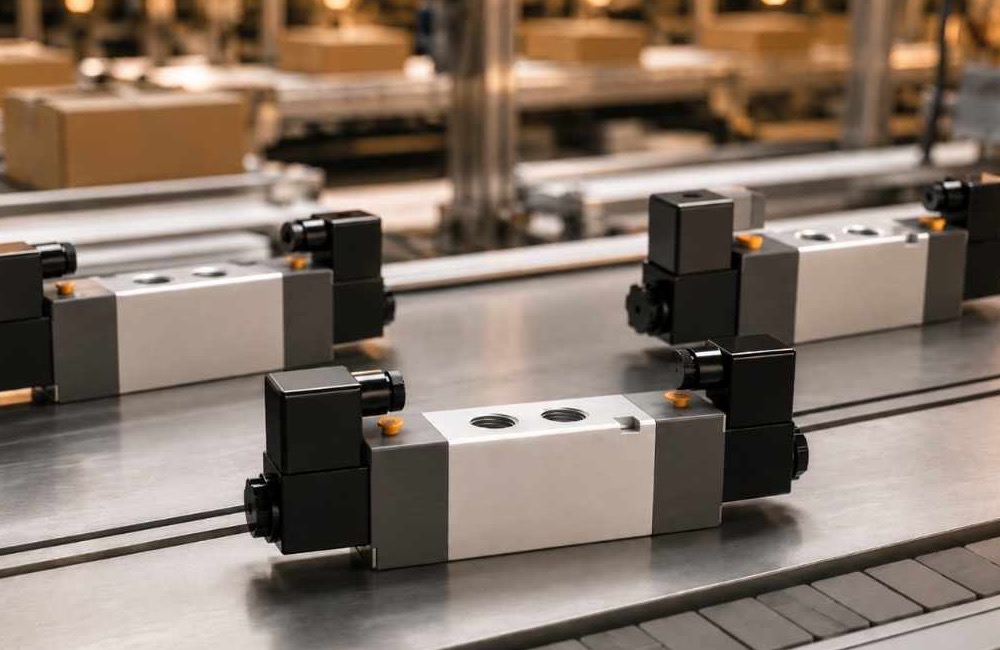

การใช้งานในระบบสายพานลำเลียง

ในไลน์การลำเลียงสินค้าหรือ Conveyor วาล์วจะถูกใช้เพื่อสั่งงานชุดกั้น (Stopper) หรือชุดปัดชิ้นงานตกเกรด (Rejector) ความรวดเร็วในการสลับตำแหน่งสปูลของวาล์ว ส่งผลต่อความแม่นยำและความเร็วในการคัดแยกสินค้าโดยตรง

การประยุกต์ใช้ในเครื่องจักรบรรจุภัณฑ์

เครื่องแพ็คเกจจิ้งอาศัยความแม่นยำสูงมาก วาล์วรุ่นนี้รับหน้าที่ควบคุมกลไกการซีลปากถุง การตัดฟอยล์ หรือการพับกล่องกระดาษ การเลือกใช้อุปกรณ์คุณภาพสูงช่วยป้องกันปัญหาของเสียที่เกิดจากจังหวะการทำงานที่คลาดเคลื่อน

สรุป

โดยสรุปแล้ว วาล์วลม 5/2 คือหัวใจสำคัญในการสั่งการกลไกแบบสองทาง การเข้าใจหลักการทำงานตลอดจนวิธีอ่าน สัญลักษณ์วาล์วลม 5/2 จะช่วยให้คุณสามารถจัดซื้อ วาล์ว5/2แบบลม ได้ตรงสเปค ช่วยป้องกันปัญหาเครื่องจักรหยุดชะงักได้อย่างยั่งยืน SCMA ในฐานะผู้เชี่ยวชาญด้านเครื่องมือวัดและ โซลูชันระบบอัตโนมัติ พร้อมเป็นที่ปรึกษาที่ไว้ใจได้ให้กับธุรกิจของคุณ

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การเลือกซื้อจากพันธมิตรที่มีความรู้เชิงวิศวกรรมช่วยรับประกันว่า งานควบคุมกระบอกสูบสองทางด้วยวาล์ว 5/2 แบบลม ของคุณจะทำงานได้อย่างราบรื่น หากคุณกำลังมองหาอุปกรณ์ทดแทนหรือวางแผนออกแบบระบบใหม่ สามารถเลือกชม ผลิตภัณฑ์ทั้งหมดของเรา ได้ ทีมวิศวกร SCMA พร้อมช่วยคุณจัดหาสเปค วาล์วลม 5/2 และ โซลินอยด์วาล์ว 5/2 แบรนด์ชั้นนำ เพื่อผลักดันอุตสาหกรรมของคุณให้ก้าวไปข้างหน้าอย่างมั่นคง

คำถามที่พบบ่อย

วาล์วลม 5/2 หมายถึงอะไร?

ตัวเลข 5 หมายถึงจำนวนรูพอร์ต (ลมเข้า 1, ใช้งาน 2, ระบายทิ้ง 2) ส่วนตัวเลข 2 หมายถึงสถานะการทำงาน (สลับซ้าย-ขวา) ทำหน้าที่ควบคุมกระบอกสูบแบบสองทาง

จะรู้ได้อย่างไรว่าต้องใช้วาล์วแบบคอยล์เดี่ยวหรือคอยล์คู่?

หากต้องการให้กระบอกสูบกลับจุดปลอดภัยทันทีที่ไฟดับให้ใช้คอยล์เดี่ยว แต่ถ้าต้องการให้กระบอกสูบค้างตำแหน่งล่าสุดไว้เพื่อล็อกชิ้นงานแม้ไฟตกให้ใช้คอยล์คู่

พอร์ต R และ S ในวาล์ว 5/2 มีไว้ทำอะไร?

พอร์ต R และ S เป็นช่องสำหรับระบายลมอัดที่ค้างอยู่ในกระบอกสูบให้ทิ้งออกสู่บรรยากาศ เพื่อลดแรงต้านและช่วยให้กระบอกสูบสามารถเคลื่อนที่ในทิศทางตรงกันข้ามได้

โซลินอยด์วาล์วลมมีอายุการใช้งานนานเท่าใด?

อายุการใช้งานเฉลี่ยอยู่ที่ 10-30 ล้านรอบ (Cycles) ขึ้นอยู่กับคุณภาพของอากาศอัด หากลมมีฝุ่นหรือความชื้นปนเปื้อนจะทำให้ซีลภายในเสื่อมสภาพเร็วขึ้น

สามารถใช้วาล์ว 5/2 ไปควบคุมกระบอกสูบทางเดียวได้หรือไม่?

สามารถทำได้โดยการนำปลั๊กอุดลมไปอุดพอร์ตใช้งาน (A หรือ B) ข้างที่ไม่ได้ใช้งานทิ้งไป 1 รู การทำงานจะเทียบเท่ากับวาล์ว 3/2 แต่เป็นการใช้งานที่สิ้นเปลืองงบประมาณกว่า
