Hand Valve คืออุปกรณ์ที่คุณกำลังพิจารณาเพื่อนำไปใช้ในการควบคุมระบบของไหลในกระบวนการผลิตอุตสาหกรรมใช่หรือไม่? บทความนี้ทีมวิศวกร SCMA จะพาคุณไปเจาะลึกทุกรายละเอียดของ hand control valve เพื่อให้คุณมีความเข้าใจตั้งแต่หลักการทำงานพื้นฐาน ประเภทของวาล์ว ไปจนถึงวิธีการพิจารณาเลือกใช้ วาล์วมือโยก ให้ปลอดภัยและเกิดประสิทธิภาพสูงสุด ไม่ว่าจะเป็นงานระบบนิวเมติกหรือไฮดรอลิก หากคุณต้องการคำปรึกษาจากผู้เชี่ยวชาญด้านระบบอัตโนมัติ สามารถติดต่อสอบถามได้ที่หน้า บริการของเรา (SCMA) ครับ
Hand Valve คืออะไร? และหลักการทำงานพื้นฐาน
สำหรับคำถามที่ว่า hand valve คือ อะไร ในทางวิศวกรรมอุตสาหกรรม อุปกรณ์ชิ้นนี้คือวาล์วชนิดหนึ่งที่ใช้กำลังคน (Manual) ในการปรับทิศทาง ลดหรือเพิ่มอัตราการไหล หรือเปิด-ปิดทางเดินของของไหล (ของเหลว, แก๊ส, ลม) โดยไม่พึ่งพากระแสไฟฟ้าเหมือน Pneumatic Valve (โซลินอยด์วาล์ว) ส่วนประกอบหลักของ Hand Valve ทั่วไป ได้แก่ ด้ามจับหรือพวงมาลัย (Handwheel/Lever), ก้านวาล์ว (Stem), ตัวเรือน (Body) และชิ้นส่วนสำหรับเปิด-ปิด (Disc/Ball/Gate) ในแบบแปลนวิศวกรรม (P&ID หรือ Pneumatic Diagram) สัญลักษณ์ของ แฮนด์วาล์วลม จะมีลักษณะเป็นรูปสามเหลี่ยมชนกัน โดยมีสัญลักษณ์แสดงกลไกการสั่งงานด้วยมือ (เช่น รูปครึ่งวงกลมหรือตัว T) ระบุไว้ชัดเจน
Manual Valve มีอะไรบ้าง? รู้จักประเภทที่นิยมใช้
ในท้องตลาดมี Manual Valve หลากหลายประเภท ซึ่งถูกออกแบบกลไกภายในมาให้เหมาะสมกับลักษณะการทำงานที่ต่างกัน ทีมวิศวกร SCMA ขอสรุปประเภทหลักๆ ที่พบได้บ่อยในโรงงานดังนี้ครับ

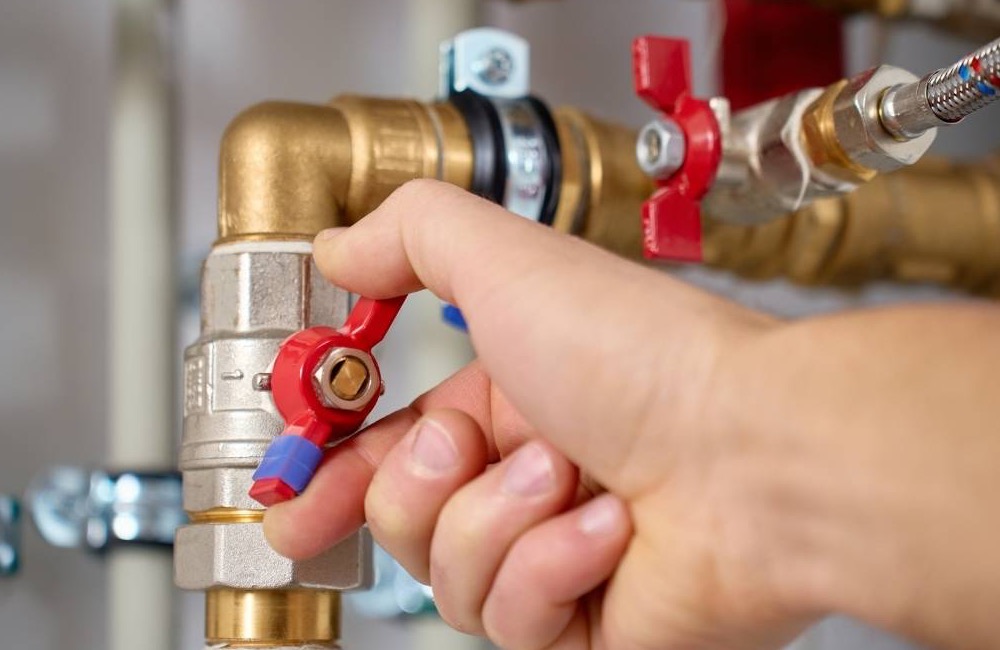

บอลวาล์ว (Ball Valve)
ใช้ลูกบอลทรงกลมที่มีรูเจาะทะลุตรงกลางเป็นตัวเปิด-ปิดทางไหล เมื่อหมุนด้ามจับ 90 องศา รูบนลูกบอลจะขนานกับท่อทำให้ของไหลผ่านได้เต็มที่ มีข้อดีคือเปิด-ปิดได้สะดวกรวดเร็ว ปิดได้สนิทแน่นหนา และมีอัตราการสูญเสียแรงดันในระบบต่ำมาก
เกทวาล์ว (Gate Valve)
มีชื่อเรียกอีกอย่างว่า 'วาล์วประตูน้ำ' ใช้แผ่นโลหะเลื่อนขึ้น-ลงเพื่อเปิดหรือปิดทางไหล เหมาะสำหรับการใช้งานในลักษณะ 'เปิดสุด' หรือ 'ปิดสุด' เท่านั้น ไม่เหมาะสำหรับการนำมาใช้หรี่เพื่อควบคุมอัตราการไหล เพราะแผ่นเกทจะสั่นและเกิดการสึกหรออย่างรวดเร็ว
โกลบวาล์ว (Globe Valve)
มีโครงสร้างภายในเป็นลักษณะคอคอดและมีแผ่นดิสก์กดทับลงบนบ่าวาล์ว (Seat) โกลบวาล์วถูกออกแบบมาเพื่อใช้ 'หรี่' หรือปรับควบคุมปริมาณการไหลได้อย่างแม่นยำ ข้อเสียคือมีแรงต้านทานการไหลสูง ทำให้เกิดแรงดันตกคร่อม (Pressure Drop) ในระบบมากกว่าวาล์วชนิดอื่น

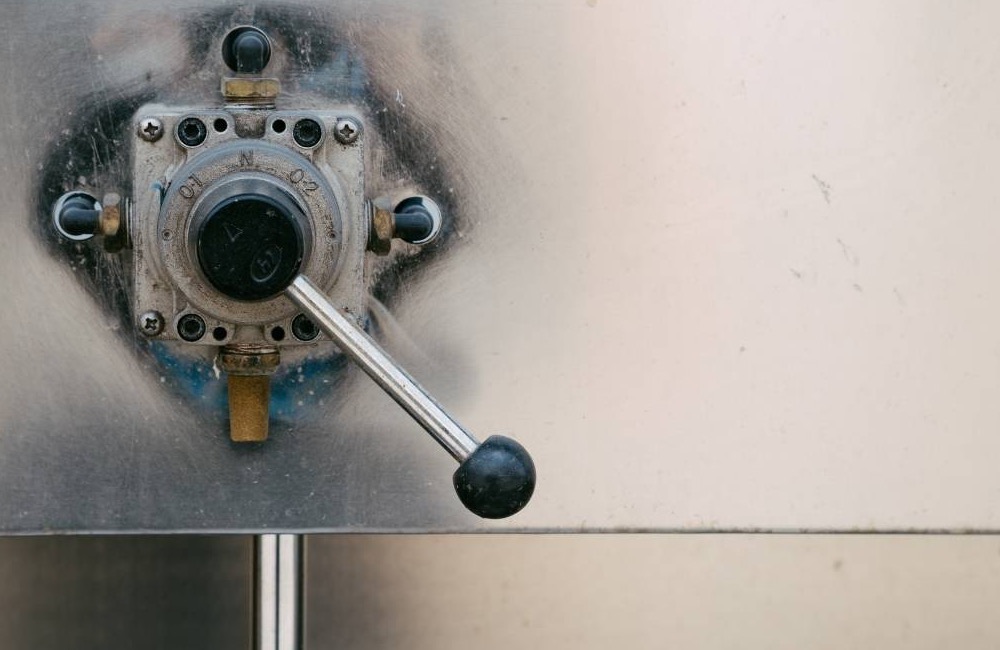

วาล์วมือโยก (Hand Lever Valve) ชนิดต่างๆ
เป็นวาล์วที่ออกแบบมาเพื่อควบคุมทิศทางลมหรือน้ำมันโดยเฉพาะ มักมีหน้าตาเป็นด้ามโยก (Lever) เพื่อสลับช่องทางเดินของไหลเข้าสู่กระบอกสูบ วาล์วมือโยก นี้เป็นที่นิยมอย่างมากในแผงควบคุมระบบนิวเมติกและไฮดรอลิกที่ต้องการความปลอดภัยและให้มนุษย์เป็นผู้ตัดสินใจสั่งงาน
วาล์ว 3/2 และ วาล์ว 5/2 แตกต่างกันอย่างไร
ตัวเลขเหล่านี้บอกถึงฟังก์ชันของวาล์วควบคุมทิศทาง วาล์ว 3/2 คือวาล์วที่มี 3 พอร์ต (ลมเข้า 1, ใช้งาน 1, ระบายทิ้ง 1) และมี 2 ตำแหน่ง เหมาะสำหรับควบคุมกระบอกสูบทางเดียว ส่วน วาล์ว 5/2 มี 5 พอร์ต (ลมเข้า 1, ใช้งาน 2, ระบายทิ้ง 2) และมี 2 ตำแหน่ง จึงถูกนำมาใช้ควบคุมกระบอกสูบสองทางเพื่อให้ลมดันเข้า-ออกได้อย่างอิสระ
เจาะลึกความแตกต่างระหว่าง 'แฮนด์วาล์วลม' และ 'แฮนด์วาล์วไฮดรอลิก'
หลายท่านอาจสงสัยว่าวาล์วลมกับวาล์วน้ำมันนำมาใช้แทนกันได้หรือไม่ ในฐานะผู้เชี่ยวชาญ SCMA ขอยืนยันว่า แฮนด์วาล์วลม (Pneumatic) และ แฮนด์วาล์วไฮดรอลิค (Hydraulic) ไม่สามารถใช้สลับกันได้ เนื่องจากมีความแตกต่างทางวิศวกรรมอย่างชัดเจน วาล์วไฮดรอลิกต้องถูกสร้างจากวัสดุเหล็กหล่อหรือเหล็กกล้าที่ทนต่อแรงดันสูงระดับ 200-300 บาร์ (Bar) ในขณะที่วาล์วลมมักทำจากอลูมิเนียมเพราะรับแรงดันเพียง 10-15 บาร์ การนำวาล์วลมไปใช้ในระบบไฮดรอลิกจะทำให้วาล์วแตกและเกิดอันตรายร้ายแรงได้ทันที นอกจากนี้ การเลือกซีลยางภายในยังถูกกำหนดให้ต้านทานการกัดกร่อนจากชนิดของของไหลที่ต่างกันอีกด้วย
5 ปัจจัยสำคัญที่ต้องพิจารณาในการเลือก Hand Valve
เพื่อป้องกันข้อผิดพลาดในการจัดซื้อและยืดอายุการใช้งานเครื่องจักรให้ยาวนานที่สุด ทีมวิศวกรมีคู่มือ 5 ข้อสำหรับประกอบการพิจารณาเลือก hand control valve ดังนี้ครับ
1. ประเภทของของไหล (Fluid Type)
ต้องระบุให้แน่ชัดว่าของไหลในระบบคืออะไร เช่น น้ำสะอาด น้ำมันไฮดรอลิก ลมอัด หรือสารเคมีที่มีฤทธิ์กัดกร่อน เพราะคุณสมบัติของของไหลจะเป็นตัวบังคับให้เราต้องเลือกวัสดุตัวเรือนและซีลยางที่ต้านทานปฏิกิริยาเคมีเหล่านั้นได้
2. แรงดันและอุณหภูมิในระบบ (Pressure & Temperature)
คุณต้องทราบช่วงอุณหภูมิและแรงดันสูงสุด (Max Pressure) ที่ระบบสามารถทำได้ จากนั้นนำไปเทียบกับสเปคของวาล์ว หากเลือกวาล์วที่รับแรงดันได้น้อยกว่าความเป็นจริง วาล์วจะเกิดการรั่วซึมและอายุการใช้งานสั้นลงอย่างหลีกเลี่ยงไม่ได้
3. ขนาดพอร์ตและอัตราการไหล (Port Size & Flow Rate)
ต้องเลือกขนาดเกลียวและขนาดรูผ่าน (Bore Size) ของวาล์วให้สัมพันธ์กับอัตราการไหลที่ กระบอกลม airtac หรือกระบอกไฮดรอลิกต้องการ หากเลือกวาล์วที่มีขนาดเล็กเกินไป จะทำให้เครื่องจักรทำงานช้าลงและสูญเสียประสิทธิภาพ
4. วัสดุของตัววาล์วและซีล (Body & Seal Material)
วัสดุตัวเรือนที่นิยมคือ ทองเหลือง สแตนเลส (เหมาะกับอุตสาหกรรมอาหาร) และอลูมิเนียม (เหมาะกับระบบลม) ส่วนวัสดุซีลก็มีความสำคัญไม่แพ้กัน เช่น NBR ใช้กับงานทั่วไป, FKM (Viton) ใช้กับงานอุณหภูมิสูงและน้ำมัน
5. รูปแบบการติดตั้งและการควบคุม
พิจารณาพื้นที่ในการติดตั้งว่าเหมาะสมกับการใช้พวงมาลัยหมุน (hand wheel valve) หรือแบบด้ามโยก (Lever) หากติดตั้งในที่แคบ แบบด้ามโยกจะช่วยให้ผู้ปฏิบัติงานสามารถเปิด-ปิดวาล์วได้อย่างรวดเร็วและปลอดภัยกว่า

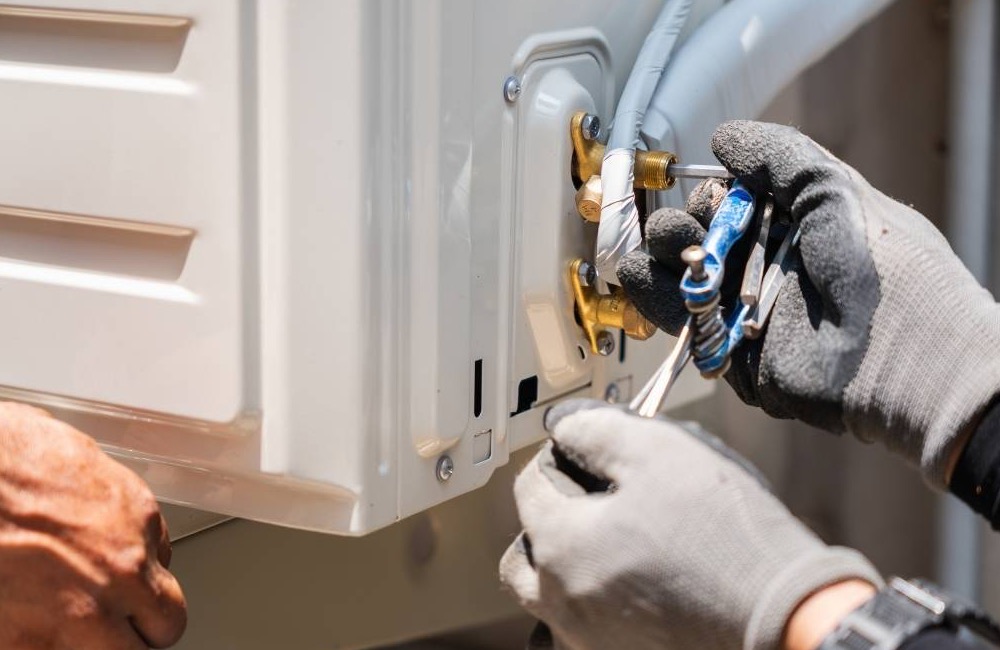

วิธีการติดตั้ง Hand Valve ที่ถูกต้องและปลอดภัย
การนำ Hand Valve ไปติดตั้งในหน้างานอุตสาหกรรม ต้องปฏิบัติตามมาตรฐานวิศวกรรมอย่างเคร่งครัด เพื่อป้องกันอุบัติเหตุที่เกิดจากการรั่วไหลของแรงดัน SCMA สรุปขั้นตอนที่สำคัญไว้ดังนี้
- ปิดระบบแรงดันให้เป็นศูนย์: ก่อนเริ่มงานซ่อมบำรุงหรือติดตั้ง ต้องตัดการทำงานของปั๊มและระบายแรงดันออกจากท่อให้หมดเสมอ
- ทำความสะอาดเกลียวท่อ: เช็ดคราบน้ำมันและขจัดเศษโลหะบริเวณปลายท่อและพอร์ตของวาล์ว เพื่อป้องกันไม่ให้มีเศษวัสดุหลุดร่วงเข้าไปทำลายซีลยางด้านใน
- พันเทปพันเกลียวหรือใช้น้ำยากันซึม: พันเทปเทฟลอน (Teflon Tape) ในทิศทางเดียวกับการขันเกลียว (ตามเข็มนาฬิกา) โดยเว้นร่องเกลียวแรกไว้เพื่อป้องกันเทปขาดเข้าไปอุดตันในระบบ
- ขันให้แน่นด้วยประแจที่เหมาะสม: ใช้ประแจปากตายหรือประแจเลื่อนจับที่ตัวเรือนวาล์วฝั่งที่กำลังขันเสมอ ห้ามจับที่อีกฝั่งหนึ่งเพื่อป้องกันตัวเรือนวาล์วบิดเบี้ยวเสียหาย
- ทดสอบระบบและตรวจสอบการรั่วซึม (Leak Test): ค่อยๆ จ่ายแรงดันเข้าระบบทีละน้อย ใช้ฟองสบู่หรืออุปกรณ์ตรวจจับการรั่วไหลเพื่อเช็คบริเวณรอยต่อ หากพบฟองอากาศให้หยุดระบบแล้วทำการแก้ไขทันที
สรุป
โดยสรุปแล้ว การทำงานของ Hand Valve ไม่ว่าจะเป็นในรูปแบบ วาล์วมือโยก หรือแบบพวงมาลัย ล้วนมีความสำคัญอย่างยิ่งต่อความปลอดภัยในการควบคุมทิศทางของไหลในโรงงาน การเลือกใช้ แฮนด์วาล์วลม ควบคู่กับ ระบบนิวเมติกส์อุตสาหกรรม อย่างถูกต้อง จะช่วยลดความเสี่ยงและเพิ่มผลผลิตได้อย่างมีนัยสำคัญ หากคุณต้องการที่ปรึกษาเพื่อวางระบบอย่างยั่งยืน ทีมวิศวกรของ SCMA พร้อมดูแลและให้คำแนะนำฟรีครับ
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
พันธมิตรที่เข้าใจเรื่องเทคโนโลยีอย่างแท้จริงจะช่วยลดปัญหาจุกจิกในสายการผลิตของคุณ หากองค์กรของคุณกำลังมองหา วาล์วควบคุมทิศทาง (Directional Valve) หรือ Hand Valve คุณภาพสูงที่ได้มาตรฐานระดับสากล สามารถเข้ามาชมหน้า รวมสินค้าของเราทั้งหมด (SCMA) ได้เลย เรามุ่งมั่นส่งมอบเทคโนโลยีความแม่นยำสูงเพื่อเสริมสร้างความเสถียรในอุตสาหกรรมของคุณ
คำถามที่พบบ่อย
Manual Valve มีอะไรบ้าง?
Manual Valve หรือวาล์วที่ควบคุมด้วยคน ประกอบด้วยหลายประเภทหลักๆ เช่น บอลวาล์ว (Ball Valve), เกทวาล์ว (Gate Valve), โกลบวาล์ว (Globe Valve) และวาล์วมือโยก (Hand Lever Valve) เป็นต้น
วาล์วลมกับวาล์วน้ำต่างกันอย่างไร?
ต่างกันที่ความสามารถในการทนแรงดันและวัสดุที่ใช้ผลิต วาล์วน้ำหรือไฮดรอลิกจะสร้างจากเหล็กหรือทองเหลืองที่ทนแรงดันสูงมาก ส่วนวาล์วลมมักสร้างจากอลูมิเนียมที่มีน้ำหนักเบาเพราะแรงดันลมอัดมีค่าต่ำกว่า
Expansion Valve มีกี่ชนิด?
Expansion Valve (วาล์วลดแรงดัน) ในระบบทำความเย็นมี 2 ชนิดหลัก คือ 1. แบบควบคุมด้วยความร้อน (Thermostatic Expansion Valve - TXV) และ 2. แบบควบคุมด้วยไฟฟ้า (Electronic Expansion Valve - EEV)
Float Valve ทําหน้าที่อะไร?
Float Valve หรือวาล์วลูกลอย ทำหน้าที่ควบคุมระดับของเหลวในแท็งก์หรือถังพัก เมื่อน้ำลดลงลูกลอยจะตกลงมาเพื่อเปิดวาล์วให้น้ำไหลเข้า และเมื่อน้ำเต็มลูกลอยจะลอยขึ้นไปปิดวาล์วโดยอัตโนมัติ
regulator ลม คืออะไร มีความสำคัญอย่างไร?
Regulator หรือวาล์วปรับแรงดันลม ทำหน้าที่ลดและรักษาระดับแรงดันลมอัดให้คงที่ก่อนส่งไปยังกระบอกสูบ เพื่อป้องกันไม่ให้อุปกรณ์นิวเมติกส์ได้รับความเสียหายจากแรงดันที่สูงเกินไป
