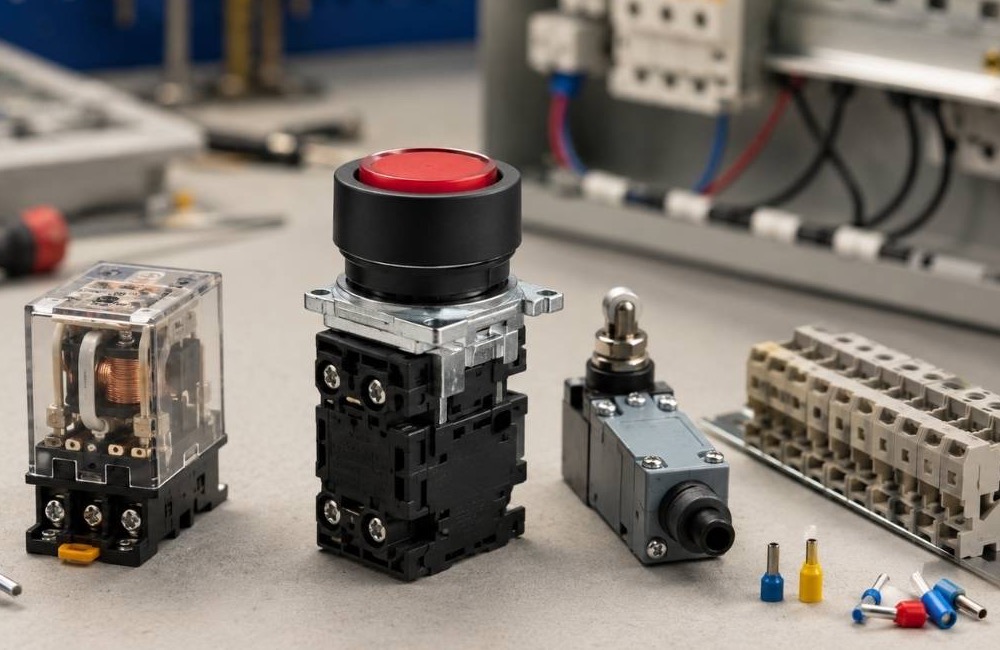

ปุ่มกด NC คืออุปกรณ์ที่คุณกำลังสงสัยใช่หรือไม่? บทความนี้จะพาคุณไปเจาะลึกหลักการทำงาน สัญลักษณ์ ตลอดจนการต่อวงจรที่ถูกต้อง คุณจะได้เรียนรู้วิธีนำไปประยุกต์ใช้ร่วมกับอุปกรณ์ควบคุม pressure การสั่งการ limit switch รวมถึง ลิมิตสวิทช์ อย่างปลอดภัย หากคุณต้องการผู้เชี่ยวชาญเพื่อออกแบบระบบอัตโนมัติ สามารถติดต่อ บริการออกแบบระบบและให้คำปรึกษาจาก SCMA ได้ทันทีครับ
สวิตช์ปุ่มกด Normally Close (NC) คืออะไร?
การทำความเข้าใจว่า ปุ่มกด NC คืออะไร ถือเป็นพื้นฐานสำคัญของงานวิศวกรรมไฟฟ้า คำว่า NC ย่อมาจาก Normally Close หรือหน้าสัมผัสปกติปิด ในสภาวะที่ไม่มีใครไปสัมผัส ปุ่มนี้จะปล่อยให้กระแสไฟฟ้าไหลผ่านวงจรได้ตลอดเวลา รูปแบบนี้มีความสำคัญมากในระบบควบคุมความปลอดภัย ผู้ใช้งานสามารถนำไปประยุกต์ใช้เพื่อตัดวงจรการทำงานของปั๊มแรงดัน (pressure) หรือหยุดการทำงานของ limit switch ได้ทันทีเมื่อเกิดเหตุฉุกเฉิน การมี ลิมิตสวิทช์ ร่วมกับสวิตช์ NC ช่วยปกป้องเครื่องจักรจากความเสียหายได้อย่างมีประสิทธิภาพ
ข้อแตกต่างที่สำคัญระหว่างปุ่มกด NO กับ NC
หลายคนสับสนระหว่างสวิตช์ปกติปิดกับสวิตช์ปกติเปิด (Normally Open) ทีมวิศวกรของเราขออธิบายกลไกการทำงานเพื่อไขข้อข้องใจให้คุณเลือกใช้งานร่วมกับ รีเลย์ ได้อย่างถูกต้องครับ คุณสามารถศึกษาข้อมูลเพิ่มเติมเกี่ยวกับ ความแตกต่างและการประยุกต์ใช้งานด้านความปลอดภัยระหว่างสวิตช์ NO กับ NC ได้จากแหล่งข้อมูลอ้างอิงครับ
การทำงานในสภาวะปกติ (ยังไม่กด)
ในสภาวะที่ไม่มีการออกแรงกด สวิตช์แบบ NC จะยอมให้กระแสไฟฟ้าวิ่งผ่านไปจ่ายให้โหลดได้อย่างอิสระ ส่วนสวิตช์ NO จะตัดขาดวงจรไฟฟ้าเอาไว้ การเข้าใจจุดนี้ช่วยให้คุณออกแบบวงจรควบคุม magnetic สำหรับสั่งการปั๊มลม หรือควบคุม cylinder ได้อย่างแม่นยำครับ
การทำงานเมื่อถูกกด
เมื่อเราออกแรงกดลงบนแป้นสวิตช์ หน้าสัมผัสภายในจะเปลี่ยนสถานะจากเดิมทันที แบบ NC จะสปริงตัวออกเพื่อตัดกระแสไฟฟ้า แบบ NO จะดูดเข้าหากันเพื่อจ่ายไฟ กลไกนี้ถูกนำไปใช้สั่งการ magnetic contactor เพื่อตัดต่อการทำงานของเครื่องจักรกลหนักได้อย่างปลอดภัยครับ
ตารางเปรียบเทียบ NO vs NC แบบเห็นภาพชัดเจน
เราได้จัดทำตารางสรุปข้อมูลเพื่อให้คุณนำไปใช้อ้างอิงในการออกแบบวงจรควบคุมเครื่องจักรได้อย่างรวดเร็ว
| คุณสมบัติ | Normally Open (NO) | Normally Close (NC) |
|---|---|---|
| สภาวะเริ่มต้น | ตัดวงจร (ไฟไม่ผ่าน) | ต่อวงจร (ไฟผ่าน) |
| เมื่อถูกกด | ต่อวงจร (ไฟผ่าน) | ตัดวงจร (ไฟไม่ผ่าน) |
| การนำไปใช้งาน | ปุ่ม Start / เปิดระบบ | ปุ่ม Stop / หยุดฉุกเฉิน |
สัญลักษณ์ NC ที่ต้องรู้ในวงจรไฟฟ้า
การอ่านแบบวงจรไฟฟ้าจำเป็นต้องจดจำสัญลักษณ์ของ ปุ่มกด NC ให้แม่นยำเพื่อป้องกันความผิดพลาด สัญลักษณ์มาตรฐานตามหลักสากลจะแสดงเป็นเส้นตรงสองเส้นที่มีเส้นขวางปิดพาดทับอยู่ บ่งบอกถึงการต่อถึงกันของกระแสไฟฟ้าในสภาวะปกติ หากคุณต้องตรวจเช็กวงจรที่ประกอบด้วย ลิมิตสวิทช์ การสังเกตสัญลักษณ์นี้จะช่วยให้ไล่สายไฟได้รวดเร็วขึ้น การทำความเข้าใจโครงสร้างหน้าสัมผัสช่วยลดอุบัติเหตุจากการควบคุม limit switch ผิดพลาดได้อย่างมหาศาล ระบบที่ควบคุม pressure สูงๆ ยิ่งต้องอาศัยการอ่านแบบที่ถูกต้องครับ
วิธีการต่อสวิตช์ NC และขั้ว Common เข้ากับวงจร
การติดตั้ง ปุ่มกด NC ที่ถูกต้องต้องเริ่มจากการหาขั้ว Common (C) ซึ่งเป็นจุดรับไฟเข้าเสมอ จากนั้นจึงนำสายไฟจากขั้ว NC ไปต่อเข้ากับอุปกรณ์โหลดหรือคอยล์ของตู้ควบคุม ในกรณีที่คุณต้องการทำวงจรหยุดฉุกเฉิน (Emergency Stop) จะต้องนำสวิตช์ NC ไปต่ออนุกรมไว้ที่ต้นทางของวงจรควบคุมทั้งหมด หากระบบตรวจพบค่า pressure เกินพิกัด หรือ ลิมิตสวิทช์ ถูกชน สวิตช์หลักจะตัดไฟทั้งระบบทันที การต่อสายไฟที่ดีช่วยยืดอายุการใช้งานของ limit switch หรือ สวิตช์ลูกลอย (Float Switch) ได้อย่างชัดเจนครับ
ปุ่มกด NC เหมาะกับการใช้งานประเภทไหนมากที่สุด?
จากประสบการณ์ของทีมวิศวกร SCMA เราขอแนะนำรูปแบบการใช้งานที่ดึงศักยภาพของหน้าสัมผัสปกติปิดออกมาได้อย่างคุ้มค่าที่สุดครับ

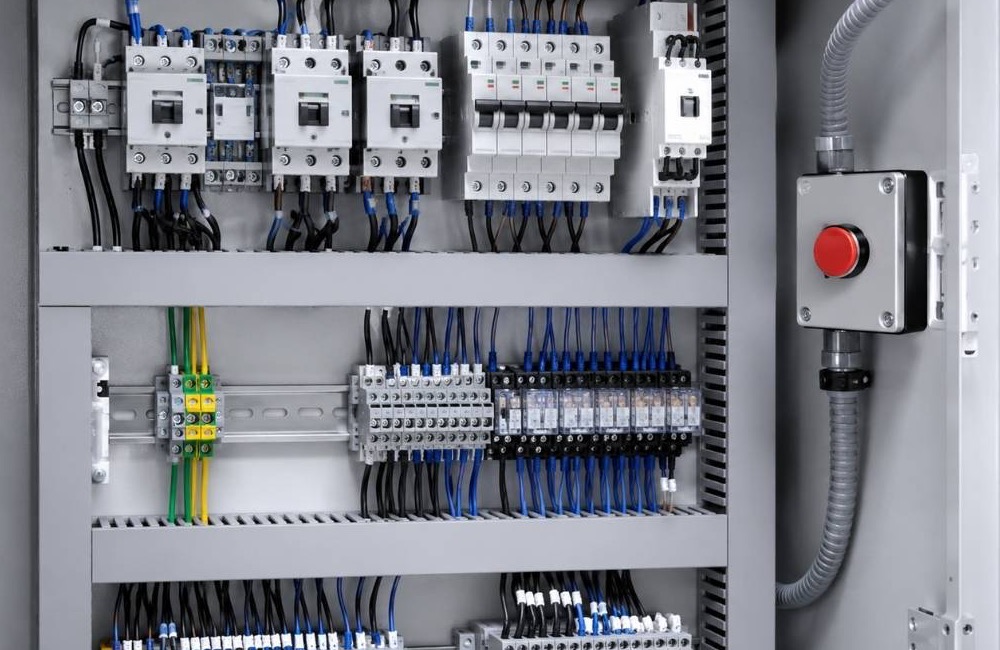

- ระบบหยุดฉุกเฉิน (Emergency Stop): เป็นการใช้งานที่พบในตู้ควบคุมทุกตู้ เพื่อตัดไฟเข้า แมกเนติก ทันทีเมื่อเกิดเหตุไม่คาดฝัน
- ลิมิตสวิตช์ (Limit Switch) เพื่อความปลอดภัย: ติดตั้งไว้ที่ปลายทางของกระบอกสูบ (cylinder) หากก้านสูบเคลื่อนที่เลยจุดที่กำหนด สวิตช์จะตัดไฟเพื่อหยุดกลไก
- ระบบแจ้งเตือนเมื่อประตูหรือฝาครอบเปิด: นิยมใช้ร่วมกับเซนเซอร์เพื่อเช็กสถานะการปิดเปิด ป้องกันอันตรายจากวาล์วลม (valve) ทำงานผิดจังหวะ
วิธีเลือก Push Button Switch ให้เหมาะสมกับงาน
ตลาดอุตสาหกรรมมีสวิตช์ให้เลือกมากมาย การมีเกณฑ์พิจารณาที่ชัดเจนจะช่วยให้คุณได้อุปกรณ์ที่ตรงใจ ป้องกันปัญหาหน้าสัมผัสละลายครับ
- เลือกจากฟังก์ชันการทำงานหลัก (หยุด หรือ เริ่ม): หากใช้ตัดการทำงานของเครื่องวัดอัตราการไหล (flow meter) ให้เจาะจงเลือกแบบหน้าสัมผัสปกติปิดเท่านั้น
- พิจารณาการทนกระแสและแรงดัน (Voltage/Current Rating): ต้องดูสเปกให้สอดคล้องกับอุปกรณ์ปลายทาง หากใช้ร่วมกับ ultrasonic sensor ต้องเช็กแรงดันไฟเลี้ยงให้ดี
- ประเภทของสวิตช์: กดติดปล่อยดับ vs กดติดกดดับ: ควรเลือกกลไกการล็อกให้เหมาะกับรูปแบบวงจรที่คุณต้องการนำไปสั่งการ เซนเซอร์ตรวจจับวัตถุแบบไม่สัมผัส (Proximity Sensor) ต่อไป
สรุป
การเลือกใช้ ปุ่มกด NC ให้เหมาะสมช่วยเพิ่มระดับความปลอดภัยให้แก่เครื่องจักรได้อย่างสมบูรณ์แบบ ไม่ว่าคุณจะนำไปคุม ลิมิตสวิทช์ อุปกรณ์คุม pressure หรือ รีเลย์ ก็ตาม หากคุณต้องการคำแนะนำเชิงลึก สามารถติดต่อใช้ บริการออกแบบระบบและให้คำปรึกษาจาก SCMA เพื่อให้ทีมงานของเราช่วยดูแลระบบ limit switch ให้โรงงานของคุณครับ
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
การจัดหา ปุ่มกด NC รวมถึง ลิมิตสวิทช์ ที่ได้มาตรฐานสากลคือการลงทุนที่คุ้มค่า บริษัท เอสซีเอ็มเอ จำกัด (SCMA) มีสินค้ากลุ่ม limit switch สวิตช์ควบคุม เซนเซอร์ตรวจจับ ทนทานต่อ pressure ครบวงจร คุณสามารถตรวจสอบแคตตาล็อก สินค้าทั้งหมดของ SCMA หรือขอใบเสนอราคาอุปกรณ์คุม cylinder จากทีมงานของเราได้ทันทีที่ เว็บไซต์ SCMA ครับ
คำถามที่พบบ่อยเกี่ยวกับสวิตช์ NC
tempแปลว่า อะไรในวงจรไฟฟ้า?
temp เป็นคำย่อมาจาก Temperature หมายถึงอุณหภูมิ ในงานวิศวกรรมหมายถึงเซนเซอร์วัดอุณหภูมิที่ต่อร่วมกับสวิตช์เพื่อตัดวงจรเมื่อความร้อนเกินพิกัดครับ
เราสามารถเปลี่ยนหน้าสัมผัส NO ให้เป็น NC ได้หรือไม่?

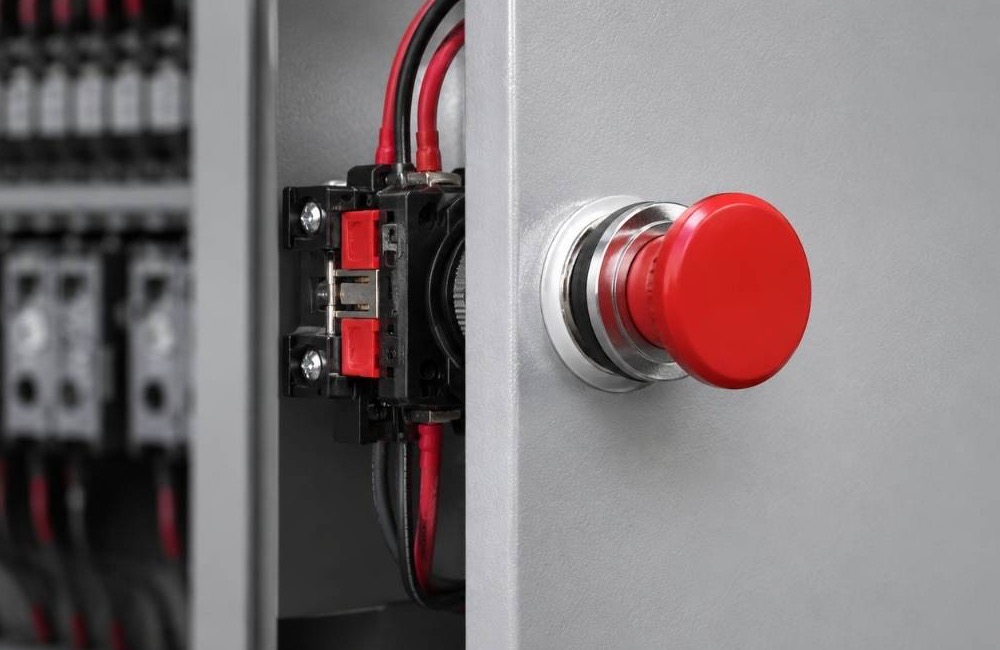

สวิตช์บางรุ่นออกแบบมาให้สามารถถอดประกอบบล็อกคอนแทคด้านหลังได้ คุณจึงสามารถสลับหรือเพิ่มบล็อกหน้าสัมผัสปกติปิดเข้าไปได้ตามต้องการครับ
ทำไมสวิตช์ Emergency Stop ถึงต้องใช้หน้าสัมผัสแบบ NC เสมอ?
เพื่อความปลอดภัยสูงสุด (Fail-safe) หากสายไฟขาดหรือหลุด วงจรจะถูกตัดไฟทันที เครื่องจักรจะหยุดทำงาน เป็นการป้องกันอันตรายอย่างเด็ดขาดครับ
แมกเนติกคอนแทคเตอร์ (Magnetic Contactor) ทำหน้าที่อะไร?
อุปกรณ์นี้ทำหน้าที่เป็นสวิตช์ขนาดใหญ่ที่ใช้พลังงานแม่เหล็กไฟฟ้าในการดูดหน้าสัมผัส ใช้เปิดปิดมอเตอร์โดยรับสัญญาณจากปุ่มกดหรือเซนเซอร์ครับ
ควรดูแลรักษาสวิตช์ปุ่มกดอย่างไรให้ใช้งานได้นาน?
ควรหมั่นทำความสะอาดไม่ให้ฝุ่นหรือน้ำเกาะสะสม ตรวจเช็กความแน่นของสกรูขั้วต่อสายไฟอย่างสม่ำเสมอเพื่อป้องกันความร้อนสะสมบริเวณหน้าสัมผัสครับ
