สวิตซ์ลูกลอย (Float Switch) คืออะไร มีหลักการทำงานอย่างไร?

หลายคนอาจประสบปัญหาระดับน้ำล้นหรือปั๊มเสียหายจากการทำงานผิดจังหวะ ซึ่งสามารถแก้ไขได้ด้วยการเลือกใช้สวิตซ์ลูกลอยที่มีประสิทธิภาพสูง บทความนี้ SCMA จะไขข้อข้องใจตั้งแต่พื้นฐานของ สวิตซ์ลูกลอยหลักการทำงาน ประเภทต่าง ๆ วิธีติดตั้ง ไปจนถึงการเลือกซื้ออุปกรณ์และดูแลรักษาอย่างมืออาชีพ พร้อมแนะนำบริการจาก SCMA ศูนย์รวม สวิตซ์ลูกลอยไฟฟ้า คุณภาพสูงที่ตอบโจทย์ทุกโรงงานและธุรกิจของคุณอย่างแท้จริง

สวิตซ์ลูกลอย (Float Switch) คืออะไร?

สวิตซ์ลูกลอย หรือ Float Switch คืออุปกรณ์เซ็นเซอร์ที่ใช้สำหรับตรวจจับและควบคุมระดับของเหลวภายในถังหรือบ่อ ทั้งน้ำสะอาด น้ำเสีย หรือสารเคมี ด้วยวงจรสวิตซ์ลูกลอยที่ออกแบบให้ตอบสนองต่อการเปลี่ยนแปลงระดับน้ำอย่างแม่นยำ สวิตซ์ลูกลอยควบคุมระดับน้ำมีทั้งแบบใช้กับอุตสาหกรรม โรงงานอาหาร เครื่องปรับอากาศ รวมถึงในระบบบำบัดน้ำเสีย โดยทำงานร่วมกับรีเลย์หรือ PLC เพื่อสั่งงานปั๊ม วาล์วลูกลอย หรือส่งสัญญาณเตือน ช่วยให้ระบบควบคุมของเหลวปลอดภัยและอัตโนมัติ

สวิทช์ลูกลอย ทำงานอย่างไร?

สวิตซ์ลูกลอยหลักการทํางาน อาศัยลูกลอยที่เคลื่อนที่ขึ้นหรือลงตามระดับของเหลว ภายในลูกลอยจะมีสวิตซ์แบบปรอทหรือแบบแม่เหล็กซ่อนอยู่ ทำงานคู่กับรีดสวิตซ์ เมื่อระดับของเหลวถึงค่าที่ตั้งไว้ ลูกลอยจะไปกระตุ้นรีดสวิตซ์ ทำให้วงจรสวิตซ์ลูกลอยเปลี่ยนสถานะจากเปิดเป็นปิด หรือจากปิดเป็นเปิด ส่งผลให้ปั๊ม วาล์ว หรืออุปกรณ์ที่เชื่อมต่อเริ่มทำงานโดยอัตโนมัติ หลักการนี้จึงเป็นหัวใจสำคัญของระบบสวิตซ์ลูกลอยไฟฟ้าในงานอุตสาหกรรมทุกประเภท

วิธีการเดินสายสวิตช์ลูกลอย

การติดตั้งและเดินสาย “สวิตซ์ลูกลอยควบคุมระดับน้ำ” เป็นจุดสำคัญที่ผู้ใช้งานต้องคำนึงถึง เพื่อให้ระบบทำงานถูกต้องและปลอดภัย การเดินสายที่เหมาะสมจะช่วยให้วงจรสวิตซ์ลูกลอยเชื่อมต่อกับอุปกรณ์ไฟฟ้าและควบคุมการเปิด-ปิดได้ตรงตามความต้องการ ไม่ว่าจะเป็นแบบ Normally Open (NO) หรือ Normally Closed (NC)

สวิตช์ลูกลอยแบบเปิดปกติ (NO)

สวิตซ์ลูกลอยควบคุมระดับน้ำแบบเปิดปกติ (Normally Open) คือวงจรสวิตซ์ลูกลอยที่ยังคงเปิดเมื่ออยู่ในตำแหน่งต่ำ และจะปิดวงจรเมื่อระดับของเหลวสูงขึ้นถึงค่าที่กำหนด เหมาะสำหรับงานที่ต้องการควบคุมปั๊มระบายน้ำหรือส่งสัญญาณเตือนเมื่อน้ำสูง

สวิตช์ลูกลอยแบบปิดปกติ (NC)

สวิตซ์ลูกลอยควบคุมระดับน้ำแบบปิดปกติ (Normally Closed) คือวงจรสวิตซ์ลูกลอยที่ปิดอยู่ในตำแหน่งต่ำ และจะเปิดวงจรเมื่อของเหลวสูงขึ้น เหมาะกับการควบคุมปั๊มเติมน้ำ หรือการสั่งหยุดระบบเมื่อระดับน้ำถึงค่าที่ต้องการ เพื่อป้องกันน้ำล้น

ถ่วงภายนอกของสวิตช์ลูกลอย

หนึ่งในจุดเด่นของสวิตซ์ลูกลอยคือสามารถติดตั้งร่วมกับตุ้มถ่วงภายนอกได้ เพื่อกำหนดระดับน้ำที่ต้องการสั่งงานหรือหยุดงานได้อย่างแม่นยำ “Float Switch” แบบสายเคเบิลจะใช้ตุ้มถ่วงปรับระดับ โดยเคลื่อนที่ลูกลอยให้ทำมุม 45 องศาก่อนสั่งงาน ทำให้ลูกลอยก๊อกน้ำทำงานเฉพาะเมื่อถึงระดับที่ต้องการ ลดปัญหาน้ำกระเพื่อม สวิตซ์ลูกลอยหลักการทำงานแบบนี้ จึงช่วยป้องกันการทำงานผิดพลาดและเพิ่มความน่าเชื่อถือของระบบควบคุมระดับน้ำ

วัสดุของสวิตช์ลูกลอย

วัสดุของ “สวิตซ์ลูกลอยควบคุมระดับน้ำ” มีความสำคัญต่อประสิทธิภาพและอายุการใช้งาน โดยเลือกให้เหมาะสมกับประเภทของเหลว สภาพแวดล้อม และอุณหภูมิ วัสดุที่นิยมมีทั้งพลาสติกและสแตนเลส ซึ่งตอบโจทย์ทั้งเรื่องความทนทาน และความเหมาะสมด้านงบประมาณ

Float switch standards (มาตรฐานสวิตช์ลูกลอย)

สวิตซ์ลูกลอย ควรได้รับการรับรองมาตรฐาน เช่น ATEX สำหรับงานในพื้นที่อันตราย และมาตรฐาน CE ตาม IEC60730-1:2015 เพื่อความปลอดภัยและความทนทานในการใช้งาน สวิตซ์ลูกลอยไฟฟ้าที่ได้มาตรฐานจะลดความเสี่ยงเรื่องไฟฟ้าช็อตและป้องกันอุบัติเหตุในโรงงาน

Plastic float switch (สวิตช์ลูกลอยพลาสติก)

Float Switch แบบพลาสติก เช่น PVC หรือ PP เหมาะสำหรับใช้งานทั่วไป ทั้งน้ำสะอาด น้ำเสีย หรือสารเคมีที่ไม่รุนแรง วัสดุนี้มีน้ำหนักเบา ติดตั้งง่าย ราคาประหยัด แต่ไม่เหมาะกับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีสารกัดกร่อนมาก

Stainless steel float switch (สวิตช์ลูกลอยสแตนเลส)

สวิตซ์ลูกลอยควบคุมระดับน้ำ ที่ผลิตจากสแตนเลส มีความแข็งแรง ทนทาน และเหมาะกับงานอุตสาหกรรมที่ต้องการความสะอาดและปลอดเชื้อ เช่น

• ทนต่ออุณหภูมิสูงและสารเคมีรุนแรง
• ไม่เป็นสนิมและทำความสะอาดง่าย
• เหมาะสำหรับอุตสาหกรรมอาหาร, เครื่องดื่ม, ยา และระบบน้ำร้อน
• อายุการใช้งานยาวนาน แม้ต้องลงทุนสูงกว่าแบบพลาสติก แต่คุ้มค่าในระยะยาว

อ่านบทความ >> Level measurement & control (เครื่องวัดและควบคุมระดับ)

ประเภทของสวิตช์ลูกลอย

สวิตซ์ลูกลอย มีหลายรูปแบบให้เลือกใช้งานตามความเหมาะสมของระบบ โดยแยกตามโครงสร้างและลักษณะการติดตั้ง ทั้งแบบติดก้าน แบบแขวนสายเคเบิล แบบแนวนอน หรือแนวตั้ง ซึ่งแต่ละประเภทมีข้อดีแตกต่างกัน เช่นความแม่นยำในการวัด หรือความสะดวกในการติดตั้งในพื้นที่แคบ

สวิตช์ลูกลอยแบบติดก้าน

“สวิตซ์ลูกลอยควบคุมระดับน้ำ” แบบติดก้านใช้หลักการที่ลูกลอยเลื่อนขึ้นลงตามก้าน (แนวตั้งหรือแนวนอน) เหมาะสำหรับงานที่ต้องการความแม่นยำในการควบคุมระดับน้ำ และมีจุดสวิตซ์ได้หลายตำแหน่งภายในถังเดียวกัน

สวิตช์แบบแขวนสายเคเบิล

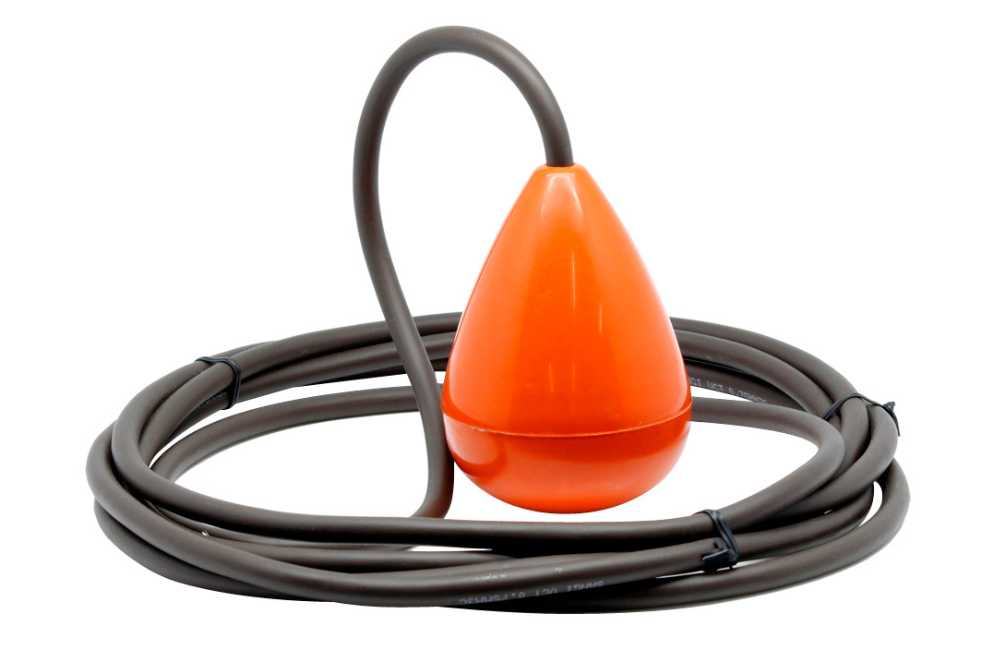

“Float Switch” แบบแขวนสายเคเบิลมีจุดเด่นที่ยืดหยุ่นสูง ติดตั้งง่าย สามารถใช้กับถังน้ำหรือบ่อขนาดใหญ่ได้ดี เหมาะกับงานบำบัดน้ำเสีย หรือสถานการณ์ที่ต้องการการปรับแต่งตำแหน่งสวิตช์บ่อยๆ

อ่านบทความ >> เซนเซอร์วัดระดับ (Level Sensor) ใช่ในระบบควบคุมการไหล

สาเหตุที่ทำให้สวิตช์ลูกลอยเสียหาย เกิดจากอะไรได้บ้าง?

แม้สวิตซ์ลูกลอย และ Float Switch จะออกแบบมาให้ใช้งานทนทาน แต่ก็อาจเกิดความเสียหายได้หากเลือกใช้งานหรือดูแลไม่ถูกต้อง วงจรสวิตซ์ลูกลอยควบคุมระดับน้ำมักพบปัญหาดังต่อไปนี้

• การติดตั้งผิดวิธี: สวิตซ์ลูกลอยไฟฟ้าที่ติดตั้งผิดตำแหน่ง หรือไม่เว้นระยะห่างจากผนังถัง อาจทำให้ลูกลอยติดขัดหรือส่งสัญญาณผิดพลาด
• การเลือกวัสดุไม่เหมาะสม: ใช้ลูกลอยก๊อกน้ำที่วัสดุไม่ทนต่อสารเคมี อุณหภูมิ หรือของเหลวเฉพาะ ทำให้อุปกรณ์เสื่อมสภาพเร็ว
• ขาดการบำรุงรักษา: ไม่ตรวจสอบหรือทำความสะอาด Float Switch อย่างสม่ำเสมอ อาจเกิดตะกรันหรือสิ่งสกปรกเกาะ
• ใช้ผิดประเภท: เลือกวงจรสวิตซ์ลูกลอยที่ไม่ตรงกับความต้องการ เช่น ใช้สวิตช์แบบ NO กับระบบที่ควรใช้ NC
• กระแสไฟฟ้าเกินกำหนด: ไม่ตรวจสอบค่าพิกัดไฟฟ้า อาจทำให้อุปกรณ์ชำรุดหรือเกิดอันตรายได้

การประยุกต์ใช้งานสวิตช์ลูกลอยโดยทั่วไป

สวิตซ์ลูกลอย และ Float Switch เป็นหัวใจของการควบคุมระดับน้ำในระบบต่างๆ ทั้งอุตสาหกรรมและครัวเรือน ตัวอย่างการประยุกต์ใช้งานที่พบได้ทั่วไป ได้แก่

• ระบบบำบัดน้ำเสีย: ควบคุมปั๊มสูบ-ระบายน้ำในบ่อบำบัด ป้องกันน้ำล้นหรือแห้ง
• ถังเก็บน้ำ: สั่งให้ปั๊มทำงานเมื่อระดับน้ำต่ำ หรือหยุดปั๊มเมื่อน้ำเต็ม
• ระบบทำความเย็น: ใช้ในตู้แช่ เครื่องปรับอากาศ เพื่อควบคุมระดับน้ำคอนเดนเสท
• อุตสาหกรรมเครื่องดื่ม/อาหาร: เติมและระบายน้ำในถังผสม ควบคุมคุณภาพการผลิต
• เครื่องซักผ้าอุตสาหกรรม: ตรวจสอบและควบคุมระดับน้ำในถังซัก
• ระบบดับเพลิง: ตรวจสอบระดับน้ำในถังสำรองน้ำดับเพลิง

หากต้องการซื้อสวิตซ์ลูกลอย สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การเลือกสวิตซ์ลูกลอยที่มีคุณภาพและเหมาะสมกับระบบนอกจากจะช่วยยืดอายุการใช้งานของอุปกรณ์ ยังช่วยลดปัญหาการหยุดชะงักในสายการผลิตได้อย่างมีประสิทธิภาพ SCMA พร้อมให้บริการสินค้าและโซลูชัน Float Switch หลากหลายประเภท ตั้งแต่ลูกลอยก๊อกน้ำ วาล์วลูกลอย ไปจนถึงสวิตซ์ลูกลอยไฟฟ้าสำหรับอุตสาหกรรม พร้อมทีมผู้เชี่ยวชาญที่ให้คำปรึกษาด้านวงจรสวิตซ์ลูกลอย การเลือกวัสดุ การติดตั้ง และบริการหลังการขายอย่างครบถ้วน

สรุป

สวิตซ์ลูกลอย คืออุปกรณ์สำคัญสำหรับควบคุมระดับน้ำและของเหลวในระบบอุตสาหกรรมและครัวเรือน ด้วยหลักการทำงานที่แม่นยำ เลือกใช้งานได้หลากหลาย ทั้ง Float Switch แบบพลาสติกและสแตนเลส รวมถึงรูปแบบติดก้านและแขวนสายเคเบิล การเลือกใช้งานอย่างถูกต้องและติดตั้งโดยผู้เชี่ยวชาญ จะช่วยให้ระบบของคุณปลอดภัยและมีประสิทธิภาพสูงสุด หากกำลังมองหาสินค้าคุณภาพและบริการหลังการขายที่ไว้วางใจได้ SCMA พร้อมเป็นพาร์ทเนอร์ด้านสวิตซ์ลูกลอยและอุปกรณ์ควบคุมระดับน้ำอย่างครบวงจร

คำถามที่พบบ่อย

สวิทช์ลูกลอยไฟฟ้า (Float Switch) คืออะไร?

สวิตซ์ลูกลอยไฟฟ้า หรือ Float Switch เป็นอุปกรณ์เซ็นเซอร์ที่ออกแบบมาเพื่อควบคุมและตรวจจับระดับน้ำหรือของเหลวในถัง ด้วยหลักการลอยตัวและการเปลี่ยนสถานะของวงจรสวิตซ์ลูกลอย ซึ่งเหมาะกับงานอุตสาหกรรมและระบบอัตโนมัติที่ต้องการความแม่นยำสูง

หน้าที่ของลูกลอยคืออะไร?

ลูกลอยสวิตซ์มีหน้าที่หลักในการตรวจจับระดับน้ำในถัง หรือภาชนะต่าง ๆ เมื่อระดับน้ำเปลี่ยนแปลง ลูกลอยจะส่งสัญญาณให้วงจรสวิตซ์ลูกลอยทำงาน เพื่อควบคุมปั๊มน้ำ วาล์ว หรือส่งสัญญาณเตือนเข้าสู่ระบบควบคุม

กลไกลูกลอยทํางานอย่างไร?

สวิตซ์ลูกลอยควบคุมระดับน้ำจะเคลื่อนที่ขึ้นลงตามการเปลี่ยนแปลงของระดับของเหลว โดยอาศัยแรงโน้มถ่วงและแม่เหล็กภายในลูกลอยไปกระตุ้นรีดสวิตซ์ ทำให้วงจรสวิตซ์ลูกลอยเปลี่ยนสถานะ ส่งผลต่อการเปิด-ปิดอุปกรณ์ที่เชื่อมต่ออย่างอัตโนมัติ

วงจรลูกลอย ประกอบด้วยอะไรบ้าง?

โดยทั่วไป วงจรสวิตซ์ลูกลอยจะประกอบด้วยส่วนสำคัญ ได้แก่

• ตัวลูกลอย: ส่วนที่สัมผัสของเหลวและลอยขึ้นลงตามระดับน้ำ
• รีดสวิตซ์หรือไมโครสวิตซ์: กลไกไฟฟ้าภายในที่เปลี่ยนสถานะตามตำแหน่งลูกลอย
• สายไฟและคอนเนคเตอร์: สำหรับเชื่อมต่อวงจรไฟฟ้ากับอุปกรณ์อื่น
• ตุ้มถ่วง/น้ำหนักถ่วง: สำหรับปรับระดับการสั่งงานของลูกลอย

ลูกลอย มีกี่ชนิด?

ลูกลอยสวิตซ์ที่ใช้ในระบบควบคุมระดับน้ำมีหลายประเภท เช่น แบบติดก้าน, แบบแขวนสายเคเบิล, แบบแนวนอน และแบบแนวตั้ง แต่ละแบบจะเหมาะกับการใช้งานและลักษณะถังที่แตกต่างกัน ช่วยให้ผู้ใช้งานสามารถเลือกใช้ Float Switch ได้อย่างเหมาะสมกับระบบของตนเอง
