Manifold คืออะไร? เจาะลึกหน้าที่ หลักการทำงาน และประเภทต่างๆ

Manifold หรือแมนิโฟลด์ที่คุณกำลังค้นหาข้อมูลอยู่มีหน้าที่อย่างไร? หลายคนสงสัยว่า manifold คือ อุปกรณ์ประเภทไหนในงานวิศวกรรม บทความนี้จะพาคุณไปเจาะลึกหลักการทำงานของ manifold valve ทุกประเภท การใช้งาน air manifold ในระบบนิวเมติกส์ ไปจนถึงเกณฑ์การเลือกซื้ออย่างละเอียด คุณจะได้ข้อมูลครบถ้วนเพื่อนำไปปรับปรุงระบบท่อในโรงงานให้มีประสิทธิภาพสูงสุด หากคุณต้องการคำปรึกษาเชิงลึก สามารถติดต่อ บริการออกแบบระบบและให้คำปรึกษาจาก SCMA ของเราได้ทันทีครับ

Manifold คืออะไร? สรุปความหมายให้เข้าใจง่ายที่สุด

การทำความเข้าใจคำศัพท์ทางวิศวกรรมเป็นจุดเริ่มต้นที่สำคัญ Manifold อ่านออกเสียงว่า "แมน-นิ-โฟลด์" ความหมายที่แท้จริงของ manifold คือ อุปกรณ์ศูนย์กลางที่ทำหน้าที่รวบรวมของไหลจากหลายแหล่งเข้าด้วยกัน หรือกระจายของไหลจากจุดเดียวไปยังปลายทางหลายจุด ความแตกต่างระหว่างแมนิโฟลด์กับท่อร่วมทั่วไปอยู่ที่การออกแบบโครงสร้างภายใน manifold valve จะถูกตัดเฉือนขึ้นรูปอย่างแม่นยำเพื่อรวมวาล์วหลายตัวไว้ในบล็อกเดียว สิ่งนี้ช่วยลดรอยต่อของท่อ air manifold ลงได้อย่างมหาศาลครับ

Manifold ทำหน้าที่อะไรในระบบอุตสาหกรรมและเครื่องจักร

หน้าที่หลักของ Manifold ในอุตสาหกรรมคือการบริหารจัดการทรัพยากรของไหลให้เกิดประสิทธิภาพสูงสุด ทีมวิศวกร SCMA สรุปประโยชน์ของการใช้ manifold valve ไว้ดังนี้ครับ

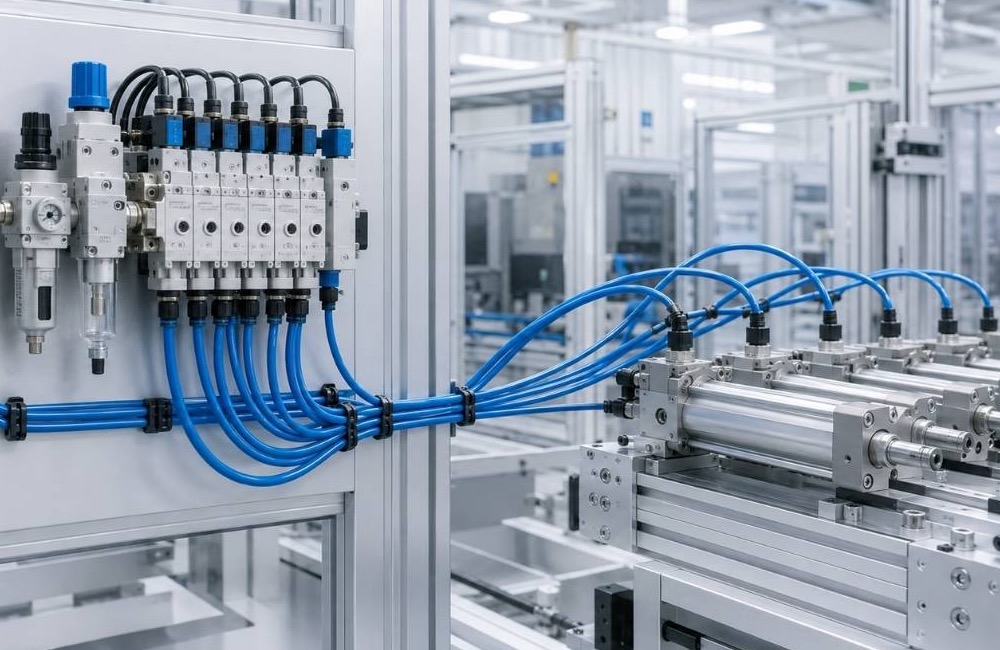

• การควบคุมการไหลของของเหลวและก๊าซ: อุปกรณ์ทำหน้าที่กระจายแรงดัน air manifold ไปยังกระบอกสูบหลายตัวพร้อมกันอย่างสม่ำเสมอ
• การลดความซับซ้อนของระบบท่อ: การรวมวาล์วหลายจุดเข้าด้วยกันช่วยประหยัดพื้นที่ติดตั้ง ตอบโจทย์ผู้ที่สงสัยว่าประโยชน์ของ manifold คือ อะไรได้อย่างชัดเจน
• การเพิ่มประสิทธิภาพและความปลอดภัย: การลดจำนวนข้อต่อท่อช่วยลดความเสี่ยงของการรั่วซึมของสารเคมี เพิ่มความปลอดภัยให้ผู้ปฏิบัติงานในพื้นที่ Manifold ได้อย่างดีเยี่ยม

หลักการทำงานพื้นฐานของแมนิโฟลด์

โครงสร้างภายในของ Manifold ประกอบด้วยช่องทางเดินของไหลที่ถูกเจาะทะลุเชื่อมต่อกันอย่างเป็นระบบ บล็อกโลหะหรือพลาสติกเหล่านี้ทำหน้าที่เป็นทางด่วนให้ลมหรือน้ำมันไหลผ่านไปยังพอร์ตเอาต์พุตต่างๆ การเชื่อมต่อ manifold valve เข้ากับตัวบล็อกช่วยให้วิศวกรควบคุมการเปิดปิดแต่ละช่องทางได้อย่างอิสระ คุณสามารถติดตั้งเซนเซอร์วัดแรงดันเข้าไปในระบบ air manifold เพื่อตรวจสอบความผิดปกติได้ทันที การออกแบบที่รัดกุมเช่นนี้ช่วยตอบคำถามว่าความสำคัญของ manifold คือ สิ่งที่ขาดไม่ได้ในเครื่องจักรสมัยใหม่ครับ

ประเภทของ Manifold ที่พบบ่อย มีอะไรบ้าง?

ในท้องตลาดมี Manifold หลากหลายรูปแบบให้เลือกใช้ตามลักษณะของไหล ทีมงานของเราขอแบ่งประเภทที่พบได้บ่อยในโรงงานอุตสาหกรรมเพื่อให้คุณเห็นภาพรวมของ manifold valve ชัดเจนขึ้นครับ

Manifold Valve: แบบ 2, 3 และ 5 วาล์ว

อุปกรณ์กลุ่มนี้ใช้สำหรับงานเครื่องมือวัดทางอุตสาหกรรม แบบ 2 วาล์วใช้แยกเซนเซอร์ออกจากระบบหลัก แบบ 3 วาล์วหรือ 5 วาล์วใช้สำหรับตรวจสอบความดันแตกต่าง (Differential Pressure) การทำงานของ manifold คือ การบล็อกแรงดันเพื่อปลดอุปกรณ์วัดออกไปสอบเทียบโดยไม่ต้องหยุดการทำงานของเครื่องจักรหลักครับ

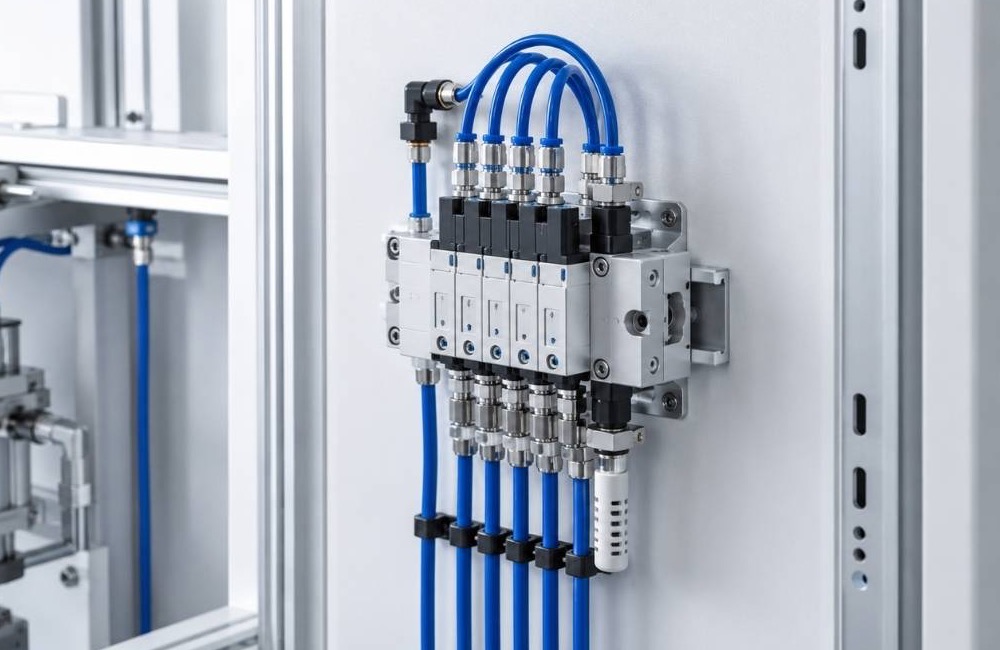

Manifold Block และ Manifold Base

บล็อกโลหะเหล่านี้ทำหน้าที่เป็นฐานรากสำหรับยึดติดวาล์วควบคุมทิศทางหลายตัวเข้าด้วยกัน การใช้ Manifold Base ช่วยจัดระเบียบสายไฟสายลมให้ดูเรียบร้อย คุณสามารถเพิ่มจำนวน manifold valve ลงบนบล็อกเดียวกันได้อย่างอิสระเมื่อต้องการขยายกำลังการผลิตของโรงงานในอนาคต

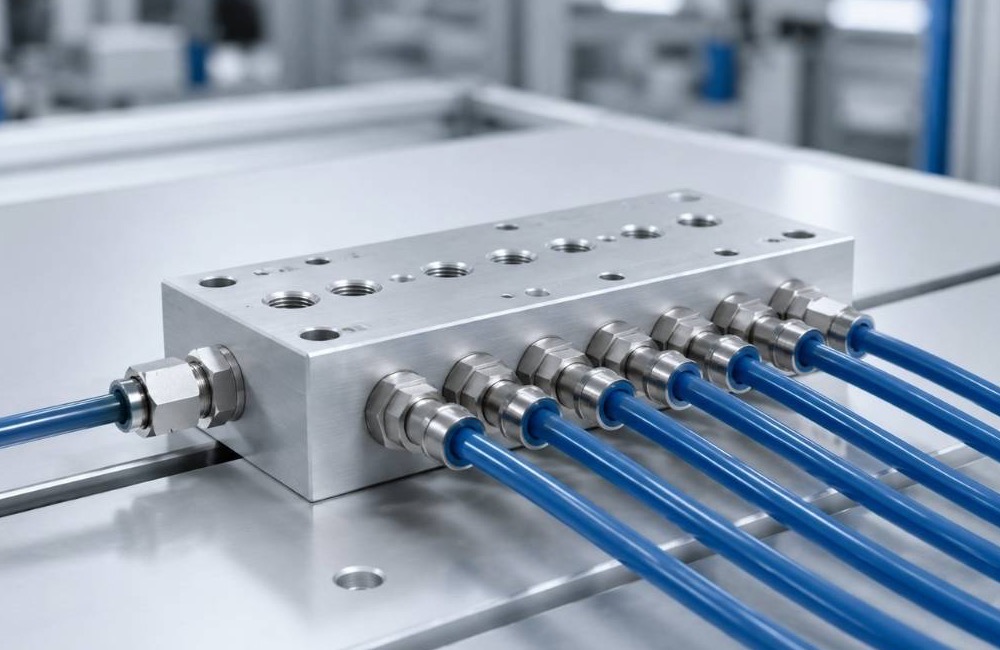

Manifold สำหรับระบบไฮดรอลิกและนิวเมติกส์

ในระบบนิวเมติกส์ air manifold จะใช้วัสดุอะลูมิเนียมน้ำหนักเบาเพื่อกระจายลมอัด สำหรับระบบไฮดรอลิกจะใช้บล็อกเหล็กกล้าที่หนาเป็นพิเศษเพื่อทนทานต่อแรงดันน้ำมันที่สูงมาก การแยกประเภทวัสดุให้ถูกต้องช่วยป้องกันความเสียหายร้ายแรงต่อระบบ Manifold ครับ

แบรนด์ยอดนิยมเช่น Manifold SMC

แบรนด์ชั้นนำระดับโลกอย่าง SMC ได้พัฒนา manifold valve ที่มีขนาดกะทัดรัด น้ำหนักเบา ตอบสนองความต้องการของอุตสาหกรรมยุคใหม่ คุณสามารถเชื่อมต่อวงจรการทำงานเข้ากับ โซลินอยด์วาล์ว (Solenoid Valve) ได้อย่างง่ายดาย การเลือกใช้แบรนด์ที่เชื่อถือได้ช่วยรับประกันคุณภาพการทำงานระยะยาวครับ

หน้าที่ของแมนิโฟลด์เกจ (Manifold Gauge) คืออะไร?

นอกเหนือจากงานระบบอัตโนมัติแล้ว Manifold ยังเป็นอุปกรณ์คู่ใจของช่างระบบทำความเย็น แมนิโฟลด์เกจ (Manifold Gauge) คือชุดเครื่องมือที่ใช้สำหรับเติมน้ำยาแอร์บ้านหรือแอร์รถยนต์ โครงสร้างประกอบด้วยเกจวัดความดันด้านต่ำ (สีน้ำเงิน) เกจวัดความดันด้านสูง (สีแดง) วาล์วเปิดปิดพร้อมสายยางสามเส้น การอ่านค่าที่แม่นยำจากเกจ manifold คือ ตัวช่วยสำคัญที่บอกให้ช่างทราบว่าระบบทำความเย็นมีน้ำยาเพียงพอ มีจุดรั่วซึม หรือคอมเพรสเซอร์ทำงานผิดปกติหรือไม่ คุณสามารถพบเห็นอุปกรณ์ชุดนี้ได้ตามศูนย์ซ่อมบำรุงทั่วไปครับ

รู้จัก Gas Manifold หรือชุดจ่ายแก๊ส

ในระบบควบคุมความปลอดภัยระดับสูง Manifold ถูกนำมาประยุกต์ใช้เป็นชุดจ่ายแก๊ส (Gas Manifold) ศูนย์กลางการควบคุมนี้พบได้ในโรงพยาบาลสำหรับจ่ายออกซิเจนให้ผู้ป่วย หรือในโรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องใช้ก๊าซความบริสุทธิ์สูง ส่วนประกอบหลักประกอบด้วยท่อเมนหลัก โซลินอยด์วาล์ว ชุดปรับลดแรงดัน เกจวัดความดัน การออกแบบ manifold valve กลุ่มนี้ต้องผ่านการทดสอบรอยรั่วอย่างเข้มงวดที่สุด ระบบที่ดีต้องสามารถสลับแหล่งจ่ายก๊าซสำรองได้อัตโนมัติเมื่อถังหลักหมด เพื่อให้การทำงานในอุตสาหกรรมดำเนินต่อไปได้อย่างราบรื่นครับ

วิธีเลือกซื้อและพิจารณา Manifold ให้เหมาะกับงาน

การเลือกสเปก Manifold ที่ถูกต้องช่วยลดปัญหาซ่อมบำรุงในอนาคตได้อย่างมหาศาล ทีมวิศวกรผู้เชี่ยวชาญจาก SCMA มีคำแนะนำในการพิจารณาเลือก manifold คือ การตรวจสอบปัจจัยต่อไปนี้ครับ

วัสดุที่ใช้ผลิต (เหล็ก, สแตนเลส, อลูมิเนียม)

หากคุณออกแบบระบบ air manifold สำหรับจ่ายลมอัดทั่วไป วัสดุอลูมิเนียมถือว่าคุ้มค่าที่สุด สำหรับงานเคมีหรืองานอาหารที่ต้องการความสะอาดสูงควรใช้สแตนเลส ส่วนระบบไฮดรอลิกต้องใช้บล็อกเหล็กหล่อเพื่อความแข็งแรงสูงสุดครับ

จำนวนพอร์ตและขนาดการเชื่อมต่อ

คุณต้องประเมินจำนวนอุปกรณ์ปลายทางทั้งหมดเพื่อเลือกขนาดบล็อก Manifold ให้มีพอร์ตเพียงพอต่อการใช้งาน การตรวจสอบขนาดเกลียวข้อต่อให้ตรงกับสเปกของโรงงานช่วยป้องกันปัญหาประกอบวาล์วไม่ได้ คุณสามารถดูข้อมูลการออกแบบเพิ่มเติมได้ที่คำแนะนำ วาล์วนิวเมติกส์ (Pneumatic Valve) ครับ

การทนต่อแรงดันและอุณหภูมิ

ข้อมูลเชิงวิศวกรรมระบุไว้ชัดเจนว่าชิ้นส่วนซีลยางภายใน manifold valve มีขีดจำกัดด้านอุณหภูมิ คุณต้องเปรียบเทียบสเปกการทนแรงดัน (Max Pressure) ของผู้ผลิตกับสภาวะหน้างานจริงเสมอ การตรวจสอบข้อมูลอย่างละเอียดจาก คู่มือการออกแบบ Manifold Valve จาก Kosen ช่วยยืนยันความปลอดภัยได้อีกขั้นครับ

สรุป

บทสรุปสำหรับผู้ที่สงสัยว่า manifold คือ อะไร อุปกรณ์ชิ้นนี้คือฐานรากสำคัญที่ช่วยรวบรวม กระจาย ควบคุมของไหลในระบบอุตสาหกรรมให้เป็นระเบียบ การประยุกต์ใช้ manifold valve หรือ air manifold ที่เหมาะสมช่วยยกระดับความปลอดภัยให้โรงงานได้อย่างเห็นผล หากคุณกำลังวางแผนปรับปรุงระบบท่อ สามารถรับคำปรึกษาจากทีมวิศวกรผู้เชี่ยวชาญผ่าน บริการออกแบบระบบจาก SCMA ได้ทันทีครับ

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

บริษัท เอสซีเอ็มเอ จำกัด (SCMA) เป็นตัวแทนจำหน่ายอุปกรณ์ Manifold แบรนด์ชั้นนำระดับสากลที่มีคุณภาพสูงทนทานต่อการใช้งานหนัก ทีมงานวิศวกรของเราพร้อมลงพื้นที่เพื่อประเมินหน้างาน ช่วยคุณออกแบบเลือกสเปก manifold valve ให้ตรงจุดประสงค์ที่สุด คุณสามารถเข้ามาเลือกชม แคตตาล็อกสินค้าทั้งหมดของ SCMA เพื่อจัดหาโซลูชัน air manifold ที่ดีที่สุดเพื่อโรงงานของคุณได้ที่ เว็บไซต์ SCMA ทันทีครับ

คำถามที่พบบ่อย

Manifold ทำหน้าที่อะไร

ทำหน้าที่เป็นศูนย์กลางในการรวบรวมหรือกระจายของไหล (ลม ก๊าซ น้ำมัน) จากจุดหนึ่งไปยังปลายทางหลายจุด ช่วยจัดระเบียบระบบท่อให้ทำงานอย่างมีประสิทธิภาพครับ

manifold หมายถึงอะไร?

ในทางวิศวกรรมหมายถึง "ท่อร่วม" หรือบล็อกโลหะที่มีช่องทางเดินภายในเชื่อมต่อกันอย่างซับซ้อน ออกแบบมาเพื่อเป็นฐานสำหรับติดตั้งวาล์วควบคุมทิศทางหลายตัวครับ

หน้าที่ของแมนิโฟลด์เกจคืออะไร?

เป็นชุดเครื่องมือสำหรับช่างระบบทำความเย็น ใช้ในการวัดแรงดัน ตรวจสอบรอยรั่ว เติมน้ำยาแอร์เข้าสู่ระบบเครื่องปรับอากาศหรือตู้เย็นครับ

ชุดจ่ายแก๊ส (gas manifold) คืออะไร?

คือระบบควบคุมการจ่ายก๊าซที่มีความบริสุทธิ์สูง ประกอบด้วยวาล์ว ท่อร่วม เกจวัดแรงดัน นิยมใช้ในโรงพยาบาลเพื่อจ่ายก๊าซทางการแพทย์อย่างต่อเนื่องครับ

Manifold Valve คืออะไร

คือชุดวาล์วที่รวมตัวกันอยู่บนบล็อกเดียวเพื่อทำหน้าที่เฉพาะทาง เช่น การบล็อกแรงดัน หรือการตรวจสอบความแตกต่างของแรงดันในระบบเครื่องมือวัดอุตสาหกรรมครับ
