โหลดเซลล์ (Load Cell) คืออะไร มีหน้าที่อะไร มีประเภทอะไรบ้าง?

ในระบบอุตสาหกรรมยุคใหม่ "โหลดเซลล์" ถือเป็นองค์ประกอบสำคัญที่ช่วยให้กระบวนการควบคุมคุณภาพและการผลิตมีความแม่นยำมากยิ่งขึ้น SCMA ในฐานะผู้นำด้านซัพพลายเชนและเทคโนโลยีอุตสาหกรรม จึงให้ความสำคัญในการให้ข้อมูลที่ถูกต้องเกี่ยวกับโหลดเซลล์และบริการที่เกี่ยวข้องอย่างรอบด้าน โดยบทความนี้จะอธิบายว่าโหลดเซลล์คืออะไร มีหน้าที่ใดบ้าง ทำงานอย่างไร และมีกี่ประเภท เพื่อให้ผู้อ่านสามารถเข้าใจการประยุกต์ใช้งานได้อย่างชัดเจน พร้อมทั้งแนะนำบริการที่สามารถรับได้จาก SCMA

โหลดเซลล์ คืออะไร?

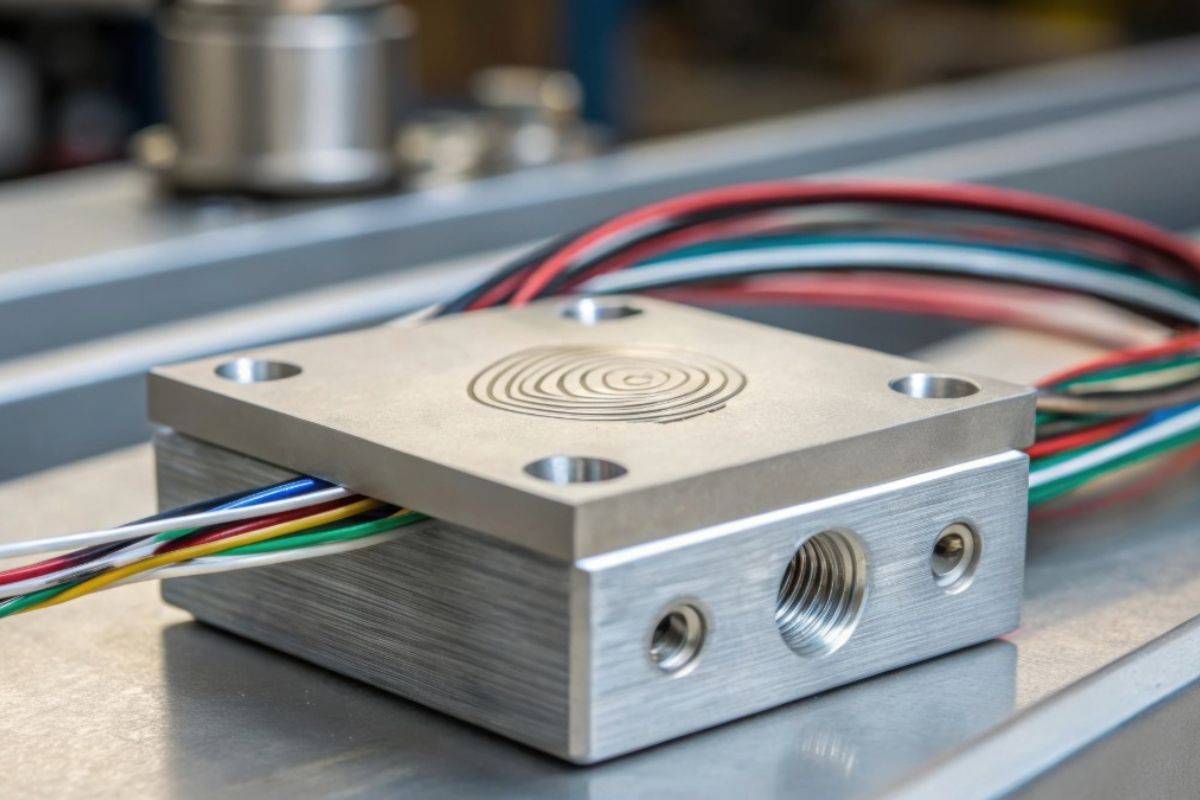

โหลดเซลล์ (Load Cell) คืออุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่แปลงแรงกลเป็นสัญญาณไฟฟ้า โดยถูกออกแบบมาเพื่อวัดแรงกด แรงดึง หรือแรงกระทำในรูปแบบต่าง ๆ ภายในกระบวนการอุตสาหกรรม เซนเซอร์วัดน้ำหนักชนิดนี้มักถูกติดตั้งในระบบชั่งน้ำหนัก เครื่องทดสอบแรงดึง หรืออุปกรณ์ควบคุมในสายการผลิต ปัจจุบัน โหลดเซลล์ Sensor มีหลายรูปแบบตามลักษณะการใช้งาน ทั้งแบบขนาดเล็กและขนาดใหญ่ โดย Load Cell Sensor จะส่งสัญญาณไฟฟ้าที่เปลี่ยนแปลงตามแรงที่ได้รับเพื่อให้สามารถอ่านค่าผ่านวงจรประมวลผลได้อย่างแม่นยำ

หลักการทำงานของโหลดเซลล์ Load Cell

หลักการทำงานมีจุดสำคัญอยู่ที่ Strain Gauge ซึ่งเป็นอุปกรณ์ตรวจวัดการเปลี่ยนแปลงของแรงดันที่เกิดจากการยืดหรือหดตัวของวัสดุเมื่อได้รับแรง เมื่อมีแรงกระทำกับโหลดเซลล์ โครงสร้างภายในจะเปลี่ยนรูปร่างเล็กน้อย ซึ่ง Strain Gauge จะตรวจจับการเปลี่ยนแปลงนี้และเปลี่ยนเป็นสัญญาณไฟฟ้าแบบแปรผัน จากนั้นสัญญาณจะถูกส่งต่อไปยังเครื่องแสดงผลหรือวงจรควบคุม โดยการทำงานนี้ต้องอาศัยความแม่นยำสูงในการผลิต และการสอบเทียบเพื่อให้ Load Cell Sensor ทำงานได้อย่างเสถียรในระยะยาว

โหลดเซลล์ มีหน้าที่อะไร?

โหลดเซลล์ Sensor เป็นหัวใจหลักในระบบที่ต้องการตรวจวัดแรง โดยมีหน้าที่หลักในการแปลงแรงกลให้เป็นสัญญาณที่เครื่องมือสามารถประมวลผลได้อย่างแม่นยำ ซึ่งหน้าที่สำคัญของโหลดเซลล์ประกอบด้วย:

• วัดแรงกด แรงดึง หรือแรงเฉือนในกระบวนการผลิต

• ใช้ในระบบชั่งน้ำหนัก เช่น เครื่องชั่งแบบแพลตฟอร์ม เครื่องชั่งรถบรรทุก

• ตรวจสอบและควบคุมคุณภาพในสายการผลิตแบบเรียลไทม์

• ประยุกต์ใช้ในการออกแบบและทดสอบชิ้นส่วนในงานวิศวกรรม

• เชื่อมต่อกับระบบควบคุมอัตโนมัติเพื่อสั่งงานตามค่าน้ำหนักที่ตรวจวัดได้

โหลดเซลล์ทำมาจากอะไร?

วัสดุที่ใช้ในการผลิตโหลดเซลล์จะต้องมีคุณสมบัติทางกลที่เหมาะสม เช่น ความแข็งแรง ความยืดหยุ่น และความเสถียรต่อการเปลี่ยนแปลงของอุณหภูมิ โดยทั่วไป Load Cells นิยมผลิตจากวัสดุหลัก เช่น สเตนเลสสตีล อลูมิเนียม หรือโลหะผสมเฉพาะทาง ซึ่งมีความสามารถในการต้านทานการกัดกร่อนและการบิดเบี้ยวในระยะยาว ภายในโหลดเซลล์จะประกอบด้วย Strain Gauge ที่ติดอยู่บนพื้นผิวของวัสดุเพื่อวัดการเปลี่ยนแปลงจากแรงที่มากระทำ โครงสร้างต้องถูกออกแบบให้รองรับแรงที่กระทำอย่างสมมาตร และป้องกันสัญญาณรบกวนภายนอกเพื่อให้การทำงานของ Sensor วัดน้ำหนักมีความแม่นยำสูง

การประยุกต์ใช้งาน Load Cell

โหลดเซลล์ถูกนำไปประยุกต์ใช้ในหลากหลายอุตสาหกรรม ซึ่งแต่ละประเภทของโหลดเซลล์จะมีคุณสมบัติเฉพาะที่เหมาะสมกับงานนั้น ๆ การเลือกใช้ Load Cell Sensor ที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพของกระบวนการผลิตและควบคุมคุณภาพได้อย่างแม่นยำ โดยการประยุกต์ใช้งานที่สำคัญได้แก่:

• อุตสาหกรรมอาหารและยา: ใช้ควบคุมน้ำหนักในสายการผลิต

• อุตสาหกรรมโลจิสติกส์: ใช้ในระบบชั่งน้ำหนักพัสดุ

• งานวิศวกรรม: ใช้ทดสอบแรงดึง แรงกดของวัสดุหรือชิ้นส่วน

• งานก่อสร้าง: ใช้วัดแรงในโครงสร้างเพื่อประเมินความมั่นคง

• ระบบควบคุมอัตโนมัติในสายการผลิต

โหลดเซลล์ มีกี่ประเภท?

ประเภทของโหลดเซลล์ถูกแบ่งตามลักษณะของแรงที่ต้องการวัด ได้แก่ แรงกดและแรงดึง โดยแต่ละประเภทจะมีการออกแบบและรูปทรงที่ต่างกันตามการใช้งานจริง โหลดเซลล์ที่ดีควรสามารถทนต่อสภาพแวดล้อมในการทำงาน เช่น ความชื้น อุณหภูมิ และแรงกระแทก ซึ่ง SCMA ได้รวบรวมประเภทโหลดเซลล์ยอดนิยมที่เหมาะกับอุตสาหกรรมไทยไว้ให้เลือกใช้งานอย่างเหมาะสม

Load cell แบบที่ใช้แรงกด

โหลดเซลล์แบบแรงกด (Compression Load Cell) ใช้สำหรับตรวจวัดแรงที่กระทำจากด้านบนลงสู่ตัวเซนเซอร์ มีการออกแบบให้รองรับน้ำหนักที่มากและมีโครงสร้างแข็งแรง เหมาะกับงานที่ต้องการความแม่นยำสูง เช่น เครื่องชั่งแพลตฟอร์ม เครื่องชั่งในคลังสินค้า หรือเครื่องชั่งรถบรรทุก สามารถใช้งานในสภาพแวดล้อมที่ท้าทายได้อย่างมีประสิทธิภาพ

Single Point Load cell

Single Point Load Cell เป็นโหลดเซลล์แบบกดที่นิยมใช้ในเครื่องชั่งตั้งโต๊ะหรือเครื่องชั่งขนาดเล็ก มีข้อดีคือสามารถวัดน้ำหนักจากจุดศูนย์กลางหรือแม้แต่จุดที่ไม่ได้อยู่ตรงกลางได้อย่างแม่นยำ จึงเหมาะสำหรับเครื่องชั่งแบบแพลตฟอร์มที่มีพื้นที่เล็ก วัสดุที่ใช้มักเป็นอลูมิเนียมหรือโลหะผสมที่มีความแข็งแรงสูง

Shear Beam Load Cell

โหลดเซลล์แบบ Shear Beam เหมาะสำหรับงานที่ต้องการติดตั้งในระดับพื้น เช่น เครื่องชั่งถัง เครื่องชั่งสำหรับระบบลำเลียง ตัวเซนเซอร์มีการออกแบบให้ทนแรงเฉือนที่เกิดจากการกด มีความแม่นยำสูงและเสถียรต่อสภาวะแวดล้อม จึงนิยมใช้ในโรงงานอุตสาหกรรมทั่วไป

Bending Beam Load cell

Bending Beam Load Cell ใช้หลักการดัดโค้งในการวัดแรง นิยมใช้ในระบบที่มีแรงน้อยถึงปานกลาง เช่น เครื่องบรรจุสินค้า เครื่องตรวจสอบน้ำหนักอัตโนมัติ มีความสามารถในการติดตั้งที่ยืดหยุ่นและใช้พื้นที่น้อย ตัววัสดุมักทำจากสเตนเลสเพื่อป้องกันการกัดกร่อน

Truck Scale Load cell

Truck Scale Load Cell ถูกออกแบบมาเพื่อรองรับน้ำหนักจากรถบรรทุกโดยเฉพาะ มีโครงสร้างแข็งแรงและสามารถรับแรงกระแทกได้ดี มักใช้ในด่านชั่งน้ำหนัก หรือสถานีขนส่งสินค้า เพื่อวัดน้ำหนักของรถและสินค้าที่บรรทุกได้อย่างแม่นยำ

Canister Load cell

Canister Load Cell มีลักษณะเป็นทรงกระบอกที่แข็งแรง ใช้สำหรับการวัดแรงกดในระดับสูง โดยเฉพาะในอุตสาหกรรมหนัก เช่น งานชั่งน้ำหนักโลหะหรือวัสดุขนาดใหญ่ โครงสร้างภายนอกสามารถป้องกันฝุ่นและน้ำได้ดี

Pancake Load cell

โหลดเซลล์ Pancake มีลักษณะแบนและกระจายแรงได้สม่ำเสมอ เหมาะกับงานวัดแรงกดในแนวแกนเดียวที่ต้องการความแม่นยำสูง มักใช้ในงานทดสอบแรงและแรงบิดในงานวิศวกรรม เช่น การทดสอบเครื่องยนต์หรือโครงสร้างทางวิศวกรรม

Load cell แบบที่ใช้แรงดึง

โหลดเซลล์ประเภทแรงดึง (Tension Load Cell) ทำหน้าที่วัดแรงที่กระทำจากการดึงหรือยืดออก มักใช้ในงานที่ต้องควบคุมแรงดึงในสายพานลำเลียง เครื่องทดสอบแรงดึง หรือเครื่องชั่งแบบแขวน โดยมีความสามารถในการแปลงแรงดึงเป็นสัญญาณไฟฟ้าได้อย่างแม่นยำ

S Beam Load cell S Beam Load Cell

มีลักษณะเป็นรูปตัว S ซึ่งสามารถรับแรงดึงและแรงกดได้ในตัวเดียวกัน เหมาะสำหรับงานที่ต้องการวัดแรงแบบสองทิศทาง มีความแม่นยำสูง นิยมใช้ในระบบแขวนหรือการวัดแรงในห้องทดลอง โครงสร้างโดยทั่วไปทำจากโลหะผสมหรือสเตนเลส

หากต้องการซื้อโหลดเซลล์ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

SCMA ให้บริการจัดหาและแนะนำโหลดเซลล์ที่เหมาะสมกับการใช้งานของแต่ละอุตสาหกรรม โดยคัดเลือกจากผู้ผลิตชั้นนำที่ผ่านการรับรองมาตรฐานสากล พร้อมให้คำปรึกษาเชิงเทคนิคเพื่อช่วยให้คุณเลือก Load Cell Sensor ที่ตอบโจทย์ที่สุด ไม่ว่าจะเป็นโหลดเซลล์แบบแรงกดหรือแรงดึง SCMA มีบริการครบวงจรทั้งด้านการติดตั้ง การสอบเทียบ และการดูแลรักษาอย่างต่อเนื่อง เพื่อลดความผิดพลาดในกระบวนการผลิต และเพิ่มประสิทธิภาพในระบบ Sensor วัดน้ำหนัก อย่างแท้จริง

สรุป

โหลดเซลล์เป็นอุปกรณ์สำคัญในระบบอัตโนมัติและการควบคุมน้ำหนักที่ขาดไม่ได้ SCMA ในฐานะผู้เชี่ยวชาญด้านซัพพลายเชนและเซนเซอร์วัดน้ำหนัก จึงมุ่งมั่นนำเสนอโหลดเซลล์คุณภาพสูงที่ผ่านการคัดเลือกอย่างพิถีพิถัน พร้อมบริการครบวงจรเพื่อสนับสนุนภาคอุตสาหกรรมไทยให้มีความแม่นยำในทุกกระบวนการ ขอเพียงคุณต้องการความมั่นใจใน Load Cell คือ คำตอบอยู่ที่ SCMA

คำถามที่พบบ่อย

โหลดเซลล์ ทําหน้าที่อะไร?

โหลดเซลล์มีหน้าที่หลักในการวัดแรงแล้วแปลงให้เป็นสัญญาณไฟฟ้าที่สามารถอ่านได้อย่างแม่นยำ โดยหน้าที่สำคัญได้แก่:

• ตรวจจับแรงกดหรือแรงดึงในกระบวนการต่าง ๆ

• ทำหน้าที่ชั่งน้ำหนักสินค้าหรือวัตถุดิบในสายการผลิต

• ใช้เป็นส่วนหนึ่งในระบบควบคุมอัตโนมัติที่ต้องการค่าการวัดน้ำหนักที่แม่นยำ

• ช่วยประเมินความปลอดภัยในโครงสร้างต่าง ๆ เช่น แท่นชั่ง โครงเหล็ก หรือเครื่องจักร

โหลดเซลล์ มีหลักการทํางานอย่างไร?

หลักการทำงานของโหลดเซลล์อาศัย Strain Gauge เป็นตัวตรวจวัดการเปลี่ยนแปลงของแรง เมื่อเกิดแรงกระทำ จะทำให้โครงสร้างของโหลดเซลล์เปลี่ยนรูปร่าง ส่งผลให้ค่าแรงต้านทานของ Strain Gauge เปลี่ยนตาม และแปลงเป็นสัญญาณไฟฟ้าซึ่งสามารถนำไปประมวลผลเป็นค่าน้ำหนักได้อย่างแม่นยำ

โหลดเซลล์ มีกี่แบบ?

โหลดเซลล์สามารถแบ่งออกได้เป็นหลายประเภทตามลักษณะของแรงที่วัด โดยประเภทหลัก ได้แก่:

• โหลดเซลล์แบบแรงกด เช่น Single Point, Pancake, Canister

• โหลดเซลล์แบบแรงเฉือน เช่น Shear Beam, Bending Beam

• โหลดเซลล์แบบแรงดึง เช่น S Beam แต่ละประเภทมีคุณสมบัติเฉพาะที่เหมาะกับลักษณะงานที่แตกต่างกัน

วงจรโหลดเซลล์ เป็นอย่างไร?

วงจรโหลดเซลล์มีองค์ประกอบหลักคือ Strain Gauge ซึ่งต่อเข้ากับวงจรบริดจ์ (Bridge Circuit) เพื่อวัดค่าการเปลี่ยนแปลงของแรงต้านทานที่เกิดจากแรงที่กระทำ การเปลี่ยนแปลงนี้จะถูกแปลงเป็นสัญญาณไฟฟ้าแบบแอนะล็อกและส่งผ่านไปยังอุปกรณ์ขยายสัญญาณเพื่อใช้ในการอ่านค่าอย่างแม่นยำ
