Load Cell คืออะไร มีหลักการทำงานอย่างไร มีประเภทอะไรบ้าง?

หากกล่าวถึงระบบควบคุมการผลิตยุคใหม่ “Load Cell คือ” หนึ่งในหัวใจหลักที่อุตสาหกรรมไม่อาจขาดได้ เพราะเป็นเครื่องมือที่ใช้วัดแรงหรือน้ำหนักอย่างแม่นยำ ซึ่งสามารถแปลงแรงทางกลให้เป็นสัญญาณไฟฟ้า เพื่อใช้ประมวลผลในระบบอัตโนมัติ ปัจจุบัน SCMA มุ่งมั่นนำเสนอ Sensor Load Cells คุณภาพสูง พร้อมบริการออกแบบระบบ ติดตั้ง และสอบเทียบแบบครบวงจรให้กับภาคอุตสาหกรรมไทย โดยบทความนี้จะพาผู้อ่านเจาะลึกตั้งแต่หลักการทำงาน ประเภท ไปจนถึงแนวทางการเลือกใช้งานที่เหมาะสม

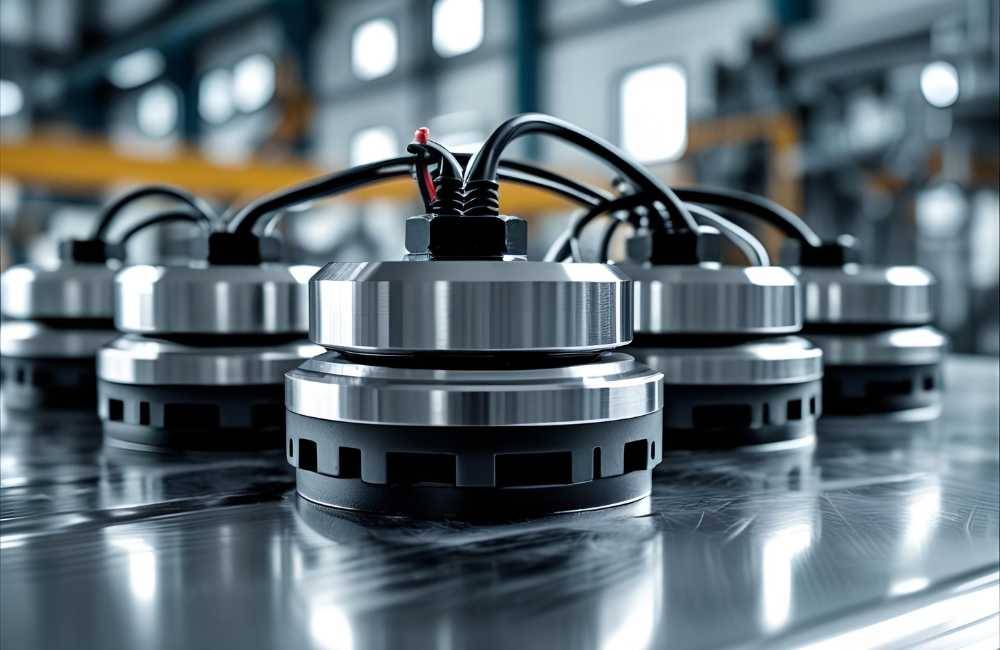

Load Cell คืออะไร?

Load Cell คือ อุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่แปลงแรงกล เช่น แรงดึง แรงกด หรือแรงอัด ให้กลายเป็นสัญญาณไฟฟ้า เพื่อให้ระบบสามารถนำไปแสดงผลในรูปแบบค่าที่อ่านได้ เช่น น้ำหนัก หน่วยแรง หรือแรงกดดันต่าง ๆ โหลดเซลล์ ถูกนำไปประยุกต์ใช้ในเครื่องชั่งอุตสาหกรรม ระบบควบคุมปริมาณวัตถุดิบ และในสายการผลิตของโรงงานหลากหลายประเภท โดยโครงสร้างของ Load Cell Sensors ส่วนใหญ่จะใช้เทคโนโลยี Strain Gauge ซึ่งตอบสนองได้แม่นยำและมีความทนทานสูง เหมาะกับการใช้งานระยะยาวในสภาพแวดล้อมที่หลากหลาย

Load Cell มีหลักการทำงานอย่างไร?

หลักการทำงานของ Load Cell คือ การวัดแรงที่กระทำกับเซนเซอร์ แล้วแปลงเป็นสัญญาณไฟฟ้าที่สามารถนำไปประมวลผลต่อได้ โดยภายใน Load Cell Sensor จะมีส่วนประกอบหลักคือ Strain Gauge ซึ่งจะตอบสนองต่อการเสียรูปของวัสดุเมื่อมีแรงมากระทำ ส่งผลให้ความต้านทานในวงจรเปลี่ยนแปลง จากนั้นระบบจะอ่านค่าแรงดันไฟฟ้าที่เปลี่ยนไป และแสดงผลออกมาเป็นค่าน้ำหนักหรือแรงตามที่ตั้งค่าไว้ในระบบ Sensor วัดน้ำหนัก แบบนี้จึงเหมาะกับการใช้งานในระบบอัตโนมัติที่ต้องการความแม่นยำและรวดเร็ว เช่น ในเครื่องบรรจุสินค้า เครื่องชั่งระบบดิจิทัล และระบบควบคุมการผลิตแบบอัตโนมัติ

ประเภทของ Load Cell มีอะไรบ้าง?

Sensor Load Cells มีหลากหลายประเภทที่ออกแบบมาให้เหมาะกับการวัดแรงในรูปแบบต่าง ๆ ทั้งแรงกด แรงดึง และแรงผสม การเลือกใช้งานจึงต้องพิจารณาประเภทของโหลดเซลล์ให้เหมาะสมกับลักษณะหน้างาน เพื่อความแม่นยำและความปลอดภัยในการใช้งาน โดยประเภทหลักที่นิยมใช้ในอุตสาหกรรมมีดังนี้

Hydraulic Load Cells

โหลดเซลล์ชนิดนี้ใช้ของเหลวในการถ่ายทอดแรง โดยเมื่อมีแรงมากระทำ ความดันของของเหลวภายในจะเพิ่มขึ้น ซึ่งระบบจะนำไปแปลงเป็นสัญญาณไฟฟ้าต่อไป จุดเด่นของ Load Cell ประเภทนี้คือไม่ต้องใช้แหล่งจ่ายไฟ จึงเหมาะกับหน้างานที่อยู่ในพื้นที่ห่างไกล และสถานที่ที่ต้องการความปลอดภัยสูง เช่น พื้นที่ไวไฟ หรือที่มีอุณหภูมิผันผวนสูง

Pneumatic Load Cells

เป็นโหลดเซลล์ที่ใช้แรงดันของอากาศในการถ่ายทอดแรง ซึ่งมีความปลอดภัยสูง ไม่มีส่วนประกอบไฟฟ้า ทำให้เหมาะกับอุตสาหกรรมอาหาร ยา และพื้นที่ที่ต้องการความสะอาดเป็นพิเศษ ถึงแม้จะมีข้อจำกัดในด้านความเร็วของการตอบสนอง แต่ด้วยการไม่ปนเปื้อนจึงยังเป็นที่นิยมในอุตสาหกรรมเฉพาะทาง

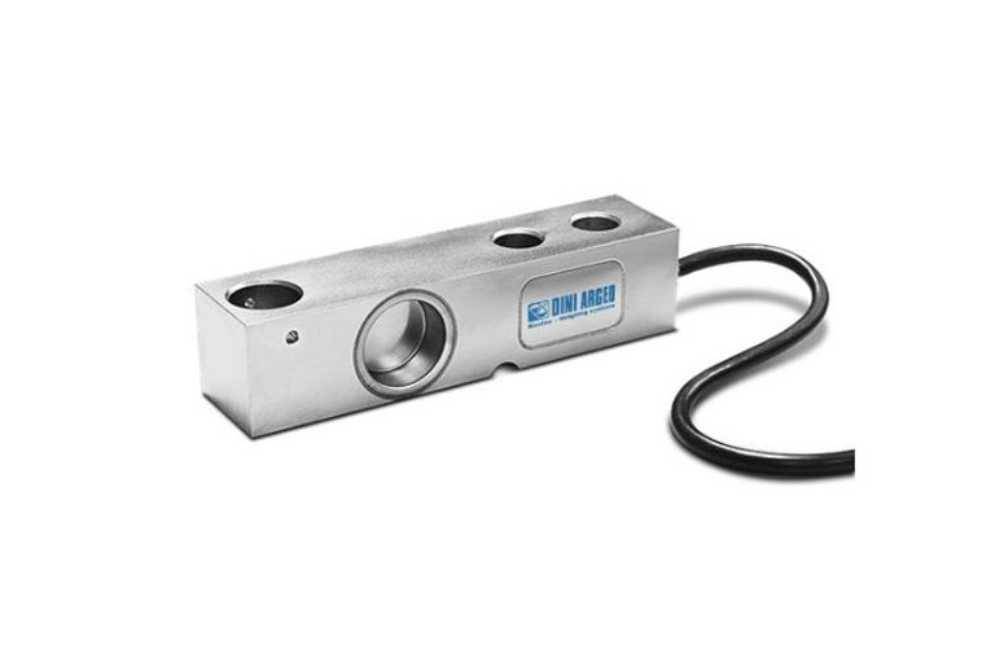

Strain Gauge Load Cells

ถือเป็นประเภทที่ใช้งานแพร่หลายที่สุด เนื่องจากมีความแม่นยำสูง และสามารถออกแบบให้รองรับแรงได้ทั้งแนวดึงและแนวกด ใช้เกจวัดความเครียด (Strain Gauge) ติดตั้งภายใน เพื่อแปลงค่าความเครียดเป็นสัญญาณไฟฟ้า โดยมักใช้ในงานชั่งน้ำหนักเชิงอุตสาหกรรม งานวัดแรงในระบบอัตโนมัติ รวมถึงเครื่องชั่งแบบดิจิทัลทั่วไป

Piezoresistive Load Cells

โหลดเซลล์ชนิดนี้ใช้วัสดุที่มีคุณสมบัติเพียโซรีซิสทีฟในการแปลงแรงเป็นสัญญาณไฟฟ้า โดยสามารถสร้างสัญญาณ Output ได้ค่อนข้างสูง และมีความไวต่อแรงที่กระทำ แม้จะมีข้อจำกัดในด้านความไม่เป็นเชิงเส้น แต่ก็ยังเหมาะสำหรับงานที่ต้องการความเร็วและติดตั้งง่าย เช่น การตรวจสอบแรงแบบ Real-time ในระบบสายการผลิต

Inductive and Reluctance Load Cells

ใช้หลักการเหนี่ยวนำทางแม่เหล็ก โดยแรงที่กระทำกับแกนจะเปลี่ยนค่าความเหนี่ยวนำของขดลวด หรือช่องว่างอากาศภายในเซลล์ จุดเด่นคือทนทาน เหมาะกับการใช้งานในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง หรือในพื้นที่ที่ต้องการความมั่นคงของสัญญาณ

Magnetostrictive Load Cells

เป็นโหลดเซลล์ที่ใช้คุณสมบัติของวัสดุแม่เหล็กในการตอบสนองต่อแรง โดยแรงที่มากระทำจะเปลี่ยนแปลงค่าความสามารถในการนำสนามแม่เหล็ก ส่งผลให้สามารถวัดแรงได้อย่างแม่นยำแม้ในงานที่มีความดันสูง เช่น โรงงานรีดโลหะ หรืออุตสาหกรรมหนักที่ต้องวัดแรงสูงอย่างต่อเนื่อง

การใช้งาน Load Cell ในอุตสาหกรรม

โหลดเซลล์ถูกนำไปใช้ในภาคอุตสาหกรรมหลากหลายประเภท ด้วยคุณสมบัติที่วัดแรงและน้ำหนักได้อย่างแม่นยำ จึงเป็นหัวใจของระบบควบคุมการผลิตและการตรวจสอบคุณภาพในสายงานต่าง ๆ เช่น:

• ระบบชั่งน้ำหนักอัตโนมัติในโรงงานอุตสาหกรรม
• การวัดแรงในเครื่องบรรจุสินค้าและเครื่องแพ็ค
• ควบคุมปริมาณวัตถุดิบในถังผสมหรือไซโล
• ระบบควบคุมระดับในถังน้ำหรือของเหลว
• เครื่องทดสอบแรงกดแรงดึงในห้องแล็บหรือการ QC

การเลือก Load Cell ให้เหมาะสมกับการใช้งานของคุณ

การเลือกโหลดเซลล์ต้องคำนึงถึงความเหมาะสมหลายด้าน เพื่อให้ได้ผลลัพธ์ที่แม่นยำและปลอดภัย โดยปัจจัยหลักที่ควรพิจารณา ได้แก่:

• ทิศทางของแรง: ดึง (Tension), กด (Compression) หรือทั้งสอง
• ช่วงแรงที่ต้องการวัด (Range): เลือกให้ครอบคลุมโดยไม่เกินพิกัด
• ความแม่นยำ (Accuracy): ดูค่า Linearity และ Hysteresis
• ลักษณะหน้างาน: ติดตั้งบนถัง, แขวน, หรือบนแพลตฟอร์ม
• สภาพแวดล้อม: ความชื้น, ฝุ่น, อุณหภูมิ, หรือความไวไฟ
• วัสดุของ Load Cell: Steel, Stainless Steel, หรือ Aluminum

Load Cell ควรดูแลรักษาอย่างไร เพื่อยืดอายุการใช้งาน?

การดูแลรักษา Load Cell Sensor อย่างเหมาะสมจะช่วยยืดอายุการใช้งานและคงค่าความแม่นยำได้ในระยะยาว โดยแนวทางที่ควรปฏิบัติ ได้แก่:

• ตรวจสอบสภาพภายนอกของโหลดเซลล์อย่างสม่ำเสมอ
• หลีกเลี่ยงการใช้งานเกินพิกัด (Overload)
• หลีกเลี่ยงความชื้นหากไม่ใช่วัสดุที่กันน้ำหรือสนิม
• ห้ามดัดแปลงอุปกรณ์ด้วยตนเอง ควรให้ผู้เชี่ยวชาญดูแล
• ควรสอบเทียบกับห้องปฏิบัติการที่ได้มาตรฐานเป็นระยะ

หากสนใจ Load Cell สามารถซื้อจาก SCMA ได้แล้ววันนี้!

SCMA คือผู้เชี่ยวชาญด้าน Load Cell Sensor และระบบควบคุมอัตโนมัติ ที่พร้อมให้บริการลูกค้าแบบครบวงจร ตั้งแต่การให้คำปรึกษา ออกแบบระบบ ไปจนถึงการติดตั้งและฝึกอบรมใช้งาน โดยทีมวิศวกรผู้ชำนาญการ พร้อมจัดจำหน่ายโหลดเซลล์จากแบรนด์ชั้นนำระดับโลกที่ผ่านการคัดสรรอย่างเข้มงวด ลูกค้าสามารถมั่นใจได้ในคุณภาพและการบริการหลังการขาย พร้อมศูนย์สอบเทียบที่ได้รับมาตรฐาน รองรับงานทั้งในห้องแล็บและแบบ On-site ทั่วประเทศ

สรุป

Load Cell คือ อุปกรณ์สำคัญที่ช่วยให้ระบบอุตสาหกรรมสามารถวัดและควบคุมแรงได้อย่างแม่นยำ ซึ่ง SCMA พร้อมเป็นพันธมิตรด้านเทคนิคเพื่อสนับสนุนการเลือกใช้งานและติดตั้งโหลดเซลล์อย่างถูกต้อง หากคุณต้องการยกระดับการผลิตสู่ระบบอัตโนมัติเต็มรูปแบบ SCMA คือทางเลือกที่ไว้ใจได้

คำถามที่พบบ่อย

Load cell ทําหน้าที่อะไร?

โหลดเซลล์มีหน้าที่แปลงแรงกลให้กลายเป็นสัญญาณไฟฟ้าเพื่อใช้ในการวัด เช่น น้ำหนักหรือแรงกดในระบบควบคุมอัตโนมัติ โดยค่าที่วัดได้จะนำไปแสดงผลผ่านหน้าจอ หรือส่งไปประมวลผลในระบบควบคุม ซึ่งเหมาะกับการใช้งานในหลากหลายอุตสาหกรรม

หลักการทํางานของเครื่องชั่งน้ําหนักดิจิตอลเป็นอย่างไร?

เครื่องชั่งน้ำหนักดิจิตอลทำงานโดยใช้ Load Cell Sensor เป็นตัวรับแรงที่เกิดจากวัตถุ แล้วแปลงแรงนั้นให้เป็นสัญญาณไฟฟ้า สัญญาณจะถูกส่งไปยังวงจรประมวลผลภายในเครื่อง เพื่อแสดงค่าน้ำหนักที่อ่านได้บนหน้าจออย่างแม่นยำ

โหลดเซลล์ มีกี่ประเภท?

โดยทั่วไปโหลดเซลล์สามารถแบ่งได้ตามลักษณะการใช้งานหรือหลักการทำงาน

• Hydraulic Load Cell
• Pneumatic Load Cell
• Strain Gauge Load Cell
• Piezoresistive Load Cell
• Inductive / Reluctance Load Cell
• Magnetostrictive Load Cell

กล่องรวมสัญญาณ load cell คืออะไร?

กล่องรวมสัญญาณโหลดเซลล์ (Junction Box) เป็นอุปกรณ์ที่ใช้เชื่อมต่อโหลดเซลล์หลายตัวเข้าด้วยกัน เพื่อรวมสัญญาณให้อยู่ในรูปแบบเดียวก่อนส่งเข้าสู่ระบบประมวลผล โดยนิยมใช้ในระบบที่มีการติดตั้งโหลดเซลล์หลายจุด เช่น เครื่องชั่งแพลตฟอร์ม หรือระบบถังผสม
