เจอปัญหาไลน์ผลิตหยุดชะงักเพราะควบคุมทิศทางลมอัดไม่ได้หรือเปล่า? SCMA พร้อมส่งมอบโซลูชัน Directional Control Valve และ Directional Valve เกรดอุตสาหกรรมที่คัดสรรมาเพื่อแก้ปัญหาหน้างานโดยเฉพาะ บทความนี้ช่วยให้คุณเข้าใจการเลือก วาล์วควบคุมทิศทาง และ Control Valve ให้เหมาะสมกับเครื่องจักรเพื่อเพิ่มประสิทธิภาพในระบบนิวแมติกส์และลดความเสี่ยงจากความผิดพลาดในการติดตั้ง
Directional Control Valve คืออะไร?
Directional Control Valve (DCV) หรือ วาล์วควบคุมทิศทาง ทำหน้าที่กำหนดเส้นทางการไหลของลมอัดให้ไปตามทิศทางที่ต้องการเพื่อสั่งการอุปกรณ์ทำงาน (Actuator) เช่น ลูกสูบให้เคลื่อนที่เข้าหรือออกตามการออกแบบ อุปกรณ์ชิ้นนี้ทำหน้าที่เป็นตัวตัดต่อและสลับทางลมภายในระบบนิวแมติกส์ให้มีความแม่นยำสูง ช่างเทคนิคส่วนใหญ่นิยมเรียกชื่อแตกต่างกันไปตามลักษณะการใช้งาน เช่น Pneumatic Solenoid Valve หรือวาล์วไฟฟ้า

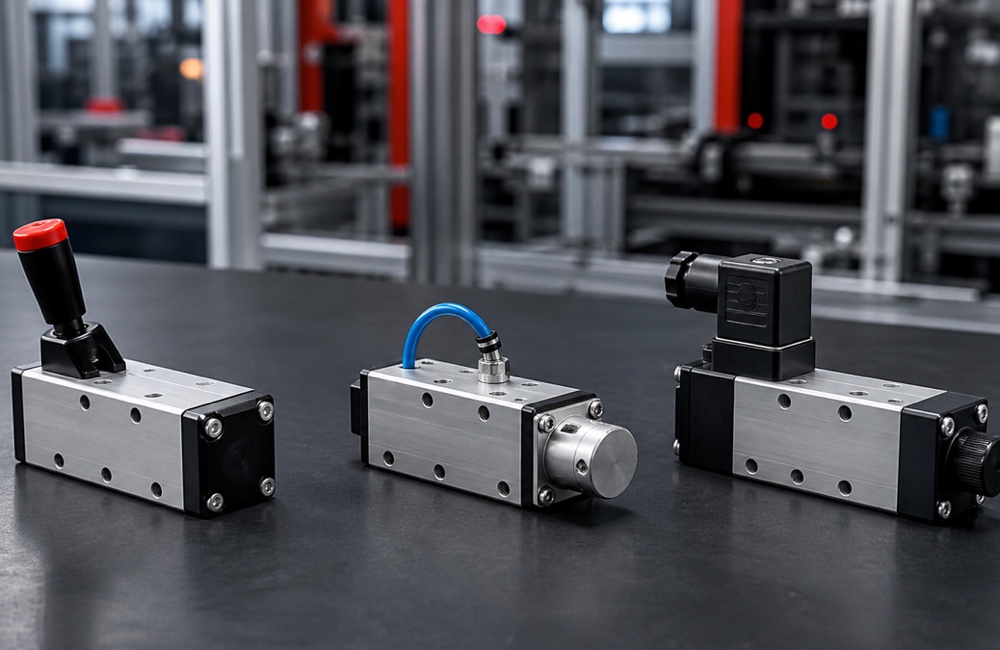

ประเภทของ Directional Control Valve
การเลือก วาล์วนิวเมติกส์ ต้องพิจารณาจากวิธีการสั่งงานเพื่อให้สอดคล้องกับระบบควบคุมเดิมที่โรงงานใช้งานอยู่ โดยแบ่งออกเป็น 3 ประเภทหลักตามลักษณะการสั่งการตำแหน่งของ Spool ดังนี้
วาล์วควบคุมทิศทางแบบ Manual Valve
วาล์วประเภทนี้ใช้แรงคนในการเปลี่ยนทิศทางลมผ่านอุปกรณ์ควบคุมภายนอก เช่น สวิตช์แบบเหยียบ (Foot pedal) ก้านคันโยก (Toggle actuator) หรือปุ่มกด (Push switch) เหมาะสำหรับเครื่องจักรที่ต้องการการควบคุมด้วยมือเพื่อความปลอดภัยขณะใช้งาน เช่น เครื่องปั๊มโลหะหรือเครื่องตัดชิ้นงาน วาล์วนิวเมติกส์ รูปแบบแมนนวลโดดเด่นเรื่องความทนทานและไม่ต้องพึ่งพาระบบไฟฟ้า
วาล์วควบคุมทิศทางแบบ Air Piloted Valve
วาล์วชนิดนี้ทำงานโดยใช้แรงดันลมจากภายนอกมาดัน Spool ภายในเพื่อเปลี่ยนตำแหน่งการไหลของอากาศแทนการใช้ไฟฟ้าหรือแรงคน การใช้ลมควบคุมช่วยลดความเสี่ยงเรื่องประกายไฟในพื้นที่ไวไฟได้ดีเยี่ยม วิศวกรนิยมเลือกใช้ในระบบที่ต้องการความปลอดภัยสูงและทำงานต่อเนื่องเป็นเวลานานโดยไม่เกิดความร้อนสะสมในตัวอุปกรณ์
วาล์วควบคุมทิศทางแบบโซลินอยด์ (Solenoid Valve)
โซลินอยด์วาล์วเป็นอุปกรณ์ที่ได้รับความนิยมสูงสุดในอุตสาหกรรมชิ้นส่วนยานยนต์และอิเล็กทรอนิกส์ เพราะสั่งงานผ่านขดลวดไฟฟ้าที่รับสัญญาณจาก PLC ได้โดยตรง ช่วยให้ระบบอัตโนมัติทำงานได้อย่างรวดเร็วและแม่นยำสูง ตัววาล์วมีทั้งแบบโซลินอยด์ฝั่งเดียวและสองฝั่ง ขึ้นอยู่กับฟังก์ชันการทำงานที่ออกแบบไว้ในระบบควบคุม
ส่วนประกอบโดยพื้นฐานของ Directional Control Valve
การทำความเข้าใจส่วนประกอบภายในของ Directional Valve ช่วยให้วิศวกรซ่อมบำรุงวิเคราะห์อาการเสียและเลือกอะไหล่ได้ถูกต้องรวดเร็วขึ้น ส่วนประกอบหลักของ วาล์วควบคุมทิศทาง ที่ควรทราบมีดังนี้
- Housing (Body): โครงสร้างหลักที่บรรจุชุดกลไกภายในทั้งหมด
- Ports: รูเชื่อมต่อสำหรับใส่ข้อต่อท่อลม (Fitting) เพื่อส่งลมอัดเข้าและออกตามตำแหน่งที่กำหนด
- Spool: แกนเลื่อนภายในที่ทำหน้าที่สลับทิศทางการไหลของลมตามการสั่งการ
- Spring: ชิ้นส่วนที่ดัน Spool ให้กลับสู่ตำแหน่งเริ่มต้นเมื่อไม่มีแรงกระตุ้นภายนอก
- Actuator: อุปกรณ์ที่ใช้เปลี่ยนตำแหน่ง Spool เช่น คอยล์โซลินอยด์ คันโยก หรือปุ่มกด
- Connector: พอร์ตเชื่อมต่อสัญญาณไฟฟ้าที่ใช้สื่อสารกับชุดคอนโทรลเลอร์
ชนิดของ Directional Control Valve แบบ NO และ NC
ตำแหน่งปกติของวาล์วส่งผลต่อความปลอดภัยของระบบเมื่อเกิดเหตุฉุกเฉิน เช่น ไฟฟ้าดับหรือลมขาด ผู้ใช้งานควรศึกษา สัญลักษณ์วาล์วนิวเมติกส์ เพื่อเลือกใช้งานให้ตรงกับเงื่อนไขของเครื่องจักร
ตำแหน่งปกติ-เปิด (Normally Open - NO)
สังเกตจาก สัญลักษณ์วาล์วนิวเมติกส์ จะพบว่าลมสามารถไหลผ่านวาล์วไปยังอุปกรณ์ทำงานได้ทันทีแม้ยังไม่มีการจ่ายสัญญาณไฟฟ้าเข้าที่คอยล์โซลินอยด์ ตำแหน่งของ Spool จะเปิดทางลมไว้ตลอดเวลาจนกว่าจะมีการสั่งงาน เหมาะสำหรับระบบที่ต้องการให้ลูกสูบทำงานค้างไว้ในตำแหน่งที่กำหนดเพื่อความปลอดภัย
ตำแหน่งปกติ-ปิด (Normally Closed - NC)
รูปแบบนี้ลมจะไม่สามารถไหลผ่านวาล์วได้หากไม่มีการสัญญาณไฟฟ้าหรือแรงดันลมเข้ามากระตุ้นตำแหน่งของ Spool ระบบจะอยู่ในสภาวะหยุดนิ่งจนกว่าจะได้รับคำสั่งงาน นิยมใช้ในระบบที่ต้องการความปลอดภัยสูงสุดเพื่อป้องกันเครื่องจักรเคลื่อนที่เองโดยไม่ตั้งใจระหว่างการซ่อมบำรุง

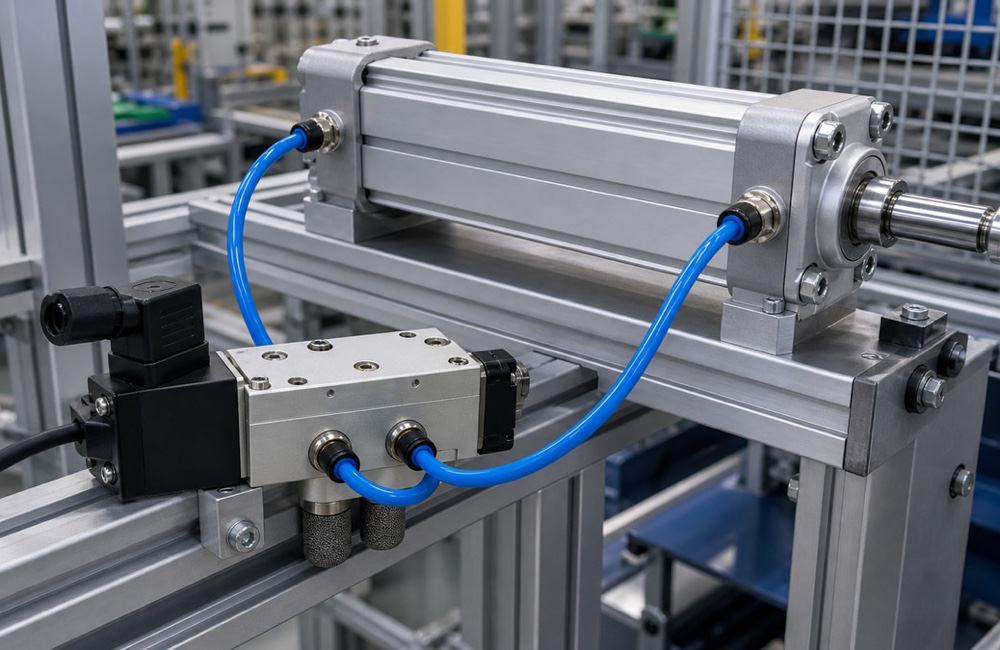

วิธีการทำงานของ Directional Control Valve
ขั้นตอนการทำงานของ Control Valve เริ่มต้นจากตำแหน่งปกติและเปลี่ยนสถานะตามแรงกระตุ้นที่ได้รับ ซึ่งสามารถอธิบายผ่านตัวอย่างการทำงานของวาล์วแบบ NC ได้ดังนี้
ตำแหน่งเริ่มต้น
เมื่อลมอัดถูกจ่ายเข้าสู่พอร์ตอินพุต Spool ที่ถูกดันด้วยแรงสปริงจะปิดกั้นทางเดินลมไว้ไม่ให้ไหลออกไปยังพอร์ตอื่นๆ ลมจะค้างอยู่ภายในตัววาล์วโดยไม่มีแรงดันส่งไปยังอุปกรณ์ส่วนถัดไป ทำให้ระบบนิวแมติกส์อยู่ในสภาวะเตรียมพร้อม
เมื่อมีการสั่งงาน
เมื่อจ่ายไฟฟ้าเข้าโซลินอยด์หรือกดสวิตช์ควบคุม แรงกระตุ้นจะเอาชนะแรงสปริงและดัน Spool ให้เลื่อนไปตำแหน่งใหม่ ส่งผลให้ช่องทางลมเปิดออก ลมอัดจะไหลผ่านพอร์ตไปยังลูกสูบหรืออุปกรณ์ทำงานอื่นได้ทันทีตามทิศทางที่กำหนดไว้
การคืนตัวสู่ตำแหน่งเดิม
ทันทีที่หยุดจ่ายสัญญาณไฟฟ้าหรือปล่อยปุ่มกด แรงสปริงด้านในจะดัน Spool ให้กลับมาที่ตำแหน่งเดิม ลมที่ค้างอยู่ในระบบจะถูกระบายออกผ่านพอร์ตระบาย (Exhaust) และปิดกั้นทางลมเข้า เพื่อเตรียมพร้อมสำหรับการเริ่มรอบการทำงานถัดไป
ข้อดีและการเลือกใช้ Directional Control Valve
การเลือกประเภทวาล์วให้เหมาะสมกับสภาพแวดล้อมหน้างานช่วยเพิ่มอายุการใช้งานและลดค่าใช้จ่ายแฝงในการซ่อมบำรุงระยะยาว ข้อมูลสรุปต่อไปนี้ช่วยให้คุณตัดสินใจได้ง่ายขึ้น
- Solenoid Valve: ตอบสนองเร็วที่สุด แม่นยำสูง เหมาะกับระบบอัตโนมัติที่ใช้ PLC ควบคุม
- Manual Valve: แข็งแรงทนทาน ราคาประหยัด ไม่ต้องกังวลเรื่องระบบไฟฟ้าลัดวงจร
- Air Piloted: ปลอดภัยในพื้นที่เสี่ยงระเบิด (Hazardous Area) เพราะไม่มีจุดกำเนิดประกายไฟจากไฟฟ้า
- Directional Valve: มีความหลากหลายของรูปแบบพอร์ตให้เลือกใช้งานตามความซับซ้อนของระบบ
หากต้องการซื้อ Directional Control Valve สามารถซื้อจาก SCMA ได้แล้ววันนี้!
การเลือกซื้อ Directional Control Valve ที่มีคุณภาพส่งผลโดยตรงต่อความเสถียรของไลน์ผลิตและลดปัญหา Downtime ที่ประเมินค่าไม่ได้ SCMA พร้อมให้บริการจัดหา วาล์วนิวเมติกส์ และ Fluid Control Valve จากแบรนด์ชั้นนำระดับสากลผ่านระบบออนไลน์ที่สะดวกและรวดเร็ว เรามีทีมงานที่พร้อมให้ข้อมูลทางเทคนิคและการอ่าน สัญลักษณ์วาล์วนิวเมติกส์ อย่างมืออาชีพเพื่อให้คุณได้รับสินค้าที่ถูกต้องตามสเปกงานที่สุด
สรุป
Directional Control Valve คือหัวใจสำคัญในการสั่งการและควบคุมการเคลื่อนที่ของเครื่องจักรในระบบนิวแมติกส์ให้มีความแม่นยำสูง การเข้าใจหลักการทำงานและประเภทของ Control Valve ทั้งแบบ NO และ NC จะช่วยให้คุณบำรุงรักษา วาล์วควบคุมทิศทาง ได้อย่างถูกต้อง เลือกซื้อสินค้าคุณภาพและปรึกษาโซลูชันทางเทคนิคผ่านบริการออนไลน์ของ SCMA เพื่อรับการดูแลที่รวดเร็วและมั่นคงตลอดการใช้งาน
คำถามที่พบบ่อย
สัญลักษณ์ 5/2 บนวาล์วหมายถึงอะไร?
หมายถึงวาล์วที่มี 5 พอร์ตเชื่อมต่อและทำงานได้ 2 ตำแหน่ง นิยมใช้ควบคุมการเข้าออกของกระบอกสูบประเภทสองทาง (Double Acting Cylinder)
วาล์วแบบ Solenoid กับ Air Piloted ต่างกันอย่างไร?
Solenoid ใช้ไฟฟ้าสั่งการผ่านขดลวด ส่วน Air Piloted ใช้แรงดันลมสั่งการเปลี่ยนตำแหน่ง Spool ซึ่งปลอดภัยกว่าในพื้นที่ไวไฟ
ทำไมลมถึงรั่วออกที่พอร์ตระบาย (Exhaust) ตลอดเวลา?
สาเหตุส่วนใหญ่เกิดจาก Spool ภายในสึกหรอหรือซีลยางเสื่อมสภาพทำให้ลมไหลข้ามห้องได้ หรือมีเศษฝุ่นเข้าไปขวางการปิดของวาล์ว
จะรู้ได้อย่างไรว่าวาล์วเป็นแบบปกติเปิดหรือปกติปิด?
ตรวจสอบได้จากสัญลักษณ์ที่ติดอยู่บนตัววาล์ว โดยดูตำแหน่งห้องที่ลมเชื่อมต่อกับพอร์ตจ่ายในสภาวะที่ยังไม่มีการสั่งงาน
ควรเลือกวาล์วควบคุมทิศทางขนาดพอร์ตเท่าไหร่?
ต้องพิจารณาจากอัตราการไหลของลม (Flow Rate) ที่ลูกสูบต้องการและขนาดสายลมที่ใช้งาน เพื่อป้องกันปัญหาแรงดันลมตกภายในระบบ
