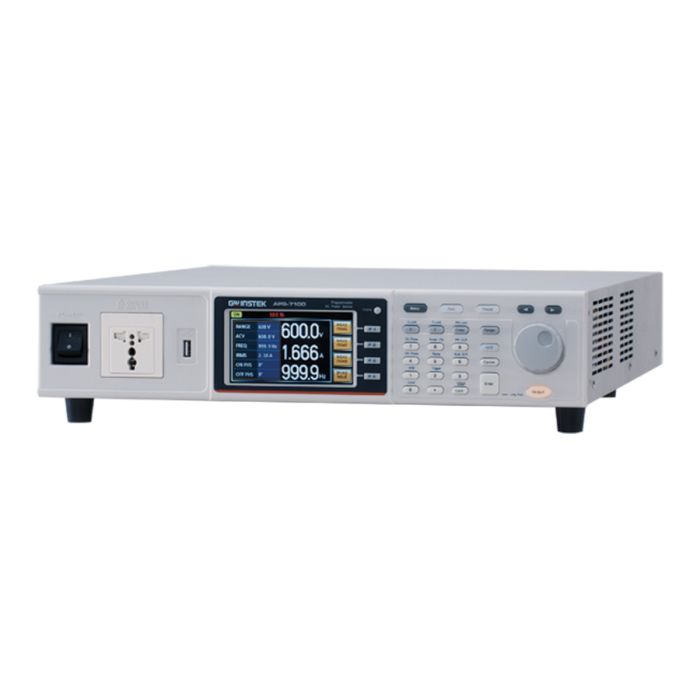

APS-7100 PROGRAMMABLE AC POWER SOURCE GW INSTEK

APS-7100 Programmable AC Power Source – GW INSTEK

GW INSTEK APS-7100 เป็นเครื่องจ่ายไฟ AC แบบ Programmable Linear AC Power Source ในตระกูล APS-7000 Series มีกำลังเอาต์พุต 1000VA เหมาะสำหรับงานวิจัยและพัฒนา งานทดสอบอุปกรณ์ไฟฟ้า งานจำลองความผิดปกติของระบบไฟฟ้า และการตรวจสอบคุณลักษณะของ DUT ภายใต้สภาวะแหล่งจ่ายไฟที่แตกต่างกัน

จุดเด่น

• Programmable Linear AC Power Source
• Output Capacity: 1000VA
• Output Current: สูงสุด 8.4Arms
• หน้าจอ TFT LCD ขนาด 4.3 นิ้ว
• Low Ripple & Noise
• รองรับการวัดกระแส AC ขนาดเล็กตั้งแต่ 2mA ถึง 35A
• Minimum Current Resolution: 0.01mA
• มี Reverse Current Alarm Function
• รองรับ Sequence Function
• รองรับ Simulate Mode สำหรับจำลอง Transient Power Supply
• รองรับ Program Mode สำหรับกำหนดลำดับการวัดและทดสอบ
• รองรับ Panel Memory
• สามารถสั่งให้ Sequence / Simulate / Program / Output ทำงานอัตโนมัติเมื่อเปิดเครื่อง

กำลังและเอาต์พุต

• Output Capacity: 1000VA
• Rated Output Current: 8.4Arms
• Standard Output Voltage: สูงสุด 310Vrms
• Output Frequency: 45–500Hz
• สามารถขยายช่วงแรงดันได้สูงสุด 600Vrms ด้วย Option
• สามารถขยายช่วงความถี่ได้สูงสุด 999.9Hz ด้วย Option APS-004

ฟังก์ชันการวัด

• VOLT – Voltage
• CURR – Current
• PWR – Active Power
• SVA – Apparent Power
• IPK – Peak Current
• IPKH – Peak Current Hold
• FREQ – Frequency
• PF – Power Factor
• CF – Crest Factor

Sequence / Simulate / Program

• Sequence Function: 10 Sets
• Simulate Mode: 10 Sets
• Program Mode: 10 Sets
• Panel Memory: 10 Sets
• รองรับการจำลอง Power Outage
• รองรับการจำลอง Voltage Rise
• รองรับการจำลอง Voltage Fall
• รองรับการจำลอง Surge / Dip

Waveform Simulation

• Standard AC Waveform
• Triangle Waveform
• Staircase Waveform
• Clipped Sine Wave
• Crest Factor Waveform
• Surge Waveform
• Fourier Series Synthesized Waveform

อินเทอร์เฟซ

• GPIB – Optional APS-001
• RS-232 / USB CDC – Optional APS-002 สำหรับ APS-7100

อุปกรณ์เสริม

• APS-001 – GPIB Interface Card
• APS-002 – RS-232 / USB Interface
• APS-004 – Output Frequency Extension 45–999.9Hz
• GRA-423 – Rack Mount Kit

การใช้งาน

• งานพัฒนาและทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
• งานจำลองแหล่งจ่ายไฟ AC
• งานทดสอบ Power Supply Input
• งานทดสอบ Inverter
• งานจำลอง Power Grid
• งานทดสอบ Power Outage / Voltage Rise / Voltage Fall
• งานทดสอบ Surge และ Dip
• งานวิจัยและพัฒนา R&D
• งานตรวจสอบคุณภาพและห้องปฏิบัติการ

ข้อมูลผลิตภัณฑ์

• Model: APS-7100
• Series: APS-7000 Series
• Product Type: Programmable Linear AC Power Source
• Output Capacity: 1000VA
• Maximum Current: 8.4Arms
• Standard Output Voltage: Up to 310Vrms
• Output Frequency: 45–500Hz
• Display: 4.3-inch TFT LCD
• Measurement: VOLT / CURR / PWR / SVA / IPK / IPKH / FREQ / PF / CF
• Optional Interface: GPIB / RS-232 / USB CDC
• Brand: GW INSTEK
