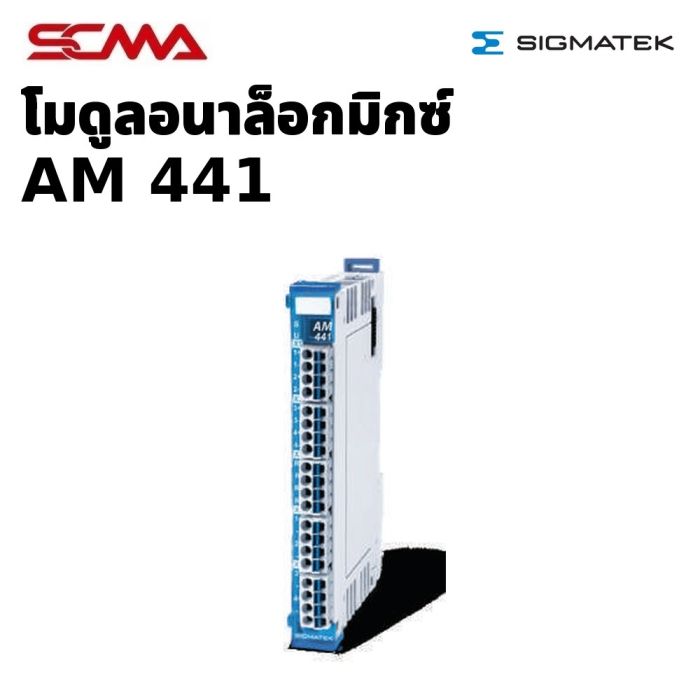

AM 441 S-DIAS Analog Mix Module SIGMATEK

AM 441 S-DIAS Analog Mix Module SIGMATEK โมดูลอินพุตและเอาต์พุตอนาล็อก

AM 441 จาก SIGMATEK เป็นโมดูล Analog Mix ในระบบ S-DIAS ที่รวมอินพุตและเอาต์พุตอนาล็อกไว้ในโมดูลเดียว รองรับอินพุตแรงดันจำนวน 4 จุด และเอาต์พุตแรงดันจำนวน 4 จุด โดยทั้งสองส่วนใช้ย่านสัญญาณ ±10 V ฝั่งอินพุตมีความละเอียด 16 bit และฝั่งเอาต์พุตมีความละเอียด 12 bit ตัวเครื่องมีขนาดกว้าง 12.5 × สูง 104 × ลึก 72 มม. เหมาะสำหรับงานที่ต้องรับค่าจากอุปกรณ์วัดและส่งสัญญาณควบคุมอนาล็อกภายในระบบเดียวกัน โดยต้องตรวจสอบย่านสัญญาณและข้อกำหนดการเชื่อมต่อของอุปกรณ์ก่อนใช้งาน

คุณสมบัติเด่น

• โมดูล Analog Mix สำหรับระบบ S-DIAS ของ SIGMATEK
• รวมอินพุตแรงดันอนาล็อก 4 จุด และเอาต์พุตแรงดันอนาล็อก 4 จุดในโมดูลเดียว
• ย่านสัญญาณอินพุต ±10 V
• ย่านสัญญาณเอาต์พุต ±10 V
• ความละเอียดอินพุต 16 bit
• ความละเอียดเอาต์พุต 12 bit
• ตัวโมดูลกว้าง 12.5 มม. สำหรับการจัดวางในตู้ควบคุม

ข้อมูลทางเทคนิค

• แบรนด์: SIGMATEK
• รุ่น: AM 441
• ประเภทอุปกรณ์: Analog Mix Module
• ระบบ: S-DIAS
• จำนวนอินพุตอนาล็อก: 4 จุด
• ชนิดและย่านสัญญาณอินพุต: แรงดัน ±10 V
• ความละเอียดอินพุต: 16 bit
• จำนวนเอาต์พุตอนาล็อก: 4 จุด
• ชนิดและย่านสัญญาณเอาต์พุต: แรงดัน ±10 V
• ความละเอียดเอาต์พุต: 12 bit
• ขนาด: กว้าง 12.5 × สูง 104 × ลึก 72 มม.

การใช้งาน

• เพิ่มจุดรับและส่งสัญญาณอนาล็อกให้กับระบบควบคุม S-DIAS
• รับสัญญาณแรงดัน ±10 V จากอุปกรณ์ที่รองรับ
• ส่งสัญญาณแรงดัน ±10 V ไปยังอุปกรณ์รับคำสั่งควบคุมที่เข้ากันได้
• ใช้ในเครื่องจักรและระบบอัตโนมัติที่ต้องการอินพุตอนาล็อก 4 จุด และเอาต์พุตอนาล็อก 4 จุดในโมดูลเดียว
