AL4123 \ ecomat 310 \ IO-Link Master \ ETH Module PFL EIP 16DI IP69K \ PL \

รายละเอียด AL4123 ifm โมดูลอินพุตดิจิทัล Ethernet 16 ช่อง พร้อม EtherNet/IP และขั้วต่อสเตนเลส

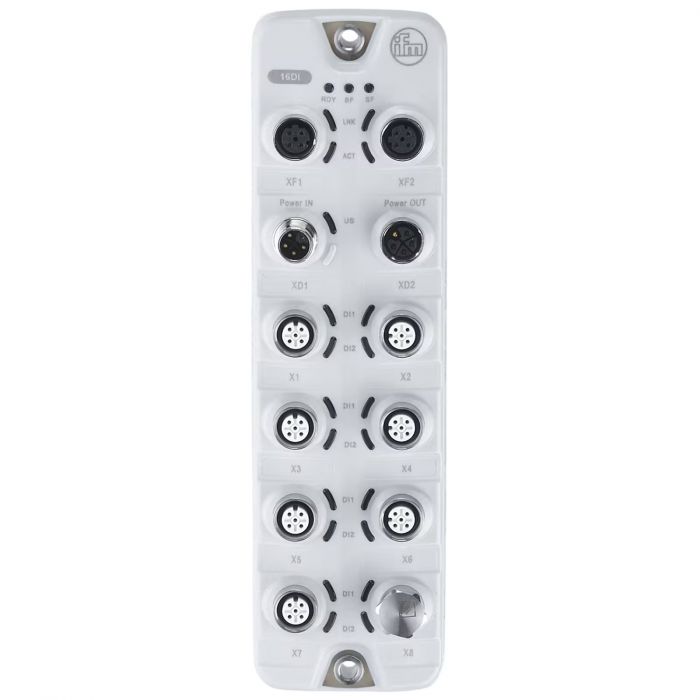

AL4123 เป็นโมดูล Ethernet รุ่น PerformanceLine สำหรับรับสัญญาณดิจิทัล 16 ช่องและส่งข้อมูลผ่าน EtherNet/IP มีฟังก์ชันตัวนับ 8 ชุด พร้อมขั้วต่อสเตนเลส ซีล EPDM และขั้วต่อสำหรับต่อผ่านไฟเลี้ยง

คุณสมบัติเด่น

• รับสัญญาณดิจิทัล 16 ช่องผ่านพอร์ต M12 จำนวน 8 พอร์ต
• มีตัวนับ 1 ชุดต่อพอร์ต รวม 8 ชุด
• รองรับการนับขึ้น นับลง นับขึ้นลง และนับตามทิศทาง
• รองรับ EtherNet/IP พร้อม DLR
• รองรับ IP69K ตามเงื่อนไขการติดตั้งของผู้ผลิต

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ PELV
• กระแสไฟฟ้าจาก US: 200–3,900 mA
• กระแสโหลดรวมสูงสุด: 3.6 A หรือ 3.2 A สำหรับการใช้งานตาม UL
• จำนวนอินพุตดิจิทัล: 16 ช่อง แบบ Type 2 ตาม IEC 61131-2
• ระดับสัญญาณ High: 11–30 V และ Low: 0–5 V
• จำนวนตัวนับ: 8 ชุด
• ความถี่การนับ: 4,500 Hz
• ตัวนับหลัก: 32 บิต และตัวนับแบตช์ 16 บิต
• เครือข่าย: EtherNet/IP ความเร็ว 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือ Static
• โครงข่ายที่รองรับ: Line และ Ring
• ขั้วต่อไฟเลี้ยงเข้าและออก: M12 แบบ L-coded
• วัสดุ: ตัวเรือน PA ขั้วต่อสเตนเลส 316L และซีล EPDM
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมสัญญาณเซนเซอร์และงานนับในระบบ EtherNet/IP รุ่นนี้เป็นโมดูลอินพุต Ethernet ต้องจำกัดแรงดันไฟเลี้ยงไม่เกิน 28 V DC และตรวจสอบกระแสรวม การใช้งานระดับ IP69K ต้องใช้ฝาปิดป้องกันสเตนเลสตามข้อกำหนด
