AL4122 \ ecomat 310 \ IO-Link Master \ ETH Module PFL EIP 16DI IP67 \ PL \

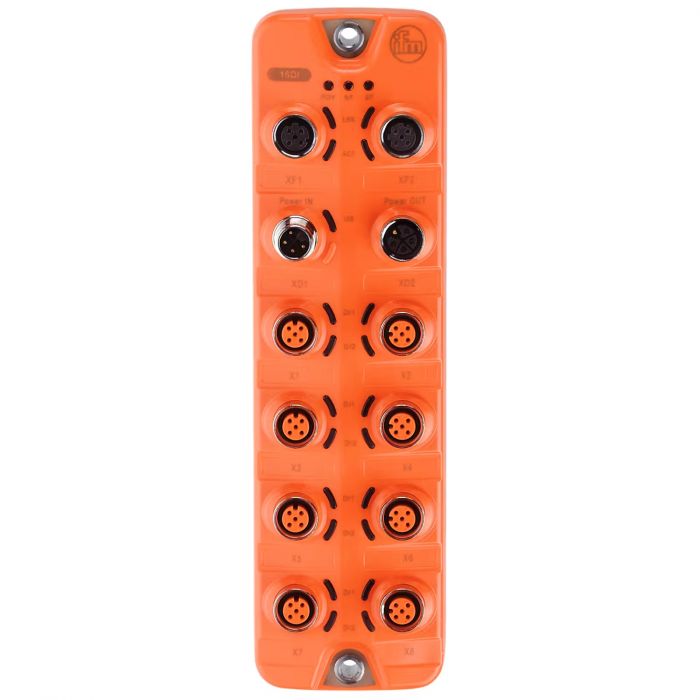

รายละเอียด AL4122 ifm โมดูลอินพุตดิจิทัล Ethernet PerformanceLine 16 ช่อง พร้อม EtherNet/IP

AL4122 เป็นโมดูล Ethernet สำหรับรับสัญญาณดิจิทัล 16 ช่องเข้าสู่ระบบ EtherNet/IP มีฟังก์ชันตัวนับความถี่สูงและรองรับการต่อผ่านไฟเลี้ยง เหมาะสำหรับติดตั้งใกล้กลุ่มเซนเซอร์ของเครื่องจักร

คุณสมบัติเด่น

• รับสัญญาณดิจิทัล 16 ช่องผ่านพอร์ต M12
• มีตัวนับ 8 ชุด รองรับการนับหลายรูปแบบ
• รองรับ EtherNet/IP พร้อม DLR
• มีขั้วต่อไฟเลี้ยงเข้าและออกแบบ L-coded
• อินพุตมีระบบป้องกันลัดวงจร

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ PELV
• กระแสไฟฟ้าจาก US: 200–3,900 mA
• กระแสโหลดรวมสูงสุด: 3.6 A หรือ 3.2 A สำหรับการใช้งานตาม UL
• จำนวนอินพุตดิจิทัล: 16 ช่อง แบบ Type 2 ตาม IEC 61131-2
• ระดับสัญญาณ High: 11–30 V และ Low: 0–5 V
• จำนวนตัวนับ: 8 ชุด หรือ 1 ชุดต่อพอร์ต
• ความถี่การนับ: 4,500 Hz
• ตัวนับหลัก: 32 บิต และตัวนับแบตช์ 16 บิต
• เครือข่าย: EtherNet/IP ความเร็ว 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือ Static
• ขั้วต่อ Ethernet: M12 แบบ D-coded
• ขั้วต่อไฟเลี้ยงเข้าและออก: M12 แบบ L-coded
• วัสดุ: ตัวเรือน PA ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรับสัญญาณเซนเซอร์และงานนับเข้าสู่ PLC ผ่าน EtherNet/IP ต้องตรวจสอบระดับแรงดันสัญญาณ ความถี่การนับ และกระแสจ่ายเซนเซอร์รวม พร้อมคำนวณโหลดของอุปกรณ์ที่ต่อผ่านไฟเลี้ยงตามคู่มือ
