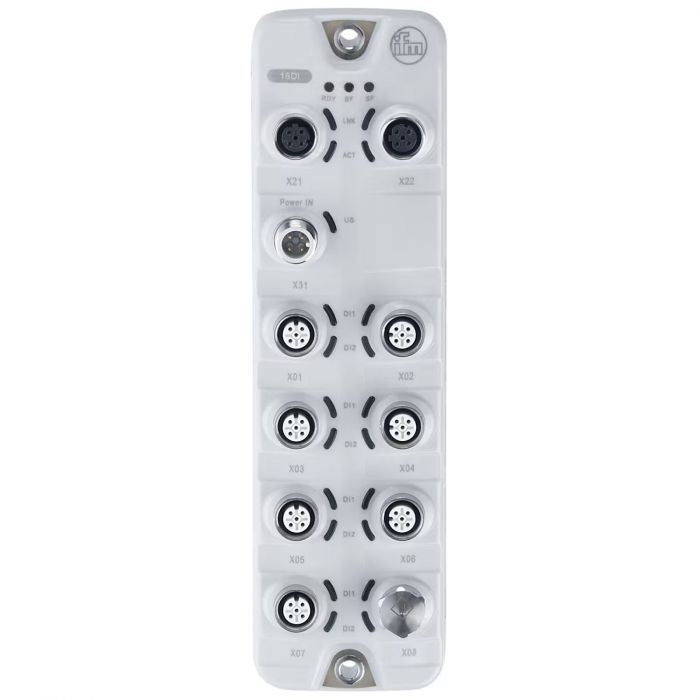

รายละเอียด AL4023 ifm โมดูลอินพุตดิจิทัล Ethernet 16 ช่อง พร้อม EtherNet/IP และขั้วต่อสเตนเลส

AL4023 เป็นโมดูล Ethernet รุ่น StandardLine สำหรับรับสัญญาณดิจิทัล 16 ช่องผ่าน EtherNet/IP พร้อมฟังก์ชันตัวนับ 8 ชุด ตัวเรือนสีเทา ขั้วต่อสเตนเลส และซีล EPDM เหมาะสำหรับงานที่ต้องการการป้องกันสูง

คุณสมบัติเด่น

• รับสัญญาณดิจิทัล 16 ช่องผ่านขั้วต่อ M12 จำนวน 8 พอร์ต
• มีตัวนับ 8 ชุด รองรับการนับขึ้น ลง และตามทิศทาง
• รองรับ EtherNet/IP พร้อม DLR
• ขั้วต่อสเตนเลส 316L และซีล EPDM
• รองรับ IP69K ตามเงื่อนไขการติดตั้งของผู้ผลิต

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ SELV/PELV
• กระแสไฟฟ้าจาก US: 200–3,900 mA
• กระแสโหลดรวมสูงสุด: 3.6 A หรือ 3.2 A สำหรับการใช้งานตาม UL
• จำนวนอินพุตดิจิทัล: 16 ช่อง แบบ Type 2 ตาม IEC 61131-2
• ระดับสัญญาณ High: 11–30 V และ Low: 0–5 V
• จำนวนตัวนับ: 8 ชุด
• ความถี่การนับ: 4,500 Hz
• ตัวนับหลัก: 32 บิต และตัวนับแบตช์ 16 บิต
• เครือข่าย: EtherNet/IP ความเร็ว 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือ Static
• ขั้วต่อไฟเลี้ยง: M12 แบบ A-coded
• วัสดุ: ตัวเรือน PA ขั้วต่อสเตนเลส 316L และซีล EPDM
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมสัญญาณเซนเซอร์ในระบบ EtherNet/IP ที่ต้องการการป้องกันสูง ต้องจำกัดแรงดันไฟเลี้ยงไม่เกิน 28 V DC และใช้ฝาปิดป้องกันสเตนเลสเมื่อต้องการ IP69K พร้อมตรวจสอบระดับสัญญาณและกระแสจ่ายรวมก่อนใช้งาน
