AL2325 \ ecomat 500 \ IO-Link splitter-boxes \ IOL MOD SL 8XDX/DX E M12 IP67 \ PL \

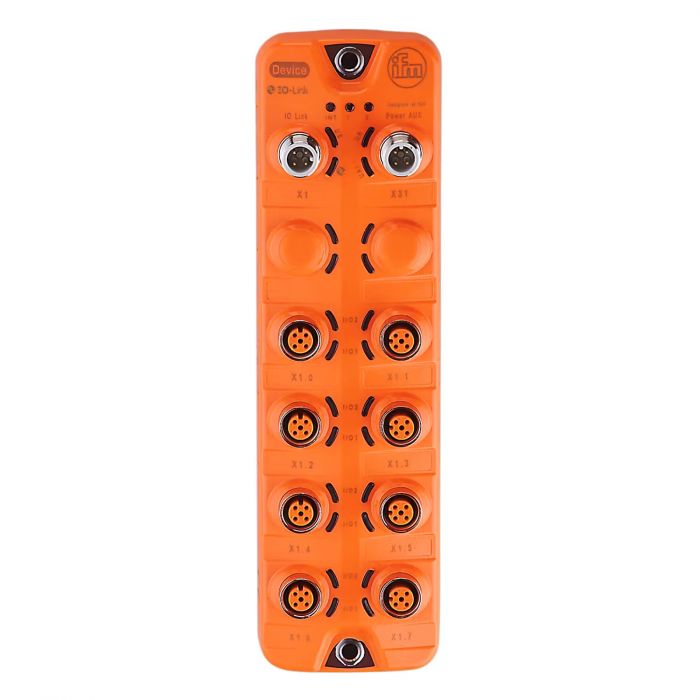

รายละเอียด AL2325 ifm โมดูลอินพุตเอาต์พุต IO-Link 16 ช่อง พร้อมไฟเลี้ยงภายนอก

AL2325 เป็นโมดูลดิจิทัล I/O ที่เลือกกำหนดช่องเป็นอินพุตหรือเอาต์พุตได้ รวมทั้งหมด 16 ช่อง ผ่านพอร์ต M12 จำนวน 8 พอร์ต มีขั้วต่อ AUX สำหรับไฟเลี้ยงโหลดและเซนเซอร์แยกจากไฟเลี้ยงวงจรสื่อสาร IO-Link

คุณสมบัติเด่น

• เลือกกำหนดช่องดิจิทัลเป็นอินพุตหรือเอาต์พุตได้
• รองรับอินพุต PNP Type 3
• มีไฟเลี้ยงภายนอก UA และ UAi
• รองรับ IO-Link COM3 ผ่านพอร์ตมาสเตอร์ Class A
• เอาต์พุตมีระบบป้องกันลัดวงจร

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟเลี้ยง US: 100 mA
• แรงดันไฟเลี้ยงเพิ่มเติม UA และ UAi: 18–30 V DC
• กระแสจาก UA สูงสุด: 4,000 mA และ UAi: 400 mA ตามสเปก
• จำนวนช่อง I/O รวม: 16 ช่อง
• อินพุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง แบบ PNP Type 3
• ระดับสัญญาณ High: 11–28 V และ Low: 0–5 V
• เอาต์พุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1.8 A
• กระแสโหลดเอาต์พุตรวมสูงสุด: 3.6 A
• กระแสโหลดรวมต่อกลุ่มสูงสุด: 1.8 A
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM3
• พอร์ตมาสเตอร์ที่ต้องการ: Class A
• รอบประมวลผลขั้นต่ำ: 4 ms
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวมสัญญาณดิจิทัลและควบคุมโหลดโดยใช้ไฟเลี้ยงภายนอก มีช่องจริงรวม 16 ช่อง ไม่ใช่อินพุต 16 ช่องบวกเอาต์พุต 16 ช่อง ต้องตรวจสอบการต่อ UA และ UAi รวมถึงกระแสต่อช่อง ต่อกลุ่ม และรวมทั้งโมดูล รุ่นนี้ไม่รองรับ SIO
