AL2225 \ ecomat 500 \ IO-Link splitter-boxes \ IOL MOD SL 8XDX/DX E M12 IP69K \ PL \

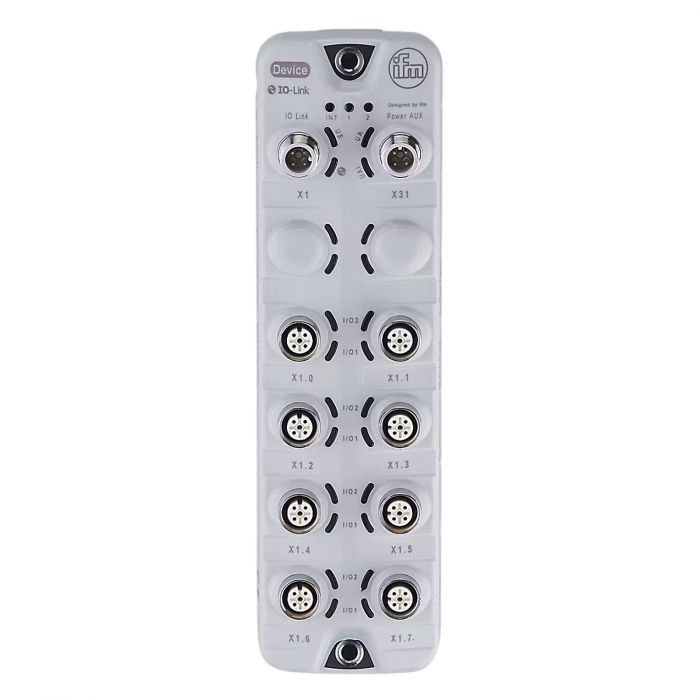

รายละเอียด AL2225 ifm โมดูลอินพุตเอาต์พุต IO-Link 16 ช่อง พร้อมไฟเลี้ยงภายนอกและขั้วต่อสเตนเลส

AL2225 เป็นโมดูลดิจิทัล I/O ที่กำหนดช่องเป็นอินพุตหรือเอาต์พุตได้ รวมทั้งหมด 16 ช่อง มีไฟเลี้ยงภายนอก UA และ UAi สำหรับโหลดและเซนเซอร์ พร้อมตัวเรือนสีเทา ขั้วต่อสเตนเลส และซีล EPDM

คุณสมบัติเด่น

• กำหนดช่องดิจิทัลเป็นอินพุตหรือเอาต์พุตได้
• มีขั้วต่อ AUX สำหรับไฟเลี้ยงภายนอก
• รองรับ IO-Link COM3 ผ่านพอร์ตมาสเตอร์ Class A
• มีระบบป้องกันลัดวงจรที่เอาต์พุต
• รองรับ IP69K ตามเงื่อนไขการติดตั้ง

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟเลี้ยง US: 100 mA
• แรงดันไฟเลี้ยง UA และ UAi: 18–30 V DC
• กระแสจาก UA สูงสุด: 4,000 mA และ UAi: 400 mA ตามสเปก
• จำนวนช่อง I/O รวม: 16 ช่อง
• อินพุตดิจิทัล: สูงสุด 16 ช่อง แบบ PNP Type 3
• เอาต์พุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1.8 A
• กระแสเอาต์พุตรวมสูงสุด: 3.6 A และต่อกลุ่มสูงสุด 1.8 A
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM3
• พอร์ตมาสเตอร์ที่ต้องการ: Class A
• รอบประมวลผลขั้นต่ำ: 4 ms
• พอร์ต I/O: M12 แบบ A-coded จำนวน 8 พอร์ต
• วัสดุ: ตัวเรือน PA ขั้วต่อสเตนเลส 316L และซีล EPDM
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวมสัญญาณดิจิทัลและควบคุมโหลดด้วยไฟเลี้ยงภายนอก ต้องตรวจสอบการต่อ UA/UAi และกระแสต่อกลุ่มกับกระแสรวม มีช่องจริงรวม 16 ช่องตามการกำหนดค่า การใช้งานระดับ IP69K ต้องใช้ฝาปิดป้องกันสเตนเลส รุ่นนี้ไม่รองรับ SIO
