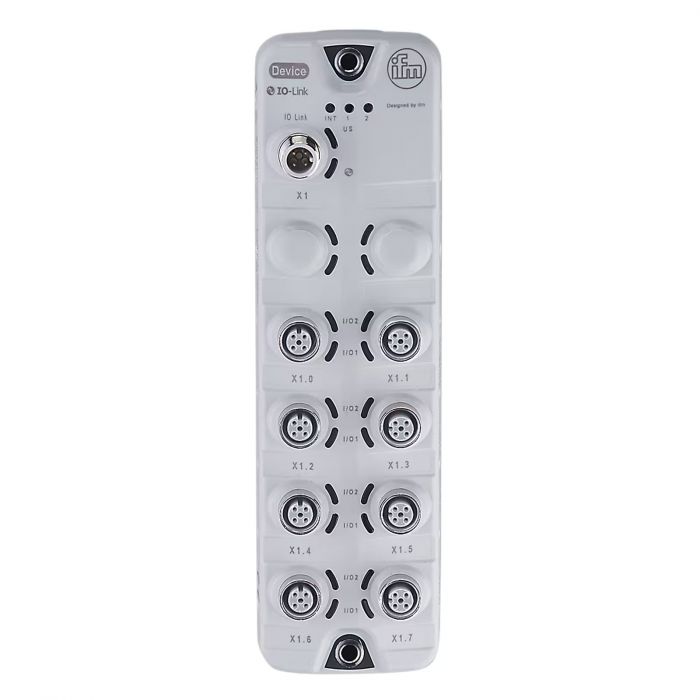

รายละเอียด AL2203 ifm โมดูล IO-Link สำหรับสัญญาณดิจิทัลและแอนะล็อก

AL2203 เป็นโมดูลอเนกประสงค์สำหรับเชื่อมต่อสัญญาณดิจิทัลและแอนะล็อกเข้ากับ IO-Link Master รองรับการตั้งค่าช่องสัญญาณตามลักษณะอุปกรณ์ มีจุดต่อ M12 จำนวน 8 จุด และใช้การเชื่อมต่อ IO-Link Class B พร้อมแหล่งจ่ายไฟแยกสำหรับภาคโหลด

คุณสมบัติเด่น

• ตั้งค่าช่องสัญญาณเป็นอินพุตดิจิทัล เอาต์พุตดิจิทัล หรืออินพุตแอนะล็อกได้ตามรูปแบบที่รองรับ
• รองรับสัญญาณแอนะล็อก 4–20 mA และ 0–10 V
• สื่อสารผ่าน IO-Link 1.1 ที่ความเร็ว COM3
• แยกแหล่งจ่ายไฟ US และ UA สำหรับภาคอิเล็กทรอนิกส์และภาคโหลด
• ตัวเรือนสีเทาและขั้วต่อสเตนเลส เหมาะกับพื้นที่ที่ต้องการระดับการป้องกันสูง

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 18–30 V DC
• แรงดันไฟเลี้ยง UA: 18–30 V DC
• ช่องอินพุตและเอาต์พุต: 16 ช่องที่กำหนดฟังก์ชันได้
• อินพุตดิจิทัล: รองรับสูงสุด 16 ช่อง แบบ PNP
• อินพุตแอนะล็อก: รองรับสูงสุด 8 ช่อง ความละเอียด 16 บิต
• ช่วงสัญญาณแอนะล็อก: 4–20 mA หรือ 0–10 V
• เอาต์พุตดิจิทัล: รองรับสูงสุด 16 ช่อง
• กระแสเอาต์พุตสูงสุดต่อช่อง: 1.8 A
• กระแสโหลดรวมสูงสุด: 3.6 A และไม่เกิน 1.8 A ต่อเซกเมนต์
• การสื่อสาร: IO-Link 1.1, COM3
• รอบเวลาสื่อสารต่ำสุด: 4 ms
• จุดต่ออุปกรณ์: M12 A-coded 4 ขา จำนวน 8 จุด
• จุดต่อ IO-Link: M12 A-coded 5 ขา จำนวน 1 จุด
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีเทา ขั้วต่อสเตนเลส 316L และซีล EPDM
• ระดับการป้องกัน: IP65, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมสัญญาณเซนเซอร์และควบคุมโหลดผ่าน IO-Link โดยต้องต่อเข้ากับพอร์ต Master Class B ที่จ่ายไฟได้เหมาะสม จำนวนช่องดิจิทัลและแอนะล็อกเป็นความสามารถตามการตั้งค่าและใช้ทรัพยากรร่วมกัน จึงไม่สามารถนำจำนวนสูงสุดทุกประเภทมารวมกันได้ ต้องตรวจสอบกระแสต่อช่อง ต่อเซกเมนต์ และกระแสรวม ส่วนการใช้งานระดับ IP69K ต้องใช้ฝาปิดสเตนเลสตามที่ผู้ผลิตกำหนด
