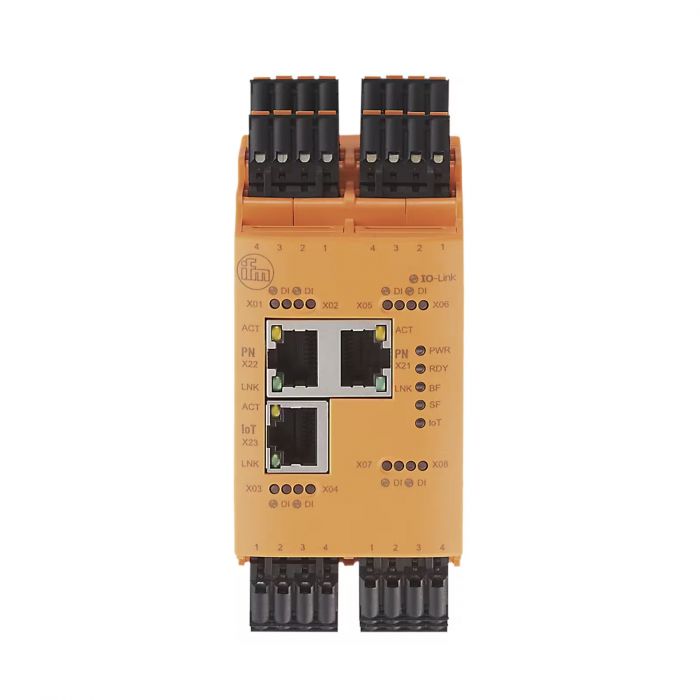

รายละเอียด AL1901 ifm IO-Link Master CabinetLine พร้อมอินเทอร์เฟซ PROFINET

AL1901 เป็น IO-Link Master สำหรับติดตั้งในตู้ควบคุม รองรับอุปกรณ์ IO-Link Class A จำนวน 8 พอร์ตและเชื่อมต่อระบบควบคุมผ่าน PROFINET มีอินเทอร์เฟซ IoT สำหรับส่งข้อมูลผ่าน MQTT, JSON และ HTTPS

คุณสมบัติเด่น

• เชื่อมต่ออุปกรณ์ IO-Link Class A ได้ 8 พอร์ต
• รองรับ PROFINET Conformance Class C และ IRT
• รองรับ MRP สำหรับเครือข่ายแบบวงแหวน
• รองรับฟังก์ชัน S2 และ CiR ตามข้อกำหนดของระบบ
• มีอินเทอร์เฟซ IoT สำหรับเชื่อมต่อระบบข้อมูลเพิ่มเติม

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 20–30 V DC แบบ SELV/PELV
• กระแสใช้งาน: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายให้เซนเซอร์รวมสูงสุด: 3.6 A
• พอร์ต IO-Link: 8 พอร์ต Class A
• มาตรฐาน IO-Link: เวอร์ชัน 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• อินพุตดิจิทัลตามสเปก: 8 ช่อง
• เอาต์พุตดิจิทัลตามสเปก: 8 ช่อง
• กระแสเอาต์พุตสูงสุดต่อช่อง: 300 mA
• โปรโตคอลระบบควบคุม: PROFINET
• ความเร็ว PROFINET: 100 Mbit/s
• การสื่อสาร PROFINET: Conformance Class C, IRT และ MRP
• อินเทอร์เฟซ IoT: Ethernet 10/100 Mbit/s
• การสื่อสาร IoT: MQTT, JSON และ HTTPS
• การติดตั้ง: ราง DIN TH35 ตาม EN 60715
• ขนาด: 125.7 × 50 × 105.3 มม.
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 65°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่ออุปกรณ์ IO-Link เข้ากับ PLC ในระบบ PROFINET โดยติดตั้งภายในตู้ควบคุม ฟังก์ชัน IRT, MRP, S2 และ CiR ต้องใช้งานร่วมกับระบบควบคุมและการตั้งค่าที่รองรับ จำนวนสัญญาณดิจิทัลต้องพิจารณาตามโหมดของพอร์ต และต้องตรวจสอบกระแสรวมของอุปกรณ์ที่เชื่อมต่อ
