รายละเอียด AL1433 ifm IO-Link Master PerformanceLine EtherCAT แบบ 8 พอร์ต

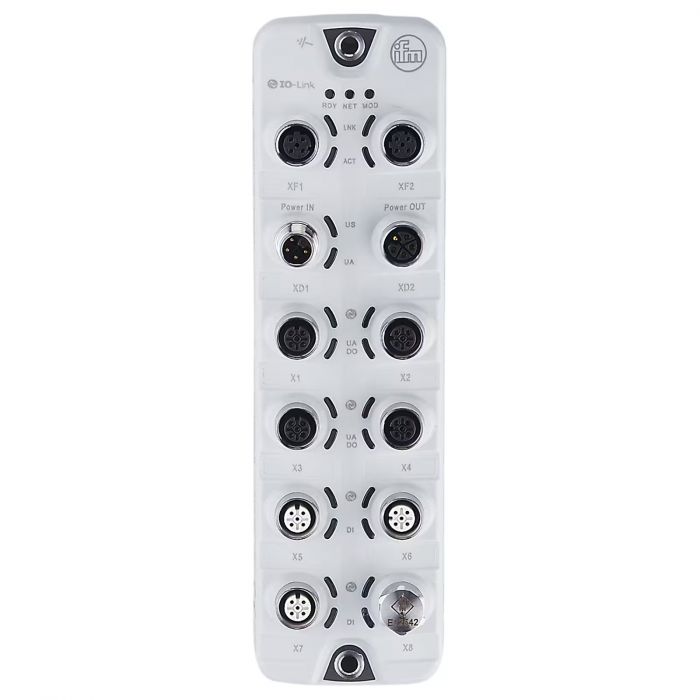

AL1433 เป็น IO-Link Master พร้อมอินเทอร์เฟซ EtherCAT รองรับพอร์ต Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต มีแหล่งจ่ายไฟ US และ UA แยกกัน พร้อมตัวเรือนสีเทาและขั้วต่อสเตนเลสสำหรับงานภาคสนามในอุตสาหกรรมอาหารและเครื่องดื่ม

คุณสมบัติเด่น

• รองรับ IO-Link รวม 8 พอร์ต แบ่งเป็น Class A และ Class B
• เชื่อมต่อระบบควบคุมผ่าน EtherCAT
• รองรับการต่อพ่วงแหล่งจ่ายไฟและเครือข่ายแบบ Daisy chain
• ปรับค่าจำกัดกระแสของแต่ละพอร์ตได้
• รองรับกระแสโหลดสูงสุด 2 A ต่อเอาต์พุต ภายใต้ข้อจำกัดกระแสรวม

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• กระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A
• โปรโตคอลเครือข่าย: EtherCAT, 100 Mbit/s
• ฟังก์ชัน EtherCAT: AoE, CoE, EoE และ FoE
• จุดต่อ IO-Link: M12 A-coded จำนวน 8 จุด
• จุดต่อ Ethernet: M12 D-coded จำนวน 2 จุด
• จุดต่อแหล่งจ่ายไฟ: M12 L-coded แบบเข้าและออก
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีเทา ขั้วต่อสเตนเลส 316L และซีล EPDM
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบ EtherCAT ที่ต้องเชื่อมต่อเซนเซอร์และแอกชูเอเตอร์ IO-Link ในพื้นที่ผลิตอาหารและเครื่องดื่ม ต้องแยกพิจารณาช่วงแรงดัน US และ UA โดย US ต้องไม่เกิน 28 V DC ช่องดิจิทัลใช้ทรัพยากรร่วมกับฟังก์ชันพอร์ต จึงไม่ใช่ช่องอิสระทั้งหมดพร้อมกัน และการใช้งานระดับ IP69K ต้องติดตั้งฝาปิดสเตนเลสตามข้อกำหนดผู้ผลิต
