AL1432 \ ecomat 310 \ IO-Link Master \ IO-Link Master PFL EC 8P IP67 \ PL \

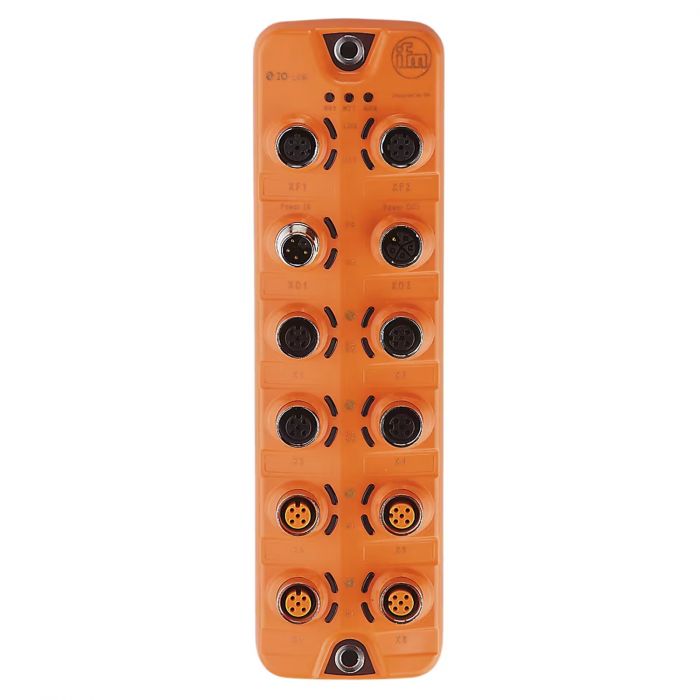

รายละเอียด AL1432 ifm IO-Link Master PerformanceLine EtherCAT แบบ 8 พอร์ต

AL1432 เป็น IO-Link Master สำหรับเชื่อมต่ออุปกรณ์ภาคสนามเข้าสู่ระบบ EtherCAT มีพอร์ต IO-Link Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต รองรับการจ่ายไฟแยกให้เซนเซอร์และแอกชูเอเตอร์ พร้อมการตั้งค่าจำกัดกระแสแต่ละพอร์ต

คุณสมบัติเด่น

• เชื่อมต่ออุปกรณ์ IO-Link ได้ 8 พอร์ต
• รองรับ EtherCAT และฟังก์ชัน AoE, CoE, EoE และ FoE
• แยกแหล่งจ่าย US และ UA สำหรับเซนเซอร์และแอกชูเอเตอร์
• ตั้งค่าจำกัดกระแสต่อพอร์ตได้สูงสุด 2 A
• ตัวเรือนสำหรับติดตั้งภาคสนาม ระดับการป้องกัน IP65, IP66 และ IP67

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสใช้งาน US: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• กระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• อินพุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A พร้อมระบบป้องกันลัดวงจร
• โปรโตคอลเครือข่าย: EtherCAT, 100 Mbit/s
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเครื่องจักรที่ใช้ EtherCAT และต้องเชื่อมต่อทั้งเซนเซอร์และแอกชูเอเตอร์ IO-Link ต้องตรวจสอบประเภทพอร์ตและการต่อไฟ US กับ UA ให้ตรงกับอุปกรณ์ จำนวนอินพุตและเอาต์พุตเป็นค่าที่รองรับตามโหมดการตั้งค่าและมีการใช้ช่องร่วมกัน ควรกำหนดค่าจำกัดกระแสให้สอดคล้องกับโหลดและกระแสรวมของแต่ละแหล่งจ่าย
