AL1430 \ ecomat 310 \ IO-Link Master \ IO-Link Master PFL EC 4P IP67 \ PL \

รายละเอียด AL1430 ifm IO-Link Master PerformanceLine EtherCAT แบบ 4 พอร์ต

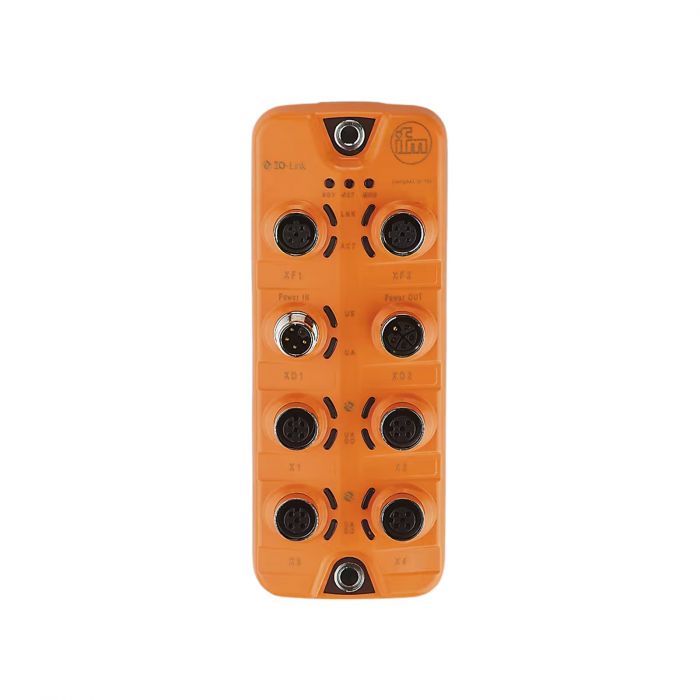

AL1430 เป็น IO-Link Master สำหรับติดตั้งภาคสนาม มีพอร์ต IO-Link Class B จำนวน 4 พอร์ตและเชื่อมต่อระบบควบคุมผ่าน EtherCAT รองรับไฟเลี้ยง US และ UA แยกกัน พร้อมการตรวจวัดแรงดันและกระแสรายพอร์ตสำหรับติดตามการใช้พลังงาน

คุณสมบัติเด่น

• รองรับ IO-Link Class B จำนวน 4 พอร์ต
• เชื่อมต่อระบบ EtherCAT ที่ความเร็ว 100 Mbit/s
• ตรวจวัดแรงดันและกระแสของแต่ละพอร์ตได้
• ปรับค่าจำกัดกระแสต่อพอร์ตได้สูงสุด 2 A
• รองรับการต่อพ่วงแหล่งจ่ายไฟผ่าน M12 L-coded

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสใช้งาน US: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• กระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: รองรับสูงสุด 4 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: รองรับสูงสุด 8 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A
• โปรโตคอลเครือข่าย: EtherCAT, 100 Mbit/s
• ฟังก์ชัน EtherCAT: AoE, CoE, EoE และ FoE
• จุดต่อ IO-Link: M12 A-coded 5 ขา จำนวน 4 จุด
• จุดต่อ Ethernet: M12 D-coded จำนวน 2 จุด
• จุดต่อไฟเลี้ยง: M12 L-coded แบบเข้าและออก
• ขนาด: 152 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเครื่องจักรที่ใช้ EtherCAT และต้องเชื่อมต่อเซนเซอร์หรือแอกชูเอเตอร์ผ่านพอร์ต Class B ต้องเลือกโหมด IO-Link หรือดิจิทัลให้เหมาะกับอุปกรณ์ เนื่องจากขาสัญญาณมีการใช้ร่วมกัน การตั้งค่ากระแสต่อพอร์ตต้องอยู่ภายใต้ข้อจำกัดกระแสรวมของ US และ UA รวมถึงพิกัดของสายและขั้วต่อที่ใช้งาน
