AL1422 \ ecomat 310 \ IO-Link Master \ IO-Link Master PFL EIP 8P IP67 \ PL \

รายละเอียด AL1422 ifm IO-Link Master PerformanceLine EtherNet/IP แบบ 8 พอร์ต

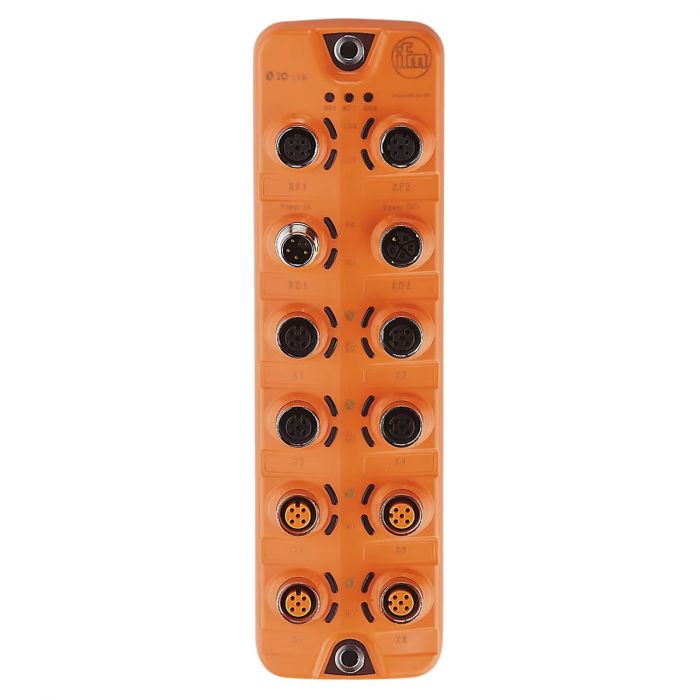

AL1422 เป็น IO-Link Master สำหรับเชื่อมต่ออุปกรณ์ภาคสนามเข้าสู่ระบบ EtherNet/IP มีพอร์ต Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต รองรับไฟเลี้ยงเซนเซอร์และแอกชูเอเตอร์แยกกัน พร้อมตรวจวัดแรงดันและกระแสรายพอร์ต

คุณสมบัติเด่น

• เชื่อมต่ออุปกรณ์ IO-Link ได้รวม 8 พอร์ต
• รองรับเครือข่าย EtherNet/IP แบบสายและวงแหวน DLR
• ปรับค่าจำกัดกระแสของแต่ละพอร์ตได้
• ตรวจวัดแรงดันและกระแสสำหรับติดตามการใช้พลังงาน
• รองรับการต่อพ่วงไฟเลี้ยงผ่านขั้วต่อ M12 L-coded

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• ค่าจำกัดกระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 12 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A พร้อมระบบป้องกันลัดวงจร
• เครือข่าย: EtherNet/IP, 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือกำหนดค่าคงที่
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเครื่องจักรที่ใช้ EtherNet/IP และต้องการเชื่อมต่อเซนเซอร์หรือแอกชูเอเตอร์ IO-Link ต้องตรวจสอบประเภทพอร์ตและแหล่งจ่าย US กับ UA ให้ตรงกับอุปกรณ์ ช่องดิจิทัลใช้ทรัพยากรร่วมกับฟังก์ชัน IO-Link จึงไม่สามารถรวมจำนวนสูงสุดทุกประเภทเป็นช่องอิสระได้ และต้องควบคุมกระแสต่อช่องกับกระแสรวมให้อยู่ในพิกัด
