รายละเอียด AL1421 ifm IO-Link Master EtherNet/IP แบบ 4 พอร์ต Class B

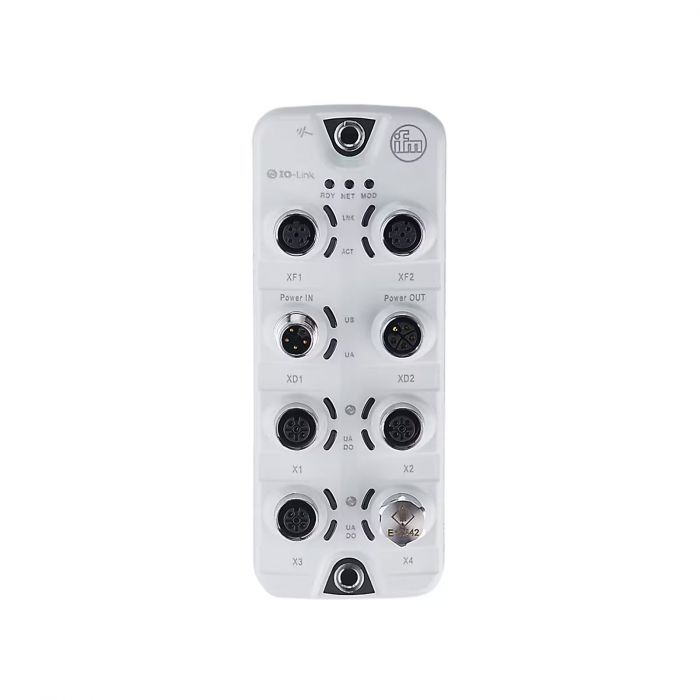

AL1421 เป็น IO-Link Master รุ่น PerformanceLine สำหรับเครือข่าย EtherNet/IP รองรับอุปกรณ์ Class B จำนวน 4 พอร์ต มีไฟเลี้ยง US และ UA แยกกัน ตัวเรือนสีเทาพร้อมขั้วต่อสเตนเลสและซีล EPDM เหมาะสำหรับงานภาคสนามในอุตสาหกรรมอาหารและเครื่องดื่ม

คุณสมบัติเด่น

• รองรับ IO-Link Class B จำนวน 4 พอร์ต
• เชื่อมต่อ EtherNet/IP พร้อมรองรับวงแหวน DLR
• ปรับค่าจำกัดกระแสและตรวจวัดแรงดันกับกระแสรายพอร์ตได้
• รองรับโหลดสูงสุด 2 A ต่อเอาต์พุต ภายใต้ข้อจำกัดกระแสรวม
• ต่อพ่วงไฟเลี้ยงผ่านขั้วต่อ M12 L-coded ได้

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• ค่าจำกัดกระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 4 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 8 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A
• เครือข่าย: EtherNet/IP, 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือกำหนดค่าคงที่
• ขนาด: 152 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีเทา ขั้วต่อสเตนเลส 316L และซีล EPDM
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่ออุปกรณ์ IO-Link Class B ในระบบ EtherNet/IP โดยต้องควบคุมแรงดัน US ไม่ให้เกิน 28 V DC และพิจารณากระแสรวมของ US กับ UA แยกกัน ช่องดิจิทัลบางส่วนใช้ร่วมกับ IO-Link ตามโหมดพอร์ต ส่วนการใช้งานระดับ IP69K ต้องใช้ฝาปิดสเตนเลสตามข้อกำหนดผู้ผลิต
