AL1403 \ ecomat 310 \ IO-Link Master \ IO-Link Master PFL PN 8P IP69K \ PL \

รายละเอียด AL1403 ifm IO-Link Master PerformanceLine PROFINET แบบ 8 พอร์ต

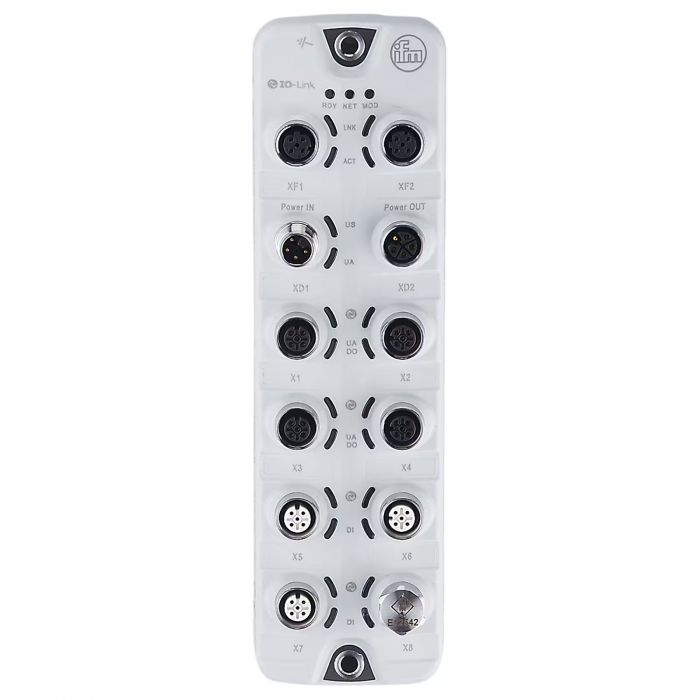

AL1403 เป็น IO-Link Master พร้อมอินเทอร์เฟซ PROFINET มีพอร์ต Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต รองรับไฟเลี้ยง US และ UA แยกกัน ตัวเรือนสีเทาและขั้วต่อสเตนเลสเหมาะสำหรับงานภาคสนามในอุตสาหกรรมอาหารและเครื่องดื่ม

คุณสมบัติเด่น

• รองรับอุปกรณ์ IO-Link รวม 8 พอร์ต
• รองรับ PROFINET Conformance Class C พร้อม IRT
• รองรับ MRP, S2 redundancy และ CiR ตามการตั้งค่าระบบ
• ตรวจวัดแรงดันและกระแส พร้อมตั้งค่าจำกัดกระแสรายพอร์ต
• รองรับการต่อพ่วงไฟเลี้ยงผ่าน M12 L-coded

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• ค่าจำกัดกระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 12 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A
• เครือข่าย: PROFINET, 100 Mbit/s
• ฟังก์ชันเครือข่าย: CC-C, IRT, MRP, S2 redundancy, CiR และ SNMP
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีเทา ขั้วต่อสเตนเลส 316L และซีล EPDM
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเชื่อมต่อเซนเซอร์และแอกชูเอเตอร์ IO-Link เข้ากับระบบ PROFINET ต้องควบคุมแรงดัน US ไม่ให้เกิน 28 V DC และตรวจสอบโหมดพอร์ตกับกระแสโหลด ฟังก์ชันเครือข่ายขั้นสูงต้องใช้งานร่วมกับระบบควบคุมที่รองรับ การใช้งานระดับ IP69K ต้องติดตั้งฝาปิดสเตนเลสตามข้อกำหนดผู้ผลิต
